Промышленное реле температуры изменяет состояние электрической цепи при достижении заданного температурного порога. Оно может включить вентилятор, отключить нагреватель или передать сигнал тревоги. Выбор устройства зависит от того, где измеряется температура, какое действие требуется и в каких условиях будет работать оборудование.
В этой статье рассмотрены основные типы температурных реле, области их применения и параметры выбора, включая пример управления микроклиматом электрического шкафа.
Ключевые выводы
- Реле температуры переключает контакт или электронный выход при достижении заданного температурного порога.
- Основные технологии включают биметаллические, манометрические и электронные устройства.
- Типичные задачи — управление обогревом и вентиляцией шкафов, контроль температуры машин и ограничение температуры технологических процессов.
- При выборе учитывают место измерения, температурный диапазон, логику переключения, гистерезис, характеристики нагрузки и условия монтажа.
Что такое промышленное реле температуры?
Промышленное реле температуры контролирует температуру и изменяет состояние контакта или электронного выхода при достижении установленного порога. Подключённая цепь управляет нагрузкой, промежуточным реле или входом системы автоматизации.
Датчик температуры формирует измерительный сигнал, а температурное реле обеспечивает действие по заданному порогу. При этом наличие дисплея или непрерывного измерительного выхода не является обязательным.
Важны две величины: температура срабатывания, при которой выход переключается, и температура возврата, при которой он восстанавливает исходное состояние. Разница между ними называется гистерезисом, или дифференциалом переключения. Она помогает избежать частых включений и отключений при небольших колебаниях температуры. В зависимости от исполнения возврат может быть автоматическим или ручным.
Основные типы промышленных реле температуры
Ниже рассмотрены три распространённых принципа работы. Биметаллические и манометрические устройства относятся к механическим, а электронные используют электрическую схему обработки сигнала.
Биметаллические реле температуры
Биметаллический термостат содержит два соединённых металла с разными коэффициентами теплового расширения. При изменении температуры чувствительный элемент деформируется и приводит в действие контакт. Применяются конструкции с пластинами, спиралями и дисками с быстрым переключением.
Такие устройства подходят для простого двухпозиционного управления, когда важны компактность и несложная конструкция. Температура срабатывания может быть фиксированной или регулируемой — это зависит от модели. Сам механический чувствительный элемент обычно не требует отдельного питания, однако управляемой электрической цепи питание необходимо.
В электрических шкафах механический термостат измеряет температуру окружающего воздуха и управляет вентилятором, нагревателем или сигнальной цепью.
Манометрические реле температуры
Манометрические устройства используют герметичную чувствительную систему с жидкостным или газовым наполнением. Изменение температуры вызывает расширение рабочего вещества или изменение давления, которое передаётся механизму переключения.
В некоторых конструкциях термобаллон соединён с корпусом капиллярной трубкой. Это позволяет разместить чувствительный элемент отдельно от переключающего механизма. Такие устройства применяются в резервуарах, трубопроводах, системах нагрева и охлаждения.
При закупке проверяют материал термобаллона, длину капилляра, температурные пределы и совместимость с контролируемой средой. Шкафной термостат для измерения температуры воздуха не заменяет погружной технологический датчик.
Электронные реле температуры
Электронное реле обрабатывает сигнал температурного датчика с помощью схемы, которой требуется питание. В зависимости от исполнения оно может иметь дисплей, регулируемые пороги, настраиваемый гистерезис и дополнительные выходы для мониторинга.
Такие устройства удобны, когда нужны гибкие настройки или интеграция в систему управления машиной. Выход может быть релейным или транзисторным, поэтому возможность прямого подключения нагревателя или двигателя следует проверять по технической документации.
Сравнивать модели нужно по точности, повторяемости срабатывания, времени отклика и допустимым условиям эксплуатации.
Для чего применяются промышленные реле температуры?
Электрические шкафы и шкафы управления
В шкафу управления температурное реле может включать вентиляцию при нагреве воздуха или обогреватель при снижении температуры.
Вентилятор с фильтром обеспечивает обмен воздуха между шкафом и окружающей средой. Управление по температуре позволяет сократить ненужную работу вентилятора. Однако такой способ охлаждения эффективен только при достаточно низкой температуре наружного воздуха. Если требуется охлаждение ниже температуры окружающей среды, рассматривают подходящую систему активного охлаждения.
Шкафной нагреватель помогает поддерживать минимальную температуру и может снижать риск образования конденсата. При этом термостат реагирует на температуру, а для управления по влажности нужен соответствующий датчик или гигростат.
Промышленные машины и системы охлаждения
Температурные реле могут включать охлаждение, подавать предупреждение или формировать команду остановки. Примеры задач — контроль температуры гидравлического масла, компрессорных установок и оборудования охлаждения двигателей.
Место установки чувствительного элемента должно соответствовать контролируемому параметру. Температура воздуха в шкафу, масла в системе и обмотки двигателя — разные величины. Обычный регулирующий термостат нельзя автоматически считать независимым защитным ограничителем.
Технологическое оборудование нагрева и охлаждения
В резервуарах, трубопроводах и тепловых установках реле температуры используют для порогового управления или контроля предельной температуры.
При выборе учитывают рабочую среду, давление, присоединение и способ измерения. Если процесс требует точного регулирования, контроллер может управлять штатной работой, а отдельно подобранный ограничитель — выполнять дополнительную защитную функцию.
Как выбрать промышленное реле температуры?
Сначала определите требования применения, затем сравнивайте подходящие модели по цене.
| Параметр выбора | Что проверить |
|---|---|
| Место измерения и температурный диапазон | Измеряется температура воздуха, поверхности или жидкости? Соответствуют ли задаче диапазон настройки и допустимые условия эксплуатации? |
| Логика переключения и возврат | Что должно происходить при повышении и снижении температуры? Нужен автоматический или ручной возврат? |
| Гистерезис и точность | Подходят ли дифференциал переключения, допуск температуры срабатывания и повторяемость для допустимых колебаний температуры? |
| Электрические характеристики и выход | Соответствуют ли напряжение, характеристики AC/DC, тип нагрузки и пусковой ток? Управляет ли выход нагрузкой напрямую или через промежуточное устройство? |
| Монтаж и защита | Подходят ли крепление, степень защиты, расположение чувствительного элемента и исполнение для условий проекта? |
Диапазон настройки и диапазон рабочих температур — разные характеристики. Устройство может выдерживать температуру, которую нельзя установить в качестве порога срабатывания.
Допустимый ток для резистивного нагревателя также нельзя автоматически переносить на двигатель вентилятора. Используйте характеристики для конкретного типа нагрузки и питания. При необходимости предусмотрите подходящее промежуточное реле или контактор.
Чувствительный элемент должен измерять характерную для контролируемой зоны температуру. Термостат рядом с нагревателем или в потоке холодного приточного воздуха может переключаться раньше, чем остальной объём шкафа достигнет нужного состояния.
Пример применения: шкафные термостаты Saipwell

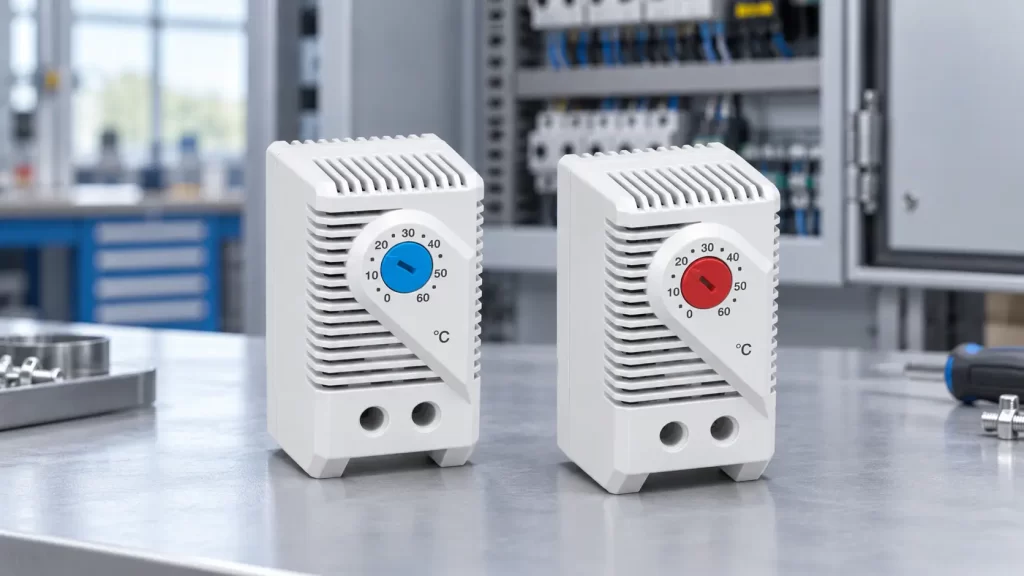

Компактный промышленный термостат Saipwell — механическое устройство с биметаллическим чувствительным элементом для контроля температуры внутри электрических шкафов. В линейке предусмотрены два варианта с разной логикой переключения.
| Модель | Действие контакта при повышении температуры | Типичная задача |
|---|---|---|
| KTO 011 | Нормально замкнутый контакт размыкается | Отключение нагревателя по мере прогрева шкафа |

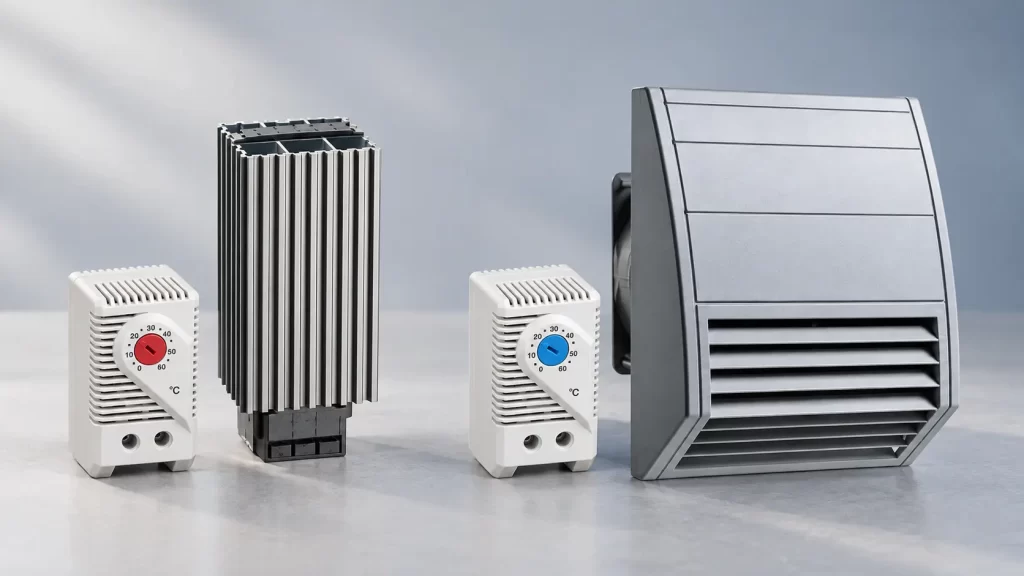

| KTS 011 | Нормально разомкнутый контакт замыкается | Включение вентилятора с фильтром или сигнала перегрева |

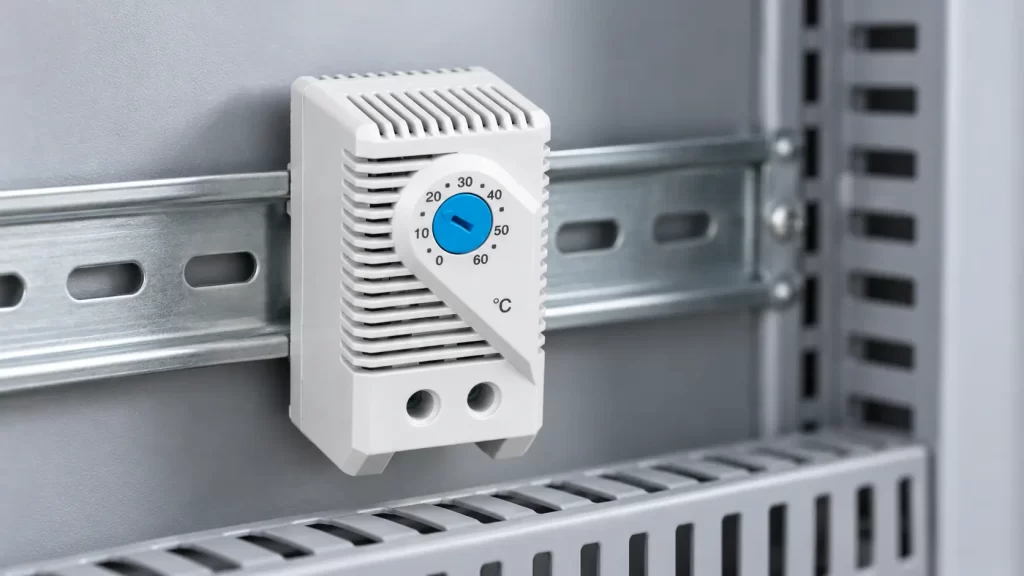

Устройства устанавливаются на DIN-рейку шириной 35 мм и имеют корпус размером 60 × 33 × 43 мм. В зависимости от исполнения доступны диапазоны настройки 0…+60 °C, −10…+50 °C и +20…+80 °C. Заявленный дифференциал переключения составляет 7 К с допуском ±4 К.
Степень защиты IP20 означает, что условия установки должны обеспечивать необходимую для применения защиту. Термостат предназначен для контроля воздуха внутри шкафа, а не для погружения в технологическую жидкость. Перед заказом необходимо подтвердить конкретное исполнение, диапазон настройки и допустимую электрическую нагрузку.
Для подбора решения сообщите Saipwell требуемые температурные пороги, характеристики вентилятора или нагревателя и условия монтажа. Это поможет определить, достаточно ли компактного механического термостата или требуется другая схема управления.
Часто задаваемые вопросы о промышленных реле температуры
Чем реле температуры отличается от температурного контроллера?
Реле температуры изменяет состояние выхода при достижении порога. Контроллер сравнивает измеренную температуру с уставкой и регулирует выход для управления процессом. В зависимости от модели контроллер может использовать двухпозиционный или ПИД-алгоритм. Выбор зависит от требуемого характера регулирования и допустимых колебаний температуры.
Что выбрать: нормально разомкнутый или нормально замкнутый контакт?
Выбирайте по требуемому действию при изменении температуры. У рассмотренных шкафных термостатов контакт NO замыкается при нагреве для включения охлаждения, а контакт NC размыкается для отключения обогрева. Проверяйте схему и описание производителя, а не только цвет ручки настройки.
Можно ли подключить вентилятор или нагреватель напрямую к термореле?
Да, если характеристики выхода соответствуют напряжению питания, типу нагрузки, рабочему и пусковому току. Индуктивная нагрузка вентилятора отличается от резистивной нагрузки нагревателя. Если нагрузка превышает коммутационные возможности устройства или выход требует согласования, применяют подходящее реле или контактор.
Может ли одно реле температуры управлять и нагревом, и охлаждением?
Некоторые устройства имеют переключающие контакты, несколько выходов или два независимых термостата. Обычное устройство с одним контактом не обеспечивает два независимо регулируемых порога. KTO 011 и KTS 011 — разные исполнения для управления обогревом и охлаждением. Для независимых настроек требуется подходящее комбинированное устройство или отдельные термостаты.
Какую температуру установить на термостате электрического шкафа?
Универсальной уставки нет. Учитывайте допустимую температуру компонентов, окружающие условия, тепловыделение, дифференциал переключения и допуск срабатывания. Предусмотрите запас на локальный перегрев и задержку реакции. Если основная задача — предотвращение конденсации, дополнительно оцените влажность и точку росы.
