Клеммная коробка vs. Соединительная коробка: Подробное сравнение

Вы когда-нибудь боролись с тем, что использовать в электроустановке: клеммную коробку или распределительную коробку? Неправильный выбор может привести к неправильной проводке, проблемам безопасности или дорогостоящему ремонту в дальнейшем. Оба варианта предлагают разные функции, и понимание их различий необходимо для надежной установки. В этом руководстве мы упростим концепции, чтобы вы всегда выбирали правильную коробку. Читайте дальше, чтобы убедиться, что вы принимаете наиболее обоснованное решение!

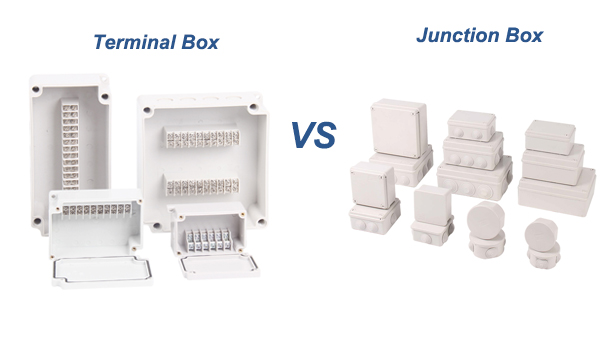

Клеммная коробка против распределительной коробки

1) Основные определения клеммной коробки и распределительной коробки

Прежде чем погрузиться в сравнения, сначала вы должны четко понимать, что такое клеммные и распределительные коробки. Итак, давайте обсудим их по отдельности;

Клеммная коробка

Клеммная коробка — это защитная конструкция, используемая для соединения нескольких электрических проводов. Она содержит клеммные колодки, которые фиксируют соединения проводов и позволяют управлять цепями. Они служат для предотвращения подхода, который снижает вероятность короткого замыкания и электрического пробоя. Структурированное связывание помогает управлять цепями безопасным образом.

Клеммные коробки электрические различаются по размеру и могут быть изготовлены из металла или пластика. Некоторые версии водонепроницаемы и пыленепроницаемы для наружного и промышленного применения. Обычно они есть в панелях управления, системах автоматизации и системах распределения электроэнергии.

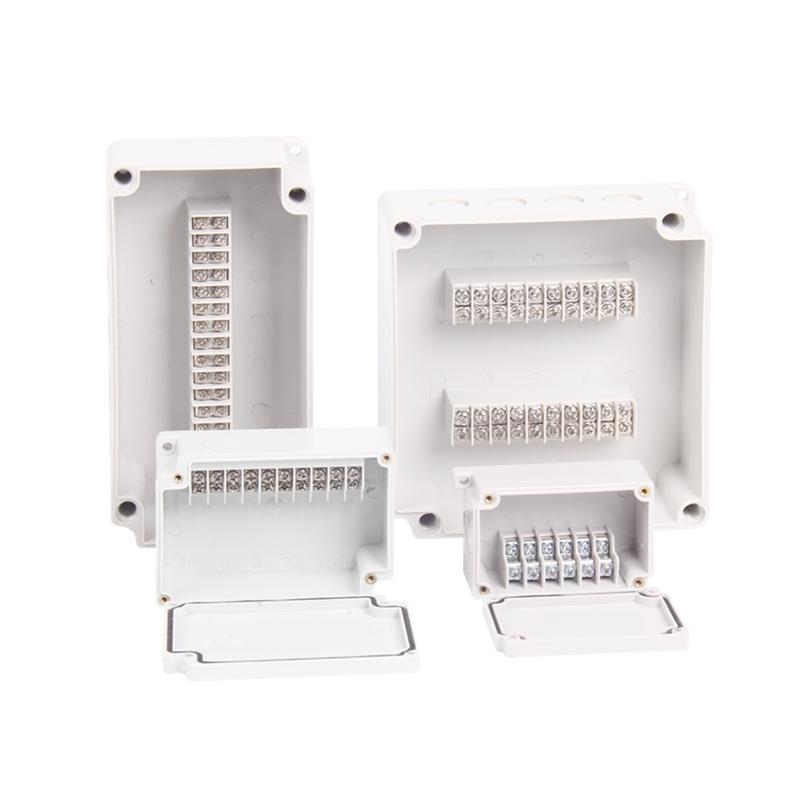

Клеммные коробки

Распределительная коробка

Электромонтажная коробка Jbox — это устройство, которое удерживает соединения проводов в одном месте, защищая их от повреждения. Провода можно разделить на различные цепи, а распределительная коробка действует как точка соединения. Эти коробки защищают соединения, позволяя им быть защищенными от влаги, пыли и внешних сил, что позволяет дольше выполнять соединения.

Распределительные коробки  можно приобрести из различных материалов, таких как пластик или металл. Эти коробки используются в жилых, коммерческих и даже промышленных электрических системах. Более того, некоторые из них предназначены для использования на открытом воздухе и имеют водонепроницаемые уплотнения, а другие имеют дополнительную огнестойкость для дополнительной защиты и безопасности.

Распределительные коробки и клеммные коробки имеют общую точку, что они обе предназначены для защиты корпуса электропроводки. Однако между ними есть много различий, давайте обсудим это в следующем разделе;

2) Основные различия между клеммной коробкой и распределительной коробкой

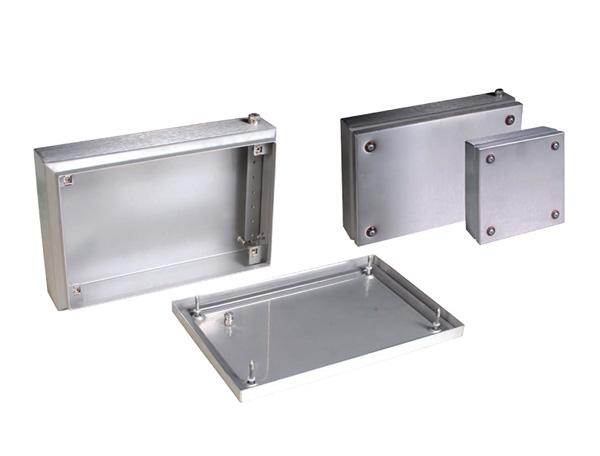

Металлическая распределительная коробка

i) Размер и пространство

• Клеммная коробка: Обычно небольшого размера, специально разработанная для плотного и организованного размещения клеммных колодок. Это служит для захвата нескольких проводных соединений одновременно. Тем не менее, дополнительная проводка не подходит из-за нехватки свободного места.

• Распределительная коробка: в большинстве случаев эта коробка предназначена для сращивания или разделения в схеме. Распределительная коробка больше, чем другие типы коробок, облегчает сращивание, уменьшая вероятность перегрузки, которая может привести к перегреву проводов. Кроме того, дополнительное пространство может вместить будущие изменения в проводке.

ii) Внутренние компоненты

• Клеммная коробка: содержит провода, которые надежно удерживаются в блоках, называемых клеммными колодками. Эти блоки позволяют проводам оставаться стабильными на протяжении всего времени, не ослабляясь и не отсоединяясь с течением времени.

• Распределительная коробка:  коробка имеет разъемы для проводов, называемые гайками или зажимами, которые соединяют несколько проводов вместе. У них нет других функций, как у клеммных коробок.

iii) Функциональные различия

• Клеммная коробка: Для структурированных, стабильных соединений. Каждый провод гарантированно закреплен без ослабления в какой-либо степени. В основном используется для распределения электроэнергии, автоматизации и любого типа промышленного использования.

• Распределительная коробка: используется для размещения соединителей шага проводов, таких как гайки и зажимы проводов. В отличие от клеммных коробок, они не имеют структурированных компонентов внутри. Клеммные коробки служат защитными кожухами для изоляции и внешних повреждений окружающей среды для сращиваний проводов. Используется в основном для цепей, которые разветвляются.

iv) Структурные различия

• Клеммная коробка:  Фиксированная компоновка. Имеет монтажные пазы, куда можно установить блоки клемм. Обеспечивает упорядоченность комплекса из нескольких проводов.

• Распределительная коробка:  открытая полость, в которой провода могут быть подключены свободно. Некоторые конструкции содержат выбивные отверстия, которые служат для ввода и управления кабелями.

v) Сравнение материалов

• Клеммная коробка:  этот компонент может быть изготовлен из металла или пластика. Оба типа материалов защищают устройство от коррозии; однако металлические крышки обеспечивают большую устойчивость к физическим повреждениям и электромагнитным помехам (ЭМП). С другой стороны, пластиковый вариант более легкий и не подвержен коррозии.

Пластиковая клеммная коробка

• Распределительная коробка: Изготавливается из металла и пластика. Пластик чаще используется в бытовых электрических системах, в то время как металл выполняет свою функцию долговечности в промышленных условиях.

vi) Сценарии применения

• Клеммная коробка:  ее можно найти в системах управления электропитанием, электрических панелях, автоматике и промышленном оборудовании.

• Распределительная коробка:  Они предназначены для использования в жилых, коммерческих и наружных электроустановках. Они идеально подходят для домашней проводки, систем освещения и для общих электрических соединений.

в) Установка

• Клеммная коробка: Провода должны быть аккуратно и тщательно подключены к клеммам блока. Этапы электропроводки часто занимают больше времени; однако такой подход обеспечивает стабильность соединения.

• Распределительная коробка: их проще устанавливать, поскольку требуется только сращивание проводов и закрытие коробки. Не требуется сложных методов и компонентов для электропроводки.

6) Безопасность и защита

• Клеммная коробка:  Это лучше защищает свободные провода и снижает риск нежелательных соединений. Они минимизируют вероятность выхода из строя некачественной проводки и неисправного электрооборудования.

• Распределительная коробка:  в первую очередь предотвращает попадание пыли, влаги и других внешних повреждений на провода. Помимо защиты проводов, она обеспечивает безопасные электрические соединения, однако не обеспечивает такого же уровня организованной проводки, как клеммная коробка.

В электрических клеммных коробках и распределительных коробках, как клеммные коробки, так и распределительные коробки способствуют электробезопасности и организации. В зависимости от сложности установки, уровня требуемой защиты и потребностей в проводке, вы можете принять решение.

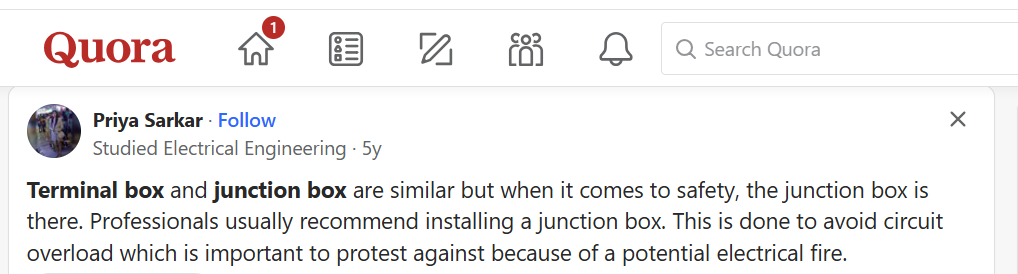

Прия Саркар поделилась в посте на Quora разницей между клеммными и распределительными коробками. Она сказала, что если вы tya;k о безопасности, то распределительные коробки — победитель. Она также подчеркнула, что профессионалы также рекомендуют устанавливать распределительную коробку. Установка распределительной коробки защитит от перегрузок цепи.

Обзор Quora по клеммным и распределительным коробкам

3) Плюсы и минусы клеммной коробки и распределительной коробки

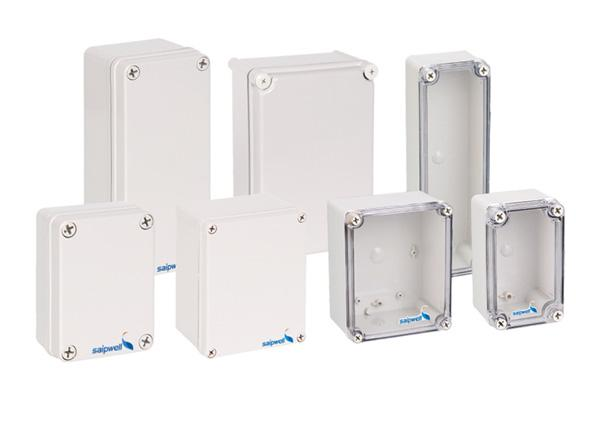

Плюсы и минусы клеммных и распределительных коробок

Преимущества клеммной коробки

+ Упорядоченная проводка:  клеммные колодки и разъемы упорядочивают провода должным образом, тем самым снижая вероятность неплотного соединения проводов. Они меньше подвержены влиянию систем, получающих слишком много движения.

+ Прочные соединения:  каждый провод защищен индивидуально, что исключает возможность непреднамеренного отсоединения, что повышает надежность.

+ Более простое устранение неисправностей:  организованное расположение позволяет быстрее находить неисправности в электрике.

+ Надежное распределение электроэнергии: распределительные коробки полезны при работе с несколькими цепями одновременно, поскольку обеспечивают надежное распределение электроэнергии в промышленных зонах и зонах щитов управления.

+ Дополнительная защита:  благодаря возможности изготовления из металла или пластика они обеспечивают дополнительный уровень защиты от пыли, влаги и нежелательного внешнего воздействия.

Недостатки клеммной коробки

– Более высокая цена:  клеммные коробки обычно дороже распределительных коробок из-за их структурированной конструкции и дополнительных внутренних деталей.

– Установка занимает много времени:  требуется очень тщательный подход к интеграции каждого отдельного провода в клеммные колодки. Это займет много времени и усилий.

– Ограниченное пространство:  Он адаптирован к определенным используемым конфигурациям проводки. Нет возможности для модификаций и расширения в будущем.

– Не подходят для простых соединений: эти типы клеммных коробок слишком сложны для простого соединения проводов, поэтому они не подходят для базовых электронных соединений.

Преимущества распределительной коробки

+ Дешевле:  поскольку распределительная коробка имеет более простую конструкцию, она более экономична и представляет собой экономически эффективное решение для электроустановок.

+ Минимальные усилия, необходимые для установки: соединение проводов осуществляется с помощью гаек или соединителей, которые очень легко установить. Поэтому время установки сокращается.

+ Универсальность:  распределительная коробка идеально подходит в случае необходимости внесения изменений или расширения электрической системы, поскольку она обеспечивает достаточно места для нескольких соединений проводов.

+ Отлично подходит для более широкого применения: эти типы коробок универсальны и могут использоваться в домах, коммерческих зданиях и даже на открытом воздухе для защиты электрических соединений от различных погодных условий.

+ Доступны в различных формах:  распределительные коробки могут быть изготовлены как из металла, так и из пластика, что позволяет сделать выбор в зависимости от необходимой прочности и уровня защиты.

Недостатки распределительной коробки

– Неаккуратная проводка:  в отличие от клеммных коробок, распределительная коробка не имеет определенной структуры, что приводит к плохому контролю проводов и некрасивым соединениям.

– Повышенный риск ослабления проводов:  эти разъемы и гайки для проводов поддерживают соединение проводов. Это может привести к электрическим неисправностям, поскольку они могут ослабнуть со временем.

– Сложность устранения неисправностей: неорганизованная проводка в распределительной коробке значительно затрудняет выявление неисправных соединений.

– Не подходят для систем высокого напряжения: эти типы коробок идеально подходят для жилых помещений или маломощных систем, но не могут обеспечить необходимую поддержку высоких напряжений.

4) Как выбрать правильную клеммную коробку или распределительную коробку

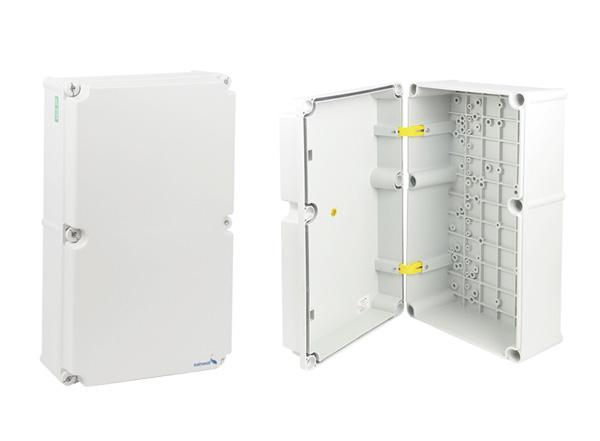

Выбор правильной коробки

а) На основе сценариев применения

• Клеммная коробка:  лучше всего подходит для проектов промышленной автоматизации, панелей управления и структурированных систем электропроводки, требующих аккуратных и надежных соединений.

• Распределительная коробка: лучше всего подходит для электропроводки в домах и на предприятиях, систем освещения, а также для наружного применения, где необходимо надежно закрепить несколько проводных соединений.

б) В зависимости от используемого материала корпуса

• Клеммная коробка: поставляется в двух вариантах (металл и пластик). Металлы лучше подходят для высокопрочных и долговечных применений, в то время как пластик обеспечивает коррозионную стойкость и легкость в обращении.

• Распределительная коробка:  поставляется как из металла, так и из пластика. Пластик обладает изолирующими свойствами, поэтому подходит для большинства бытовых электропроводок, а металл прочнее и обеспечивает защиту от ударов.

в) На основе объема или размера

• Клеммная коробка:  меньше по размеру и более компактно расположена для размещения определенного количества клеммных колодок. Идеально подходит для хорошо организованных систем, которые не часто меняют конфигурацию проводки.

• Распределительная коробка:  обеспечивает больше места для сращивания нескольких проводов. Подходит для целей, требующих регулярных изменений или новых дополнений в будущем.

г) В зависимости от типа соединения

• Клеммная коробка:  включает в себя клеммные колодки для обеспечения усиленных и надежных соединений проводки, которые не подвержены ослаблению в течение длительного периода времени.

• Распределительная коробка:  оснащена гайками и соединителями для проводов, которые легче устанавливать, хотя со временем соединения с большей вероятностью ослабнут.

e) На основе рейтинга защиты

• Клеммная коробка:  обычно имеет высокие показатели степени защиты IP, что делает ее идеальной для отраслей, где требуется защита от факторов окружающей среды.

• Распределительная коробка: уровни защиты различаются. Для использования вне помещений или в экстремальных условиях лучше всего подходят модели со степенью защиты IP68, поскольку они разработаны как водонепроницаемые, так и пыленепроницаемые.

f) По стоимости и потребностям в обслуживании

• Распределительная коробка: хотя она и дороже, коробки стоят своих денег благодаря лучшему управлению проводами и долгосрочной надежности.

• Распределительная коробка:  они экономичны и просты в установке, но могут потребовать частых проверок, чтобы убедиться, что соединения не ослабли.

Выбор типа коробки зависит от конкретных требований к установке, совокупного уровня защиты, а также предполагаемого использования в долгосрочной перспективе.

5) Установка и обслуживание клеммной коробки и распределительной коробки

Установка клеммной коробки

• Выберите правильную коробку:  приобретите клеммную коробку подходящего размера, изготовленную из подходящих материалов и имеющую соответствующую степень защиты для вашего места установки.

• Подготовка проводов:  Чтобы подключить клеммную коробку, осторожно снимите изоляционное покрытие и не повредите провод, чтобы можно было выполнить правильные соединения.

• Монтаж коробки:  с помощью винтов или монтажных кронштейнов надежно закрепите коробку на выбранной стене, панели или поверхности.

• Подключите провода:  вставьте провода в предназначенные для этого гнезда клеммной колодки и тщательно закрепите их, затянув все винты.

• Маркируйте соединения: используйте подходящие маркеры для обозначения проводов, чтобы в будущем их было легче и эффективнее идентифицировать.

• Запечатайте коробку:  тщательно закройте корпус, это защитит расположенные внутри компоненты от воздействия окружающей среды.

Техническое обслуживание клеммной коробки

! Регулярные проверки:  часто проверяйте провода, чтобы убедиться, что они не ослаблены, или проверяйте наличие износа и коррозии на многих компонентах.

! Затяните соединения:  необходимо убедиться, что все клеммные винты затянуты должным образом, чтобы избежать потери мощности или возникновения коротких замыканий.

! Очистите коробку: необходимо удалить пыль и другой мусор, чтобы обеспечить хорошую подачу электроэнергии и снизить вероятность перегрева.

! Замените поврежденные детали: Клеммные колодки, которые имеют вероятность повреждения и коррозии, следует заменить без промедления.

Установка распределительной коробки

• Выберите подходящую коробку:   определите количество соединительных проводов в коробке и допустимый размер.

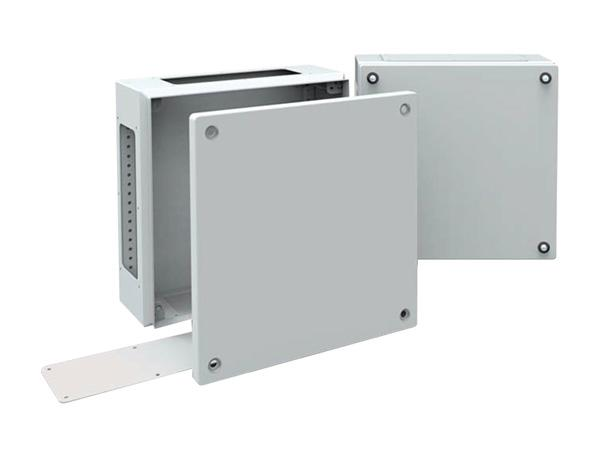

Монтаж и обслуживание распределительной коробки

• Спроектируйте места ввода проводов:  проделайте отверстия для проводов с помощью пробойника или сверла.

• Закрепите коробку:  прикрепите ее к стене или какой-либо точке крепления, например, к столбу или потолку, с помощью болтов или шурупов через крепления.

• Подключите провода:   используйте зажимы или комбинацию соединителей и надежно закрепите провода вместе.

• Направьте провода: создайте внутренние перегородки, в которых можно разместить провода, чтобы предотвратить их скапливание и тем самым избежать коротких замыканий.

• Закрывание крышки : закрывайте крышку, особенно если устройство находится на открытом воздухе или во влажных помещениях.

Техническое обслуживание распределительной коробки

! Проверьте наличие прикрепленных проводов:  Время от времени проверяйте разъемы проводов, чтобы убедиться, что они не ослаблены.

! Перегрев:  Перегретые провода могут ощущаться слишком теплыми. Провода обеспечивают слишком большую нагрузку или плохие условия соединения.

! Посмотрите и проверьте на наличие влаги:  вода имеет тенденцию к утечке и может стать проблемой для некоторых проводов, что может повредить их, будьте осторожны при использовании этого пластикового корпуса на открытом воздухе.

! Замените поврежденные провода: изолируйте изношенные и треснувшие провода с помощью определенных материалов.

! Определение работоспособности:  Уровни напряжения время от времени проверяются для определения стабильности соединения.

Правильная настройка и постоянное обслуживание продлевают срок службы клеммных и распределительных коробок, что имеет решающее значение для эффективности и безопасности электрических систем.

Нужен водонепроницаемый и прочный корпус  для ваших электрических соединений? Будь то металлическая распределительная коробка или пластиковая водонепроницаемая коробка, Saipwell  вам поможет! Защитите свою проводку с помощью наших долговечных, качественных корпусов. Купите сейчас для эффективности, безопасности и спокойствия!

6 ) Часто задаваемые вопросы

1. Можно ли использовать клеммную коробку в качестве распределительной коробки?

Хотя клеммная коробка может использоваться в качестве распределительной коробки, она в основном используется для организованных соединений проводов. Распределительная коробка предназначена для сращивания и защиты нескольких проводов.

2. Необходимо ли заземлять все клеммные и распределительные коробки?

В целях безопасности металлические клеммные и распределительные коробки должны быть заземлены. Пластиковые непроводящие коробки не нуждаются в заземлении, но они должны соответствовать стандартам непроводящих электрических коробок.

3. Что лучше для расширения?

Распределительная коробка позволяет подключать несколько проводов и ее легче модифицировать, что делает ее предпочтительной для развивающихся электрических систем.

4. Противоречит ли нормам установка распределительной коробки в стене?

Большинство стандартных электротехнических норм утверждают, что распределительные коробки должны быть доступны. Скрывать их за стенами или потолками без панели доступа небезопасно и противоречит правилам.

5. В чем разница между клеммной коробкой и технологической коробкой?

Клеммные коробки предназначены для любых электрических соединений, а технологические коробки используются в промышленной автоматизации для хранения систем управления, печатных плат и других технологических компонентов.

6. Когда следует использовать клеммную колодку?

Клеммные колодки полезны для безопасных и стабильных многопроводных соединений, особенно в панелях управления или структурированных электрических системах.

7. Можно ли использовать пластиковую распределительную коробку во взрывобезопасной среде?

Нет, пластиковые распределительные коробки не взрывобезопасны. Используйте сертифицированную взрывобезопасную металлическую распределительную коробку для опасных сред. Это намного безопаснее.

8. Достаточно ли водонепроницаема распределительная коробка со степенью защиты IP68 для установки вне помещений?

Да, распределительная коробка со степенью защиты IP68 полностью водонепроницаема и пыленепроницаема, поэтому ее можно использовать на открытом воздухе и под водой в экстремальных условиях.

9. Каков срок службы клеммных и распределительных коробок?

Ожидаемый срок службы зависит от типа материала и окружения, в котором установлен ящик. При правильном уходе металлические ящики могут прослужить более 20 лет, а пластиковые — 10–15 лет.
