Сетевой шкаф – это закрытый монтажный шкаф, который используется для организации, защиты и управления коммутаторами, маршрутизаторами, патч-панелями, PDU, кабелями и другим сетевым оборудованием. При выборе важно проверить количество юнитов, глубину шкафа, вентиляцию, место для кабелей, нагрузку и запас для расширения.
Для офисных сетей, телекоммуникационных помещений, слаботочных систем и IT-инсталляций правильно подобранный сетевой шкаф помогает сделать оборудование более защищенным, аккуратно размещенным и удобным для обслуживания.
Ключевые выводы
- Сетевой шкаф помогает организовать и защитить сетевое оборудование.
- Rack units, или высота U, показывают вертикальное монтажное пространство.
- 1U равен 1,75 дюйма или 44,45 мм.
- Размер шкафа нужно оценивать по высоте, ширине, глубине, кабельным вводам, вентиляции и допустимой нагрузке.
- Настенные шкафы подходят для небольших систем. Напольные шкафы лучше подходят для крупных или расширяемых проектов.
Что такое сетевой шкаф?

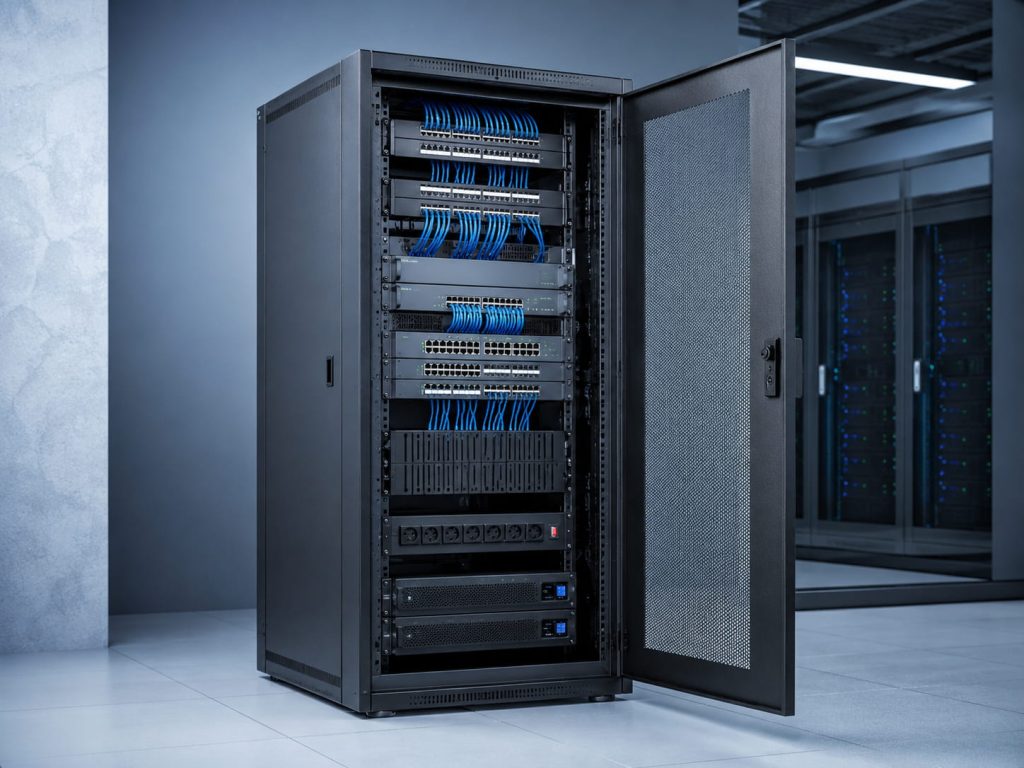

Сетевой шкаф – это стоечный корпус для сетевого и телекоммуникационного оборудования. Обычно он поддерживает стандартные устройства для монтажа в 19-дюймовую стойку и оставляет место для кабелей, силовых аксессуаров и вентиляции.
По сравнению с открытой установкой шкаф делает систему более аккуратной, защищенной и удобной для дальнейшего обслуживания.
Что делает сетевой шкаф?
Сетевой шкаф выполняет четыре основные задачи: упорядочивает оборудование, помогает управлять кабелями, защищает устройства и упрощает обслуживание.
Он размещает коммутаторы, маршрутизаторы, патч-панели, PDU и кабели в одном контролируемом пространстве. Это делает диагностику, модернизацию и регулярный осмотр более эффективными.
Какое оборудование обычно устанавливают в сетевой шкаф?
В сетевой шкаф обычно устанавливают коммутаторы, маршрутизаторы, патч-панели, оптические распределительные модули, PDU, кабельные органайзеры, полки, небольшие ИБП и другие сетевые аксессуары.
Если проекту также нужны дополнительные аксессуары для шкафа, их следует согласовать вместе с конфигурацией корпуса, кабельными вводами и схемой монтажа.

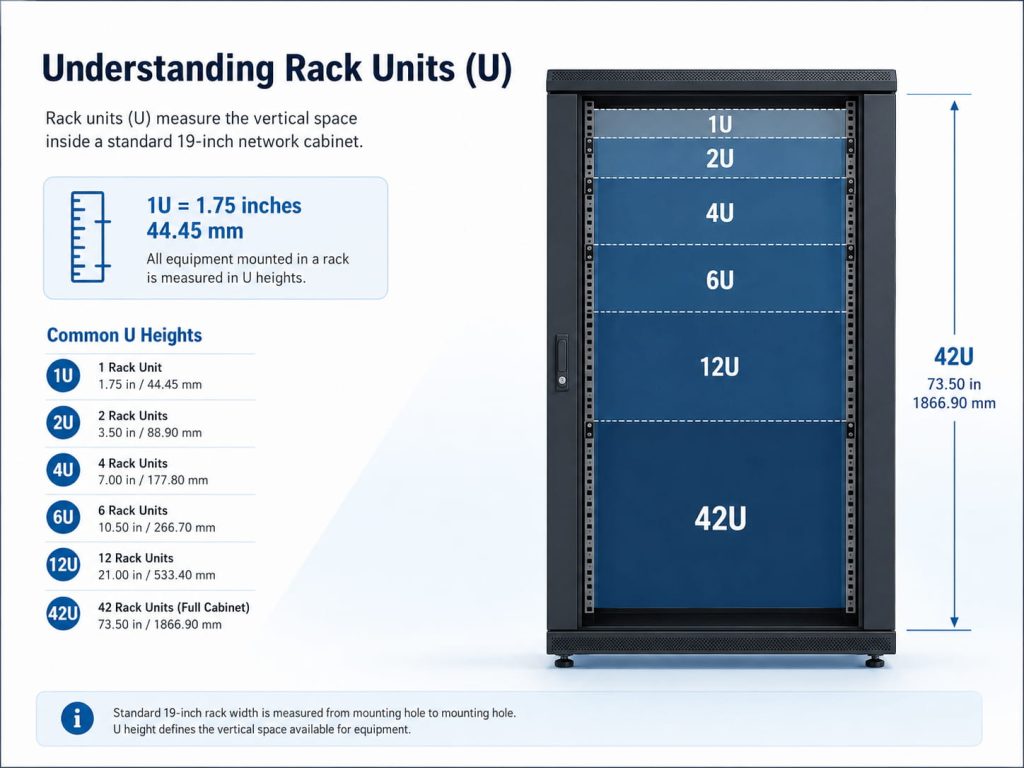

Что такое rack units и высота U?
Rack units – это единицы, которые измеряют полезное вертикальное пространство внутри сетевого шкафа. Высота U показывает, сколько стоечного оборудования можно установить в шкаф.
Например, шкаф 6U имеет шесть монтажных юнитов, а шкаф 12U – двенадцать монтажных юнитов.
Что означает 1U?
1U равен 1,75 дюйма, или 44,45 мм.
Если коммутатор имеет высоту 1U, он занимает один монтажный юнит. Если ИБП имеет высоту 2U, он занимает два юнита. При выборе шкафа нужно сложить высоту всех устройств и оставить дополнительное место для кабельных органайзеров, PDU, вентиляции и будущего оборудования.
Стандартные размеры rack units
1U = 1,75 дюйма / 44,45 мм
2U = 3,5 дюйма / 88,9 мм
4U = 7 дюймов / 177,8 мм
К распространенным малым размерам относятся 6U, 9U и 12U. Для средних и крупных проектов часто используют шкафы 18U, 22U или 42U.
Почему rack units важны?
Rack units помогают не выбрать слишком маленький шкаф.
Шкаф не должен быть заполнен полностью с самого начала. Запас по U облегчает кабельную разводку, отвод тепла, обслуживание и дальнейшее расширение системы.
Размеры сетевых шкафов: что важно учитывать
Размер сетевого шкафа обычно оценивают по высоте, ширине и глубине.
Высота измеряется в U. Ширина обычно рассчитана на стандартное 19-дюймовое стоечное оборудование. Глубина должна учитывать корпус устройства, задние разъемы, изгиб кабелей и пространство для воздушного потока.
Распространенные высоты шкафов: 6U, 9U, 12U, 18U, 22U, 42U
- Шкафы 6U подходят для очень небольших сетей.
- Шкафы 9U часто используют в малых офисах, магазинах и слаботочных помещениях.
- Шкафы 12U дают больше места для коммутаторов, патч-панелей и кабельной организации.
- Шкафы 18U и 22U подходят для сетевых помещений среднего размера.
- Шкафы 42U применяют в крупных IT-помещениях, дата-центрах и системах с высокой плотностью оборудования.
Ширина и глубина шкафа
Большинство сетевых шкафов поддерживают стандартное 19-дюймовое стоечное оборудование, включая коммутаторы, патч-панели, PDU и полки.
Необходимо тщательно рассчитать глубину: шкаф должен вмещать самое глубокое устройство, а также оставлять место для задних разъемов, изгибов кабелей и обеспечения циркуляции воздуха. Для небольших и средних сетей, размещаемых в помещениях, отличным выбором станет сетевой шкаф Saipwell SP-601 Модели этой серии (высотой от 4U до 18U) обеспечивают надежное и упорядоченное размещение коммутаторов, патч-панелей, маршрутизаторов и другого сетевого оборудования. Для более масштабных ИТ-инфраструктур оптимальным решением является напольный сетевой шкаф Saipwell SP-803. Благодаря вместимости от 18U до 47U он позволяет размещать значительные объемы оборудования, обеспечивая при этом дополнительное пространство для укладки кабелей, вентиляции и последующего расширения системы.

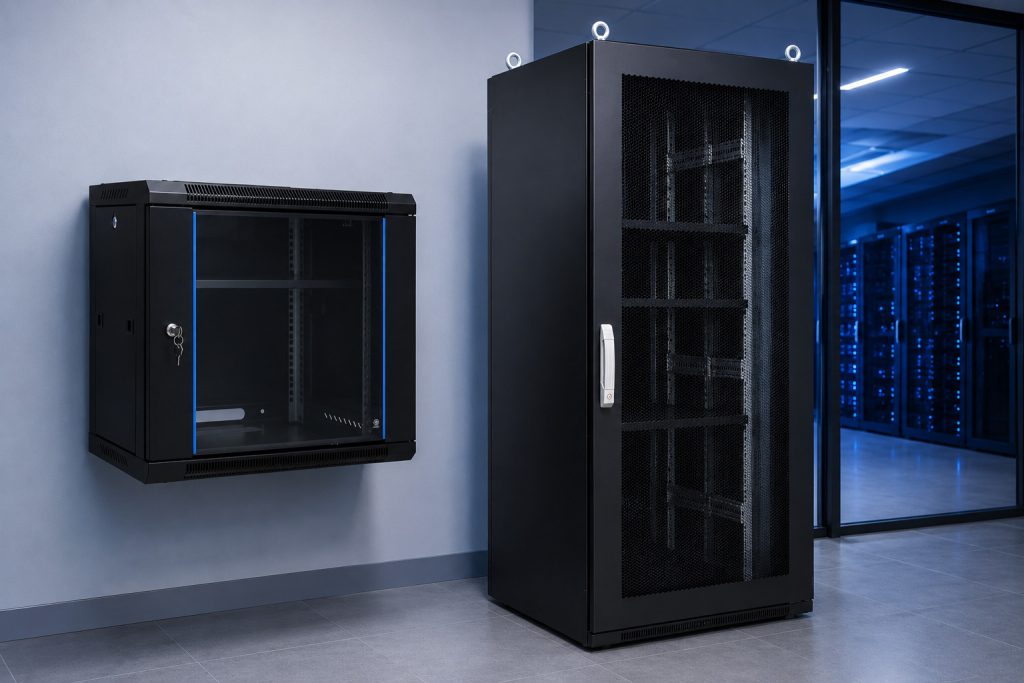

Настенный или напольный шкаф
Настенные сетевые шкафы экономят место и подходят для небольших систем, легкого оборудования и ограниченных зон установки.
Напольные шкафы обеспечивают больше пространства, более высокую емкость и лучший запас для расширения. Их чаще выбирают для сетевых комнат, телекоммуникационных помещений и крупных компоновок оборудования.
Как выбрать правильный размер сетевого шкафа
Правильный размер шкафа должен подбираться по реальным требованиям оборудования, а не только по внешнему виду или названию модели.
Проверьте количество юнитов, глубину устройств, кабельное пространство, вентиляцию, нагрузку, способ установки и запас для будущего расширения.
Рассчитайте монтажное пространство оборудования
Составьте список всего стоечного оборудования и сложите его высоту в U.
Учитывайте коммутаторы, патч-панели, PDU, ИБП, полки, кабельные органайзеры и оптические модули. После этого выбирайте шкаф с достаточным свободным запасом.
Запланируйте будущие расширения
Сетевые системы часто растут после установки. Позже могут добавиться дополнительные порты, коммутаторы, камеры, точки доступа или силовые аксессуары.
Свободные U помогают избежать ранней замены шкафа и упрощают модернизацию системы.
Учитывайте требования к глубине шкафа
Глубина шкафа должна определяться по самому глубокому устройству.
Также необходимо оставить место для разъемов, силовых кабелей, сетевых кабелей, радиуса изгиба кабеля и задней вентиляции.
Вентиляция и кабельная организация
Хорошая вентиляция снижает риск перегрева, особенно при использовании PoE-коммутаторов, ИБП или плотной кабельной разводки.
Правильная кабельная организация делает проводку более понятной и упрощает обслуживание. Если проект требует особого охлаждения, систему вентиляции и термоконтроля лучше планировать вместе со шкафом.
Рекомендуемые сетевые шкафы Saipwell
Saipwell предлагает сетевые шкафы для разных indoor IT- и телекоммуникационных проектов. Выбор зависит от места установки, количества оборудования, глубины шкафа, кабельных вводов, вентиляции и будущего расширения.
Общая логика выбора проста: небольшие системы чаще используют настенные шкафы, а крупные IT-помещения обычно требуют напольных шкафов.
Настенные сетевые шкафы
Настенные сетевые шкафы подходят для компактных помещений и легкого сетевого оборудования.
Их используют в малых офисах, магазинах, слаботочных помещениях, системах видеонаблюдения и простых сетевых проектах. Если в системе всего несколько коммутаторов, патч-панелей, маршрутизаторов и кабельных органайзеров, настенный шкаф помогает сэкономить место и сохранить порядок в проводке.
Напольные сетевые шкафы
Напольные сетевые шкафы лучше подходят для средних и крупных сетевых систем.
Когда проект включает несколько коммутаторов, PDU, ИБП, оптическое оборудование или требует большего запаса для расширения, напольный шкаф обеспечивает лучшую емкость, кабельную разводку и доступ для обслуживания.
Для крупных indoor IT- и сетевых инсталляций подходящим решением является SP-803 Сетевой шкаф для крупногабаритного ИТ-оборудования от Saipwell. Шкаф поддерживает стандартный 19-дюймовый монтаж, имеет стальную конструкцию, вентиляционные элементы, кабельные вводы, съемные боковые панели, регулируемые опоры и усиленные ролики для более крупных компоновок оборудования.
Какой размер шкафа подходит для вашего проекта?
Для нескольких коммутаторов и патч-панелей может быть достаточно небольшого настенного шкафа.
Для нескольких коммутаторов, PDU, ИБП, оптического оборудования, более глубоких устройств или долгосрочного расширения практичнее выбирать крупный напольный шкаф, например SP-803 Сетевой шкаф для крупногабаритного ИТ-оборудования.
Перед выбором подтвердите общую высоту в U, глубину устройств, пространство для кабелей, вентиляцию, нагрузку, способ установки и запас для расширения.
FAQ о rack units и размерах сетевых шкафов
Какой размер сетевого шкафа мне нужен?
Выбирайте шкаф по количеству оборудования, общей высоте U, глубине, месту для кабелей, вентиляции и будущему расширению.
Сколько дюймов в 1U?
1U равен 1,75 дюйма, или 44,45 мм.
Достаточно ли шкафа 9U?
Шкафа 9U достаточно для небольших систем. Если нужно место для ИБП, кабельных органайзеров или будущего расширения, лучше выбрать 12U или больше.
В чем разница между высотой и глубиной шкафа?
Высота показывает, сколько монтажных юнитов можно установить. Глубина показывает, поместятся ли устройства, разъемы, кабели и пространство для воздушного потока.
Выбрать настенный или напольный сетевой шкаф?
Настенный шкаф подходит для небольших систем и ограниченного пространства. Напольный шкаф лучше подходит для большего количества оборудования, более высокой нагрузки и долгосрочного расширения.
Заключение
Сетевой шкаф помогает организовать, защитить и обслуживать сетевое оборудование. Rack units определяют вертикальную емкость, но глубина, вентиляция, кабельная разводка, нагрузка и запас для расширения не менее важны.
Для небольших систем может быть достаточно настенного шкафа. Для крупных или растущих сетевых проектов напольный шкаф дает больше емкости и гибкости.
Для крупных IT-оборудования и сетевых инсталляций можно рассмотреть SP-803 Сетевой шкаф для крупногабаритного ИТ-оборудования на русскоязычном сайте Saipwell.
