Низковольтное распределительное устройство (РУ) серии GGD для сетей переменного тока

1 Обзор продукта

Интеллектуальная низковольтная интегрированная распределительная коробка SP-JP — это новое поколение интеллектуальной низковольтной интегрированной распределительной коробки, разработанной и произведенной нашей компанией в соответствии с новейшими стандартами Государственной сетевой корпорации Китая. Она имеет две или более функций: измерение, измерение, контроль, защита, распределение электроэнергии, компенсация реактивной мощности, контроль гармоник и регулировка трехфазного дисбаланса. Продукт обладает такими преимуществами, как защита от дождя, пыли, защита от кражи, утечки, молний, ​​электромагнитных помех, новая и разумная структура, высокая степень защиты, удобная установка, ввод в эксплуатацию, техническое обслуживание и ремонт и т. д. Это интеллектуальный продукт, объединяющий сбор данных, связь, компенсацию реактивной мощности, анализ параметров электросети, управление и другие функции, требуемые интеллектуальной сетью. Продукт может быть подключен к центру управления сетью судов через GPRS или оптоволокно. Центр управления может запрашивать и устанавливать различные параметры в режиме реального времени, удаленно управлять вводом и удалением конденсаторов, а также открытием и закрытием выключателей фидера, чтобы легко реализовать сбор и мониторинг информации об электроэнергии, а также контроль и управление нагрузкой электросети. Продукт в основном применим к электросети с номинальным напряжением 400 В и ниже и частотой переменного тока 50 Гц. Он устанавливается на низковольтном конце трансформатора с наружной мощностью 500 кВА и ниже, или городской электросети, сельской электросети, промышленных и горнодобывающих предприятиях, уличном освещении, жилых сообществах и других дворах.

2 Соответствие стандартам

● GB/T 7251.1-2013 Низковольтные распределительные устройства и узлы управления. Часть 1. Общие правила (IEC 61439-1: 2011, IDT)
● GB/T 7251.8-2005 Низковольтные распределительные устройства и узлы управления. Общие технологические требования к интеллектуальным узлам
● GB/T 7251.12-2013 Низковольтные распределительные устройства и узлы управления. Часть 2. Силовые распределительные устройства и узлы управления (IEC 61439-2: 2011, IDT)
● GB/T 10233-2016 Основной метод испытаний низковольтных распределительных устройств и узлов управления
● GB/T 15576-2008 Низковольтные устройства компенсации реактивной мощности
● DL/T 375 Общие технические условия для наружных распределительных коробок
● DL/T 645 Протокол связи многофункционального счетчика ватт-часов
● DL/T 842 Технические условия применения установки низковольтных шунтирующих конденсаторов
● DL/T 1441-2015 Технические условия для интеллектуальных низковольтных распределительных коробок
● DL/T 1442 Технические условия для интеллектуальных терминалов распределительных трансформаторов

3 Применение продукта

Интеллектуальный низковольтный интегрированный распределительный щит SP-JP представляет собой интегрированный распределительный шкаф распределительного трансформатора, объединяющий распределение электроэнергии, измерение, защиту (перегрузка, короткое замыкание, утечка, перенапряжение, пониженное напряжение и нехватка фазы и т. д.), автоматическое повторное включение, молниезащиту и компенсацию реактивной мощности конденсатора. Он в основном предназначен для удовлетворения требований стандартного, минимального и наружного сельского низковольтного распределительного устройства и широко используется в системе распределения электроэнергии с переменным током 50 Гц и
номинальным напряжением 0,4 кВ, например, при реконструкции сельской электросети, городской электросети, промышленных и горнодобывающих предприятиях, уличном освещении и в жилых сообществах и т. д.

Интеллектуальный низковольтный интегрированный распределительный щит SP-JP обладает преимуществами прочной целостности, небольшого размера, привлекательного внешнего вида, безопасной и надежной эксплуатации, простоты обслуживания, большой селективности и короткого периода строительства и т. д.

4 Технические характеристики и преимущества

4.1 Он имеет новую структуру и процесс, которые могут повысить степень защиты корпуса, улучшить безопасность использования на открытом воздухе и соответствовать требованиям IP44 в GB/T4208.
4.2 Осветительное устройство должно быть установлено в коробке, которая имеет функцию освещения при открытии двери и загрузки действия открытия на терминал для записи состояния.
4.3 Низковольтная интеллектуальная система мониторинга может собирать напряжение, ток и температуру низковольтного кабеля, собирать дистанционный сигнал линии сбора данных, определять логику неисправности и предоставлять информацию дистанционного измерения и дистанционной сигнализации. Параметр должен быть установлен в соответствии с постоянным значением, а причина неисправности может быть определена после логического расчета неисправности с помощью дистанционного измерения. Кроме того, перенапряжение, низкое напряжение, перегрузка по току, потеря напряжения и другая информация о неисправности могут быть сообщены на главную станцию.
4.4 Аварийный источник питания (генератор, транспортное средство электроснабжения) может быть подключен к интерфейсу аварийного источника питания, когда трансформатор и высоковольтная сторона находятся на капитальном ремонте или неисправны, чтобы обеспечить аварийное использование источника питания пользователями во дворах, уменьшить потери, вызванные отключением электроэнергии, и обеспечить безопасное использование важных нагрузок.
4.5 Автоматическая регулировка трехфазного дисбаланса может уменьшить повреждение трансформатора и влияние на электрооборудование и потери на линии.

5 Условия эксплуатации и окружающей среды

5.1 Если не указано иное, устройство должно нормально работать при следующих условиях:
5.1.1 Место использования не должно превышать 2000 м над уровнем моря. Если оборудование установлено выше 2000 м, производительность оборудования должна быть соответственно уменьшена.
5.1.2 На открытом воздухе без пыли и едких газов. Оно должно использоваться в среде со степенью загрязнения 3;
5.1.3 Температура окружающего воздуха: -25°C~+40°C. Средняя температура в течение 24 часов не должна превышать +35°C. В противном случае производительность оборудования должна быть уменьшена в соответствии с фактической ситуацией;
5.1.4 Относительная влажность: относительная влажность окружающего воздуха не должна превышать 50% при максимальной температуре +40°C, а высокая относительная влажность допускается при более низкой температуре (90% при +20°C). Однако следует учитывать изменение температуры, иногда вызванное конденсацией;
5.1.5 При установке изделия уклон с вертикальной плоскостью не должен превышать 5°;
5.2 Если условия использования не соответствуют содержанию, указанному в п. 5.1, это следует рассматривать как «особые условия». При заказе пользователь должен уведомить производителя о требованиях и договориться о решении.

6 основных технических параметров

	Единица	Параметр
Номинальный выдерживаемый ток короткого замыкания Icw	КА	30КА/1С
Номинальный рабочий ток	А	≤800А
U1 Номинальное напряжение изоляции U1	В	AC690V
Ue Номинальное рабочее напряжение Ue	В	переменный ток 400 В
Номинальная компенсационная способность		10~130Квар
Метод компенсации		Раздельная компенсация + взаимная компенсация
Номинальное импульсное выдерживаемое напряжение UimP	КВ	8КВ
Степень перенапряжения		IV
Номинальная частота	Гц	50 Гц
Степень защиты корпуса		IP44
Температура окружающей среды для использования	℃	-25℃~45℃

7 структурных характеристик

7.1 В шкафу применена интегрированная изолированная система шин, которая не только обеспечивает безопасную эксплуатацию, но и эффективно снижает повышение температуры шин и повышает эксплуатационную стабильность изделия.

7.2 Интегрированная распределительная коробка должна быть оснащена интеллектуальным терминалом распределения электроэнергии, интегрированным контроллером компенсации реактивной мощности, измерительным трансформатором тока, измерительным трансформатором тока, изолирующим выключателем предохранителя, высокочастотным автоматическим повторным включением выключателя защиты от утечки, интеллектуальным конденсатором, молниезащитой и другими электрическими компонентами в соответствии с различной мощностью трансформатора. Через интерфейс связи функциональные данные собираются на интеллектуальном терминале распределения электроэнергии, который передает собранные данные на фон через GPRS или оптоволокно.

7.3 В зависимости от мощности трансформатора компенсация реактивной мощности использует конденсаторы малой емкости для реализации тонкой компенсации и предотвращения перекомпенсации. Блок компенсации реактивной мощности оснащен защитой от перегрузки по току, перенапряжения, пониженного напряжения, короткого замыкания фазы, блокировки коммутационных колебаний и другими защитами.

7.4 Основной каркас изделия изготовлен из антибликовой матовой нержавеющей стали толщиной 2 мм или выше путем гибки. Каркас использует частично сварную конструкцию или запатентованную двухслойную конструкцию из нержавеющей стали с теплоизоляцией, а основной каркас оснащен модульной колонной отверстий, что удобно для установки и комбинирования; дверной шкаф снабжен отбортованным водонепроницаемым отводным желобом, верхняя часть которого снабжена водонепроницаемой верхней крышкой; две стороны коробки снабжены жалюзийными вентиляционными отверстиями и отверстиями для рассеивания тепла; нижние карнизы верхней крышки и дно коробки снабжены вентиляционными отверстиями мостового типа и отверстиями для рассеивания тепла. Уникальная структурная конструкция изделия не только повышает общую прочность, но и улучшает его защитные характеристики.

7.5 Интегрированная распределительная коробка разделена на: измерительный блок, блок входящей линии, блок фидера, блок компенсации реактивной мощности, интеллектуальный блок управления и блок вспомогательных функций. Функциональные помещения разделены высококачественной оцинкованной стальной пластиной.

7.6 Дверная панель использует уникальный процесс двойной фальцовки нашей компании, который не только выглядит красиво, но и значительно повышает ее прочность. Внутренняя сторона двери использует импортную полиуретановую экологически чистую пенную уплотнительную ленту для бесшовного соединения с водонепроницаемым баком коробки, что значительно повышает степень защиты продукта (достигает IP54).

7.7 Принят удобный и гибкий режим входящей и исходящей линии. Входящая линия распределительной коробки использует боковую входящую линию коробки, а исходящая линия использует боковую и нижнюю выходящую линию коробки. Боковые входящие и исходящие линии оснащены специальным водонепроницаемым коленом из нержавеющей стали и фиксированным кронштейном линии, а колено оснащено резиновым кольцом для предотвращения порезов кабеля.

8 Типовая схема применения и системная диаграмма продукта

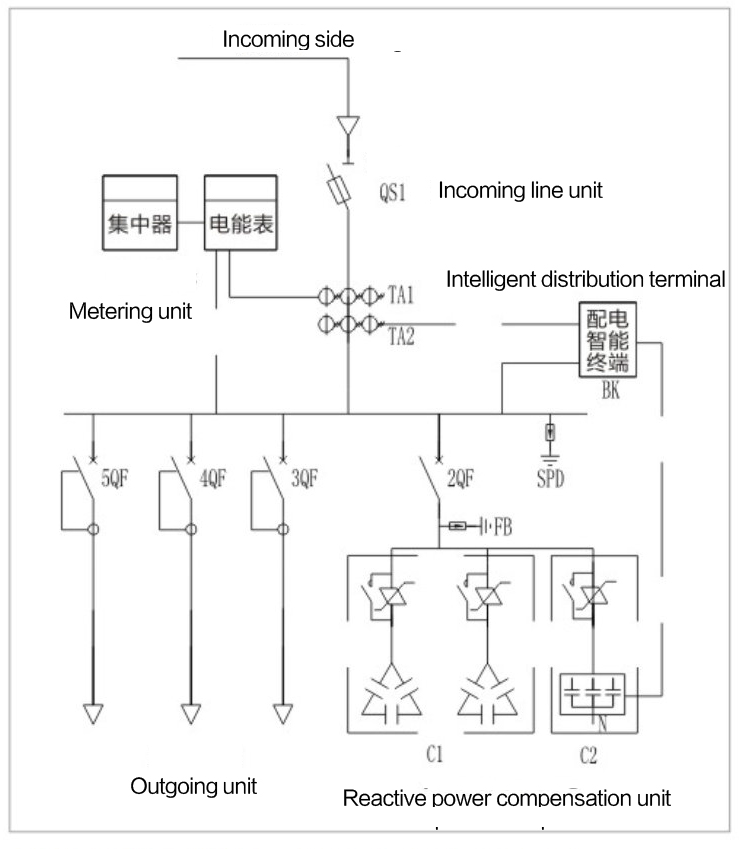

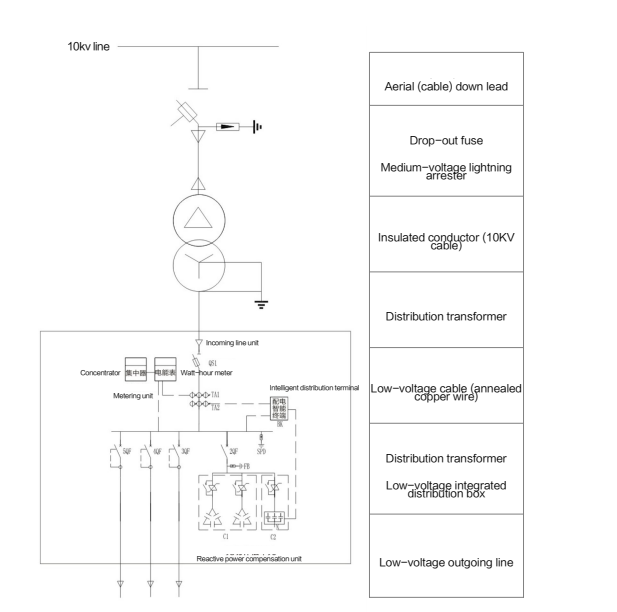

8.1Типовая схема системы применения

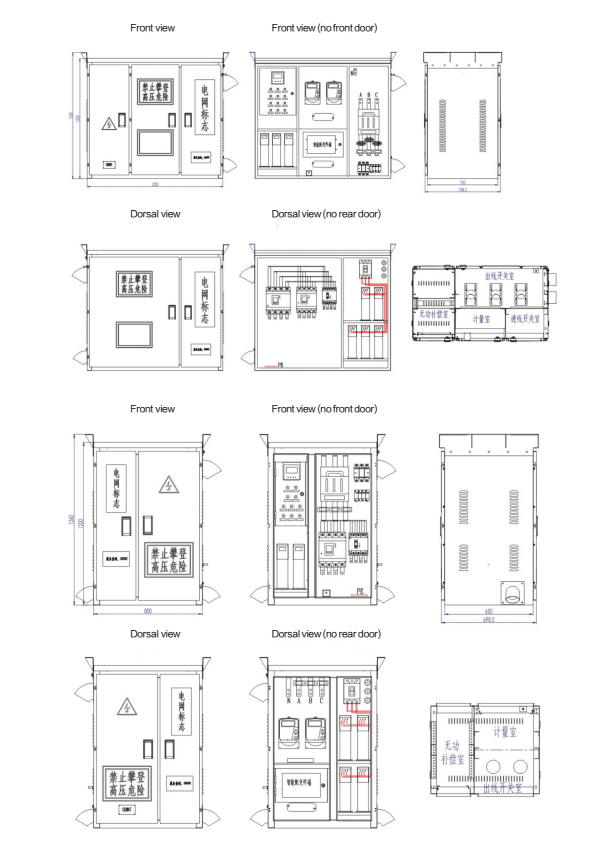

8.2Схема монтажа изделий

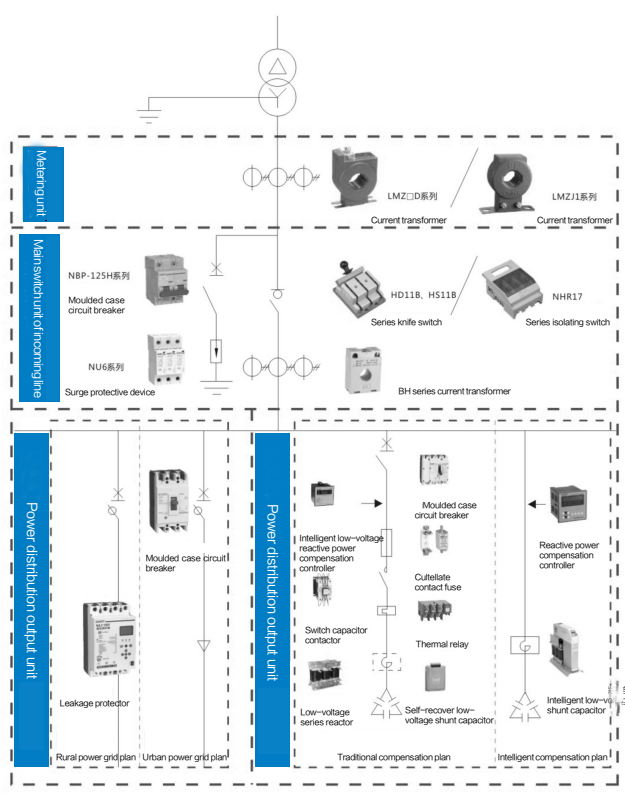

8.3Расположение компонентов в кабине

8.4Типовая схема применения

Электрическая схема распределительного шкафа низкого напряжения 400 кВА (I)

Электрическая схема распределительного шкафа низкого напряжения 200 кВА (II)

Электрическая схема распределительного шкафа низкого напряжения 200 кВА (III)
