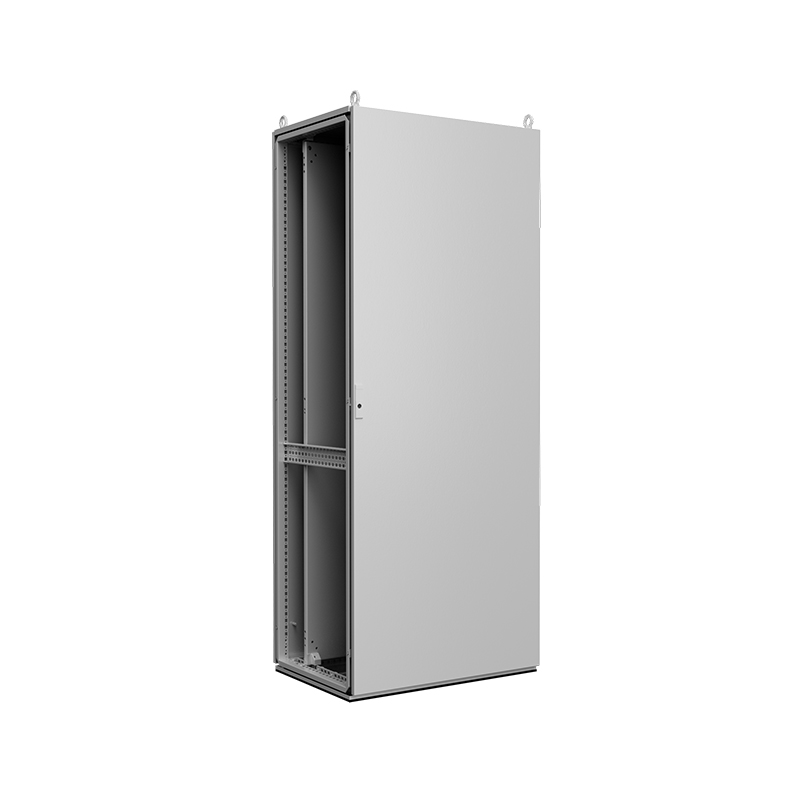

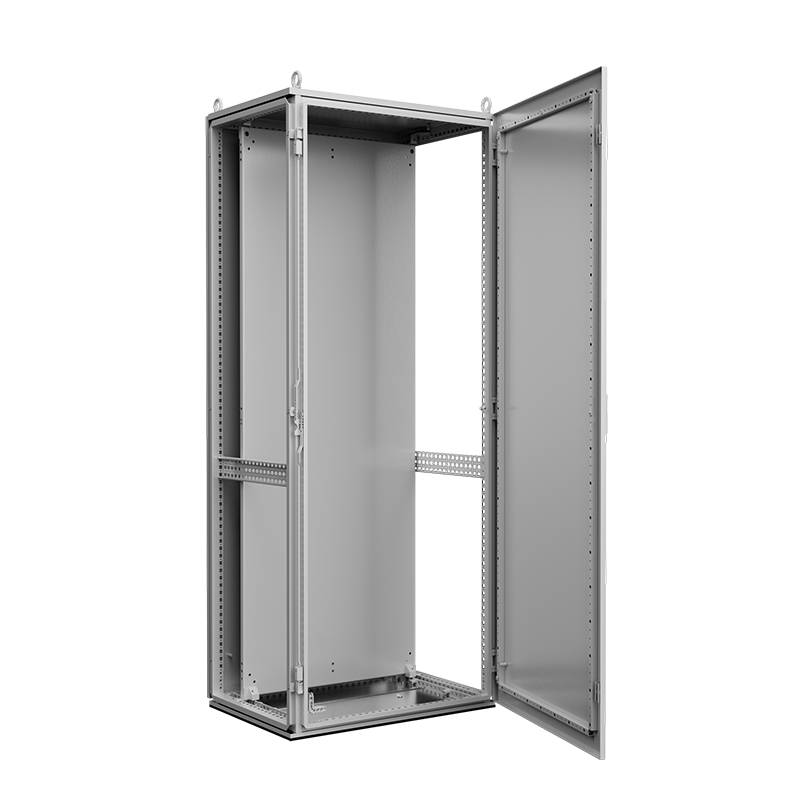

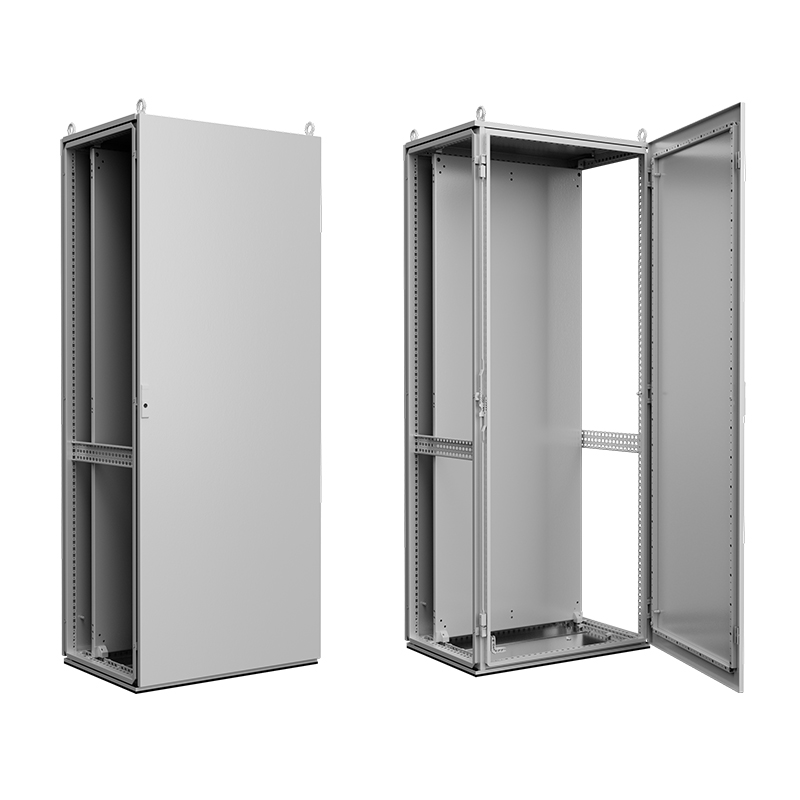

KP Модульный Разборный Корпус

ОСОБЕННОСТИ ПРОДУКТА

● Модульный промышленный корпус, с возможностью стыковки слева и справа без ограничений.
● Уникальная разборная конструкция сокращает складское пространство и стоимость доставки примерно на 70% за счет плоской упаковки (опция: ● Доставка сварной сборки).
● Каждый кожух, доступный со всех сторон, обеспечивает удобство и комфорт для операторов.
● Расстояние между нижним краем двери и полом составляет 25 мм.
● Дверь можно плавно открывать и закрывать в любых условиях.
● Подвижная дверная рама с отверстиями с шагом 25 мм может усилить дверь и предоставить больше возможностей для различного применения.
● После установки монтажную пластину можно легко вставить.

Перечень технических характеристик корпусов КП

Нет.	Категория	Номер заказа	Ширина (мм)	Высота (мм)	Глубина (мм)	В комплект поставки входит:
1	Полная плоская упаковка корпуса )	КП601850005	600	1800	500	Включает: 2 передние/задние рамы, 4 глубинные балки, 1 одинарную дверь, 1 заднюю стенку, 1 крышу, 4 рым-болта, 1 дно, 1 монтажную пластину. RAL 7035
2		КП601860005	600	1800	600
3		КП602060005	600	2000	600
4		КП602080005	600	2000	800
5		КП601840005	600	1800	400
6		КП801850005	800	1800	500
7		КП801860005	800	1800	600
8		КП801880005	800	1800	800
9		КП802050005	800	2000	500
10		КП802060005	800	2000	600
11		КП802080005	800	2000	800
12		КП802260005	800	2200	600
13		КП802280005	800	2200	800
14		КП102060015	1000	2000	600
15		КП121860015	1200	1800	600	В комплект входят: 2 передние/задние рамы, 4 глубинные балки. 1 двойная дверь, 1 задняя стенка, 1 крыша, 4 рым-болта, 1 дно, 1 монтажная пластина RAL7035
16		КП122050015	1200	2000	500
17		КП122060015	1200	2000	600
18		КП122080015	1200	2000	800
19		КП122260015	1200	2200	600
20	Полный корпус (полностью собранный)	КП601850105	600	1800	500	Включает: 1 каркас корпуса, 1 одностворчатая дверь, 1 задняя стенка, 1 крыша, 4 рым-болта, 1 дно, 1 монтажная пластина. RAL 7035
двадцать один		КП601860105	600	1800	600
двадцать два		КП602060105	600	2000	600
двадцать три		КП602080105	600	2000	800
двадцать четыре		КП601840105	600	1800	400
25		КП801850105	800	1800	500
26		КП801860105	800	1800	600
27		КП801880105	800	1800	800
28		КП802050105	800	2000	500
29		КП802060105	800	2000	600
30		КП802080105	800	2000	800
31		КП802260105	800	2200	600
32		КП802280105	800	2200	800
33		КП102060115	1000	2000	600
34		КП121860115	1200	1800	600	Включает: 1 каркас корпуса, 1 двойная дверь, 1 задняя стенка, 1 крыша, 4 рым-болта, 1 дно, 1 монтажная пластина.RAL7035
35		КП122050115	1200	2000	500
36		КП122060115	1200	2000	600
37		КП122080115	1200	2000	800
38		КП122260115	1200	2200	600
39	Боковая стена	KPSW1840005	ЮЗ	1800	400	В комплект входят: 2 боковые стенки, 1 комплект крепежных принадлежностей типа А (12 крепежей, 12 винтов с крестообразным шлицем ST6.3×18).
40		KPSW1850005	ЮЗ	1800	500
41		KPSW1860005	ЮЗ	1800	600
42		KPSW1880005	ЮЗ	1800	800
43		KPSW2050005	ЮЗ	2000	500
44		KPSW2060005	ЮЗ	2000	600
45		KPSW2080005	ЮЗ	2000	800
46		KPSW2260005	ЮЗ	2200	600
47		KPSW2280005	ЮЗ	2200	800
48	Основание/цоколь для передней и задней части	KP6010BF00J	600	100	БФ	В комплект входят: 4 угловые ножки, 2 передние/задние пластины, 1 набор крепежных принадлежностей.RAL9005
49		KP8010BF00J	800	100	БФ
50		KP1010BF00J	1000	100	БФ
51		KP1210BF00J	1200	100	БФ
52		KP6020BF00J	600	200	БФ
53		KP8020BF00J	800	200	БФ
54		КП1020БФ00Ж	1000	200	БФ
55		KP1220BF00J	1200	200	БФ
56	Отделка основания/цоколя для боковой стороны	KPBL104000J	БЛ	100	400	Includes:2 left/night plates, 1 set of fixture accessories.RAL9005
57		KPBL105000J	BL	100	500
58		KPBL106000J	BL	100	600
59		KPBL108000J	BL	100	800
60		KPBL204000J	BL	200	400
61		KPBL205000J	BL	200	500
62		KPBL206000J	BL	200	600
63		KPBL208000J	BL	200	800

No.	Category	Order No.	Width (mm)	Height (mm)	Depth (mm)	Supply Includes
64	Front/Rear frame	KP6018FF005	600	1800	FF	Includes:2 frames
65		KP6020FF005	600	2000	FF
66		KP8018FF005	800	1800	FF
67		KP8020FF005	800	2000	FF
68		KP8022FF005	800	2200	FF
69		KP1020FF005	1000	2000	FF
70		KP1218FF005	1200	1800	FF
71		KP1220FF005	1200	2000	FF
72		KP1222FF005	1200	2200	FF
73	Depth beam	KPFDFD40005	FD	FD	400	Includes:4 beams and 8 pieces of M5X20 screw.
74		KPFDFD50005	FD	FD	500
75		KPFDFD60005	FD	FD	600
76		KPFDFD80005	FD	FD	800
77	Door	KP6018DS005	600	1800	DS	Includes:1 small falt lock,3 hing. 1 pair of lock rod,2 lock hock,1 lock plate.
78		KP6020DS005	600	2000	DS
79		KP8018DS005	800	1800	DS
80		KP8020DS005	800	2000	DS
81		KP8022DS005	800	2200	DS
82		KP1020DS005	1000	2000	DS
83		KP1218DD015	1200	1800	DD	Includes small fat lock. 6 hing.1set of parts for left door lock, 1 set of parts for right door lock.
84		KP1220DD015	1200	2000	DD
85		KP1222DD015	1200	2200	DD
86	Rear Wall	KP6018R005	600	1800	RW	Includes1 rear wall,1 set of C-type fixture accessories(6 Real Plate Fixtures, 6 M6x10 Allen-Head Screws, 6 M6x16 Phillip-head Screws).
87		KP6020RW005	600	2000	RW
88		KP8018RW005	800	1800	RW
89		KP8020RW005	800	2000	RW
90		KP8022RW005	800	2200	RW
91		KP1020RW005	1000	2000	RW	Includes:1 rear wall, 1 set of fixture accessories ( 8 Real Plate Fixtures, 8 M6x10 Allen-Head Screws, 8 M6x16Phillip-head Screws).
92		KP1218RW005	1200	1800	RW
93		KP1220RW005	1200	2000	RW
94		KP1222RW005	1200	2200	RW
95	Mounting Plate	KP6018MP000	600	1800	MP	Includes:1 mounting plate, 1 set E-type of fixture accessories. Zinc plated
96		KP6020MP000	600	2000	MP
97		KP8018MP000	800	1800	MP
98		KP8020MP000	800	2000	MP
99		KP8022MP000	800	2200	MP
100		KP1020MP000	1000	2000	MP
101		KP1218MP000	1200	1800	MP
102		KP1220MP000	1200	2000	MP
103		KP1222MP000	1200	2200	MP
104	Roof	KP60RF40005	600	RF	400	Includes:1 roof, 4 eye-bolt, 1 set G-type of fixture accessories(4 rubber ring).
105		KP60RF50005	600	RF	500
106		KP60RF60005	600	RF	600
107		KP60RF80005	600	RF	800
108		KP80RF50005	800	RF	500
109		KP80RF60005	800	RF	600
110		KP80RF80005	800	RF	800
111		KP10RF60005	1000	RF	600	Includes:1 roof, 4 eye-bolt, 1 set F-type of fixture accessories (2 fixtures, 2 ST6.3×18 Phillip-head Screws, 4 rubber ring)
112		KP12RF50005	1200	RF	500
113		KP12RF60005	1200	RF	600
114		KP12RF80005	1200	RF	800
115	Bottom	KP60BT40005	600	BT	400	Includes:1 bottom frame, 1 set of gland plate. 4 pieces of M8 screw.
116		KP60BT50005	600	BT	500
117		KP60BT60005	600	BT	600
118		KP60BT80005	600	BT	800
119		KP80BT50005	800	BT	500
120		KP80BT60005	800	BT	600
121		KP80BT80005	800	BT	800
122		KP10BT60005	1000	BT	600	Includes:1 bottom frame,1 set of gland plate, 4pieces of M8 screw, 4 pieces of M5 screw.RAL7035
123		KP12BT50005	1200	BT	500
124		KP12BT60005	1200	BT	600
125		KP12BT80005	1200	BT	800

SPECIFICATION DATA

No.	Order number (KP)	Order number (KP)	Width	Height	Depth	( RAL7032)	( RAL7035)
1	KP601840002	KP601840005	600	1800	400	KP1840002	KP1840005
2	KP601850002	KP601850005	600	1800	500	KP1850002	KP1850005
3	KP601860002	KP601860005	600	1800	600	KP1860002	KP1860005
4	KP602040002	KP602040005	600	2000	400	KP2040002	KP2040005
5	KP602050002	KP602050005	600	2000	500	KP2050002	KP2050005
6	KP602060002	KP602060005	600	2000	600	KP2060002	KP2060005
7	KP602080002	KP602080005	600	2000	800	KP2080002	KP2080005
8	KP602260002	KP602260005	600	2200	600	KP2260002	KP2260005
9	KP801840002	KP801840005	800	1800	400	KP1840002	KP1840005
10	KP801850002	KP801850005	800	1800	500	KP1850002	KP1850005
11	KP801860002	KP801860005	800	1800	600	KP1860002	KP1860005
12	KP802040002	KP802040005	800	2000	400	KP2040002	KP2040005
13	KP802050002	KP802050005	800	2000	500	KP2050002	KP2050005
14	KP802060002	KP802060005	800	2000	600	KP2060002	KP2060005
15	KP802080002	КП802080005	800	2000	800	КП2080002	КП2080005
16	КП802260002	КП802260005	800	2200	600	КП2260002	КП2260005
17	КП101840002	КП101840005	1000	1800	400	КП1840002	КП1840005
18	КП121840002	КП121840005	1200	1800	400	КП1840002	КП1840005
19	КП121850002	КП121850005	1200	1800	500	КП1850002	КП1850005
20	КП121860002	КП121860005	1200	1800	600	КП1860002	КП1860005
двадцать один	КП122040002	КП122040005	1200	2000	400	КП2040002	КП2040005
двадцать два	КП122050002	КП122050005	1200	2000	500	КП2050002	КП2050005
двадцать три	КП122060002	КП122060005	1200	2000	600	КП2060002	КП2060005
двадцать четыре	КП122080002	КП122080005	1200	2000	800	КП2080002	КП2080005
25	КП122060002	КП122260005	1200	2200	600	КП2260002	КП2260005
26	КП102050002	КП102050005	1000	2000	500	КП2050002	КП2050005
27	КП102060002	КП102060005	1000	2000	600	КП2060002	КП2060005

ТАБЛИЦА РАЗМЕРОВ СЕРИИ KP/BKP

Измерение			Ширина								Высота						Глубина							Монтажная пластина
Виат	Высота	Глубина	В1	В2	В3	В5	В6	В7	В8	В9	Н1	Н2	Н3	Н5	Н6	Н7	Т1	Т2	Т3	Т4	Т5	Т6	Т7	Ф	Г
600	1800	400	599	592	512	478	454	474	535	400	1800	1775	1712	1735	1650	1630	400	235	302	350	200	349	325	498	1696
600	1800	500	599	592	512	478	454	474	535	400	1800	1775	1712	1735	1650	1630	500	335	402	450	300	449	425	498	1696
600	1800	600	599	592	512	478	454	474	535	400	1800	1775	1712	1735	1650	1630	600	435	502	550	400	549	525	498	1696
600	2000	400	599	592	512	478	454	474	535	400	2000	1975	1912	1935	1850	1830	400	235	302	350	200	349	325	498	1896
600	2000	500	599	592	512	478	454	474	535	400	2000	1975	1912	1935	1850	1830	500	335	402	450	300	449	425	498	1896
600	2000	600	599	592	512	478	454	474	535	400	2000	1975	1912	1935	1850	1830	600	435	502	550	400	549	525	498	1896
600	2000	600	599	592	512	478	454	474	535	400	2000	1975	1912	1935	1850	1830	600	435	502	550	400	549	525	498	1896
600	2000	800	599	592	512	478	454	474	535	400	2000	1975	1912	1935	1850	1830	800	635	702	750	600	749	725	498	1896
600	2200	600	599	592	512	478	454	474	535	400	2200	2175	2112	2135	2050	2030	600	435	502	550	400	549	525	498	2096
800	1800	400	799	792	712	678	654	674	735	600	1800	1775	1712	1735	1650	1630	400	235	302	350	200	349	325	698	1696
800	1800	500	799	792	712	678	654	674	735	600	1800	1775	1712	1735	1650	1630	500	335	402	450	300	449	425	698	1696
800	1800	600	799	792	712	678	654	674	735	600	1800	1775	1712	1735	1650	1630	600	435	502	550	400	549	525	698	1696
800	2000	400	799	792	712	678	654	674	735	600	2000	1975	1912	1935	1850	1830	400	235	302	350	200	349	325	698	1896
800	2000	500	799	792	712	678	654	674	735	600	2000	1975	1912	1935	1850	1830	500	335	402	450	300	449	425	698	1896
800	2000	600	799	792	712	678	654	674	735	600	2000	1975	1912	1935	1850	1830	600	435	502	550	400	549	525	698	1896
800	2000	800	799	792	712	678	654	674	735	600	2000	1975	1912	1935	1850	1830	800	635	702	750	600	749	725	698	1896
800	2200	600	799	792	712	678	654	674	735	600	2200	2175	2112	2135	2050	2030	600	435	502	550	400	549	525	698	2096
1000	1800	400	999	992	912	878	854	874	935	800	1800	1775	1712	1735	1650	1630	400	235	302	350	200	349	325	898	1696
1000	1800	400	999	992	912	878	854	874	935	800	1800	1775	1712	1735	1650	1630	400	235	302	350	200	349	325	898	1696
1200	1800	400	1199	592	1112	1078	454*2	474*2	1135	1000	1800	1775	1712	1735	1650	1630	400	235	302	350	200	349	325	1098	1696
1200	1800	500	1199	592	1112	1078	454*2	474*2	1135	1000	1800	1775	1712	1735	1650	1630	500	335	402	450	300	449	425	1098	1696
1200	1800	600	1199	592	1112	1078	454*2	474*2	1135	1000	1800	1775	1712	1735	1650	1630	600	435	502	550	400	549	525	1098	1696
1200	2000	400	1199	592	1112	1078	454*2	474*2	1135	1000	2000	1975	1912	1935	1850	1830	400	235	302	350	200	349	325	1098	1896
1200	2000	500	1199	592	1112	1078	454*2	474*2	1135	1000	2000	1975	1912	1935	1850	1830	500	335	402	450	300	449	425	1098	1896
1200	2000	600	1199	592	1112	1078	454*2	474*2	1135	1000	2000	1975	1912	1935	1850	1830	600	435	502	550	400	549	525	1098	1896
1200	2000	800	1199	592	1112	1078	454*2	474*2	1135	1000	2000	1975	1912	1935	1850	1830	800	635	702	750	600	749	725	1098	1896
1200	2200	600	1199	592	1112	1078	454*2	474*2	1135	1000	2200	2175	2112	2135	2050	2030	600	435	502	550	400	549	525	1098	2096
1000	2000	500	999	492	912	878	854	874	935	800	2000	1975	1912	1935	1850	1830	500	335	402	450	300	449	425	898	1896
1000	2000	600	999	492	912	878	854	874	935	800	2000	1975	1912	1935	1850	1830	600	435	502	550	400	549	525	898	1896
