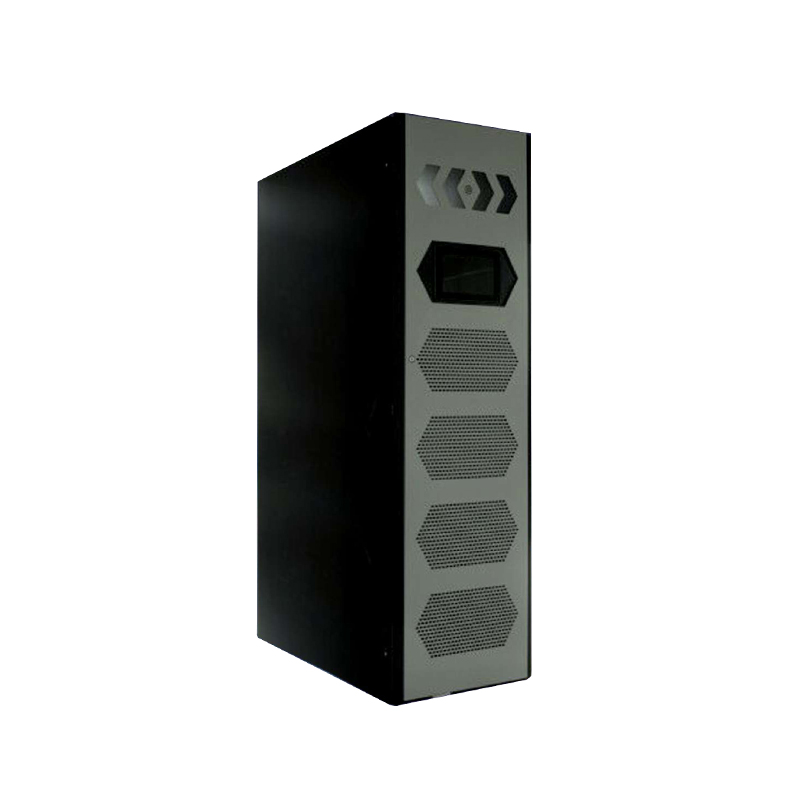

Серия SP,Al0, являющаяся новым поколением высокоинтегрированных микромодульных решений для центров обработки данных, использует шкафы в качестве носителя для объектов центра обработки данных. он полностью интегрирует все подсистемы, включая ИБП, кондиционирование воздуха, распределение питания, защиту от перенапряжения, пожаротушение (опционально), кабельную разводку, управление воздушным потоком и интеллектуальный мониторинг внутри шкафа. Такая интеграция создает среду, обеспечивающую безопасную эксплуатацию оборудования, что облегчает разработку небольших центров обработки данных в направлении стандартизированных решений на базе шкафов. Кроме того, эта серия занимает мало места, что позволяет производить быстрое развертывание в течение 1–3 дней в условиях ограниченного пространства.
Сценарии применения
- Серия SPAl0 подходит для небольших центров обработки данных площадью менее 50 квадратных метров или с ИТ-нагрузками до 25 кВА.
- Идеально подходит для региональных, небольших коммерческих и периферийных центров обработки данных.
- Применимо для сетевых пространств в правительственных, образовательных, медицинских и крупных корпоративных отраслях.
- Подходит для торговых точек в сфере телекоммуникаций, финансов, энергетики, вещания и розничной торговли.
Высокая адаптивность
- Модульные компоненты, стандартизированные интерфейсы, предварительная сборка на заводе, быстрое развертывание на месте, гибкость, быстрая настройка и легкая масштабируемость.
- Минимальная занимаемая площадь 0,72 м2, высокая степень адаптации к окружающей среде, отсутствие необходимости в дополнительных конструкциях, снижение затрат.
- Доступность системы можно отрегулировать на любом этапе без необходимости перепроектирования систем электропитания или охлаждения.
Высокая эффективность
- Закрытая конструкция холодного/горячего коридора повышает эффективность охлаждения и снижает PUE за счет предотвращения смешивания воздуха и потерь охлаждения.
- Прецизионные кондиционеры, монтируемые в стойку, оснащены частотно-регулируемыми компрессорами и вентиляторами с электронным управлением, что обеспечивает коэффициент энергоэффективности (EER) ≥ 3,1.
- Использует высокочастотные или модульные ИБП для монтажа в стойку с входным коэффициентом мощности 0,99 и КПД до 95% для блоков мощностью более 100 кВт.
Высокая надежность
- Механическая конструкция автоматически активирует охлаждение при обнаружении высоких температур, повышая надежность системы электропитания без использования ресурсов ИБП.
- Критический компонент предлагает такие конструкции, как N + 1, 2N или 2 (N + 1), для удовлетворения высоких требований надежности.
- Распределенное управление повышает надежность; Такие системы, как кондиционеры, ИБП и интеллектуальные шкафы, используют независимые элементы управления, что предотвращает влияние отказа одного контроллера на другие системы.
Технические параметры
| Проект | Описание | САИО-1 | |
Общие параметры |
Входная мощность | 220 В переменного тока, 50 Гц, 1 фаза + N + PE | |
| Рабочая температура | 5~30℃ | ||
| Диапазон влажности | 10~90% | ||
Система шкафов |
Размеры шкафа | ШГД=600*2000*1200 | |
| Полезное пространство | 31У | ||
| Система охлаждения | Кондиционер мощностью 4,2 кВт, монтируемый в стойку (5U) |
||
Система распределения электроэнергии |
UPS | Емкость | 3кВА |
| Метод установки | Монтаж в стойку | ||
| Высота установки | 2U | ||
| Аккумулятор | Дополнительный аккумуляторный блок |
||
| Распределительная коробка |
Метод установки | Монтаж в стойку | |
| Защита от молний | Класс С | ||
| Технический байпас | Стандартная конфигурация | ||
| Высота установки | 4U | ||
| ПДУ | Метод установки | Вертикальная установка | |
| Тип | 20*10А+4*16А | ||
Система мониторинга |
Мониторинговый коллектор | Стандартная конфигурация | |
| Сенсорный экран | Стандартная конфигурация | ||
Датчик температуры и влажности |
Стандартная конфигурация | ||
| Детектор дыма | Стандартная конфигурация | ||
| Детектор утечки воды | Стандартная конфигурация | ||
| Дверной Магнит | Стандартная конфигурация | ||
| Состояние двери | Стандартная конфигурация | ||
| Реактивная мощность | 2.4кВт | ||
