Описание продукта
Сборные подстанции серии YB подходят для кольцевых сетей электроснабжения 7,2 кВ и 12 кВ,
систем двойного электроснабжения или систем терминального электроснабжения, в качестве
устройств учета распределения электроэнергии высокого напряжения, управления компенсацией и защиты. В дополнение к трансформаторам в сборной подстанции, сторона высокого напряжения также
оснащена четырехпозиционным выключателем нагрузки, двухпозиционным выключателем нагрузки, резервным предохранителем и втычным предохранителем,
а сторона низкого напряжения оснащена контроллерами, устройствами распределения электроэнергии, устройством компенсации и
счетчиком электроэнергии и т. д.
Сборные подстанции серии YB могут использоваться как внутри, так и снаружи помещений и широко используются в различных местах, таких
как промышленные парки, жилые кварталы, торговые центры и высотные здания.

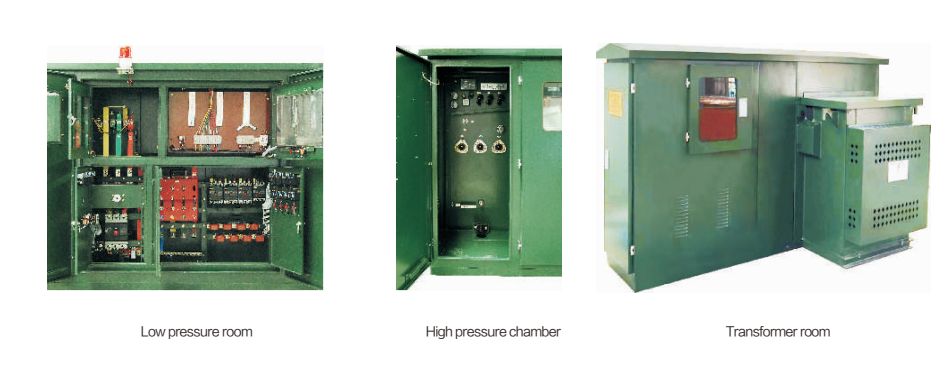

Конструктивные особенности
Коробчатая структура этой серии продуктов разделена на переднюю и заднюю части. Передняя часть – это интервал работы высокого и низкого давления. Отсек высокого давления включает в себя клеммы высокого напряжения, выключатели нагрузки, переключатели ответвлений без нагрузки, вставные предохранители, клапаны сброса давления, указатели температуры масла, указатели уровня масла и клапаны слива масла. Клеммы низкого напряжения включены в отсек низкого напряжения. Задняя часть – это корпус топливного бака, а радиатор, обмотка трансформатора и железный сердечник, выключатель нагрузки высокого напряжения и защитный предохранитель – все это находится в топливном баке.
Нормальные условия эксплуатации
1. Высота: 1000 м и ниже;
2. Давление ветра: не более 70 Па (эквивалентно 35 м/с);
3. Влажность: среднесуточное значение не более 90%, а среднемесячное значение не более 90%;
4. Температура окружающей среды: максимальная температура +40°C, минимальная температура -25°C;
5. Уровень виброустойчивости: горизонтальное ускорение 0,4/с2; вертикальное ускорение 0,15 м/с2;
6. Интенсивность землетрясения: 8 градусов;
7. Окружающая среда установки: Окружающий воздух не сильно загрязнен едкими, горючими газами и водяным паром, и на месте установки нет сильной вибрации.
Эксплуатационные характеристики
1. Малый размер и компактная структура, всего около 1/3 изменения внутренней коробки с той же емкостью;
2. Полностью герметичный и полностью изолированный, не требуется изоляционное расстояние, и личная безопасность может быть надежно гарантирована;
3. Его можно использовать как для кольцевой сети, так и для терминала, преобразование очень удобно, а надежность электропитания улучшена;
4. Потери небольшие, что ниже потерь внутреннего трансформатора S9;
5. Кабельный разъем может работать с током нагрузки 200 А и может работать как выключатель нагрузки в аварийной ситуации и имеет характеристики изолирующего выключателя;
6. Использование двойной защиты предохранителей снижает эксплуатационные расходы. Вставные предохранители представляют собой двойные чувствительные предохранители (температура, ток);
7. Используется O/Y. Метод подключения и трехфазная пятиколонная структура имеют преимущества высокого качества напряжения, отсутствия дрейфа нейтральной точки, отсутствия тепловыделения, низкого уровня шума и хорошей защиты от молнии.
Основные технические параметры
| имя | единица | Высоковольтное электрооборудование | трансформатор | Низковольтное электрооборудование |
| Номинальное напряжение | КВ | 12 | 10/0,4 | 0.4 |
| Номинальный ток | А | 630 | 72/1800 | |
| Номинальная частота | Гц | 50 | 50 | 50 |
| Номинальная мощность | КВА | 50~1250 | ||
| Выдерживаемое напряжение промышленной частоты 1 мин. | КВ | На землю, интерфаза 42 перелом 48 | 35/28 | 2.5/2.0 |
| Выдерживаемое напряжение грозового импульса | КВ | 75 | 75 | |
| Уровень защиты оболочки | Полностью закрытый | IP54 | ||
| Уровень шума | дБ | Замена масла ≤55 | ||
| Размеры (длина*ширина*высота) | мм | 1825*1400*2020~3945*1560*2020 | ||

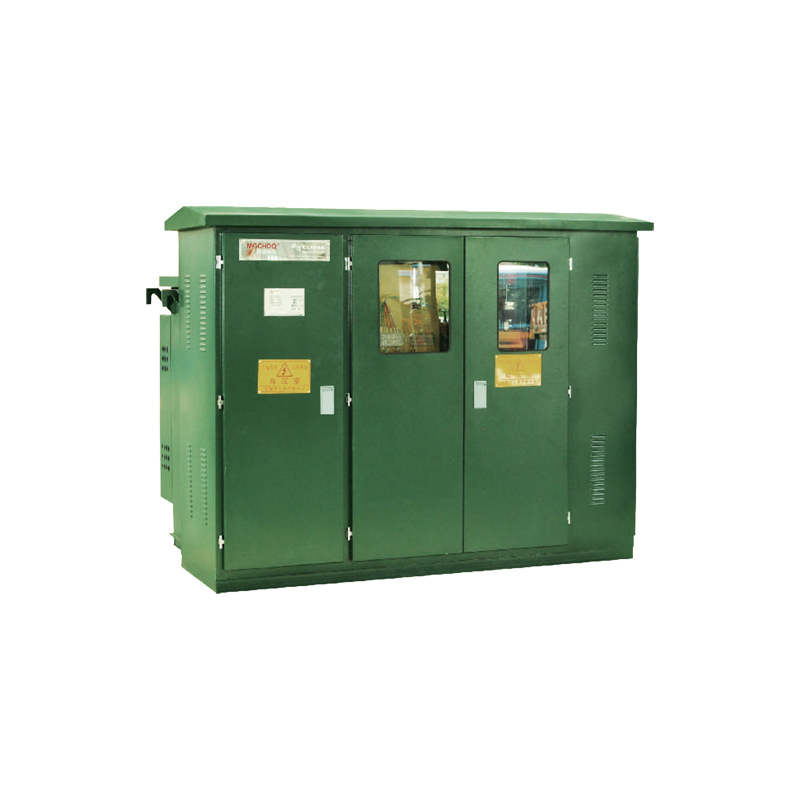

Стандартная американская подстанция
Материал оболочки этой серии сборных подстанций изготовлен из высококачественной холоднокатаной стальной пластины, а конструкция коробки собрана. Поверхность коробки использует передовую технологию для антикоррозионной обработки. Сначала проходит процесс подготовки поверхности, затем электростатическое порошковое напыление и процесс покрытия.
Американская подстанция с корпусом из нержавеющей стали
Эта серия сборных корпусов подстанций изготовлена из высококачественных пластин из нержавеющей стали, что значительно повышает коррозионную стойкость подстанций.
Сотовая двухслойная структура из нержавеющей стали имеет хорошую теплоизоляцию и функции рассеивания тепла. Научный дизайн и изысканная технология обработки делают корпус из нержавеющей стали American
box полным элегантности и современности. Корпус коробки может быть ярким или матовым, и может быть окрашен в различные цвета в соответствии с требованиями заказчика.
Инструкции по заказу сборных подстанций серии YB
При заказе предустановленной подстанции заказчик (пользователь) должен предоставить
следующую информацию:
A. Модель коробки переключения: европейская или американская;
B. Модель и мощность трансформатора;
C. Первичная схема электропроводки системы высокого напряжения и системы низкого напряжения;
D. Режим электроснабжения высокого напряжения: кольцевая сеть или клеммная или иная;
модель выключателя нагрузки высокого напряжения; метод измерения высокого напряжения;
E. Модель главного выключателя низкого напряжения, метод учета, модель выходного выключателя и
количество маршрутов;
F. Метод компенсации реактивной мощности низкого напряжения и мощность компенсации;
G. Материал коробки: например, стальная пластина или алюминиевый сплав + цветная стальная пластина или неметалл и т. д.;
H. Другие специальные требования могут быть согласованы с производителем.
