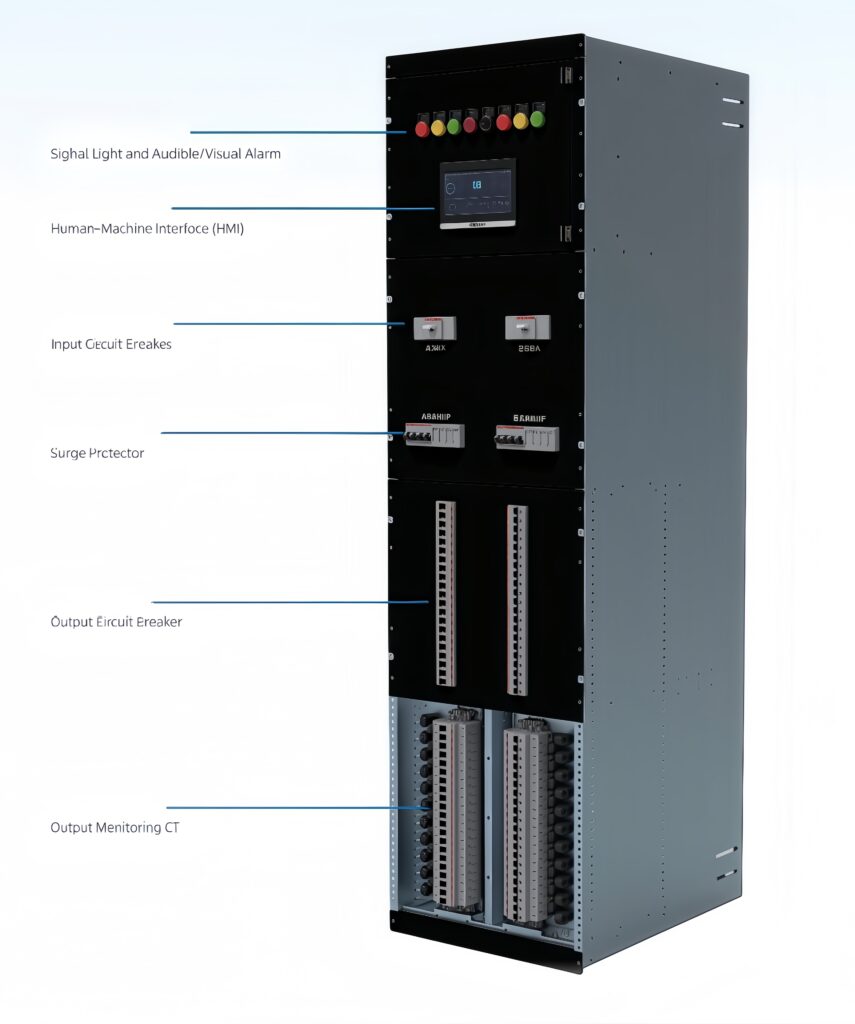

Интерфейс HMI
- Оснащен емкостным сенсорным экраном высокой четкости с разрешением 1024*600.
- Использует высококачественные компоненты промышленного класса с конструкцией высокого уровня защиты.
- Комплексное трехкомпонентное покрытие обеспечивает надежную работу в различных условиях.
Входной автоматический выключатель
- Стандарт: серия ABB TMAX; Доступны варианты Schneider или Siemens.
- Включает вспомогательные и сигнальные контакты для контроля состояния переключателя и отключения.
- Дополнительный шунтовой расцепитель для систем пожарной безопасности.
Мониторинг входных электрических параметров
- Использует передовую цифровую обработку сигналов DSP, высокую интеграцию, высокую вычислительную мощность. Точный расчет и калибровка.
- Контролирует такие параметры, как фазное напряжение, линейное напряжение, напряжение нейтрали относительно земли, фазный ток, коэффициенты мощности, коэффициент мощности, частоту системы, гармоники и потребление энергии.
- Обеспечивает сигнализацию превышения предела и контролирует состояние входящего автоматического выключателя.
Технические параметры
| Стандарт | Стандарты заданий типа Pass |
ГБ/Т 7251.12-2013 |
Номинальное рабочее напряжение |
380В | |
Номинальное напряжение изоляции |
660В | |
Номинальное выдерживаемое импульсное напряжение |
6кВ | |
Категория перенапряжения |
лл | |
Электрические параметры |
Степень загрязнения |
3 |
Номинальная частота |
50Гц | |
Номинальный ток |
32А-630А | |
Номинальный кратковременно выдерживаемый ток |
15кА | |
Рейтинг защиты |
IP30 | |
Параметры окружающей среды |
Температура окружающей среды |
-5°С….+40°С |
Относительная влажность |
+40°C при относительной влажности не более 50%, при более низких температурах допускается более высокая относительная влажность, например, 90% при +20°C. |
|
Высота |
≤2000м | |
Другие |
Непыльная среда, без сильных вибраций и ударов |
|
| Ширина(Ш) | дюймы(482,6 мм) | |
Конструктивные особенности |
Высота (В) | 40U(1778мм) |
| Глубина (Г) | 651,2 мм (рекомендуется для установки в шкафы глубиной более 1000 мм) |
|
Материал рамы |
Оцинкованный стальной лист (SGCC) |
|
Материал передней панели |
Холоднокатаный стальной лист (SPCC) |
|
Цвет экстерьера |
Эпоксидное порошковое покрытие.RAL9005 или RAL7035 |
