ОБЗОР ПРОДУКТА

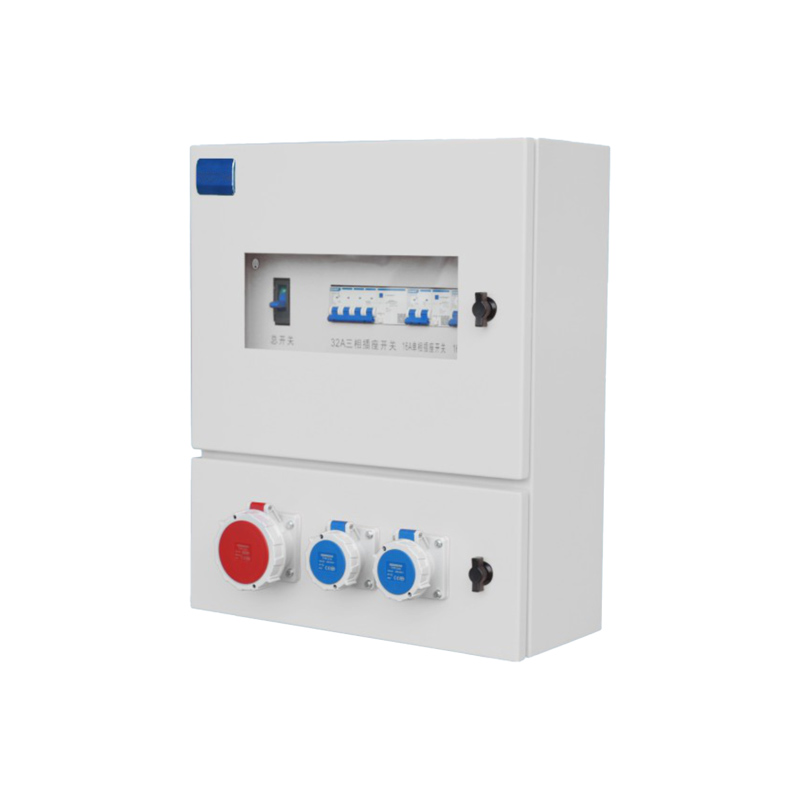

Низковольтная распределительная коробка SP-JXF применяется к трехфазным трехпроводным, трехфазным четырехпроводным и трехфазным пятипроводным системам 400 В и ниже или с током нагрузки не более 630 А для управления, защиты от утечки, перегрузки двигателя, короткого замыкания и короткого замыкания фазы. Коробка разработана в соответствии с фактической конфигурацией, имеет разумную конструкцию, небольшой размер, привлекательный внешний вид, новую структуру, высокую степень защиты, безопасное и надежное использование. Она может широко использоваться на электростанциях, железнодорожном транспорте, в аэрокосмической отрасли, нефтехимическом машиностроении, металлургии, текстильной промышленности, в сфере недвижимости, сталелитейной промышленности и других отраслях для управления и защиты.
СООТВЕТСТВИЕ СТАНДАРТАМ
● GB/T72S1.12-2013 Низковольтные распределительные устройства и узлы управления. Часть 2. Силовые распределительные устройства и узлы управления.
● IEC61439-1 Низковольтные распределительные устройства и узлы управления. Часть 1. Общие правила.
● GB 10233 Базовый метод испытаний низковольтных распределительных устройств и узлов управления.
● GB17625.1-2003 Электромагнитная совместимость. Пределы. Пределы гармонических токовых излучений (входной ток оборудования на фазу ≤ 16 А).
● GB 16838-2005 Методы испытаний на воздействие окружающей среды и степени жесткости для противопожарных электронных изделий.
● GB 4208 Степени защиты, обеспечиваемые корпусом (код IP).
● Код GB50171-2002 . для строительства и приемки комплектного распределительного щита и электрооборудования вторичной цепи. Монтаж оборудования.
● GB14287.1~3-2005 Система сигнализации и управления для предотвращения электрических пожаров
3 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ И ПРЕИМУЩЕСТВА
Лучшая защита поверхности
3.1.1 Внедрено немецкое экологически чистое и высоковольтное электростатическое распылительное автоматическое оборудование.
3.1.2 На поверхности напыляемой детали образуется остеклованная пленка, а поверхностное покрытие изделия получается равномерным и привлекательным по цвету;
3.1.3 Толщина мембраны после однократного напыления составляет 60 мкм〜80 мкм, а погрешность измерения толщины покрытия составляет ±20 мкм;
3.1.4 Адгезия при распылении соответствует национальному стандарту уровня 0, который может выдержать 168-часовое испытание в соляном тумане;
Надежная схема электрического подключения
3.2.1 Миниатюрный автоматический выключатель подключается с помощью индивидуальной шины, отвечающей требованиям по повышению температуры и электрическим зазорам;
3.2.2 Вся система соединена с помощью надежного кабеля национального стандарта;
3.2.3 Медная шина обрабатывается на оборудовании с цифровым числовым программным управлением с высокой точностью обработки, что эффективно предотвращает ненадежный контакт, вызванный установочным напряжением медной шины;
3.2.4 Современное оборудование для холодного прессования выводов обеспечивает надежное соединение проводника с компонентами;
7+5 комплексных стандартов тестирования
Проверка конструкции согласно IEC61439-1
| Инспекция конструкции | Проверка производительности |
| 1-Прочность материалов и деталей | 1-Диэлектрические свойства |
| 2-Класс защиты комплектного оборудования | 2-Проверка повышения температуры |
| 3- Электрический зазор и путь утечки | 3-Стойкость к короткому замыканию |
| 4 – Целостность защиты от поражения электрическим током и защитной цепи |
4-Электромагнитная совместимость |
| 5- Комбинация коммутационных устройств и компонентов | 5- Механическая эксплуатация |
| 6 – Внутренняя схема и подключение | |
| 7-Внешний терминал |
4. Условия окружающей среды для использования
4.1 Температура окружающего воздуха не должна быть выше +40°C и ниже -25°C, а средняя температура в течение 24 ч не должна быть выше +35°C. В противном случае мощность должна быть снижена в соответствии с фактической ситуацией;
4.2 Высота над уровнем моря в месте использования не должна превышать 2000 м;
4.3 Относительная влажность окружающего воздуха не должна превышать 50% при максимальной температуре +40°C, а высокая относительная влажность допускается при более низкой температуре (90% при +20°C). Однако следует учитывать изменение температуры, иногда вызываемое конденсацией;
4.4 При установке изделия уклон относительно вертикальной плоскости не должен превышать 5°;
4.5 Изделие должно быть установлено в месте, где нет сильной вибрации и ударов, и которое не вызовет коррозию электрических компонентов. Проблема может быть решена путем консультации с производителем в случае, если у пользователей есть особые требования.
5 Технические Параметры
| Технические параметры | SP-JXF |
| Номинальный ток (А) | 630 |
| Номинальное напряжение изоляции Ui (В переменного тока) | 690 |
| Номинальное рабочее напряжение (В переменного тока) | 400 |
| Номинальное импульсное выдерживаемое напряжение (кВ) | 8 |
| Частота (Гц) | 50 |
| Номинальный кратковременно выдерживаемый ток Icw (KA/1S) | 20 |
| Степень защиты ИС | ≤IP65 |
| Операция | В помещении, на открытом воздухе |
| Максимальная высота (м) | 2000 |
| Средняя температура окружающей среды (°C) | 35 |
| Степень загрязнения | 3 |
| Материал коробки | Холоднокатаный стальной лист, нержавеющая сталь, АБС и ПК |
| Покрытие | Электростатическое распыление порошка эпоксидной смолы |
| Цвет | RAL7035 RAL7035 (промышленный ясень), индивидуальный |
| Изоляционный материал внутри коробки | Высокая термостойкость и огнестойкость |
7. Габариты и установочные размеры

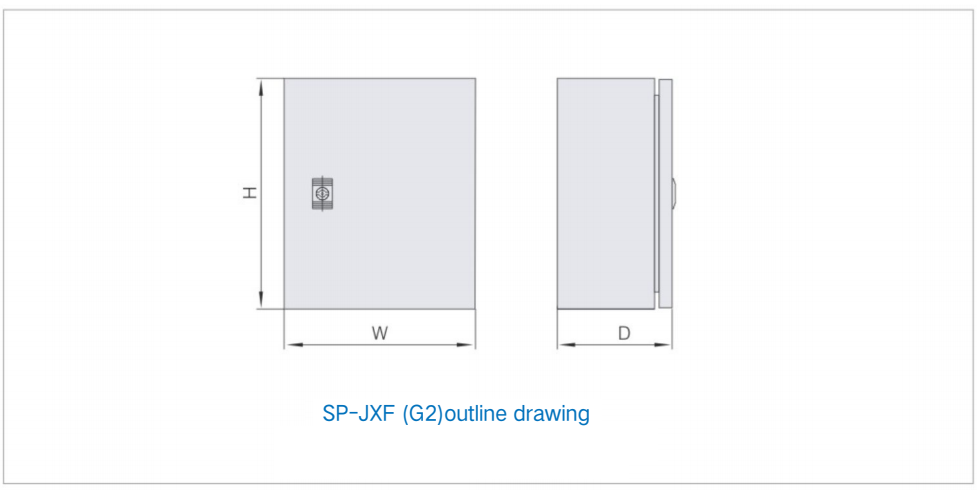

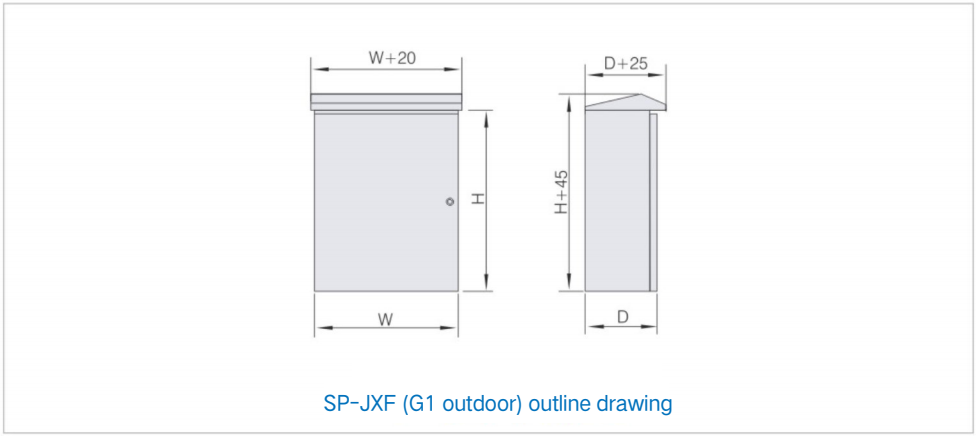

Контур SP-JXF и установочные размеры
| Габаритные размеры | Высота (В) | Ширина (Ш) | Глубина (Г) |
| 2520/14 | 250 | 200 | 140 |
| 3025/14 | 300 | 250 | 140 |
| 3025/18 | 300 | 250 | 180 |
| 3030/14 | 300 | 300 | 140 |
| 3030/18 | 300 | 300 | 180 |
| 4030/14 | 400 | 300 | 140 |
| 4030/20 | 400 | 300 | 200 |
| 5040/14 | 500 | 400 | 140 |
| 6040/20 | 600 | 400 | 200 |
| 6040/23 | 600 | 400 | 230 |
| 6050/14 | 600 | 500 | 140 |
| 6050/20 | 600 | 500 | 200 |
| 6050/23 | 600 | 500 | 230 |
| 7050/16 | 700 | 500 | 160 |
| 7050/20 | 700 | 500 | 200 |
| 7050/23 | 700 | 500 | 230 |
| 8060/20 | 800 | 600 | 200 |
| 8060/23 | 800 | 600 | 230 |
| 8060/25 | 800 | 600 | 250 |
| 10080/20 | 1000 | 800 | 200 |
| 10080/25 | 1000 | 800 | 250 |
| 10080/30 | 1000 | 800 | 300 |

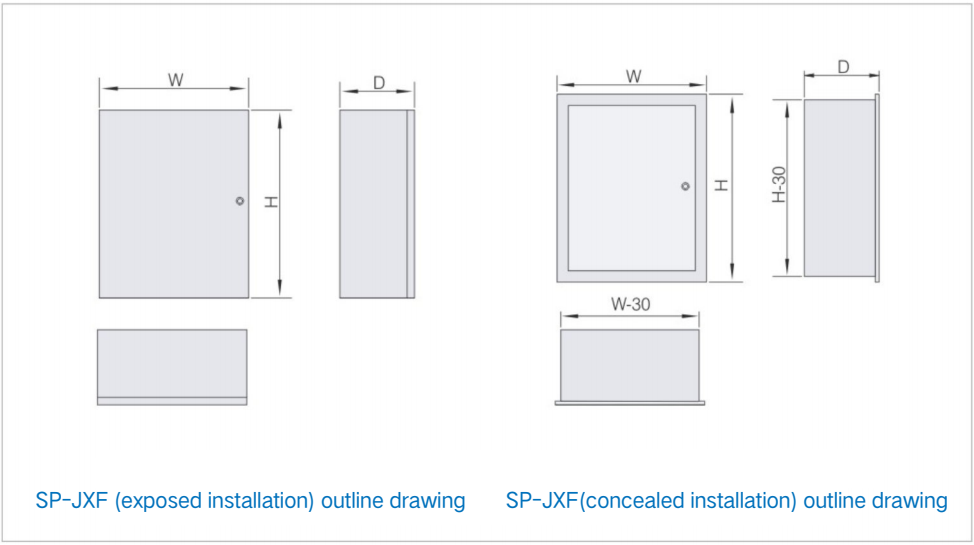

7.1. Контур SP-JXF и установочные размеры
| Габаритные размеры | Высота (В) | Ширина (Ш) | Глубина (Г) |
| 3025/15 | 300 | 250 | 150 |
| 3025/18 | 300 | 250 | 180 |
| 3030/15 | 300 | 300 | 150 |
| 3030/18 | 300 | 300 | 180 |
| 4030/15 | 400 | 300 | 150 |
| 4030/20 | 400 | 300 | 200 |
| 5040/15 | 500 | 400 | 150 |
| 5040/20 | 500 | 400 | 200 |
| 6040/15 | 600 | 400 | 150 |
| 6040/20 | 600 | 400 | 200 |
| 6050/15 | 600 | 500 | 150 |
| 6050/20 | 600 | 500 | 200 |
| 7050/15 | 700 | 500 | 150 |
| 7050/20 | 700 | 500 | 200 |
| 7060/15 | 700 | 600 | 150 |
| 7060/20 | 700 | 600 | 200 |
| 8060/20 | 800 | 600 | 200 |
| 8060/25 | 800 | 600 | 250 |
| 8070/20 | 800 | 700 | 200 |
| 8070/25 | 800 | 700 | 250 |
| 10080/20 | 1000 | 800 | 200 |
| 10080/25 | 1000 | 800 | 250 |
8 Инструкция по заказу
При заказе обратите внимание:
8.1 Модель;
8.2 Способ установки;
8.3 Форму конструкции;
8.4 Схему системы и принципиальную схему управления;
8.5 В случае особых требований проблема может быть решена путем консультации.
