1 Обзор продукта
Низковольтный закрытый измерительный ящик SP-XJ1 применяется в однофазных двухпроводных, трехфазных четырехпроводных и трехфазных пятипроводных системах 50 Гц, 500 В и ниже или с током нагрузки не более 200 А. Он измеряет и управляет системой потребления электроэнергии. Ящик имеет разумную конструкцию, небольшой объем и привлекательный внешний вид.
2 Соответствие стандартам
● GB7251.3 Низковольтные распределительные устройства и узлы управления. Часть 3. Частные требования к низковольтным распределительным устройствам и узлам управления, предназначенным для установки в местах, к которым имеют доступ неквалифицированные лица для их использования. Распределительные щиты.
● IEC61439-3 Низковольтные распределительные устройства и узлы управления. Часть 3. Распределительные щиты, предназначенные для эксплуатации обычными лицами.

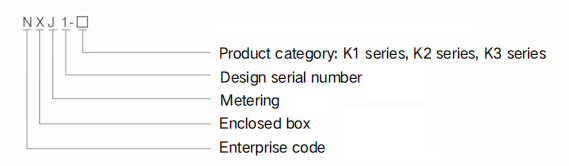

3 Модель и ее значение
4. Условия окружающей среды для использования
3.1 Высота над уровнем моря не должна превышать 2000 м.
3.2 Температура окружающего воздуха должна быть не выше +40°С и не ниже -25°С.
3.3 Среднемесячная относительная влажность воздуха при температуре +20°С не должна превышать 90%.
3.4 Изделие следует устанавливать в месте, не подверженном сильной вибрации и ударам.
3.5 Изделие должно быть установлено в месте, где нет опасности взрыва. В среде не должно быть газа и токопроводящей пыли, способных вызвать коррозию металла и повреждение изоляции.
5. Условия окружающей среды для использования

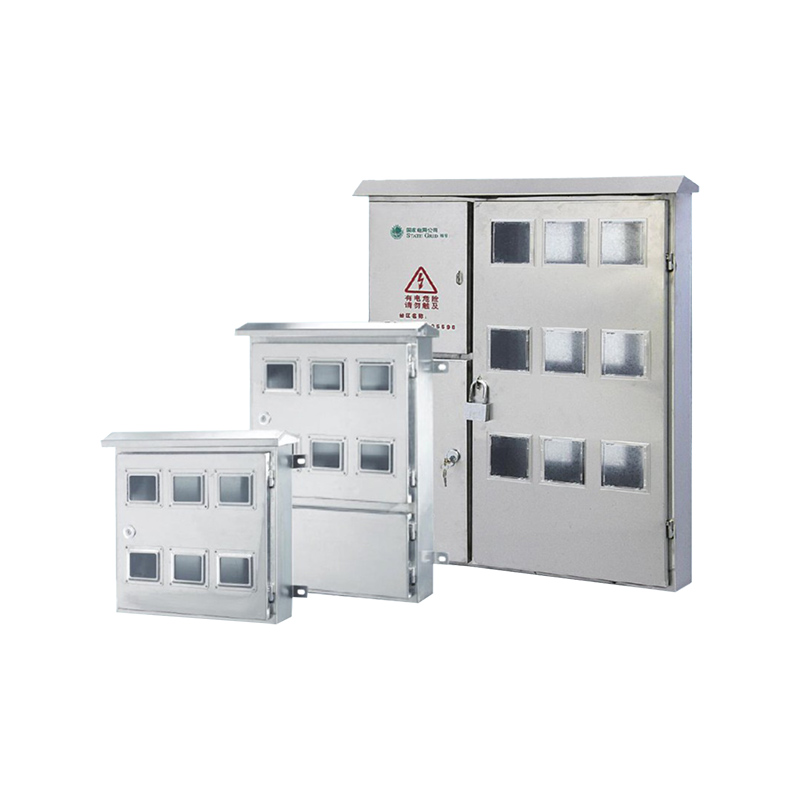

Конструктивные характеристики SPXJ1 (серия K1)
Корпус низковольтного закрытого измерительного щитка SP-XJ1 (серия K1) изготовлен из высококачественной стальной пластины толщиной 1,2 мм или более, а поверхность покрыта эпоксидной смолой с порошковым покрытием привлекательного цвета. После электростатического напыления внешний вид становится привлекательным и благородным.
a. Классификация на основе структурных характеристик: сварной тип, сборный тип и разъемный тип.
b. Различные новые окна и калитки, безопасная и удобная эксплуатация.
c. Степень защиты внутри помещения: IP40; степень защиты снаружи: IP43.
d. Различные оптимизированные структурные формы. Такие формы применимы для установки различных счетчиков ватт-часов и могут эффективно отвечать требованиям предотвращения краж электроэнергии.
Конструктивные характеристики SPXJ1 (серия К2)
Корпус низковольтного закрытого измерительного щитка SP-XJ1 (серия K2) отформован из SMC и DMC ненасыщенных полиэфирных смол, армированных стекловолокном. Он характеризуется надежными изоляционными характеристиками, высокой прочностью, хорошей огнестойкостью, коррозионной стойкостью, стойкостью к старению, новым внешним видом, гладкой и привлекательной поверхностью. Этот продукт имеет строгую конструкцию, защищающую от дождя, которая применима для наружной установки.
Конструктивные характеристики SPXJ1 (серия К3)
Корпус низковольтного закрытого измерительного щитка SP-XJ1 (серия K3) изготовлен из нового экологически чистого пластикового ПК. Он характеризуется надежной изоляцией, высокой прочностью, хорошей прозрачностью, устойчивостью к старению, устойчивостью к кислотным дождям, устойчивостью к соляному туману, устойчивостью к высоким температурам, устойчивостью к низким температурам, ударопрочностью, новым внешним видом, гладкой и привлекательной поверхностью. Этот продукт имеет строгую конструкцию, защищающую от дождя, которая применима для наружной установки. Он также имеет хорошую вентиляцию, рассеивание тепла и другие функции, а нормальный срок службы составляет 20 лет. Электросчетчик имеет привлекательный внешний вид, хорошо сложен, гладкий, компактный по структуре и разумный по компоновке.
Конструктивные характеристики SP-XJ1 (серия К3)
Крышка коробки сблокирована с коробкой с помощью крючка и специального винта с навесным замком и может быть открыта только персоналом электроуправления с помощью специального гаечного ключа и ключа.
Коробка счетчика серии K3 состоит из однофазной и трехфазной частей, которая применима к системе электроснабжения с переменным током частотой 50 Гц или 60 Гц, номинальным напряжением 220 В, 380 В, 690 В и номинальным рабочим током 10-200 А.
6. Габариты и установочные размеры

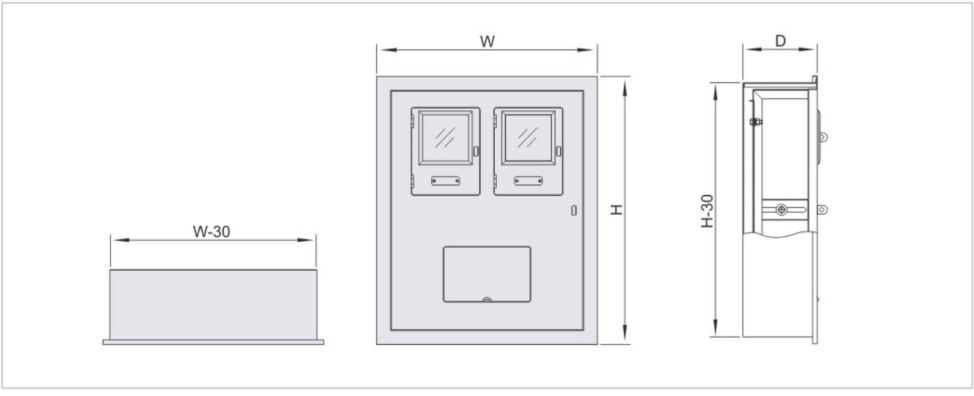

6.1 Контур SP-XJ1 и установочные размеры
Примечание: Приведенные выше данные приведены только для справки. Наша компания оставляет за собой право изменять данные.
| Количество пользователей | (мм)Габаритные размеры (мм) | M(Количество цепей) | ||
| ЧАС | Вт | Д | ||
| SP-XJ1-1 | 580 | 380 | 160 | 6 |
| SP-XJ1-2 | 580 | 480 | 160 | 10 |
| SP-XJ1-3 | 580 | 670 | 160 | 12 |
| SP-XJ1-4 | 830 | 480 | 160 | 15 |
установке.

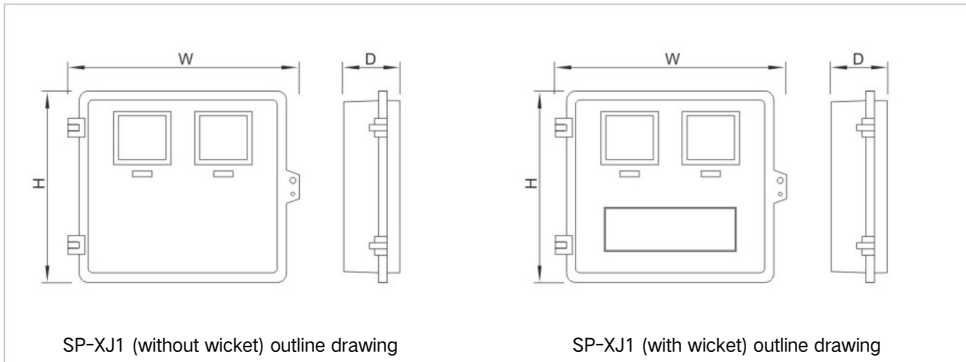

6.1 Габариты и установочные размеры SP-XJ1 (серия K2)
Спецификация размеров SP-XJ1 (без калитки)
| Количество пользователей | (мм)Габаритные размеры (мм) | ||
| ЧАС | Вт | Д | |
| SP-XJ1 -1 | 330 | 255 | 153 |
| SP-XJ1-2 | 355 | 441 | 153 |
| SP-XJ1-3 | 355 | 596 | 153 |
| SP-XJ1-4 | 561 | 443 | 153 |
| SP-XJ1-6 | 561 | 598 | 153 |
Спецификация размеров SP-XJ1 (с калиткой)
| Количество пользователей | Габаритные размеры (мм) | ||
| ЧАС | Вт | Д | |
| SP-XJ1-1 | 355 | 255 | 153 |
| SP-XJ1-2 | 355 | 441 | 153 |
| SP-XJ1-3 | 355 | 596 | 153 |
| SP-XJ1-4 | 561 | 443 | 153 |
| SP-XJ1-6 | 561 | 598 | 153 |

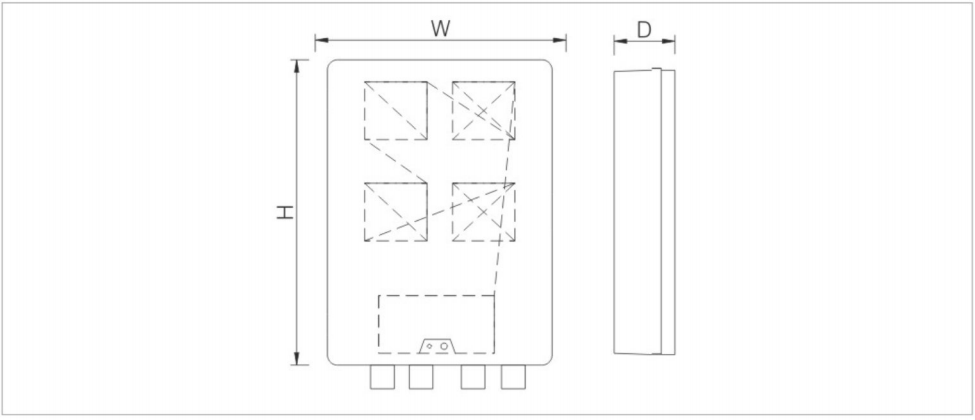

Габариты и установочные размеры SP-XJ1 (серия K3)
| Количество пользователей | Габаритные размеры (мм) | ||
| ЧАС | Вт | Д | |
| SP-XJ1-1 | 363 | 197 | 140 |
| SP-XJ1-2 | 420 | 370 | 142 |
| SP-XJ1-4 | 640 | 370 | 142 |
| SP-XJ1-6 | 640 | 510 | 142 |
| SP-XJ1-8 | 640 | 665 | 142 |
| SP-XJ1-9 | 355 | 968 | 125 |
| SP-XJ1-12 | 1009 | 994 | 125 |
| SP-XJ1-1 (трехфазный) | 590 | 313 | 125 |
7 Инструкция по заказу
При заказе обратите внимание:
6.1 Модель;
6.2 Способ установки;
6.3 Форма конструкции;
6.4 Схема системы;
6.5 В случае особых требований проблема может быть решена путем консультации.
