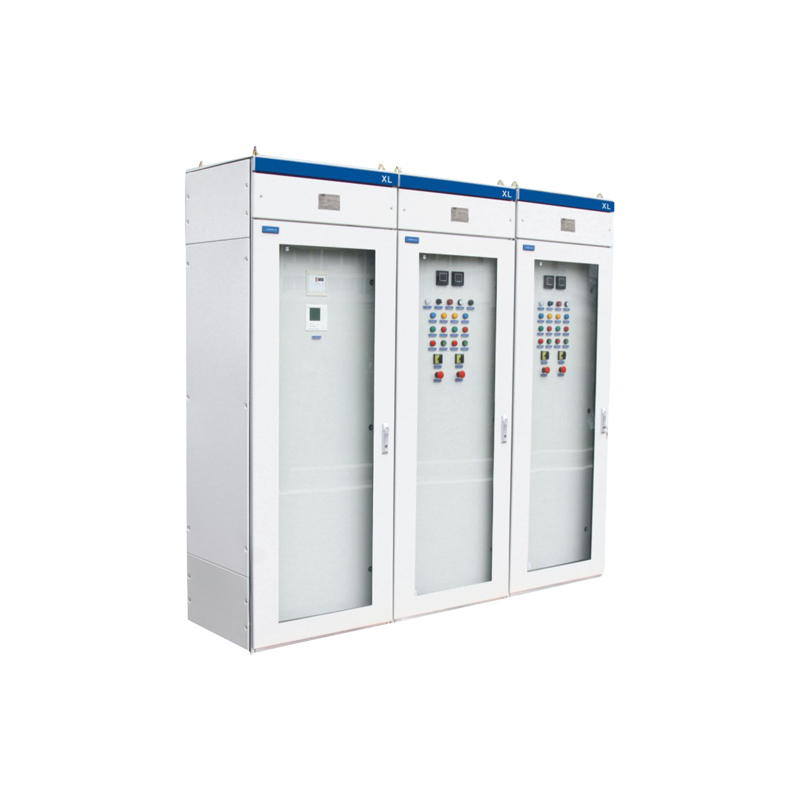

1 Обзор продукта
Низковольтный распределительный шкаф SP-XL подходит для трехфазной трехпроводной, трехфазной четырехпроводной, трехфазной пятипроводной системы 400 В и ниже и используется для распределения освещения. Он имеет характеристики гибкой схемы распределения питания, удобного комбинирования, прочного комбинирования и новой структуры. Он может широко использоваться на электростанциях, железнодорожном транспорте, в аэрокосмической отрасли, в литейном производстве нефти, металлургии, текстильной промышленности, в сфере недвижимости, сталелитейной промышленности и других отраслях.
2 Соответствие стандартам
● GB/T72S1.12-2013 Низковольтные распределительные устройства и узлы управления. Часть 2. Силовые распределительные устройства и узлы управления.
● IEC61439-1 Низковольтные распределительные устройства и узлы управления. Часть 1. Общие правила.
● GB 10233 Базовый метод испытаний низковольтных распределительных устройств и узлов управления.
● GB17625.1-2003 Электромагнитная совместимость. Пределы. Пределы гармонических токовых излучений (входной ток оборудования на фазу ≤ 16 А).
● GB 16838-2005 Методы испытаний на воздействие окружающей среды и степени жесткости для противопожарных электронных изделий.
● GB 4208 Степени защиты, обеспечиваемые корпусом (код IP).
● Код GB50171-2002 . для строительства и приемки комплектного распределительного щита и электрооборудования вторичной цепи. Инженерное обеспечение по монтажу
3 Технические характеристики и преимущества
Лучшая защита поверхности
3.1.1 Внедрено немецкое экологически чистое и высоковольтное электростатическое распылительное автоматическое оборудование.
3.1.2 На поверхности напыляемой детали образуется остеклованная пленка, а поверхностное покрытие изделия получается равномерным и привлекательным по цвету;
3.1.3 Толщина мембраны после однократного напыления составляет 60 мкм ~ 80 мкм, а погрешность измерения толщины покрытия составляет ± 20 мкм;
3.1.4 Адгезия при распылении соответствует национальному стандарту уровня 0, который может выдержать 168-часовое испытание в соляном тумане;
Высококачественный дизайн корпуса
3.2.1 Шкаф спроектирован на основе передовой стандартной и модульной концепции дизайна, с прочной и утонченной структурой;
3.2.2 Дверца шкафа имеет наклонный край, что является простым и щедрым; специальная конструкция замка дверцы распределительного шкафа показывает высокое качество шкафа;
3.2.3 Дизайн является профессиональным, и были рассмотрены различные методы электропроводки, установки и пространства для электропроводки для клиентов;
3.2.4 Он проходит чрезвычайно жесткие испытания на короткое замыкание, а качество является надежным и гарантированным;
Надежная схема электрического подключения
3.3.1 Медь T2 используется для главной медной шины и ответвления медной шины. Усовершенствованный процесс обработки поверхности медной шины гарантирует отсутствие окисления. Неэлектрическая контактная поверхность является термоусадочной и изолированной;
3.3.2 Медная шина обрабатывается на оборудовании с цифровым числовым программным управлением с высокой точностью обработки, что эффективно предотвращает ненадежный контакт, вызванный установочным напряжением медной шины;
3.3.3 Современное оборудование для холодного прессования выводов обеспечивает надежное соединение проводника с компонентами;
7+5 комплексных стандартов тестирования
Проверка конструкции согласно IEC61439-1
Инспекция конструкции | Проверка производительности |
1-Прочность материалов и деталей | 1-Диэлектрические свойства |
2-Класс защиты комплектного оборудования | 2-Проверка повышения температуры |
3-Электрический зазор и путь утечки | 3-Стойкость к короткому замыканию |
4-Целостность защиты от поражения электрическим током и защитной цепи |
4 – Электромагнитная совместимость |
5-Комбинация коммутационных устройств и компонентов | 5-Механическая эксплуатация |
6 – Внутренняя схема и подключение | |
7- Внешний терминал v |
4. Условия окружающей среды для использования
4.1 Место использования не должно превышать 4500 м над уровнем моря. Если оборудование установлено выше 2000 м, мощность оборудования должна быть соответственно уменьшена.
4.2 В помещении без пыли, едких газов и дождевой воды.
4.3 Температура окружающего воздуха: верхний предел температуры окружающего воздуха составляет +40°С, нижний предел температуры окружающего воздуха -25°С. Среднее значение температуры, измеренное в течение 24 ч, не должно превышать +35°С;
4.4 Место использования должно быть без вибрации и толчков, а уклон установки не должен превышать 5°;
4.5 Проблема может быть решена путем консультации с производителем в случае, если у пользователей есть особые требования.
5 Технические Параметры
Технические параметры | SP-XL |
Номинальный ток (А) | ≤1250 |
Номинальное напряжение изоляции Ui (В переменного тока) | 800 |
Номинальное рабочее напряжение (В переменного тока) | 400 |
Номинальное импульсное выдерживаемое напряжение (кВ) | 8 |
Частота (Гц) | 50 |
Номинальный кратковременно выдерживаемый ток Icw (KA/1S) | ≤30 |
Степень защиты ИС | ≤IP65 |
Операция | В помещении, на открытом воздухе |
Максимальная высота (м) | 2000 |
Средняя температура окружающей среды (°C) | 35 |
Степень загрязнения | 3 |
Материал коробки | Холоднокатаный стальной лист, нержавеющая сталь и пластина из алюмоцинка |
Покрытие | Электростатическое распыление порошка эпоксидной смолы |
Цвет | RAL7035 RAL7035 (промышленный ясень), индивидуальный |
Изоляционный материал внутри коробки | Высокая термостойкость и огнестойкость |
Структура кабинета министров | Сборочный тип, сварной тип |
6 Структурные характеристики
6.1 Низковольтный распределительный шкаф SP-XL собирается из С-образного профиля. Каркас и специальные опорные детали производятся и поставляются нашей компанией для обеспечения точности и качества шкафа. Детали шкафа спроектированы по модульному принципу с высоким коэффициентом обобщения, которые могут быть изготовлены заранее.
6.2 Степень защиты: степень защиты изделия может достигать IP65, а в шкафу используются высокопрочная и жесткая вилочная цепь и дверной замок; уплотнительная полоса дверной панели изготовлена из экологически чистых вспененных материалов на основе полиуретана.
6.3 Обработка корпуса: изделия обрабатываются на автоматической сборочной линии с лазером, числовым программным управлением, роботом и другим оборудованием с высокой точностью обработки, без трещин и сколов, а углы и края закруглены, что делает их аккуратными и привлекательными.
6.4 Антикоррозионная способность: поверхность коробки изготовлена из нетоксичного термореактивного чистого полиэфирного порошка без содержания ТГИЦ компании Akzo Nobel с превосходной атмосферостойкостью, износостойкостью, химической стойкостью и тройными защитными свойствами.
6.5 Заземление дверцы прибора, установленной с электрическими компонентами, соединено с рамой несколькими отожженными медными проводами. Детали установки и рама шкафа должны быть соединены накатной шайбой, а весь шкаф должен образовывать полную систему защиты заземления.
6.6 Медная шина T2 в шкафу изготовлена методом лужения, что обеспечивает стабильное контактное сопротивление, высокую влагостойкость, коррозионную стойкость и дымонепроницаемость, что позволяет снизить загрязнение окружающей среды.
7. Габариты и установочные размеры

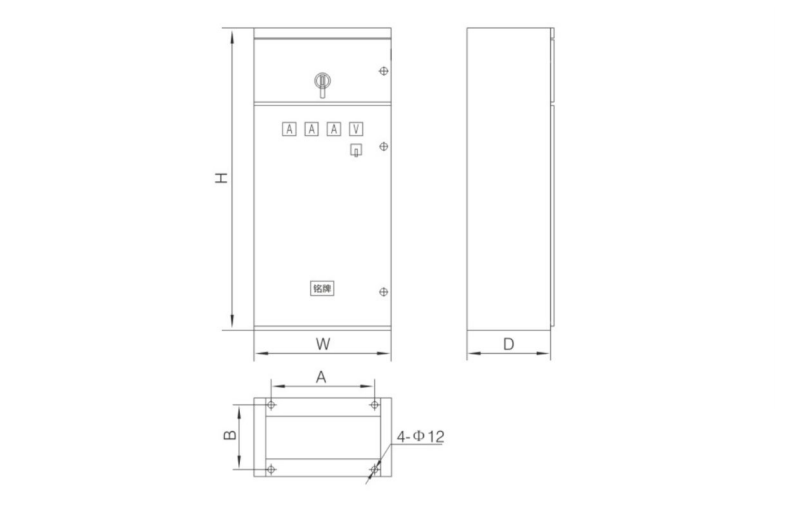

Низковольтный закрытый силовой шкаф XL. Чертеж с размерами и установочными размерами.

Высота | Ширина | Глубина | Установочный размер BxA (профиль C) |
1600 | 600 | 400 | 300*500 |
1600 | 600 | 500 | 400*500 |
1800 | 600 | 400 | 300*500 |
1800 | 600 | 500 | 400*500 |
1800 | 800 | 400 | 300*700 |
1800 | 800 | 500 | 400*700 |
2000 | 800 | 400 | 300*700 |
2000 | 800 | 500 | 400*700 |
Примечание:
1. Размеры шкафа могут быть определены в соответствии с требованиями чертежей, предоставленных заказчиком.
2. Размеры, указанные на рисунке, не включают размеры двери, а также левой и правой защитных панелей.
3. Если у заказчика нет требований, дверь должна быть снабжена двумя или более круглыми железными замками.

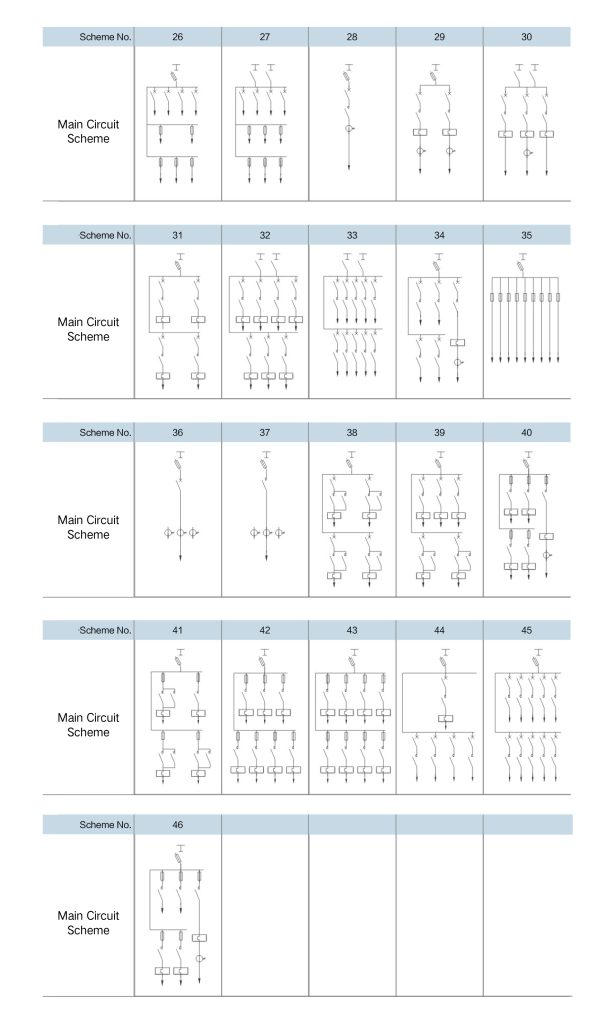

8. Схема основной цепи
Описание символа:
” ” — предохранительный выключатель: модель может быть серий QSA, HR5, HR6 (работает в коробке);
” ” — разъединитель: модель может быть серий QA, QP;
” ” — предохранительный выключатель: модель может быть серий RTO, NT00 и т. д.
” ” — автоматический выключатель: модель может быть M1, DZ15, DZ20, DZ47 и т. д.;
” ” — контактор: модель может быть серий CJ20, B, CJX1, CJX2, N и т. д.;
” ” — тепловое реле: модель может быть серий JR20, JRS1, JRS2, N и т. д.;
” ” — трансформатор тока: модель может быть BH-0.66, LMZJ1-0.5, LMK1-0.66 и т. д.
Вышеуказанные модели продуктов могут быть указаны пользователями отдельно.


9 Инструкция по заказу
При заказе обратите внимание:
9.1 Модель изделия;
9.2 Схему главной цепи и план компоновки;
9.3 Электрическую принципиальную схему вспомогательной цепи;
9.4 Список компонентов в шкафу (спецификация главной шины);
9.5 Цвет шкафа (поставляется в соответствии с RAL7035 (стандарт) в случае отсутствия требований)
и размеры шкафа;
9.6 Другие специальные требования, несовместимые с нормальными условиями эксплуатации изделия.
