ХАРАКТЕРИСТИКИ ПРОДУКТА
● Применяется в специальных водонепроницаемых, пыленепроницаемых и коррозионно-стойких местах.
● Исполнительный стандарт: IEC60529, EN 60309, IP65.

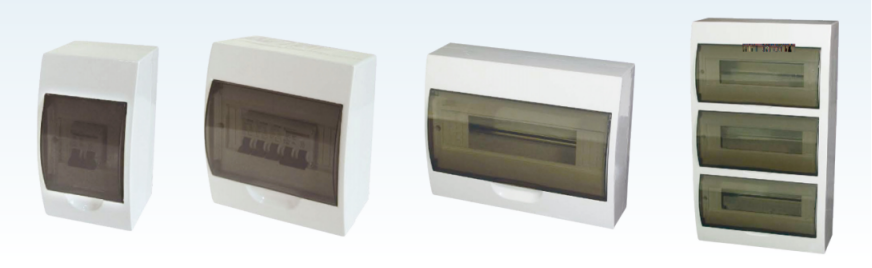

ТЕХНИЧЕСКИЕ ДАННЫЕ
| Размеры железного основания | Размеры пластиковой базы | ||
| Модель | ДxШxВ(мм) | Модель | ДxШxВ(мм) |
| АН-ТСМ-2 | 99×140×60 | АН-ТСМ-2ways | 90×140×60 |
| АН-ТСМ-4 | 107×190×85 | АН-ТСМ-4пути | 112×200×66 |
| АН-ТСМ-6 | 143×190×85 | АН-ТСМ-6ways | 150×200×66 |
| АН-ТСМ-8 | 179×190×85 | АН-ТСМ-8путей | 184×200×66 |
| АН-ТСМ-10 | 222×200×85 | АН-ТСМ-10путей | 222×200×66 |
| АН-ТСМ-12 | 250×190×85 | АН-ТСМ-12путей | 256×200×66 |
| АН-ТСМ-15 | 306×190×85 | АН-ТСМ-15путей | 310×200×66 |
| АН-ТСМ-18 | 361×217×85 | АН-ТСМ-18путей | 365×220×76 |
| АН-ТСМ-24 | 252×310×85 | АН-ТСМ-24пути | 257×310×76 |
| АН-ТСМ-36 | 290×475×85 | АН-ТСМ-36путей | 293×455×76 |
| АН-ТСМ-45 | 473×326×76 | АН-ТСМ-45путей | 473×326×76 |

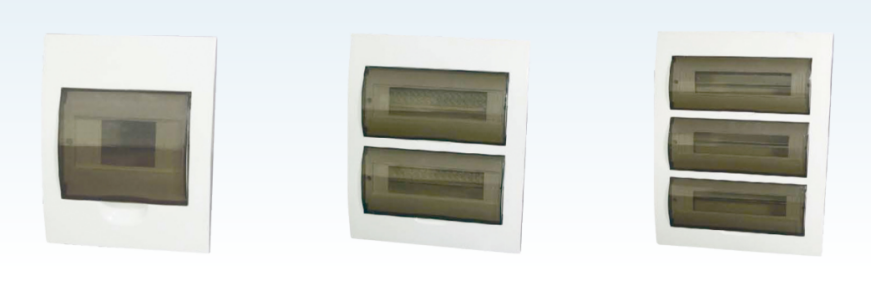

| Модель | Д(мм) | Ш(мм) | Хм) |
| МИН-ТСМ-2 | 90 | 140 | 60 |
| МИН-ТСМ-4 | 112 | 210 | 100 |
| МИН-ТСМ-6 | 148 | 210 | 100 |
| МИН-ТСМ-8 | 184 | 210 | 100 |
| МИН-ТСМ-10 | 222 | 210 | 100 |
| МИН-ТСМ-12 | 256 | 210 | 100 |
| МИН-ТСМ-15 | 312 | 210 | 100 |
| МИН-ТСМ-18 | 364 | 222 | 100 |
| МИН-ТСМ-24 | 270 | 325 | 100 |
| МИН-ТСМ-36 | 305 | 473 | 100 |
| МИН-ТСМ-45 | 473 | 326 | 100 |
