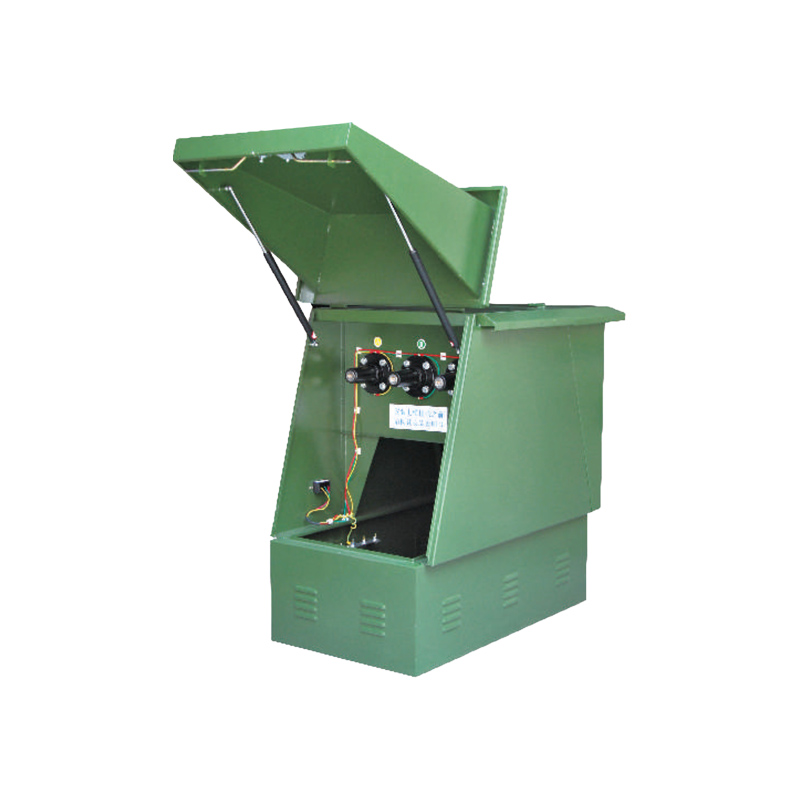

Описание продукта
Данная серия кабельных ответвительных коробок подходит для наружных распределительных сетей переменного тока частотой 50 Гц, номинальным напряжением 12 кВ,
а также для линий ввода и вывода кабеля. Они широко используются в промышленных парках, жилых кварталах, торговых центрах,
районах добычи полезных ископаемых, аэропортах, железных дорогах, портах, электростанциях и других сетях распределения электроэнергии. , особенно подходит
для проектов по преобразованию городских электросетей. имеют:
1. Полностью изолированы, полностью герметичны и не требуют обслуживания. Надежная защита личной безопасности.
2. Упростить систему городской кабельной сети и сэкономить инвестиции.
3. Наружного типа, пыленепроницаемый, влагонепроницаемый, устойчивый к затоплению, устойчивый к коррозии, сильная адаптивность к окружающей среде,
гибкая комбинация, линии доступа от двух до восьми, может соответствовать различным
требованиям к линиям соединений.
4. Малый размер, компактная конструкция, красивый внешний вид, простая установка, не требует обслуживания; имеется
дисплей в реальном времени, может быть оснащен индикатором короткого замыкания и может быть оснащен грозозащитным разрядником.
5. Малая занимаемая площадь, низкая высота, красивый внешний вид, может гармонировать с окружающей средой; Гибкие
и разнообразные схемы электропроводки, монтаж и эксплуатация чрезвычайно удобны.
6. Кабельный наконечник 200 А можно подключать и отключать под нагрузкой, он выполняет функцию разъединителя. Его
можно установить вместе с индикатором короткого замыкания для быстрого определения места неисправности.
7. Любая комбинация выключателей нагрузки или автоматических выключателей и кабельных муфт может использоваться для повышения гибкости
эксплуатации линии, технического обслуживания и капитального ремонта, сокращения времени отключения электроэнергии на линии и повышения надежности электроснабжения. Он может быть
частью шкафа кольцевой сети или станции открытия и закрытия, что снижает общую стоимость системы.
Нормальные условия эксплуатации
1. Высота над уровнем моря не превышает 1000 метров.
2. Температура рабочей среды: -30°C~40C.
3. Относительная влажность воздуха меньше или равна 95%.
4. Окружающий воздух не должен быть явно загрязнен горючим газом, но он может быть подвержен воздействию дыма, пыли
и едких газов.
Уровень загрязнения не должен превышать уровень II, указанный в GB/T5582.
5. Отсутствует частая сильная вибрация.
Основные технические параметры
| имя | урит | параметр | Замечание |
| Номинальное напряжение | КВ | 12 | Может быть оснащен выключателями нагрузки, автоматическими выключателями, предохранителями и другим оборудованием, а его технические параметры также можно увидеть в описании аксессуаров. |
| Номинальная частота | А | 50 | |
| Номинальный ток | Гц | 630 | |
| Выдерживаемое напряжение промышленной частоты в течение 1 мин. | КВ | 42 | |
| Выдерживаемое напряжение грозового импульса | КВ | 75 | |
| Уровень защиты | IP54 | ||
| Размеры (длина*ширина*высота) | мм | 650*1150*880~1300*1500*1200 | |
Уведомление о заказе
При заказе ответвительной коробки высоковольтного кабеля заказчику (пользователю) необходимо предоставить следующую информацию:
а. Модель ответвительной коробки — европейская или американская.
б. Схема электропроводки или количество ответвлений, тип разрядника;
C. Выбирайте отечественные или импортные кабельные аксессуары;
г. Оснащен ли он индикатором наличия тока и индикатором короткого замыкания
;
пластина и т.д.;
г. Другие специальные требования могут быть согласованы с производителем.
