Описание продукта

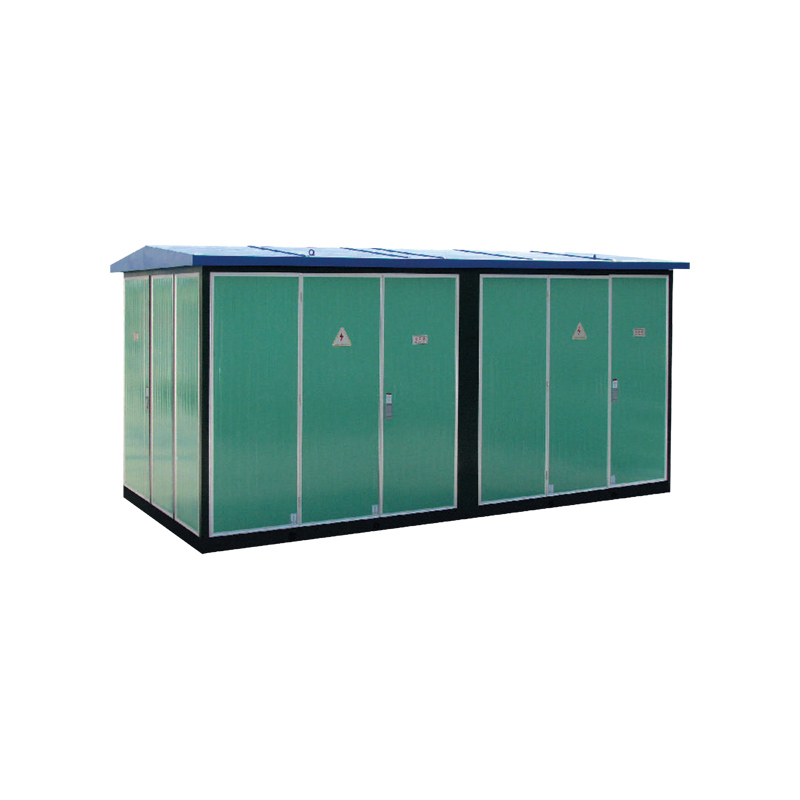

Сборные подстанции серии YBM, YBP (ZBW) объединяют высоковольтное электрооборудование, трансформаторы и
низковольтное электрооборудование в компактный комплект распределительных устройств, которые используются в городских
высотных зданиях, городских и сельских зданиях, роскошных виллах, скверах, жилых комплексах,
зонах высокотехнологичного развития, малых и средних заводах, шахтах и нефтяных месторождениях, а также временных строительных
местах использования электроэнергии, для системы распределения электроэнергии для приема и распределения электроэнергии.
Сборные подстанции серии YBM, YBP (ZBW) обладают характеристиками прочного комплекта, небольшого размера,
компактной конструкции, безопасной и надежной эксплуатации, удобного обслуживания и мобильности. По сравнению с обычными
подстанциями наземного строительства они представляют собой подстанции коробчатого типа с такой же мощностью. Площадь подстанции обычно составляет всего
1/10 ~ 1/5 от обычной подстанции, что значительно снижает проектную рабочую нагрузку и объем строительства, а также
снижает стоимость строительства. В системе распределения электроэнергии он может использоваться в
системе распределения электроэнергии кольцевой сети, а также может использоваться в системе распределения электроэнергии с двойным питанием или в системе распределения электроэнергии с радиационным оконечной точкой. Это новый
полный комплект оборудования для строительства и преобразования городских и сельских подстанций.
Этот продукт соответствует стандарту SD320 «Технические условия для подстанций коробчатого типа» GB 17467-2010
«Высоковольтные/низковольтные сборные подстанции».
Нормальные условия эксплуатации
1. Высота: 1000 м и ниже;
2. Температура окружающей среды: -25°C~+40°C, средняя температура в течение 24-часового периода не превышает +35°C;
3. Скорость ветра: не более 35 м/с;
4. Относительная влажность воздуха: не более 0,4 м/с2, а вертикальное ускорение не более 0,2 м/с; 5.
Горизонтальное ускорение землетрясения: не более 90% (+25°C);
6. На месте использования не должно быть токопроводящей пыли, едких, легковоспламеняющихся и взрывоопасных материалов, вредных для металлов и изоляции;
7. На месте установки не должно быть сильной вибрации, а вертикальный уклон не более 3 градусов.
Примечание: особые условия использования следует согласовывать с нашей компанией при заказе.
Основные технические параметры
| Серийный номер | проект | Единица | Высоковольтные электроприборы | трансформатор | Низковольтные электроприборы |
| 1 | Номинальное напряжение Ue | КВ | 7.2/12 | 6/0,410/0,4 | 6/0,410/0,4 |
| 2 | Номинальная мощность Se | КВА | Шрифт элемента: 200~1250 | Максимум 2*1250 | |
| Шрифт продукта: 50~800 | |||||
| 3 | Номинальный ток Le | А | 200~630 | 100~3000 | |
| 4 | Номинальный ток отключения | А | Переключатель нагрузки 400~630А | 15~63 | |
| КА | Комбинация электроприборов зависит от предохранителя | ||||
| 5 | Номинальный кратковременно выдерживаемый ток (секунды) | КА | 20*(2) | 200~400 кВА | 15*1 |
| 12,5*(4) | 400кВА | 30*1 | |||
| 6 | Номинальный пиковый выдерживаемый ток | КА | 31,5 50 | 200~400 кВА | 30 |
| 400кВА | 63 | ||||
| 7 | Номинальный ток включения | КА | 31,5 50 | ||
| 8 | Выдерживаемое напряжение промышленной частоты 1 мин | КВ | Относительно и попеременно 30/42 | Погружение в масло: 35/5 мин. | 2 кВ при ≤300 В |
| Изоляционный перелом 34/48 | Сухой тип:28/5мин | 2,5 кВ при 300–600 В | |||
| 9 | Удар молнии | КВ | Относительно и попеременно 60/75 | 75 | |
| Изоляционный перелом 75/85 | 75 | ||||
| 10 | Уровень шума | дБ | Масляная иммерсия:<55 | ||
| Сухой тип:<65 | |||||
| 11 | Уровень защиты | IP54 | |||
| 12 | Размеры | В соответствии с планом и выбранными распределительными устройствами высокого и низкого напряжения и трансформаторами выберите различные размеры. | |||
Конструктивные особенности
Этот продукт состоит из высоковольтного распределительного устройства, трансформатора и низковольтного распределительного устройства. Он разделен
на три функциональных отсека, а именно: высоковольтное помещение, трансформаторное помещение и низковольтное помещение. Высоковольтные и низковольтные
помещения полностью функциональны. Высоковольтная сторона вторичной системы электропитания может быть организована в несколько режимов электропитания, таких
как кольцевое сетевое питание, терминальное питание, двойное питание и т. д., а также могут быть установлены компоненты измерения высокого напряжения
для удовлетворения требований измерения высокого напряжения. В трансформаторном помещении можно выбрать S9, S11, SCB10, SCB13 и другие масляные трансформаторы с низкими потерями
и сухие трансформаторы; трансформаторная комната оборудована автоматической системой принудительного воздушного охлаждения и системой освещения,
а низковольтная комната имеет распределение мощности в соответствии с планом электроснабжения, требуемым пользователем. Различные функции, такие как
электричество, распределение мощности освещения, компенсация реактивной мощности, учет электроэнергии и измерение количества электроэнергии, отвечают
различным требованиям пользователей, облегчают управление электроснабжением пользователя и повышают качество электроснабжения.
Планировка комнат высокого и низкого напряжения является разумной и компактной, а эксплуатация и обслуживание удобны. Высоковольтное
распределительное устройство имеет функцию предотвращения неправильной работы и блокировки. В соответствии с требованиями пользователя к трансформатору можно
легко получить доступ с рельсов.
Ворота трансформаторной комнаты и трансформатор могут быть оснащены лабиринтным вентиляционным устройством с рельсов в соответствии с
требованиями пользователя. Каждая комната оборудована автоматическим устройством освещения, а выбранные компоненты высоковольтного и низковольтного распределительного устройства
надежны, просты в эксплуатации и удобны в обслуживании.
Верхняя крышка подстанции представляет собой двухслойную теплоизоляционную конструкцию для снижения воздействия солнечного излучения.
Под окружающими карнизами имеются вентиляционные отверстия для создания эффекта конвекции с каждым функциональным помещением для вентиляции и рассеивания тепла. Основа представляет собой
секционную стальную узловую
конструкцию, имеющую достаточную прочность и жесткость.
Для обеспечения хорошей вентиляции и охлаждения используются естественная и принудительная вентиляция.
В трансформаторной комнате имеется регулятор температуры, который может автоматически контролировать температуру трансформатора для обеспечения полной нагрузки трансформатора
.
В зависимости от различных условий использования и условий использования можно выбирать различные структурные формы и материалы для удовлетворения различных
требования к использованию и обеспечение нормальной работы подстанции. Корпус подстанции может быть изготовлен из неметаллических строительных материалов,
обычных стальных пластин, пластин из нержавеющей стали, пластин из алюминиевого сплава, цветных стальных композитных пластин и других материалов. После частичной или полной
обработки поверхности он имеет условия для длительного использования на открытом воздухе, чтобы обеспечить антикоррозионные, водонепроницаемые и пыленепроницаемые характеристики, длительный
срок службы, красивый внешний вид. Основная форма его структуры может быть грубо разделена на:
замена коробки вида с неметаллическими строительными материалами или другими материалами; общая замена коробки с обычной стальной пластиной; замена коробки с высокой антикоррозионной защитой с пластиной из нержавеющей стали или алюминиевого сплава; замена коробки типа сохранения тепла с цветной стальной композитной панелью; другие
структурные формы Замена коробки;
Режим ввода и вывода провода – как правило, это ввод и вывод кабеля. Если есть особые требования, могут использоваться другие методы ввода и вывода провода

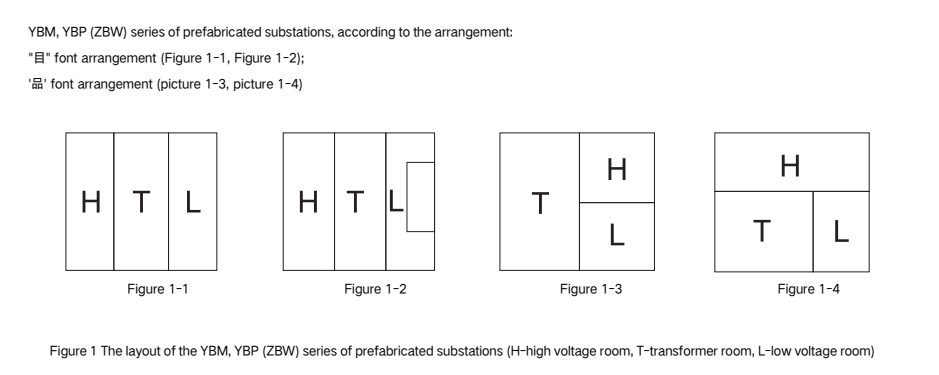

Компоновка и размеры самолета
Размеры
| Серийный номер | Мощность трансформатора (кВА) | Т | Л | Б | ЧАС | А | С |
| YBM29 | 100~250 | корень в соответствии с устройством изменения давления | 3000 | 2000 | 2520 | 3320 | 2320 |
| 315~630 | 4000 | 2600 | 2560 | 4320 | 2920 | ||
| 800~1000 | 4600 | 2600 | 2560 | 4920 | 2920 | ||
| 1250 | 5000 | 3000 | 2980 | 5320 | 3320 | ||
| YBP29 | 100~250 | Определяется в соответствии с розеткой низкого напряжения | 2000 | 2520 | Определяется в соответствии с розеткой низкого напряжения | 2320 | |
| 315~630 | 2600 | 2560 | 2920 | ||||
| 800~1000 | 2600 | 2560 | 2920 | ||||
| 1250 | 2600 | 2560 | 3320 |
