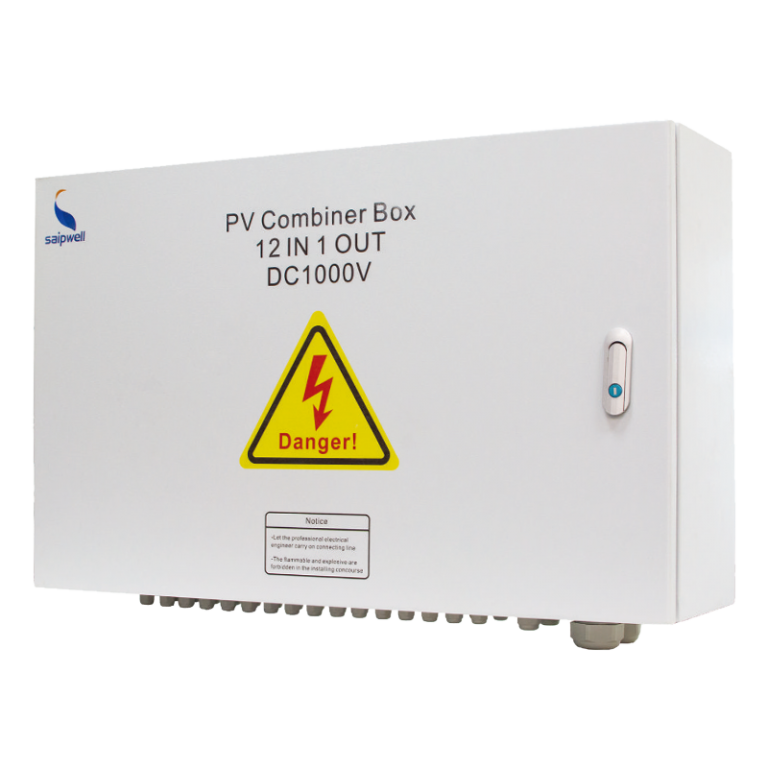

Фотоэлектрический комбинирующий ящик имеет класс защиты IP65 и подходит для установки на улице или внутри помещения.
Место установки должно соответствовать следующим требованиям:
- Место установки должно полностью соответствовать габаритам и весу комбинированного блока, чтобы обеспечить хороший теплоотвод и достаточное пространство для периодического обслуживания.
- Только вертикальная установка, а также запрещается устанавливать щит вверх ногами. Рекомендуется настенное крепление или напольный кронштейн.
- Температура окружающей среды: от -25°с до +60°с, объект должен располагаться не выше 3000 м над уровнем моря.
- Старайтесь устанавливать их как можно ближе к, последовательно соединённым, фотогальваническим модулям, чтобы снизить потери и сократить длину кабелей.
- Избегайте установки в местах, подверженных прямому солнечному свету. Чрезмерная температура не только снижает выработку энергии системой, но и влияет на срок службы коммутационного шкафа.
| Модель | СППВС-М6 | СППВС-М8 | СППВС-М12 | СППВС-М16 |
| Напряжение системы фотоэлектрических матриц (VDC) | DC1000В, DC1500В | |||
| Максимальное количество параллельных входных каналов фотоэлектрической батареи | 6 | 8 | 12 | 16 |
| Количество выходных струн | 1 или индивидуальный | |||
| Номинальный ток автоматического выключателя | 63А~160А | 63А~160А | 63А~160А | 200А~400А |
Диаметры положительного и отрицательного провода входной цепи (мм²) | 4~6 | 4~6 | 4~6 | 4~10 |
Диаметр выходного положительного и отрицательного провода (мм²) | 10~50 | 16~100 | 16~100 | 16~185 |
| Диаметр заземляющего провода (мм²) | ≥6 | ≥10 | ≥10 | ≥10 |
| Предохранитель для входящей линии постоянного тока для фотоэлектрических систем | Номинальное напряжение DC1500В, номинальный ток 15А/25А/32А (в зависимости от выбора компонентов), отключающая способность ≥30кА | |||
| Основной выключатель постоянного тока для фотоэлектрических систем | Номинальное напряжение DC1500V (выключатель изоляции нагрузки постоянного тока может быть выбран в соответствии с требованиями заказчика) | |||
| Специальный фотоэлектрический модуль молниезащиты | In:20KA，Imax:40KA，Up:≤4KV | |||
| Предотвращающий диод | Конфигурируется в соответствии с требованиями заказчика (прямой ток IF(AM)55A, обратное выдерживаемое напряжение Viso3000V) | |||
| Функция защиты от дуги | Конфигурируется в соответствии с требованиями заказчика | |||
| Температура и влажность | Рабочая температура: -25℃~+50℃, температура хранения: -40℃~+70℃. Влажность: 0~95%, без конденсации, без коррозионных зон. | |||
| Материал | Пластиковый ящик из полипропилена/нержавеющая сталь 304/холоднокатаная стальная пластина Q235/оцинкованная пластина | |||
| Уровень защиты | IP65/или по индивидуальному заказу | |||
| Размеры (ШxВxГ) (мм) | 350×400×160 | 450×500×160 | 500×600×200 | 930×690×260 |
