  • KP Модульный Разборный Корпус

Стыкуемый шкаф с девятикратным профилем

KP Modular Knockdown Enclosure
KP-1
KP-2

KP Модульный Разборный Корпус

● Усиленный 9-слойный стальной профиль для превосходной прочности конструкции
● Модульная разборная конструкция уменьшает объем и занимаемое место при транспортировке
● Удобная упаковка в плоские коробки для экономичной перевозки
● Идеально подходит для систем ПЛК, панелей управления распределительными щитами и систем промышленного управления
● Гибкая установка и удобное техническое обслуживание

Поделитесь с:

Основные характеристики вкратце

Элемент Спецификация
Название продукта Модульный разборный корпус KP
Категория товара Модульный электрический корпус / Модульный электрический шкаф
Ряд Модульная система шкафов КП/БКП
Тип установки Напольный корпус
Тип структуры Модульный разборный корпус, модульная система шкафов.
Материал Холоднокатаный стальной лист
Обработка поверхности Порошковое покрытие текстурированного цвета RAL 7035
Стандартный цвет Серый галечный цвет / RAL 7035
Степень защиты IP55
Без рейтинга НЕТ 3S
Приложение Проекты по управлению электропитанием внутри помещений, автоматизации и распределению электроэнергии.
Стандартная конфигурация Рама, передняя дверь, монтажная пластина, задняя панель, пластина крыши, сальниковые уплотнители.
Дополнительные опции Боковая стенка, основание/цоколь, дверь, задняя стенка, монтажная пластина, крыша, нижняя/сальниковая пластина, балка глубины и детали рамы.
Толщина рамы 1,5 мм
Толщина двери 2,0 мм
Толщина монтажной пластины 2,5 мм
Толщина других пластин 1,5 мм
Доступный диапазон размеров Ширина 600–1200 мм, высота 1800–2200 мм, глубина 400–800 мм
Вариант доставки Поставка в плоской упаковке или в виде сварной сборки.
Поддержка проекта Подбор размера, подбор аксессуаров, индивидуальная настройка и помощь в составлении сметы.

Модульная конструкция электрического корпуса для промышленных систем распределения электроэнергии.

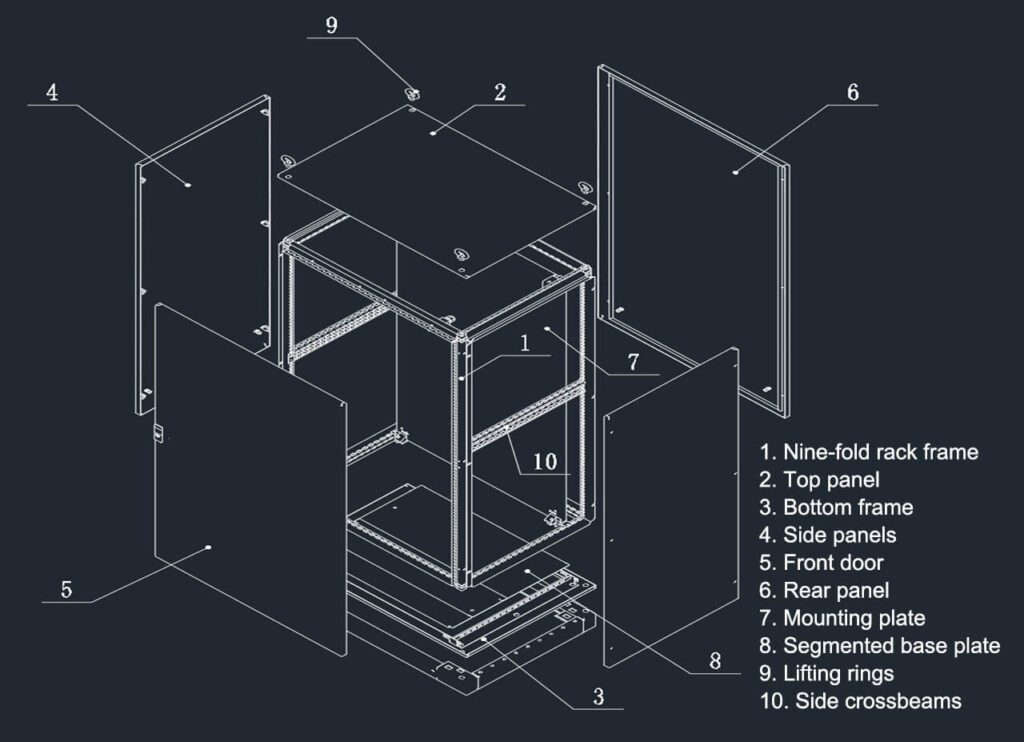

девятисекционная рама стойки

Гибкая настройка размеров шкафов.
Размеры шкафов можно выбрать в соответствии с проектными чертежами, расположением компонентов и местом для установки.

Планирование внутренней компоновки.
Положение монтажной пластины, прокладка кабелей и размещение компонентов могут быть спланированы на основе проекта электрической системы.

Упрощенный доступ к проводке и обслуживанию
через дверцу, боковую и заднюю панели облегчает проведение электромонтажных работ, осмотр и последующее техническое обслуживание.

Конфигурация на основе проекта:
тип двери, конструкция панели, монтажные принадлежности, заземляющие элементы и варианты основания могут быть скорректированы в соответствии с потребностями применения.

Система конструктивных элементов для модульного электрического корпуса KP

Модульный электрощит KP поддерживается скоординированной системой принадлежностей для рамы, дверных панелей, боковых и задних панелей, монтажной пластины, заземления, подъема и установки основания. Эти конструктивные элементы позволяют адаптировать щит к различным методам сборки, внутренней компоновке и потребностям монтажа в рамках проекта.

  • Каркас шкафа
  • Дверная система
  • Монтажная пластина
  • Заземление и основание

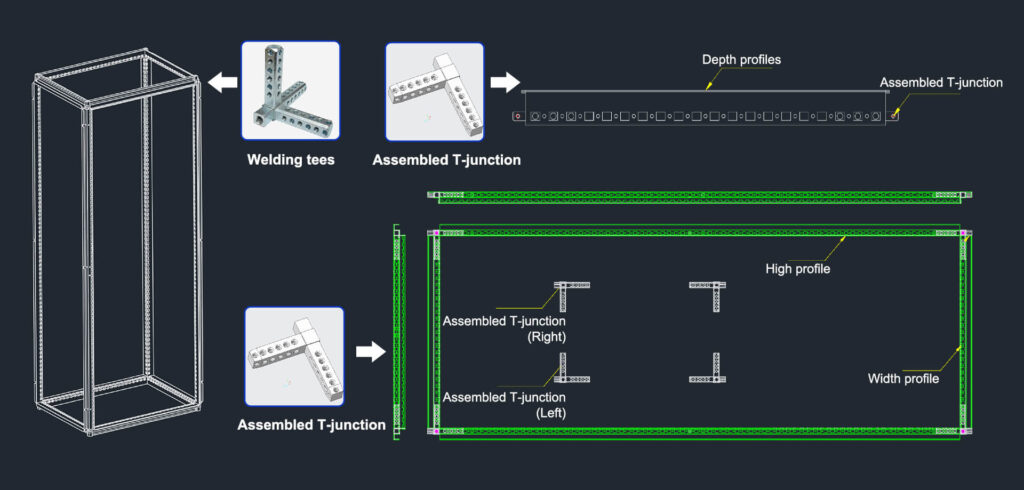

Детали для соединения каркаса модульного шкафа

Каркас корпуса может быть собран с использованием сварных или модульных соединительных элементов, образующих основную несущую конструкцию корпуса. Эти элементы каркаса помогают соединить корпус, поддерживают установку панелей и обеспечивают основу для дальнейшей внутренней конфигурации.

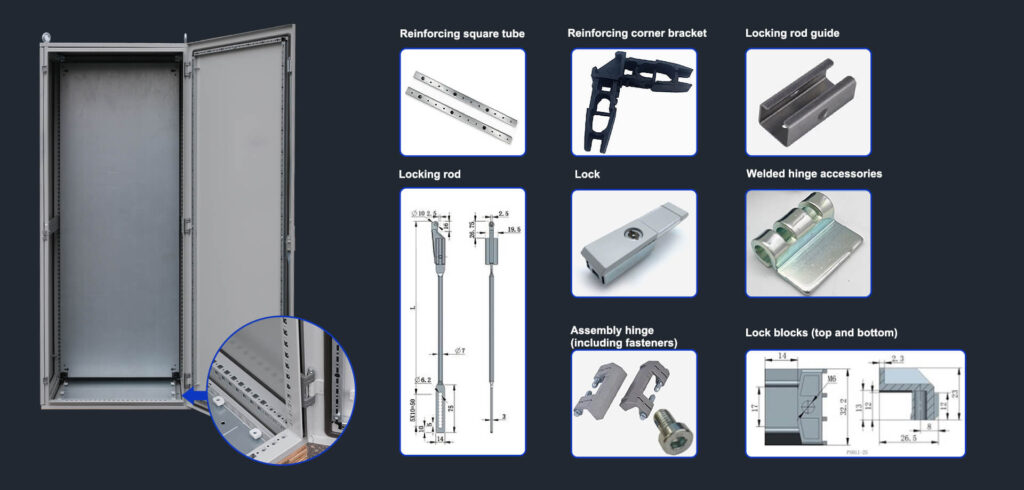

Комплектующие для дверей, замков и панелей

Система двери и панели включает в себя запорные тяги, блоки замков, петли, соединители боковых панелей, детали крепления задней панели и уплотнительные элементы. Эти детали обеспечивают стабильное открывание двери, крепление и снятие панели, а также облегчают доступ при прокладке проводов или техническом обслуживании.

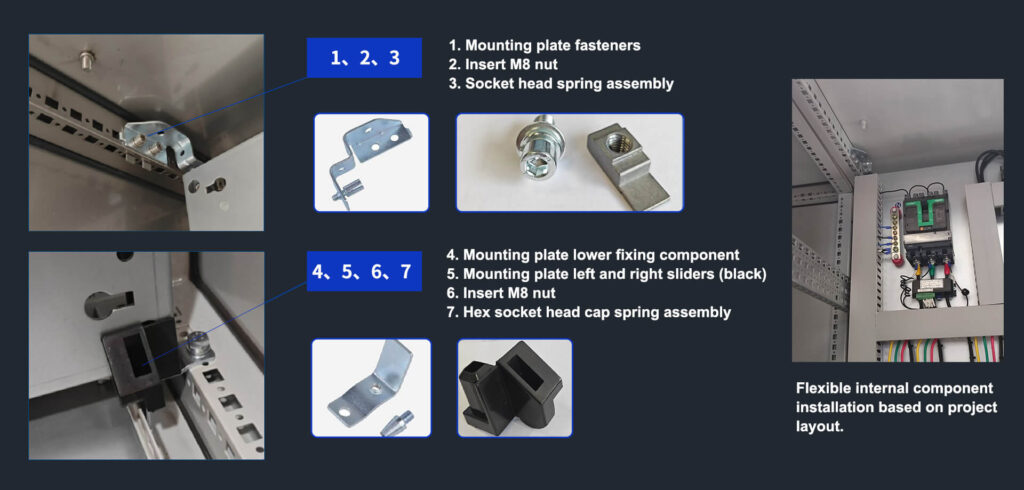

Крепежные элементы монтажной пластины для установки внутренних компонентов.

Монтажная пластина поддерживается верхними и нижними крепежными элементами, направляющими, вставными гайками M8 и крепежными деталями. Эти аксессуары помогают закрепить монтажную пластину и упрощают установку электрических компонентов внутри шкафа в соответствии с проектной компоновкой.

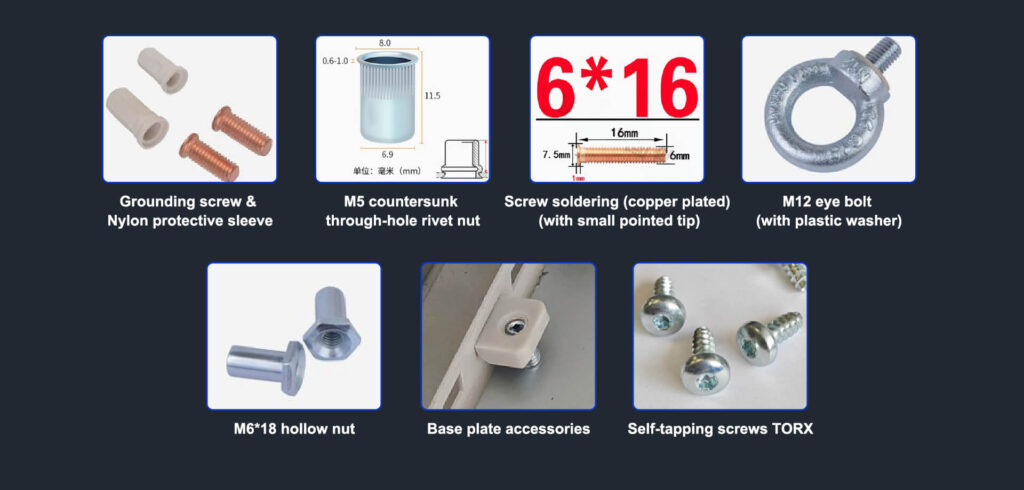

Принадлежности для заземления, подъема и установки основания

Винты заземления, защитные втулки, подъемные кольца, аксессуары для нижней пластины, полые гайки, заклепочные гайки и самонарезающие винты TORX обеспечивают заземление шкафа, его транспортировку, сборку основания и установку на месте. Эти аксессуары помогают завершить конструкцию шкафа до доставки или установки.

Видеоинструкция по установке модульного корпуса KP

Посмотрите видеоролик по установке, чтобы лучше понять, как собирается модульная конструкция корпуса KP и комплектующие к ней.

Скачать инструкцию по установке корпуса в формате PDF

https://www.youtube.com/watch?v=wM1YhfAMtGk

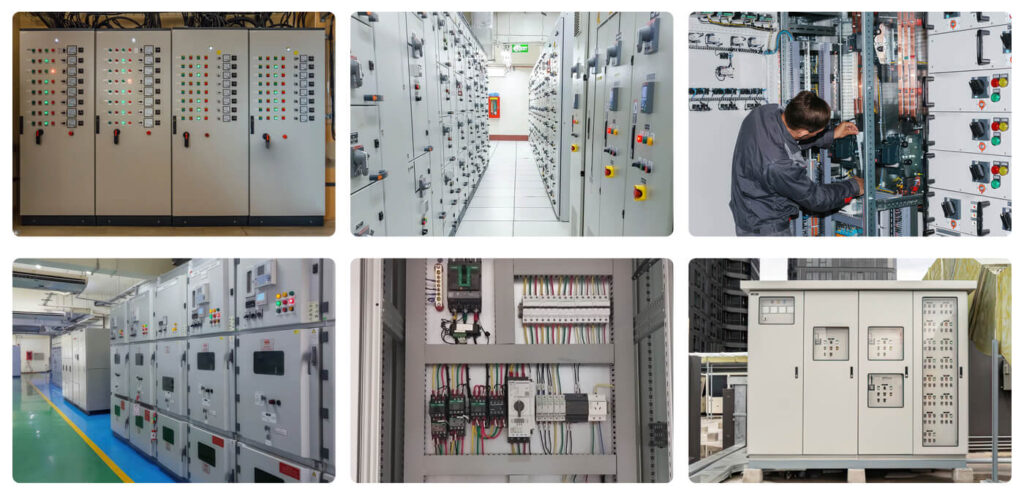

Поддержка конфигурации проекта для промышленных распределительных шкафов электропитания

Модульный электрощит может быть сконфигурирован для различных промышленных электросистем, включая распределение электроэнергии, интеграцию управляющего оборудования, панели автоматизации и сборку электрощитов в соответствии с проектными требованиями. Размеры щита, конструкция панелей, расположение монтажных пластин, аксессуары и отверстия могут быть скорректированы в соответствии с проектными чертежами или требованиями к установке.

Как выбрать правильный размер и конфигурацию

  • Вкладка 1: Технические характеристики
  • Вкладка 2: Таблица размеров серий KP/BKP



Нет. Номер заказа (КП) Номер заказа (КП) Ширина Высота Глубина (RAL7032) (RAL7035)
1 КП601840002 КП601840005 600 1800 400 КП1840002 КП1840005
2 КП601850002 КП601850005 600 1800 500 КП1850002 КП1850005
3 КП601860002 КП601860005 600 1800 600 КП1860002 КП1860005
4 КП602040002 КП602040005 600 2000 400 КП2040002 КП2040005
5 КП602050002 КП602050005 600 2000 500 КП2050002 КП2050005
6 КП602060002 КП602060005 600 2000 600 КП2060002 КП2060005
7 КП602080002 КП602080005 600 2000 800 КП2080002 КП2080005
8 КП602260002 КП602260005 600 2200 600 КП2260002 КП2260005
9 КП801840002 КП801840005 800 1800 400 КП1840002 КП1840005
10 КП801850002 КП801850005 800 1800 500 КП1850002 КП1850005
11 КП801860002 КП801860005 800 1800 600 КП1860002 КП1860005
12 КП802040002 КП802040005 800 2000 400 КП2040002 КП2040005
13 КП802050002 КП802050005 800 2000 500 КП2050002 КП2050005
14 КП802060002 КП802060005 800 2000 600 КП2060002 КП2060005
15 КП802080002 КП802080005 800 2000 800 КП2080002 КП2080005
16 КП802260002 КП802260005 800 2200 600 КП2260002 КП2260005
17 КП101840002 КП101840005 1000 1800 400 КП1840002 КП1840005
18 КП121840002 КП121840005 1200 1800 400 КП1840002 КП1840005
19 КП121850002 КП121850005 1200 1800 500 КП1850002 КП1850005
20 КП121860002 КП121860005 1200 1800 600 КП1860002 КП1860005
21 КП122040002 КП122040005 1200 2000 400 КП2040002 КП2040005
22 КП122050002 КП122050005 1200 2000 500 КП2050002 КП2050005
23 КП122060002 КП122060005 1200 2000 600 КП2060002 КП2060005
24 КП122080002 КП122080005 1200 2000 800 КП2080002 КП2080005
25 КП122060002 КП122260005 1200 2200 600 КП2260002 КП2260005
26 КП102050002 КП102050005 1000 2000 500 КП2050002 КП2050005
27 КП102060002 КП102060005 1000 2000 600 КП2060002 КП2060005



Измерение Ширина Высота Глубина Монтажная
пластина
Виат Высота Глубина Б1 Б2 Б3 Б5 Б6 Б7 Б8 Б9 H1 H2 H3 H5 H6 H7 Т1 Т2 Т3 Т4 Т5 Т6 Т7 Ф Г
600 1800 400 599 592 512 478 454 474 535 400 1800 1775 1712 1735 1650 1630 400 235 302 350 200 349 325 498 1696
600 1800 500 599 592 512 478 454 474 535 400 1800 1775 1712 1735 1650 1630 500 335 402 450 300 449 425 498 1696
600 1800 600 599 592 512 478 454 474 535 400 1800 1775 1712 1735 1650 1630 600 435 502 550 400 549 525 498 1696
600 2000 400 599 592 512 478 454 474 535 400 2000 1975 1912 1935 1850 1830 400 235 302 350 200 349 325 498 1896
600 2000 500 599 592 512 478 454 474 535 400 2000 1975 1912 1935 1850 1830 500 335 402 450 300 449 425 498 1896
600 2000 600 599 592 512 478 454 474 535 400 2000 1975 1912 1935 1850 1830 600 435 502 550 400 549 525 498 1896
600 2000 600 599 592 512 478 454 474 535 400 2000 1975 1912 1935 1850 1830 600 435 502 550 400 549 525 498 1896
600 2000 800 599 592 512 478 454 474 535 400 2000 1975 1912 1935 1850 1830 800 635 702 750 600 749 725 498 1896
600 2200 600 599 592 512 478 454 474 535 400 2200 2175 2112 2135 2050 2030 600 435 502 550 400 549 525 498 2096
800 1800 400 799 792 712 678 654 674 735 600 1800 1775 1712 1735 1650 1630 400 235 302 350 200 349 325 698 1696
800 1800 500 799 792 712 678 654 674 735 600 1800 1775 1712 1735 1650 1630 500 335 402 450 300 449 425 698 1696
800 1800 600 799 792 712 678 654 674 735 600 1800 1775 1712 1735 1650 1630 600 435 502 550 400 549 525 698 1696
800 2000 400 799 792 712 678 654 674 735 600 2000 1975 1912 1935 1850 1830 400 235 302 350 200 349 325 698 1896
800 2000 500 799 792 712 678 654 674 735 600 2000 1975 1912 1935 1850 1830 500 335 402 450 300 449 425 698 1896
800 2000 600 799 792 712 678 654 674 735 600 2000 1975 1912 1935 1850 1830 600 435 502 550 400 549 525 698 1896
800 2000 800 799 792 712 678 654 674 735 600 2000 1975 1912 1935 1850 1830 800 635 702 750 600 749 725 698 1896
800 2200 600 799 792 712 678 654 674 735 600 2200 2175 2112 2135 2050 2030 600 435 502 550 400 549 525 698 2096
1000 1800 400 999 992 912 878 854 874 935 800 1800 1775 1712 1735 1650 1630 400 235 302 350 200 349 325 898 1696
1000 1800 400 999 992 912 878 854 874 935 800 1800 1775 1712 1735 1650 1630 400 235 302 350 200 349 325 898 1696
1200 1800 400 1199 592 1112 1078 454*2 474*2 1135 1000 1800 1775 1712 1735 1650 1630 400 235 302 350 200 349 325 1098 1696
1200 1800 500 1199 592 1112 1078 454*2 474*2 1135 1000 1800 1775 1712 1735 1650 1630 500 335 402 450 300 449 425 1098 1696
1200 1800 600 1199 592 1112 1078 454*2 474*2 1135 1000 1800 1775 1712 1735 1650 1630 600 435 502 550 400 549 525 1098 1696
1200 2000 400 1199 592 1112 1078 454*2 474*2 1135 1000 2000 1975 1912 1935 1850 1830 400 235 302 350 200 349 325 1098 1896
1200 2000 500 1199 592 1112 1078 454*2 474*2 1135 1000 2000 1975 1912 1935 1850 1830 500 335 402 450 300 449 425 1098 1896
1200 2000 600 1199 592 1112 1078 454*2 474*2 1135 1000 2000 1975 1912 1935 1850 1830 600 435 502 550 400 549 525 1098 1896
1200 2000 800 1199 592 1112 1078 454*2 474*2 1135 1000 2000 1975 1912 1935 1850 1830 800 635 702 750 600 749 725 1098 1896
1200 2200 600 1199 592 1112 1078 454*2 474*2 1135 1000 2200 2175 2112 2135 2050 2030 600 435 502 550 400 549 525 1098 2096
1000 2000 500 999 492 912 878 854 874 935 800 2000 1975 1912 1935 1850 1830 500 335 402 450 300 449 425 898 1896
1000 2000 600 999 492 912 878 854 874 935 800 2000 1975 1912 1935 1850 1830 600 435 502 550 400 549 525 898 1896

Нужна помощь в выборе модели? Отправьте схему расположения компонентов или чертеж корпуса для получения рекомендаций.

Сертифицированная поддержка глобальных проектов по установке и обслуживанию электрощитов.

Компания Saipwell, производитель модульных корпусов, предоставляет сертификационные документы для поддержки анализа проекта, квалификации поставщиков и утверждения закупок. Наши модульные электрические корпуса сертифицированы UL, что повышает их надежность для глобальных проектов по производству электрощитов и гарантирует их надежное использование в международных системах электроснабжения.

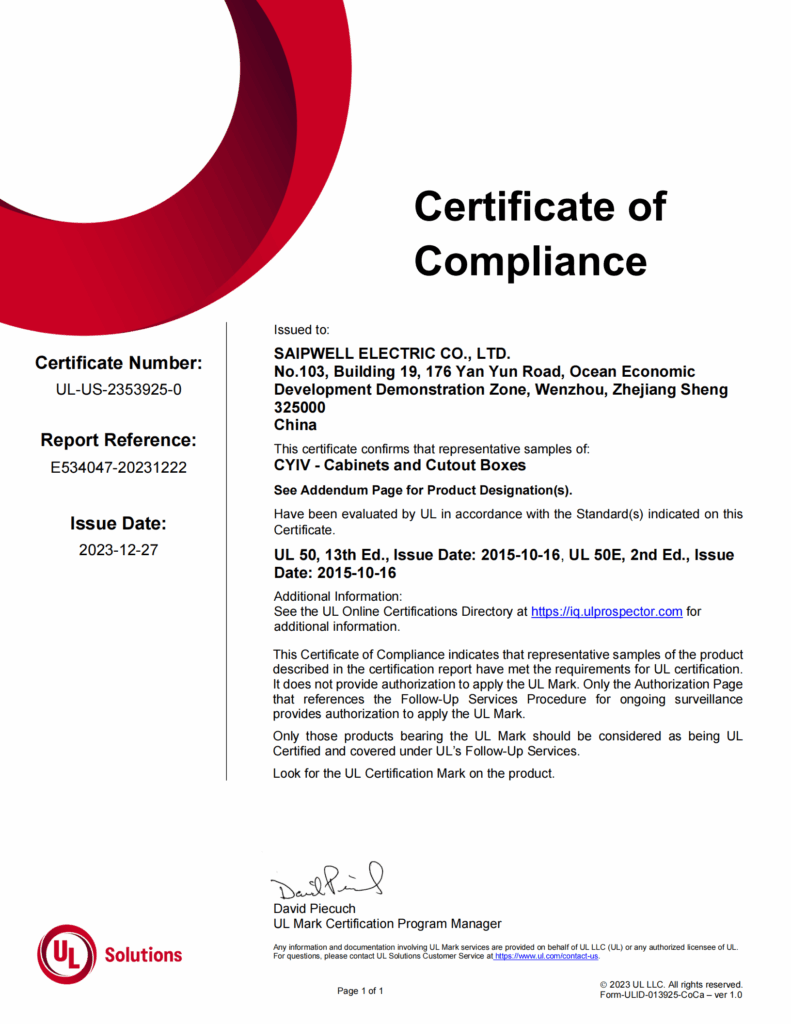

Сертификат UL компании American Standard - Spreewell
Сертификат соответствия стандартам UL от American Standard

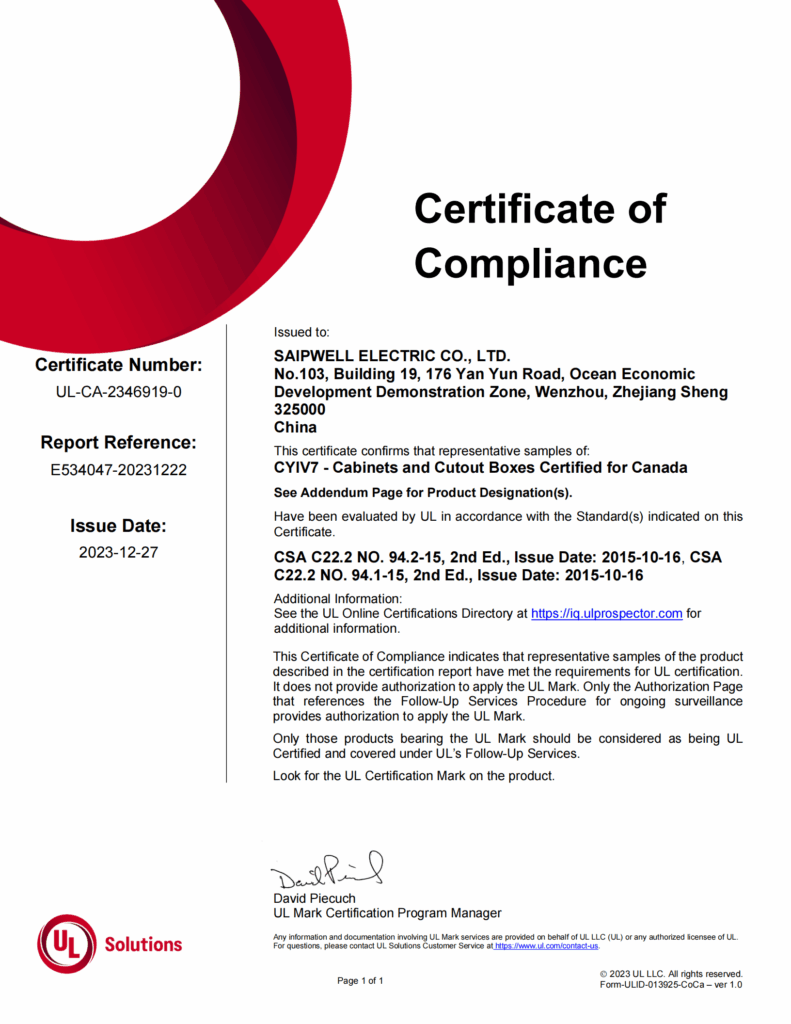

Сертификат соответствия канадскому стандарту Spreewell UL.
Сертификат соответствия канадскому стандарту UL.

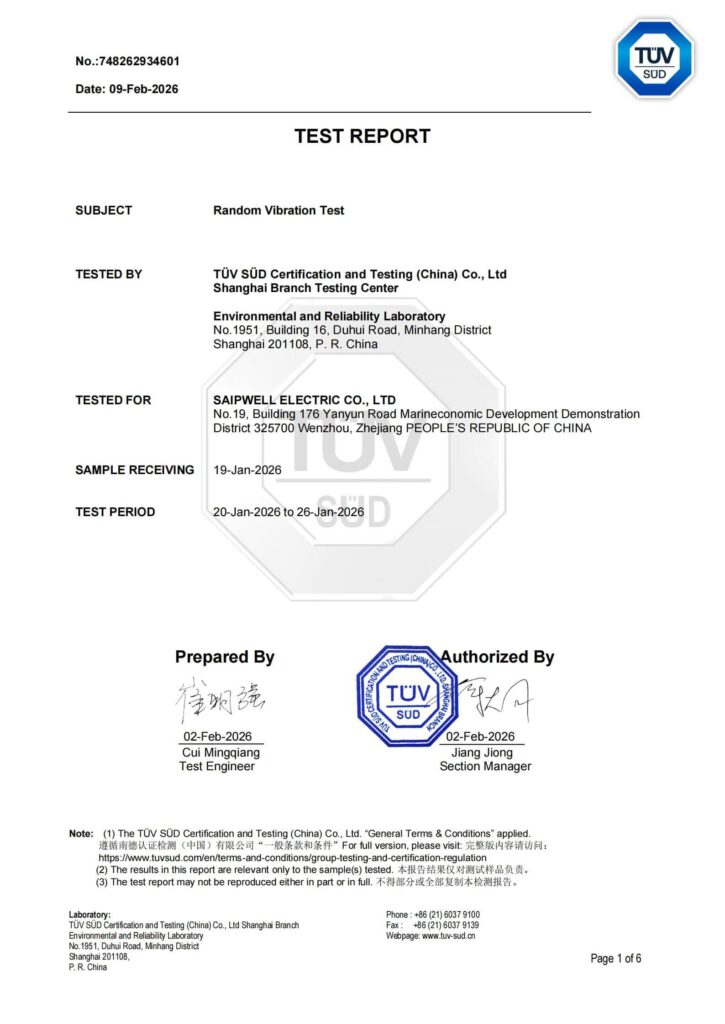

Случайный тест на вибрацию
Вибрационный тест
Тест на случайную вибрацию
Вибрационные испытания

Часто задаваемые вопросы

Что такое модульный разборный корпус KP?

Модульный разборный корпус KP Modular Knockdown Enclosure — это напольный модульный электрощит, используемый для проектов внутреннего управления электропитанием, автоматизации и распределения электроэнергии. Он поддерживает установку в секции, съемные панели, конфигурацию аксессуаров, а также доставку в разобранном виде или в сварном виде.

Подходит ли этот корпус для крупных проектов по установке электрощитов?

Да. Модульная система корпусов KP/BKP подходит для крупных проектов по установке электрощитов, требующих соединения шкафов бок о бок, большего внутреннего пространства для монтажа и гибкой конфигурации дополнительных устройств.

Можно ли соединить несколько модульных корпусов вместе?

Да. Конструкция шкафа разработана для модульной установки, поэтому несколько корпусов можно соединить рядом, чтобы сформировать более крупную модульную систему электрических шкафов.

В чём разница между поставкой в ​​разобранном виде и поставкой сварных узлов?

Поставка в разобранном виде означает, что корпус может быть отправлен в плоской упаковке, что уменьшает объем хранения и транспортировки. Поставка в сварном виде означает, что шкаф поставляется в собранном виде, что может сократить объем работ по сборке на месте.

Что входит в стандартную комплектацию?

Стандартная комплектация включает раму, переднюю дверь, монтажную пластину, заднюю панель, кровельную пластину и сальниковые уплотнители. Боковые стенки и основание/цоколь могут быть выбраны в качестве дополнительных элементов в соответствии с проектной компоновкой.

Какие аксессуары могут быть поставлены для модульного корпуса KP/BKP?

В число дополнительных опций входят боковая стенка, основание/цоколь, дверь, задняя стенка, монтажная пластина, крыша, нижняя или сальниковая пластина, балка глубины, детали каркаса и другие компоненты шкафа, необходимые для сборки проекта.

Какие размеры доступны?

Металлический напольный корпус подходит для стандартных размеров шкафов, таких как ширина 600–1200 мм, высота 1800–2200 мм и глубина 400–800 мм. Окончательный размер следует выбирать в зависимости от расположения компонентов, пространства для проводки и требований к установке.

Этот корпус изготовлен из нержавеющей стали?

Стандартный модульный разборный корпус KP изготовлен из холоднокатаной листовой стали с порошковым покрытием. Если для вашего проекта требуются корпуса или серверные шкафы из нержавеющей стали, компания Saipwell может порекомендовать более подходящую серию продукции.

Подходит ли этот большой электрический шкаф для использования на открытом воздухе?

Данная модель в основном предназначена для применения в системах управления электропитанием и распределения электроэнергии внутри помещений. Для использования на открытом воздухе следует рассмотреть варианты с корпусом из нержавеющей стали, металлическим корпусом для наружного применения или корпусом более высокого уровня защиты, учитывая воздействие дождя, пыли, коррозии и условий установки.
