Электрический корпус или распределительная коробка
Главное различие между электротехническим корпусом и распределительной коробкой заключается в их основном назначении. Электротехнический корпус — это общее название защитной оболочки для электрических и электронных компонентов. Распределительная коробка — более узкое решение, предназначенное главным образом для размещения соединений, клемм и вводов кабелей. Поэтому распределительную коробку можно считать одним из видов электротехнических корпусов. Внешний вид, размер и материал сами по себе не определяют тип изделия. При выборе нужно учитывать, что будет установлено внутри, какую функцию должна выполнять готовая сборка и в каких условиях она будет работать.
Краткие выводы
- Распределительная коробка служит прежде всего для соединения, разветвления, оконцевания или перехода проводников.
- Электротехнический корпус может защищать реле, датчики, переключатели, источники питания и другие рабочие компоненты.
- Распределительная коробка может быть большой, уличной и оснащенной клеммами; это не обязательно компактное изделие для помещения.
- Степени защиты IP и типы NEMA описывают устойчивость к воздействию окружающей среды, но не определяют функциональный тип корпуса.
- Правильный выбор зависит от внутреннего наполнения, кабельных вводов, доступа для обслуживания, способа монтажа и условий эксплуатации.

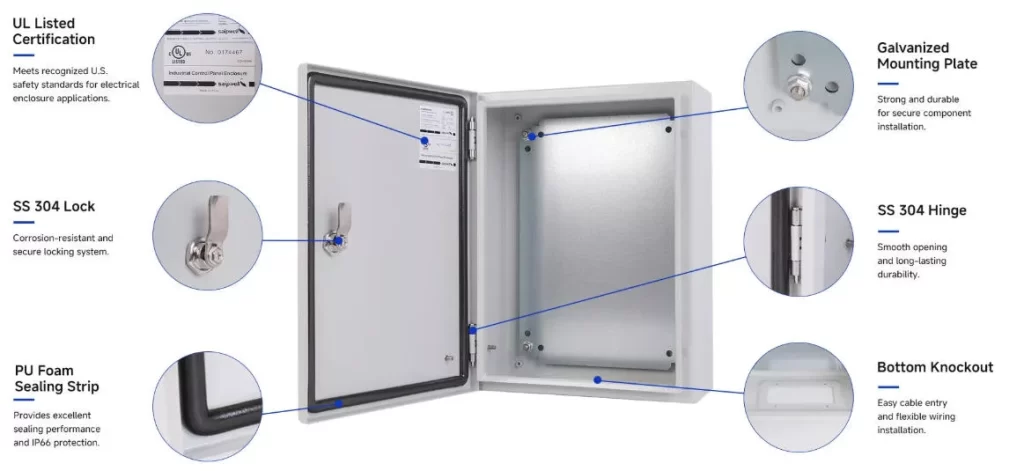

Что такое электротехнический корпус
Электротехнический корпус изолирует электрические и электронные части от случайного контакта и защищает оборудование от внешних воздействий. Внутри могут размещаться клеммные блоки, реле, датчики, кнопки, переключатели, источники питания и компактные устройства управления. Корпуса бывают небольшими, настенными и напольными. Для их изготовления используют сталь, нержавеющую сталь, алюминий, стеклопластик и инженерные пластики. В категории Saipwell пластиковых водонепроницаемых корпусов представлены компактные неметаллические решения для соединений и защиты компонентов.
Размер не является определяющим признаком корпуса. Небольшой бокс с датчиком, реле или интерфейсным модулем также относится к электротехническим корпусам. Материал, габариты, тип крышки, способ монтажа и степень защиты подбирают с учетом оборудования внутри и реальных условий установки.
Что такое распределительная коробка
Распределительная коробка создает закрытое и доступное место для соединения, разветвления, оконцевания или перехода электрических проводников. Обычно внутри находятся соединители, сращивания проводов, клеммные блоки, точки заземления, кабельные вводы и линии связи. Основная задача коробки — защитить соединения, упорядочить их и сохранить доступ для осмотра или обслуживания.
Промышленные распределительные коробки могут иметь более сложное устройство, чем стандартные коробки для электропроводки. В них устанавливают клеммные блоки, монтажные панели и ограниченное количество интерфейсных компонентов. Однако решающим остается назначение: если изделие в первую очередь используется как защищенная точка соединения проводников, оно выполняет функцию распределительной коробки.

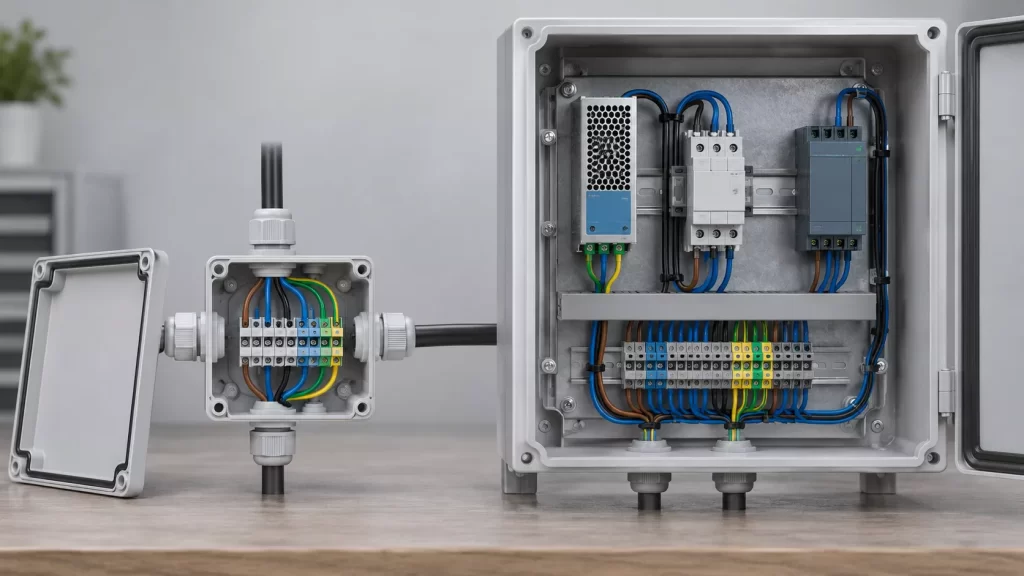

Основные различия между корпусом и распределительной коробкой
В таблице сравнение построено по фактической функции изделия, а не по предположениям о его размере или месте установки.
| Критерий | Распределительная коробка | Электротехнический корпус |
| Основная функция | Соединение, оконцевание, разветвление или прокладка проводников | Защита компонентов, оборудования или готовой сборки |
| Типичное наполнение | Соединения, клеммы, разъемы, кабельные вводы и точки заземления | Реле, датчики, переключатели, элементы управления, источники питания и клеммы |
| Внутренняя компоновка | Ориентирована на проводку и доступ к кабелям | Может включать монтажную панель и организованное размещение компонентов |
| Размер | Может быть малым или большим в зависимости от количества проводов | От компактного бокса до крупного шкафа |
| Кабельные вводы | Определяются количеством, диаметром и направлением ввода кабелей | Планируются с учетом проводки и установленного оборудования |
| Степень защиты | Выбирается по условиям эксплуатации | Также выбирается по условиям эксплуатации |
| Обслуживание | Нужен доступ для проверки и изменения соединений | Нужен доступ для проверки, эксплуатации или замены оборудования |
| Типичные задачи | Полевая проводка, сигнальные соединения и кабельные переходы | Управление оборудованием, мониторинг и защита компонентов |
Если изделие может подходить под оба определения, оцените его основную функцию. Когда корпус прежде всего создает защищенную точку соединения проводников, он используется как распределительная коробка. Если его главная задача — размещать и защищать рабочие компоненты или готовую сборку, это электротехнический корпус.
Три распространенных заблуждения
Распределительная коробка не всегда меньше
Размер зависит от сечения и количества проводников, числа клемм, радиуса изгиба кабеля, направления вводов и пространства для обслуживания. Крупная коробка для оконцевания нескольких полевых кабелей по-прежнему может оставаться распределительной, а компактный корпус может содержать всего один датчик или реле.

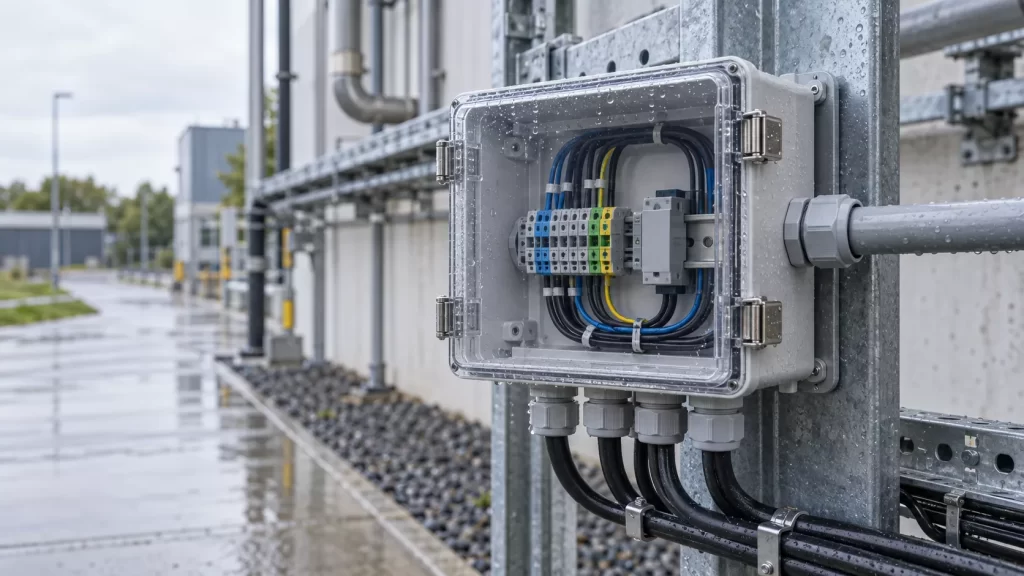

Распределительная коробка предназначена не только для помещений
Распределительные коробки используются на наружном оборудовании, объектах транспортной инфраструктуры, промышленных установках и в системах связи. Возможность уличного применения определяется материалом корпуса, уплотнением, крышкой, герметичностью кабельных вводов и требуемой степенью защиты.
Высокая степень защиты не меняет назначение изделия
IP и NEMA описывают защиту корпуса при установленных условиях, но не классифицируют его содержимое. Коробка IP66 может выполнять функцию распределительной коробки, если внутри находятся клеммы и кабельные соединения, или служить компактным корпусом оборудования, если в ней установлен датчик либо реле.
Можно ли использовать электротехнический корпус как распределительную коробку
Да. Электротехнический корпус можно использовать как распределительную коробку, если его внутренний объем, кабельные вводы, способ монтажа и степень защиты соответствуют предполагаемым соединениям. Пустой корпус, в который установлены клеммы, соединители и кабельные вводы, в готовой системе выполняет функцию распределительной коробки.
Для наружных клемм, реле, датчиков и линий связи правильно подобранная пластиковая герметичная распределительная коробка обеспечивает герметичный ввод кабелей и защищенное пространство для монтажа. Если активные компоненты выделяют тепло или требуют рабочего зазора, необходимо дополнительно учитывать температуру, расстояние между элементами и требования к сертификации готовой системы.
Когда выбирать распределительную коробку
Выбирайте распределительную коробку, когда основная задача заключается в создании защищенной и доступной точки электромонтажа. Типичные случаи:
- Соединение или разветвление полевой проводки
- Оконцевание кабелей датчиков, приборов или сигнальных линий
- Переход между кабелями, гибкими и жесткими трубами
- Защита наружных соединений линий связи
- Размещение клемм без полноценной функции управления
- Создание доступной точки для осмотра и изменения проводки
Если установка требует только соединения и защиты проводников, распределительная коробка обычно является наиболее точным и понятным решением.
Когда выбирать электротехнический корпус
Выбирайте общий электротехнический корпус, когда требуется защитить рабочее оборудование или организованную сборку. Такой вариант подходит, если проект предусматривает:
- Реле, контроллеры, источники питания или интерфейсные устройства
- Датчики, переключатели или кнопки, установленные внутри корпуса либо на его стенке
- Монтажную панель, DIN-рейку или заранее спланированную компоновку
- Дополнительное пространство для разделения компонентов и обслуживания
- Защиту законченного узла мониторинга или управления
- Оценку теплового режима оборудования, выделяющего тепло
Небольшой корпус с одним реле или датчиком не становится автоматически полноценным промышленным шкафом управления. Необходимо оценивать его основную функцию, внутреннюю компоновку и требования к готовой системе.
Как выбрать подходящее решение
1 Определите основную функцию
Установите, должна ли готовая коробка главным образом соединять проводники или защищать рабочие компоненты.
2 Составьте перечень внутреннего наполнения
Укажите все соединения, клеммы, разъемы, вводы, реле, датчики, переключатели, источники питания и монтажные принадлежности.
3 Рассчитайте полезный внутренний объем
Оставьте место для изгиба проводников, расстояния между клеммами, расположения вводов, монтажного инструмента и будущего обслуживания. Одних наружных размеров недостаточно.
4 Оцените условия установки
Учтите дождь, водяные струи, пыль, механические воздействия, риск коррозии, перепады температуры и размещение внутри или вне помещения.
5 Спланируйте каждый кабельный ввод
Подберите ввод по диаметру кабеля и размеру отверстия, а неиспользуемые отверстия заглушите. Неправильное сверление, несоответствующий ввод или поврежденное уплотнение снижают фактическую степень защиты.
6 Проверьте требования к монтажу и крышке
Определите необходимость монтажной панели, настенных кронштейнов, прозрачной или непрозрачной крышки, петель, защелок либо винтового крепления.
Если проект требует других материалов, размеров или вариантов исполнения, просмотрите весь раздел Saipwell водонепроницаемых боксов.

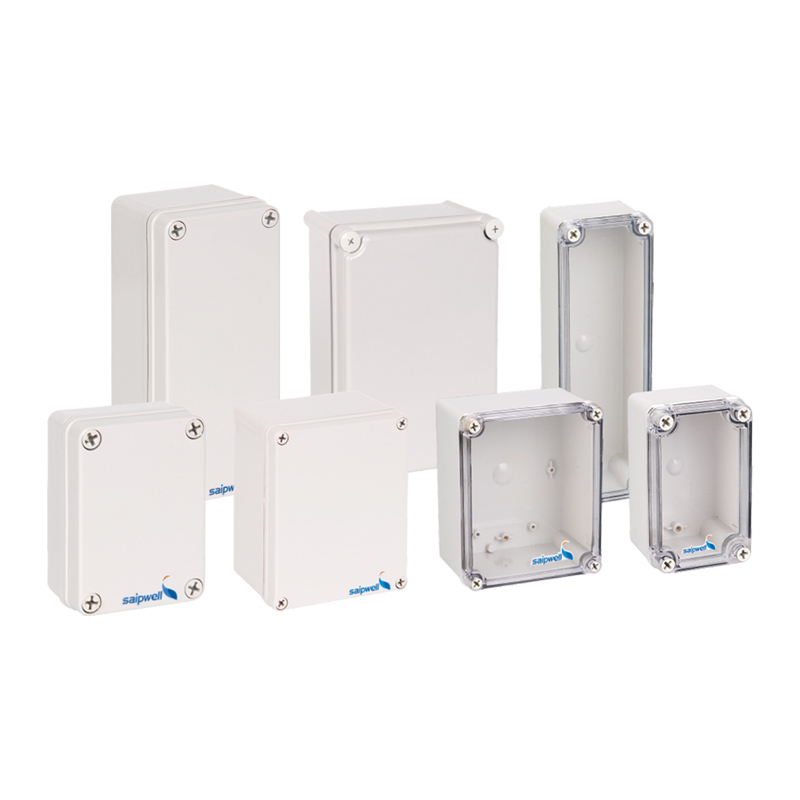

Когда подходит пластиковая герметичная распределительная коробка
Пластиковая герметичная распределительная коробка подходит, когда для клемм, кабельных соединений, датчиков или компактных интерфейсных компонентов требуется неметаллический корпус, рассчитанный на влажную или запыленную среду. Пластик снижает массу изделия и не ржавеет, как незащищенный черный металл. При этом такой бокс не заменяет крупный несущий шкаф или систему, которой необходимы развитое распределение мощности, специальный теплоотвод либо электромагнитное экранирование.
Пластиковая герметичная распределительная коробка Saipwell серий DS-AG и DS-AGS имеет корпус из огнестойкого поликарбоната; в качестве опции доступен ABS. На странице изделия указаны степень защиты IP66 по IEC 60529, тип NEMA 4X, класс горючести UL 94 V-0, ударопрочность IK08 и уплотнение из полиуретана. Доступны серые и прозрачные крышки из поликарбоната, а также дополнительные монтажные панели и стальные кронштейны для настенного крепления. Среди заявленных областей применения — кнопочные, клеммные, сигнальные, релейные, сенсорные и коммуникационные коробки, включая установки в аэропортах и на станциях метро.
Конфигурацию следует подбирать по фактическим требованиям проекта. Прозрачная крышка удобна, когда нужно видеть индикаторы или осматривать компоненты без открывания корпуса. Непрозрачная крышка подходит, если визуальный контроль не требуется. Итоговая защита зависит также от правильного выбора кабельных вводов, качества отверстий, равномерной затяжки крышки, направления монтажа и регулярного обслуживания.
Таблица быстрого выбора
| Требование проекта | Рекомендуемое решение |
| Только соединения или разветвления проводов | Распределительная коробка |
| Клеммные соединения полевых кабелей | Распределительная коробка или корпус с клеммной конфигурацией |
| Датчики, реле или компактные интерфейсные компоненты | Компактный электротехнический корпус |
| Готовый узел управления | Корпус или шкаф управления |
| Наружные клеммы или коммуникационная проводка | Герметичная распределительная коробка с требуемой степенью защиты |
| Крупные компоненты распределения электроэнергии | Распределительный корпус или шкаф, а не базовая распределительная коробка |
| Необходим частый визуальный контроль | Рассмотрите прозрачную крышку |
| Визуальный контроль не требуется | Можно использовать непрозрачную крышку |
Часто задаваемые вопросы
Является ли распределительная коробка электротехническим корпусом
Да. Распределительная коробка — это функциональный тип электротехнического корпуса, предназначенный главным образом для соединения и оконцевания проводников, а также для кабельных переходов.
Всегда ли электротехнический корпус больше распределительной коробки
Нет. Размер не является определяющим различием. Распределительная коробка может быть крупной, а корпус для одного датчика или реле — компактным.
Можно ли устанавливать клеммные блоки в распределительной коробке
Да. В промышленных распределительных коробках часто размещают клеммные блоки, клеммы заземления, кабельные вводы и другие компоненты для соединения проводников.
Можно ли размещать реле или датчики в распределительной коробке
Можно разместить ограниченное количество компонентов, однако активные или выделяющие тепло устройства могут изменить требования к расстояниям, тепловому режиму, защите и сертификации. Оценивайте готовую сборку, а не только пустой корпус.
Какой корпус использовать на улице
Используйте изделие, материал, уплотнение, кабельные вводы и степень защиты IP или NEMA которого соответствуют реальным внешним воздействиям. Одного обозначения «для улицы» недостаточно для точной спецификации.
Заключение
Различие между электротехническим корпусом и распределительной коробкой определяется основной функцией готового изделия. Распределительная коробка создает защищенное место для соединения и оконцевания проводников. Общий электротехнический корпус защищает компоненты, рабочие устройства или более сложную сборку. Размер и степень защиты сами по себе не определяют категорию изделия.
Для наружных клемм, реле, датчиков, кнопок, сигнальной проводки и линий связи изучите серию пластиковых герметичных распределительных коробок Saipwell. Сопоставьте доступные размеры, тип крышки и варианты монтажа с внутренней компоновкой и планом кабельных вводов. Если подходящая конфигурация неочевидна, свяжитесь с Saipwell и укажите необходимые размеры корпуса, внутренние компоненты, количество кабелей и условия установки.
