SP-CAG Пластиковая водонепроницаемая распределительная коробка IP66 с металлическими защёлками

Технические характеристики

Технические параметры	Спецификация
Материал	Корпус и крышка: поликарбонат
	Водонепроницаемое кольцо: полиуретан
	Петля и защелка: нержавеющая сталь 304#
	Винты крышки: поликарбонат
	Пластиковый настенный кронштейн: ПК
Цвет	Серый
Степень защиты от проникновения влаги и пыли	Степень защиты IP66 в соответствии со стандартом IEC 60529
Категория защиты NEMA	№ 4
Защита от механических ударов	ИК08
Класс огнестойкости	UL 94-Vo (стандарт UL94-2013)
Утверждения	CE, RoHS
Постоянная температура окружающей среды	от -40°C до +80°C
Кратковременная температура окружающей среды	от -40°C до +100°C
В стандартный ассортимент продукции входят:	Дно коробки, крышка коробки, винты для крышки, пластиковый кронштейн для настенного крепления.
Дополнительные аксессуары	Кронштейн для настенного монтажа из нержавеющей стали, пластиковая монтажная пластина , оцинкованная монтажная пластина, оцинкованная внутренняя дверь.

Варианты крепления: крышка, защелка и внутреннее крепление

Серия SP-CAG предназначена для установок, требующих откидного корпуса с удобным механизмом открывания и закрывания на защелку. Корпус и крышка изготовлены из поликарбоната, а петли и защелки — из нержавеющей стали марки 304.

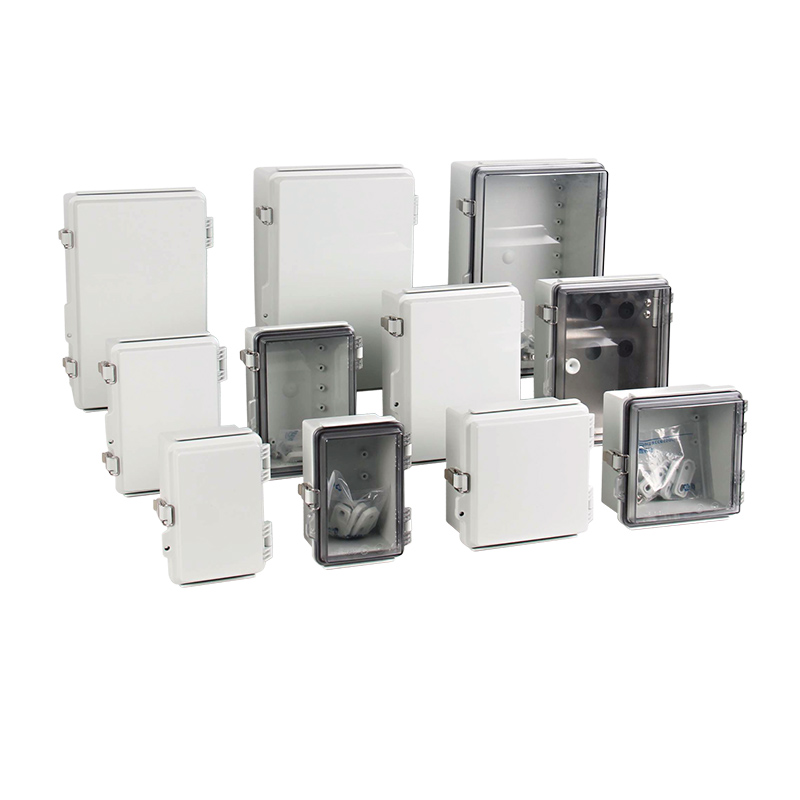

Модели SP-CAG с серым корпусом подходят в тех случаях, когда внутренние компоненты не должны оставаться видимыми. Модели SP-CAT с прозрачным корпусом позволяют просматривать индикаторы и состояние компонентов, не открывая корпус. Доступны различные размеры с одной, двумя или тремя защелками в зависимости от габаритов корпуса.

1. Серая или прозрачная крышка

Для скрытой внутренней установки выберите непрозрачную серую крышку, а для случаев, когда необходимо, чтобы индикаторы и состояние компонентов оставались видимыми, — прозрачную.

2. Конфигурация металлической застежки

В зависимости от размера корпуса, модели SP-CAG и SP-CAT оснащаются одной, двумя или тремя металлическими защелками. Конфигурацию для каждого размера см. в таблице моделей.

3. Варианты внутренних дверей

Некоторые модели могут быть оснащены внутренней дверцей, обеспечивающей дополнительную внутреннюю монтажную или разделительную поверхность. Для выбранной модели корпуса необходимо уточнить доступные варианты материалов.

4. Варианты монтажных пластин

Для некоторых типоразмеров доступны оцинкованные и пластиковые монтажные пластины, обеспечивающие специальную поверхность для установки электрических и электронных компонентов.

Модели серии SP-CAG, варианты обшивки и размеры.

Сравните габариты корпуса, модели серых и прозрачных крышек, конфигурации защелок, варианты внутренних дверок и совместимые монтажные пластины, чтобы выбрать подходящий корпус для компоновки ваших компонентов.

Степень защиты IP66 от пыли и воды

Серия SP-CAG имеет степень защиты IP66 в соответствии со стандартом IEC 60529, что обеспечивает защиту компонентов внутри корпуса от пыли и сильных струй воды. Полиуретановое уплотнительное кольцо, крышка корпуса и защелка работают вместе, обеспечивая герметичность корпуса при правильной установке. Окончательная степень защиты также зависит от кабельных вводов, просверленных отверстий, установленных принадлежностей и метода герметизации, используемого в собранном изделии.

Области применения пластиковых водонепроницаемых распределительных коробок SP-CAG

Благодаря различным типоразмерам корпусов и дополнительным вариантам внутреннего монтажа, серия SP-CAG может использоваться в качестве клеммных коробок, измерительных коробок, коробок для измерительных приборов, распределительных коробок, коробок управления, коробок для розеток и т. д.

Видеоролики процесса резки водонепроницаемого пластикового корпуса

Посмотрите видеозапись процесса стандартизированной резки пластиковых водонепроницаемых корпусов на заводе Saipwell. В ходе этого процесса подготавливаются отверстия, соответствующие конкретному проекту, для кабелей, разъемов и электрических компонентов в соответствии с требуемой компоновкой корпуса.

Параметры индивидуальной настройки корпусов SP-CAG

Компания Saipwell предоставляет услуги по постобработке на основе утвержденных чертежей заказчика и требований проекта. Доступные услуги включают сверление и пробивку отверстий, разметку поверхности, установку аксессуаров и подготовку внутренней планировки.

Изучите варианты индивидуальной настройки корпуса.
