Сетевое оборудование непрерывно выделяет тепло. Если внутри шкафа нет понятного пути для движения воздуха, температура повышается, появляются локальные горячие зоны, а оборудование начинает работать за пределами оптимального режима. Эффективное охлаждение зависит не только от количества вентиляторов, но и от температуры помещения, тепловой нагрузки, направления воздушного потока устройств, компоновки кабелей и конструкции дверей. Ниже приведен практический подход к выбору системы охлаждения сетевого шкафа.

Ключевые выводы

• Выбирайте способ охлаждения по тепловой нагрузке и условиям помещения, а не только по высоте шкафа в юнитах.
• Организуйте непрерывный путь: холодный воздух входит со стороны воздухозабора оборудования, а нагретый выходит без возврата к входу.
• Размещайте вентиляторы так, чтобы они поддерживали штатное направление потока коммутаторов, серверов и ИБП.
• Перфорированная, стеклянная или сплошная дверь должна рассматриваться как часть общей системы вентиляции.

Почему сетевой шкаф перегревается

Тепло от сетевого оборудования

Каждое активное устройство преобразует часть потребляемой электроэнергии в тепло. Коммутаторы, маршрутизаторы, шлюзы, небольшие серверы, видеорегистраторы, ИБП, блоки распределения питания и источники питания повышают температуру внутри шкафа. Патч-панели почти не выделяют тепло, но плотная коммутация и неорганизованные кабели могут перекрывать вентиляционные отверстия активного оборудования.

Отдельного внимания требуют PoE-коммутаторы. Их тепловая нагрузка меняется в зависимости от количества подключенных устройств и фактической мощности PoE. Оценивать нагрев только по числу портов нельзя: необходимо учитывать стандарт PoE, число активных портов, ожидаемую нагрузку, КПД блока питания и допустимую рабочую температуру, указанную производителем.

Размер и глубина корпуса также влияют на охлаждение. Перед выбором модели проверьте высоту оборудования, глубину устройств, радиус изгиба кабелей, свободное место за разъемами и запас для будущего расширения. В категории сетевых шкафов Saipwell представлены варианты для разных компоновок IT-оборудования. Даже шкаф с достаточным количеством юнитов может оказаться слишком тесным для нормального движения воздуха.

Внешние условия, повышающие температуру

Шкаф является только одной частью тепловой системы. Высокая температура в помещении, недостаточная вентиляция, прямое солнечное излучение, соседнее тепловыделяющее оборудование и установка в закрытой технической комнате повышают температуру поступающего воздуха. Вентилятор не охлаждает воздух ниже температуры помещения – он только перемещает его через шкаф.

Не менее важны внешние зазоры. Если задняя стенка расположена слишком близко к стене, горячий воздух задерживается у выхода. Недостаточное пространство над крышей снижает эффективность верхних вентиляторов. Внутри шкафа проблемами становятся плотные кабельные жгуты, перегруженные полки, загрязненные фильтры и оборудование с разными направлениями воздушного потока.

Начните с тепловой нагрузки и условий установки

Оцените тепловую нагрузку шкафа

До выбора вентиляторов и дверей составьте перечень активного оборудования. Запишите типичную и максимальную потребляемую мощность каждого устройства, отметьте непрерывно работающие узлы и кратковременные пиковые режимы. Особенно внимательно оцените PoE-коммутаторы, ИБП во время зарядки, системы хранения данных и компактные серверы. Для предварительной консервативной оценки можно исходить из того, что большая часть потребляемой мощности в итоге превращается в тепло. Один ватт соответствует приблизительно 3,412 БТЕ/ч.

Такой расчет не заменяет теплотехническое проектирование. Реальный результат зависит от характеристик вентиляторов устройств, сопротивления дверей и фильтров, высоты над уровнем моря, температуры помещения, утечек воздуха и плотности кабелей. Расчет нагрузки нужен для выбора начального решения, которое затем проверяют измерениями.

Нагрузка шкафа	Типичная конфигурация	Начальное решение
Низкая	Маршрутизатор, патч-панель, коммутатор	Пассивная вентиляция
Средняя	Несколько коммутаторов, PoE, малый ИБП	Дверная вентиляция и вентиляторы
Высокая	Плотная PoE-нагрузка, сервер, NVR, ИБП	Отдельный расчет охлаждения

В таблице намеренно нет фиксированных границ по мощности. Одинаковая нагрузка может быть допустимой в прохладном хорошо проветриваемом помещении и критичной в небольшом закрытом шкафном помещении. Окончательное решение определяется условиями площадки и пределами, установленными производителями оборудования.

Проверьте помещение до установки дополнительных вентиляторов

Измеряйте температуру помещения не только сразу после монтажа, но и в периоды максимальной нагрузки. Уточните, работает ли кондиционирование круглосуточно, отключается ли оно ночью и в выходные, а также меняется ли температура при включении другого оборудования. Если воздух в помещении уже горячее допустимой температуры на входе устройств, увеличение производительности шкафных вентиляторов не решит проблему.

Проверьте расстояние до стены, свободное пространство сверху, доступ к приточному воздуху, выброс тепла соседними системами, уровень пыли и влажность. В руководстве Eaton по выбору телекоммуникационных стоек размещение шкафа, глубина оборудования, кабели и охлаждение помещения также рассматриваются как взаимосвязанные факторы.

Создайте понятный путь воздушного потока

Сначала определите направление потока каждого устройства

Большинство сетевых устройств перемещает воздух спереди назад, но встречаются модели с боковым забором, боковым выбросом или обратным направлением. Не ориентируйтесь только на внешний вид корпуса. Проверьте стрелки на устройстве, расположение вентиляторов и документацию производителя. Шкафные вентиляторы не должны работать против встроенных вентиляторов оборудования.

Если в одном шкафу установлены устройства с разными направлениями потока, разделите их по зонам, оставьте боковые зазоры или используйте воздуховоды и заглушки. Когда согласовать направления невозможно, измерения температуры у каждого критичного устройства становятся обязательными.

Организуйте вход холодного и выход горячего воздуха

Для оборудования с направлением спереди назад практичная схема предусматривает поступление более холодного воздуха через переднюю нижнюю или переднюю перфорированную зону и удаление нагретого воздуха через заднюю верхнюю часть либо крышу. Это не универсальное правило, но удобная исходная схема: горячий воздух естественно поднимается, а вентиляторы помогают вывести его из корпуса.

Площадь приточных отверстий должна соответствовать площади вытяжки. Сильная вытяжка при маленьком воздухозаборе создает разрежение, повышает шум и снижает реальный расход воздуха. Большая перфорация также не гарантирует охлаждение, если кабели или оборудование блокируют путь внутри шкафа.

Не допускайте рециркуляции горячего воздуха

Рециркуляция возникает, когда нагретый воздух после выхода снова попадает на вход оборудования. Причиной может быть свободное пространство вокруг устройств, незакрытые юниты, щели между монтажными профилями и боковыми панелями, а также недостаточный зазор сзади. Используйте заглушки для свободных юнитов, направляйте кабели в стороны и отделяйте зоны притока и вытяжки настолько, насколько позволяет конструкция.

Рекомендации Vertiv по управлению воздушными потоками подчеркивают ту же задачу: уменьшать обходные пути воздуха и не позволять горячему потоку возвращаться к воздухозабору оборудования.

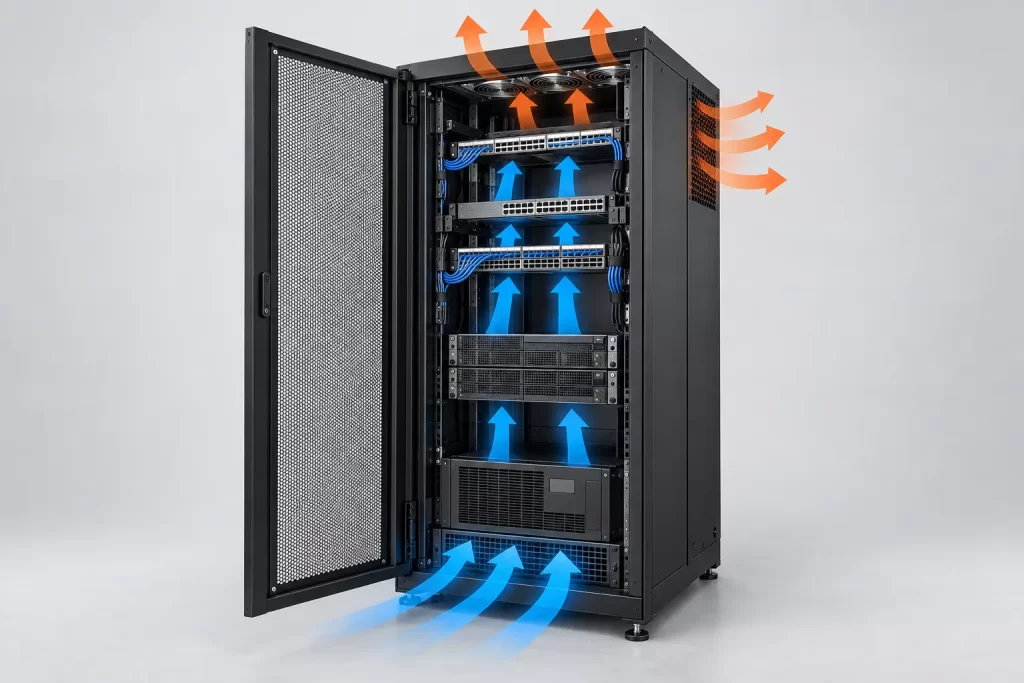

Размещение вентиляторов в сетевом шкафу

Используйте вентиляторы для поддержки общего направления потока

Вентилятор эффективен только в составе спроектированного воздушного тракта. Перед монтажом определите, откуда поступает воздух, через какие устройства он проходит и где выходит. Затем выберите вентиляторы, которые поддерживают этот маршрут. Несогласованные вентиляторы могут создавать короткий контур, при котором свежий воздух сразу уходит в вытяжку, не проходя через горячее оборудование.

Реальный расход воздуха всегда ниже паспортного расхода вентилятора в свободном пространстве. Перфорированные панели, фильтры, решетки, кабели и небольшие отверстия создают сопротивление. Поэтому важны не только номинальные м3/ч, но и рабочая точка на кривой давления, уровень шума, ресурс подшипников и возможность обслуживания.

Верхние и задние вентиляторы обычно работают на вытяжку

Для оборудования с потоком спереди назад вентиляторы в верхней задней части или крыше обычно удаляют нагретый воздух. Такое расположение помогает отводить тепло, которое скапливается над коммутаторами и ИБП. Однако снаружи должен оставаться свободный объем: вентилятор, направленный прямо в стену или закрытую нишу, быстро потеряет эффективность.

Не устанавливайте задний вытяжной вентилятор вплотную к выпуску устройства, если их потоки могут мешать друг другу. Оставьте пространство для смешения и отвода воздуха. Кабельные жгуты, вертикальные PDU и полки не должны закрывать вход вентилятора.

Приточные вентиляторы размещают в более холодной зоне

Нижний или передний приточный вентилятор полезен, когда пассивного притока недостаточно или требуется небольшой положительный перепад давления. В пыльных помещениях приток следует фильтровать, иначе вентилятор ускорит загрязнение оборудования. Фильтр необходимо включить в график обслуживания, поскольку по мере загрязнения его сопротивление растет.

Если шкаф получает воздух из чистого кондиционируемого помещения, предпочтительнее направлять этот воздух к входам оборудования, а не просто перемешивать его внутри корпуса. Подходящий вариант можно сопоставить с доступными вентиляторами и фильтрующими решениями для шкафов с учетом размера монтажного отверстия и требуемой производительности.

Сколько вентиляторов требуется

Количество вентиляторов нельзя надежно определить только по высоте шкафа 18U, 24U или 42U. Оно зависит от тепловой нагрузки, допустимого повышения температуры, сопротивления воздухозабора, загрязнения фильтров и характеристик конкретного вентилятора. Приближенно требуемый объемный расход можно оценить по тепловой мощности и допустимой разнице температур, но полученное значение необходимо корректировать на сопротивление шкафа.

На практике сначала устраняют препятствия и рециркуляцию, затем выбирают вентилятор по расчетному расходу и доступному статическому давлению. После монтажа измеряют температуру под реальной нагрузкой. Если температура продолжает расти, ищут причину, а не автоматически добавляют вентиляторы.

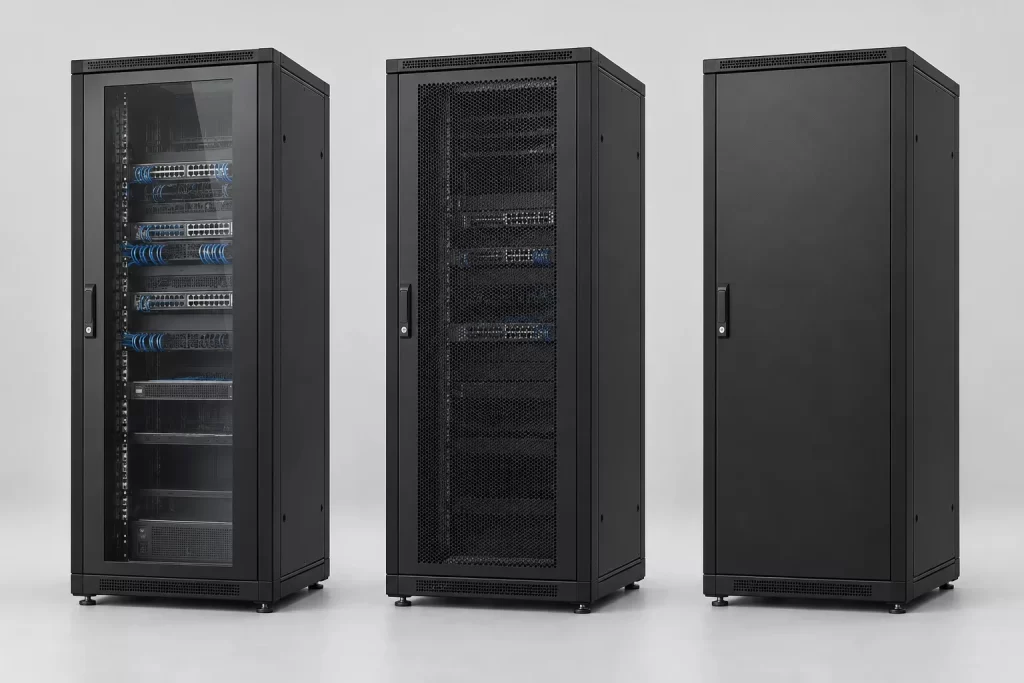

Как выбрать дверь сетевого шкафа

Перфорированная или сетчатая дверь

Перфорированная дверь обеспечивает низкое сопротивление потоку и подходит для шкафов, где оборудование забирает воздух спереди и выбрасывает назад. Она особенно полезна при средней и высокой плотности активного оборудования. Ее ограничения – меньшая защита от пыли, шума и случайного доступа к передней части оборудования.

Стеклянная дверь

Стеклянная дверь позволяет видеть индикаторы и уменьшает прямое попадание пыли через переднюю панель, но не обеспечивает достаточный приток сама по себе. Для нее требуется другой рассчитанный путь – через боковые, нижние или верхние отверстия либо активную вентиляцию. Стеклянная дверь подходит для низкой и умеренной нагрузки только после проверки температуры.

Сплошная металлическая дверь

Сплошная металлическая дверь повышает механическую защиту и помогает контролировать направление потока, но полностью зависит от других воздухозаборных и вытяжных отверстий. Ее выбирают, когда защита важнее свободной фронтальной вентиляции и имеется отдельная схема охлаждения. Закрытая дверь без альтернативного притока создает высокий риск перегрева.

Тип двери	Преимущество	Что необходимо проверить
Перфорированная	Минимальное сопротивление фронтальному потоку	Пыль, шум и фактическая открытая площадь
Стеклянная	Обзор оборудования и закрытая передняя часть	Альтернативный приток и температура под нагрузкой
Сплошная металлическая	Механическая защита и управляемый поток	Отдельные приточные и вытяжные отверстия

Выберите подходящий способ охлаждения

Пассивная вентиляция

Пассивная вентиляция подходит для низкой тепловой нагрузки в прохладном помещении, если шкаф имеет достаточно открытые приточные и вытяжные зоны. Преимущества – отсутствие дополнительного шума, энергопотребления и движущихся деталей. Ограничение заключается в зависимости от температуры помещения и естественной тяги.

Вентиляторное охлаждение

Вентиляторное охлаждение применяют, когда естественного обмена недостаточно, но температура помещения остается приемлемой. Система может включать вытяжные вентиляторы, фильтрованный приток или их сочетание. Управление термостатом снижает шум и износ, однако датчик должен находиться в репрезентативной горячей зоне, а не непосредственно в струе холодного воздуха.

Отдельное охлаждение шкафа или помещения

При высокой тепловой нагрузке, высокой температуре помещения, герметичном корпусе или критичных требованиях к надежности может потребоваться кондиционирование помещения, теплообменник или шкафной кондиционер. Такое решение подбирают по тепловой мощности и условиям окружающей среды. Вентиляторы не могут охладить оборудование ниже температуры поступающего воздуха.

Рекомендации Rittal по охлаждению стоек также предлагают начинать с тепловой нагрузки, температуры окружающей среды и герметичности корпуса, а не с выбора конкретного вентилятора.

Распространенные ошибки при охлаждении

1.  Выбор вентилятора только по размеру. Два вентилятора одинакового диаметра могут иметь разные расход, давление и характеристики при сопротивлении.

2.  Отсутствие понятного притока. Вытяжной вентилятор не обеспечит расчетный расход, если входные отверстия слишком малы или перекрыты.

3.  Смешивание направлений. Шкафный вентилятор, работающий против встроенных вентиляторов оборудования, повышает температуру вместо ее снижения.

4.  Перекрытие вентиляции кабелями и аксессуарами. Кабельные жгуты, полки и PDU необходимо учитывать еще на этапе компоновки.

5.  Закрытая дверь без альтернативного пути. Стеклянная или сплошная дверь требует притока через другие панели либо активного охлаждения.

6.  Игнорирование загрязнения и графика HVAC. Фильтры постепенно теряют пропускную способность, а отключение кондиционирования ночью может изменить тепловой режим.

Как проверить охлаждение после монтажа

Система охлаждения считается завершенной только после проверки шкафа в реальных условиях. Визуальный осмотр подтверждает направление вентиляторов и отсутствие препятствий, но локальные горячие зоны и рециркуляцию можно выявить только измерениями.

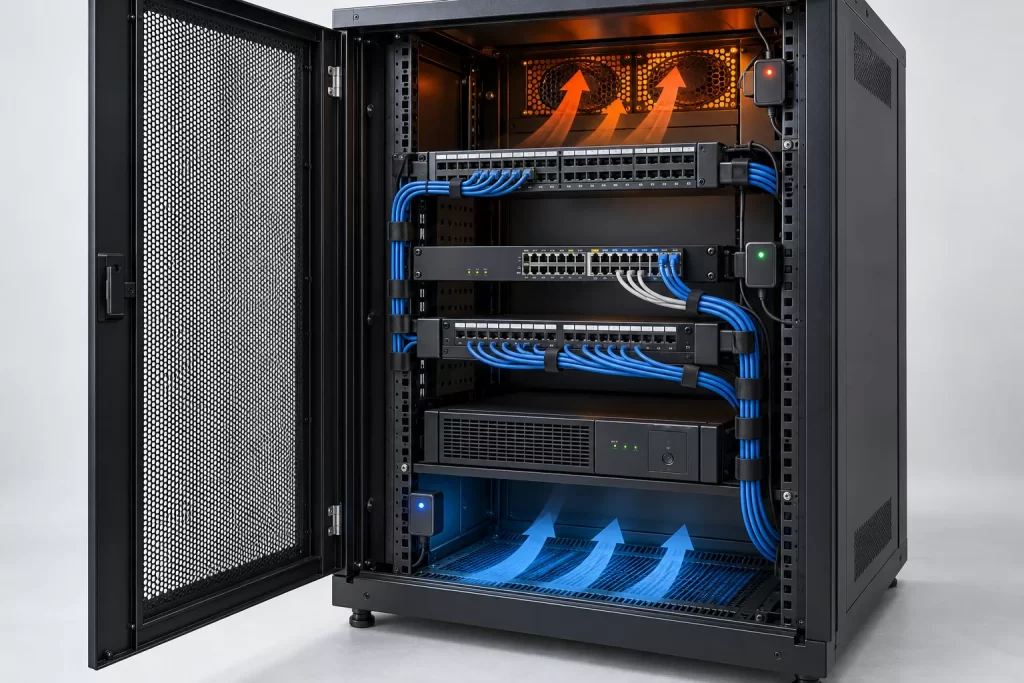

Измеряйте температуру в нескольких точках

Записывайте температуру помещения и температуру внутри шкафа у нижнего воздухозабора, рядом с основным тепловыделяющим коммутатором и у верхней либо задней вытяжки. Эти точки показывают температуру входящего воздуха, условия для критичного оборудования и нагрев удаляемого потока. Встроенные датчики устройств полезны, но не заменяют датчики на уровне шкафа.

Проверяйте при реальной нагрузке

Закройте двери и панели, затем выполните проверку во время характерной пиковой нагрузки. Учитывайте высокий сетевой трафик, максимальную PoE-нагрузку, запись NVR, резервное копирование и зарядку ИБП, если эти режимы возможны. Дождитесь стабилизации температуры: измерение сразу после запуска не показывает поведение системы в полном рабочем цикле.

Анализируйте тренд, а не одно показание

Следите за изменением разницы между входом и выходом, ростом температуры одного устройства относительно соседних, непрерывной работой вентиляторов и постепенным ухудшением параметров по мере загрязнения фильтра. Такие признаки часто указывают на препятствие или рециркуляцию раньше, чем сработает аварийная сигнализация.

Не применяйте одну универсальную безопасную температуру ко всем проектам. Сравнивайте измерения с допустимой температурой на входе и рабочими пределами каждого устройства, оставляя эксплуатационный запас. Целевой диапазон зависит от оборудования, нагрузки, помещения и требуемой надежности.
