Чтобы предотвратить образование конденсата в уличных электротехнических корпусах в Юго-Восточной Азии, необходимо ограничить проникновение влаги, контролировать точку росы и компенсировать перепады давления.
Высокая влажность, муссонные дожди, дневной нагрев и ночное охлаждение могут привести к появлению капель воды внутри корпуса. Это возможно даже при степени защиты IP66, поскольку данный рейтинг относится к внешнему проникновению воды и пыли, но не устраняет влагу, уже находящуюся внутри.
Ключевые выводы
- IP66 не гарантирует отсутствие внутреннего конденсата.
- Конденсат образуется, когда температура поверхности опускается ниже точки росы.
- Герметизация, расположение корпуса и контроль влажности должны применяться совместно.
- Клапаны, дренажные устройства и нагреватели необходимо выбирать с учетом корпуса и условий эксплуатации.
Почему конденсат представляет серьезную опасность в Юго-Восточной Азии?
Высокая влажность и муссонные дожди
Климат Малайзии характеризуется высокой влажностью и обильными осадками. На Филиппинах среднемесячная относительная влажность составляет примерно 71–85%. Подобные условия характерны для многих уличных проектов в Юго-Восточной Азии. Климат Малайзии; климат Филиппин.
Высокая влажность повышает точку росы внутри корпуса. Поэтому даже небольшого снижения температуры может быть достаточно для образования конденсата. Муссонные дожди также увеличивают риск проникновения воды через неправильно подобранные кабельные вводы, поврежденные уплотнения и незакрытые отверстия.

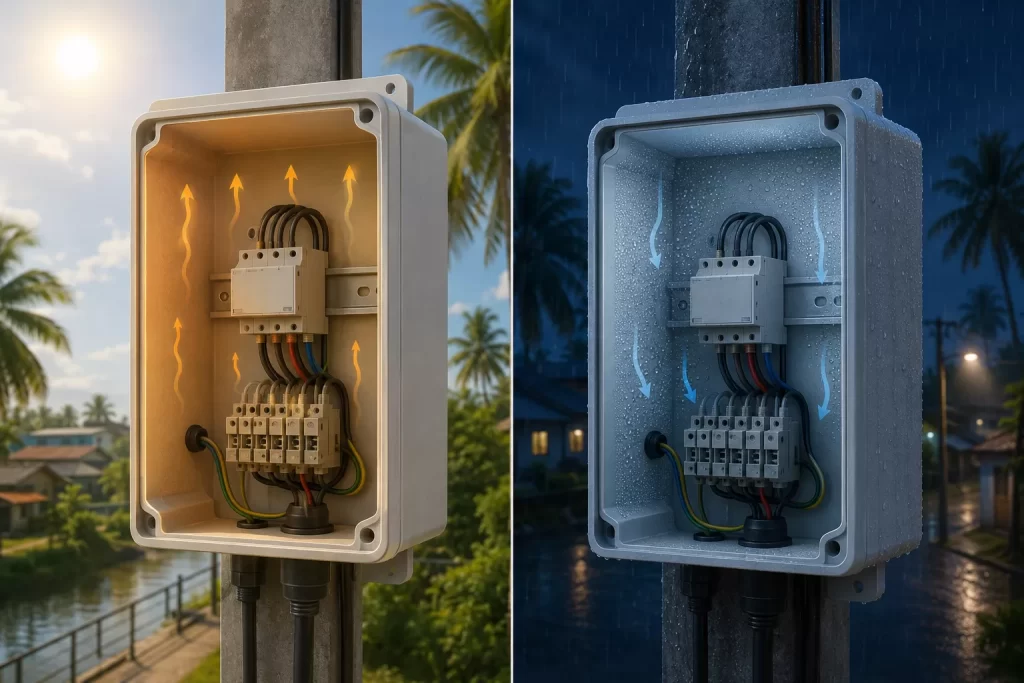

Солнечный нагрев и ночное охлаждение
Прямые солнечные лучи нагревают корпус и находящийся внутри воздух. После захода солнца или резкого охлаждения корпуса дождем температура внутренних поверхностей может опуститься ниже точки росы. Содержащаяся в воздухе влага превращается в капли воды.
Таким образом, повторяющиеся дневные и ночные температурные циклы могут вызывать конденсат даже при отсутствии видимой протечки.
Морской воздух и частое техническое обслуживание
Соленый воздух напрямую не вызывает конденсат, но ускоряет коррозию влажных клемм, замков, монтажных панелей и электрических соединений.
При открытии корпуса во время обслуживания внутрь также попадает влажный наружный воздух. После закрытия и последующего охлаждения эта влага может конденсироваться.
| Условия региона | Воздействие на корпус | Типичный риск |
|---|---|---|
| Высокая влажность | Повышает внутреннюю точку росы | Конденсат на клеммах и печатных платах |
| Муссонные дожди | Увеличивают воздействие влаги | Проникновение воды через слабые места |
| Сильная солнечная нагрузка | Создает температурные циклы | Дневной и ночной конденсат |
| Соленый морской воздух | Ускоряет коррозию | Повреждение крепежа и соединений |
Почему конденсат может образоваться внутри корпуса IP66?
IP-рейтинг контролирует проникновение воды, но не влажность
Степень IP определяет защиту от твердых частиц и воды в установленных условиях испытаний. IP66 означает полную пыленепроницаемость и защиту от мощных водяных струй, но не подтверждает, что воздух внутри корпуса остается сухим. Обзор степеней защиты IP от IEC поясняет, что классификация относится прежде всего к внешнему воздействию.
Влажный воздух может остаться внутри после монтажа или попасть туда при открытии дверцы. Простое повышение степени IP не удаляет эту влагу.
Точка росы и термическое «дыхание»
Конденсат образуется, когда влажный воздух соприкасается с поверхностью, температура которой ниже точки росы. Чем выше относительная влажность, тем меньшего перепада температуры достаточно для появления воды. Этот механизм также описан в техническом руководстве Pfannenberg.
Изменения температуры вызывают термическое «дыхание» корпуса. Днем внутренний воздух нагревается и расширяется, а ночью охлаждается и сжимается. Возникающие перепады давления могут перемещать влажный воздух через уплотнения, кабельные вводы и небольшие зазоры.

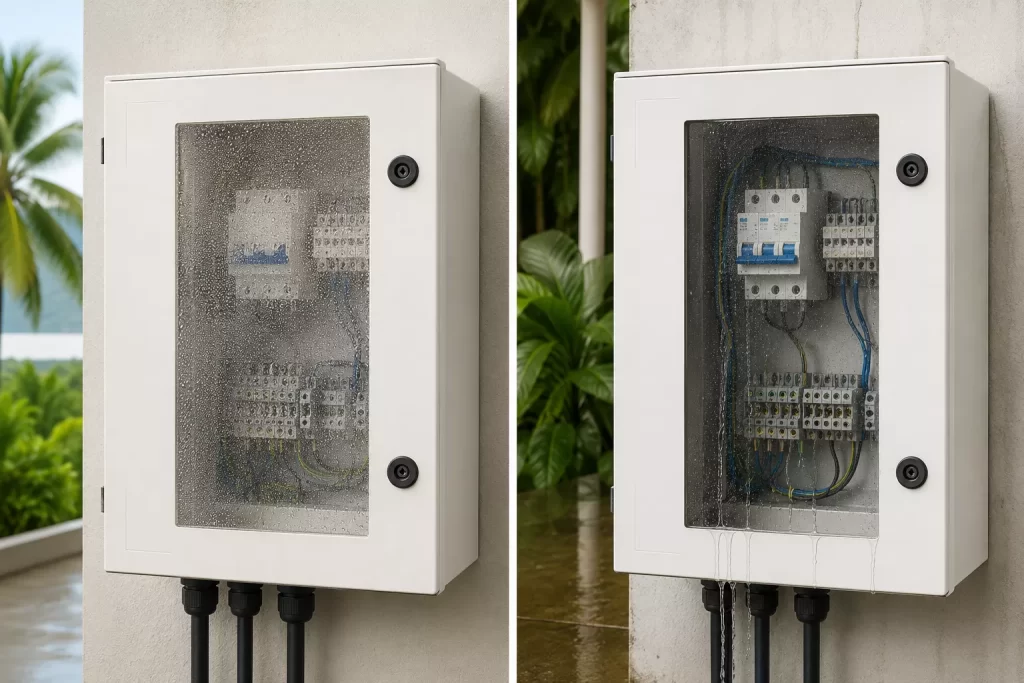

Как отличить конденсат от проникновения воды?
Перед заменой корпуса или установкой оборудования контроля влажности необходимо определить источник воды.
| Признак | Вероятнее конденсат | Вероятнее проникновение воды |
|---|---|---|
| Влага появляется после прохладной ночи | Да | Возможно |
| Мелкие капли покрывают несколько поверхностей | Да | Маловероятно |
| Вода начинается возле кабельного ввода или дверного уплотнения | Маловероятно | Да |
| Влага появляется без недавнего дождя | Да | Маловероятно |
| После ливня внутри скапливается вода | Возможно | Да |
| Коррозия повторяется без видимого пути протечки | Да | Возможно |
Локализованный водяной след обычно указывает на протечку. Мелкие капли на нескольких внутренних поверхностях чаще связаны с конденсатом.
Сначала устраните дефекты кабельных вводов, отверстий и уплотнений. Если влага появляется главным образом после перепадов температуры, дополнительный герметик может лишь запереть влажный воздух внутри.
Как предотвратить конденсат в уличных корпусах?
Ограничьте проникновение влаги во время монтажа
Закрывайте корпус в максимально сухих условиях. Подбирайте кабельные вводы с соответствующей степенью IP под фактический диаметр кабеля и герметизируйте все неиспользуемые отверстия.
Если конструкция позволяет:
- Размещайте кабельные вводы снизу или в нижней части боковой стенки.
- Формируйте каплеотводящие петли ниже корпуса.
- Проверяйте выравнивание дверцы и равномерность прижатия уплотнения.
- Заменяйте поврежденные или необратимо деформированные уплотнения.
Сократите температурные перепады

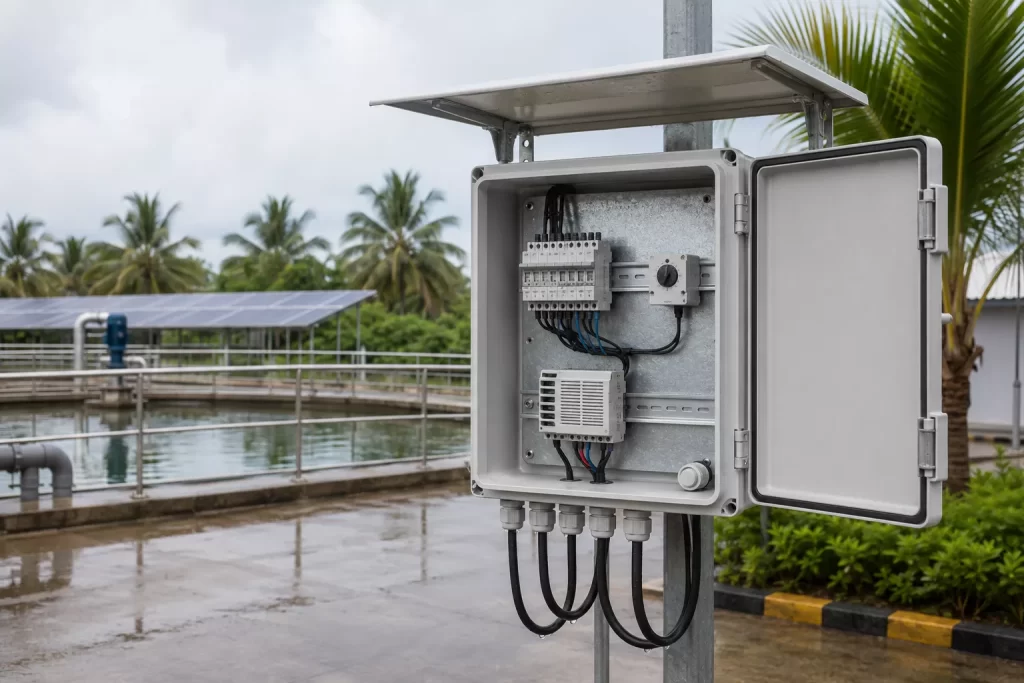

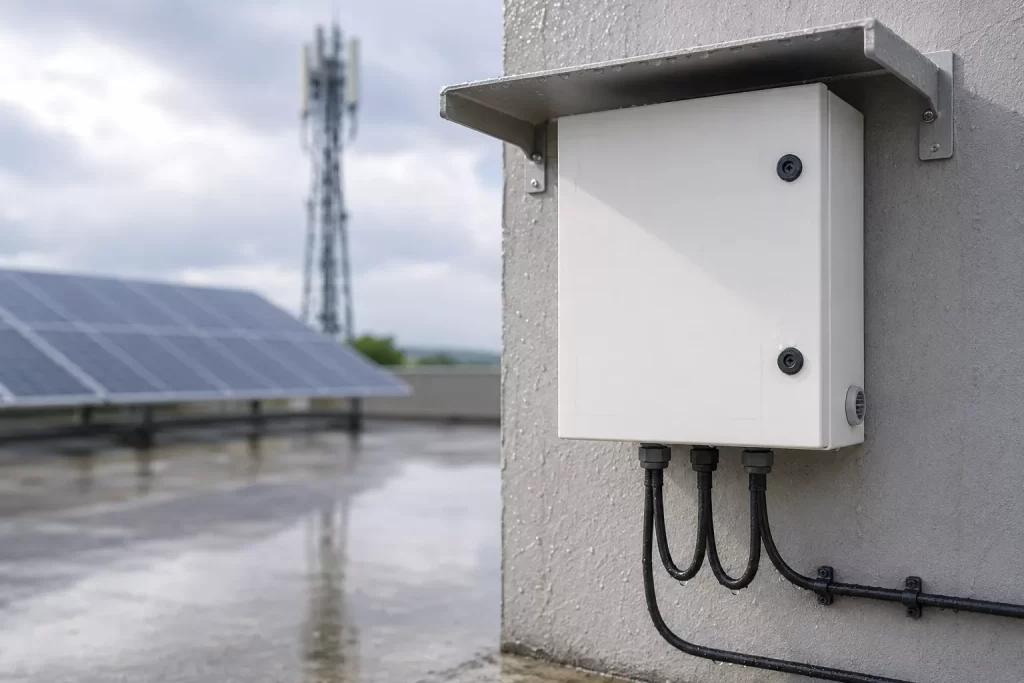

По возможности избегайте продолжительного воздействия прямых солнечных лучей. Отдельный солнцезащитный экран или козырек уменьшает дневной нагрев и резкое охлаждение корпуса во время дождя.
Оставляйте достаточно свободного пространства для циркуляции воздуха. Не размещайте компоненты с высокой теплоотдачей вплотную к стенке корпуса. Неметаллические материалы медленнее передают тепло, но сами по себе не устраняют внутреннюю влагу.
Компенсируйте давление без снижения степени защиты
Мембранный клапан с соответствующей степенью IP обеспечивает выравнивание давления и выход водяного пара, ограничивая проникновение жидкой воды и загрязнений. Это уменьшает нагрузку на уплотнения и снижает риск образования конденсата. Руководство GORE называет выравнивание давления и снижение конденсации основными функциями таких клапанов.
Клапан следует выбирать с учетом степени IP, объема корпуса, температурных перепадов и воздействия ультрафиолета, соли или химических веществ. Обычное открытое вентиляционное отверстие не является безопасной заменой мембранного клапана.
Вентиляционно-дренажный клапан также помогает компенсировать давление и удалять скопившуюся воду, если он установлен в самой нижней точке корпуса.
Контролируйте температуру и влажность
Нагреватель с управлением от гигростата поддерживает температуру внутренних поверхностей выше точки росы. В тропическом климате он используется не для защиты от холода, а для предотвращения конденсата.
Для крупных корпусов и оборудования высокой стоимости могут потребоваться:
- Компактный осушитель воздуха.
- Замкнутая система кондиционирования корпуса.
- Внутренние датчики влажности.
- Дистанционная сигнализация температуры и влажности.
Пакеты с влагопоглотителем подходят для небольших обслуживаемых коробок, но имеют ограниченную емкость и требуют регулярной замены.

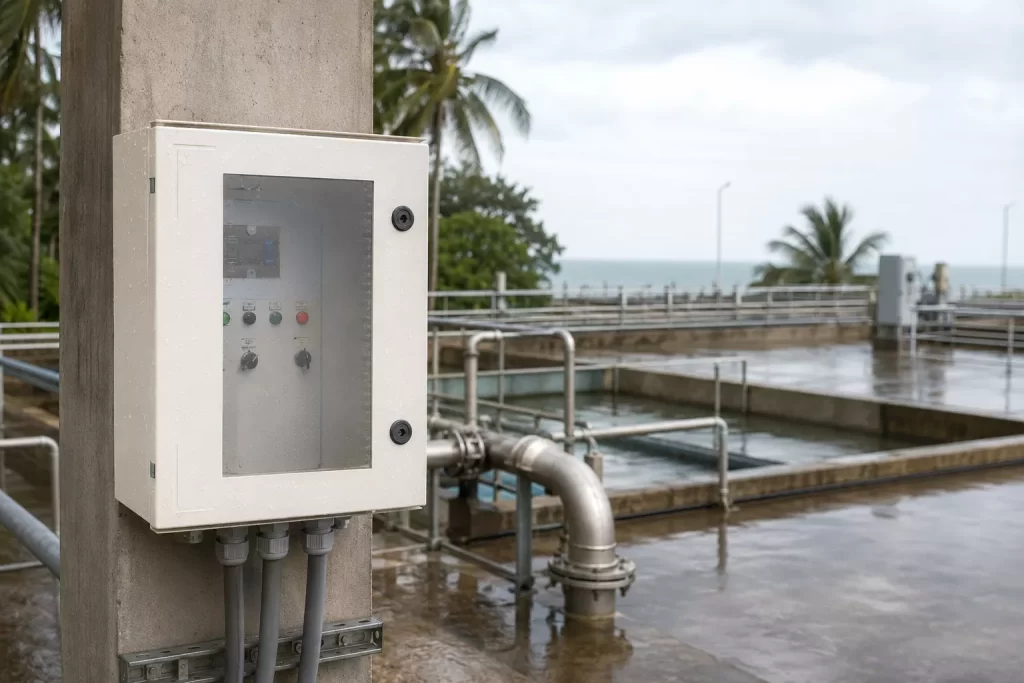

Какой метод защиты выбрать?
Выбор зависит от объема корпуса, внутренней тепловой нагрузки, влажности окружающей среды, наличия электропитания и периодичности обслуживания.
| Условия применения | Рекомендуемое решение |
|---|---|
| Небольшая распределительная коробка в тени | Правильная герметизация и заменяемый влагопоглотитель |
| Солнечная или телекоммуникационная установка | Солнцезащитный экран и мембранный клапан с соответствующей степенью IP |
| Прибрежная установка | Коррозионностойкий корпус и вентиляционный или дренажный клапан |
| Большой шкаф управления | Гигростат, нагреватель или замкнутая система охлаждения |
| Удаленный объект без постоянного обслуживания | Клапан выравнивания давления и контроль влажности |
| Очистные сооружения или химическое предприятие | Стеклопластиковый корпус и химически совместимые уплотнения |
Для небольшой распределительной коробки может быть достаточно пассивных мер. Удаленное или дорогостоящее оборудование обычно требует мониторинга или активного контроля влажности.
Преимущества стеклопластиковых корпусов во влажном тропическом климате
Стеклопластиковые корпуса обладают несколькими преимуществами:
- Стеклопластиковая оболочка не ржавеет, в отличие от обычной углеродистой стали.
- Более низкая теплопроводность по сравнению с металлом уменьшает скорость изменения температуры стенок.
- Непроводящий корпус подходит для многих систем управления, телекоммуникаций, солнечной энергетики и водоподготовки.
- Конструкция IP66 ограничивает проникновение дождевой воды и пыли.
Стеклопластиковый электротехнический корпус Saipwell IP66 изготовлен из армированного стекловолокном полиэстера SMC и оснащен полиуретановым уплотнительным кольцом. На странице продукта указаны степени защиты IP66, NEMA 4X и IK8.
Однако стеклопластик не удаляет влажный воздух, уже находящийся внутри. По-прежнему необходимы правильно установленные кабельные вводы, компенсация давления и контроль влажности.

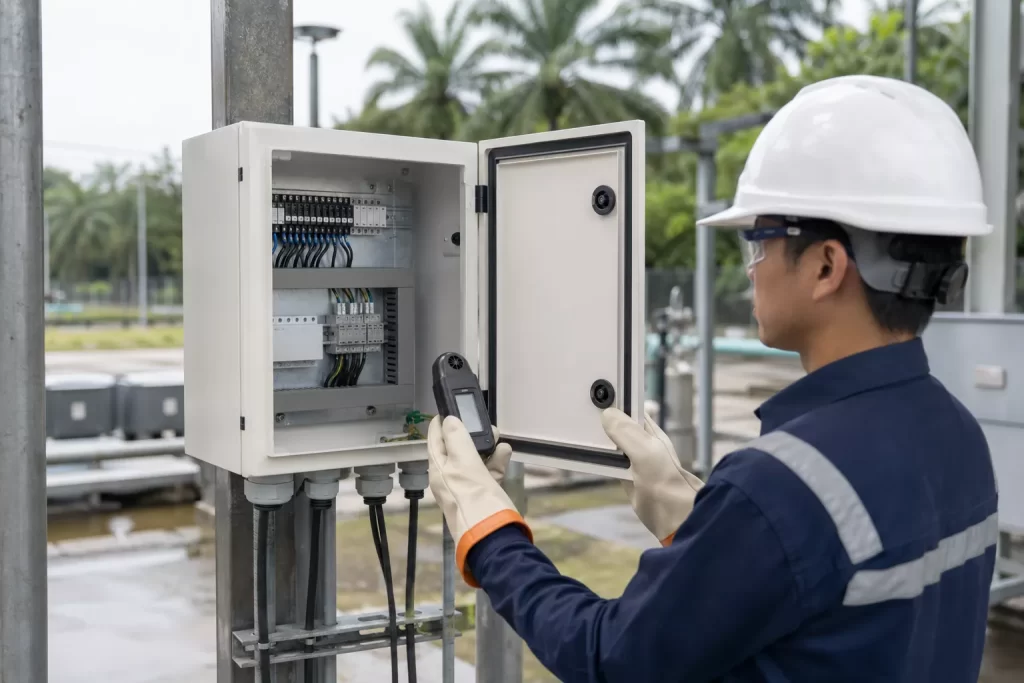

Контрольный список перед вводом в эксплуатацию
- Проверьте максимальную температуру и относительную влажность окружающей среды.
- Рассчитайте тепловую нагрузку внутренних компонентов.
- Определите воздействие прямых солнечных лучей и осадков.
- Проверьте материал корпуса и требуемую степень IP.
- Убедитесь в правильном положении дверцы и равномерном прижатии уплотнения.
- Подберите кабельные вводы под диаметр кабелей.
- Загерметизируйте все неиспользуемые отверстия.
- При необходимости сформируйте каплеотводящие петли.
- Определите необходимость клапана, дренажа или нагревателя.
- Убедитесь, что дополнительные компоненты сохраняют требуемую степень IP.
- Зафиксируйте исходные показатели температуры и влажности после ввода оборудования в эксплуатацию.
Заключение
Уличные электротехнические корпуса в Юго-Восточной Азии требуют защиты как от внешнего проникновения воды, так и от внутреннего конденсата.
IP66 является важным защитным барьером, но не заменяет контроль точки росы, давления и влажности. Итоговое решение должно сочетать подходящий материал корпуса, правильный монтаж и необходимые климатические компоненты.
Saipwell поставляет стеклопластиковые корпуса IP66 и компоненты климат-контроля для уличных проектов, эксплуатируемых в условиях высокой влажности, обильных осадков и коррозионного воздействия.
Часто задаваемые вопросы
Может ли конденсат образоваться внутри электротехнического корпуса IP66?
Да. IP66 ограничивает проникновение внешней воды и пыли, но не удаляет влажный воздух внутри корпуса и не предотвращает охлаждение поверхностей ниже точки росы.
Должен ли уличный электротехнический корпус быть полностью герметичным?
Не всегда. Полностью герметичный корпус может удерживать влагу и создавать значительные перепады давления. Если необходим контролируемый воздухообмен, следует использовать мембранный клапан с соответствующей степенью защиты.
Нужны ли нагреватели в электротехнических корпусах при тропическом климате?
В некоторых проектах нужны. Нагреватель поддерживает температуру внутренних поверхностей выше точки росы и предотвращает образование конденсата при повторяющихся температурных циклах.
Достаточно ли пакетов с влагопоглотителем?
Они могут использоваться в небольших и легко обслуживаемых коробках. Для удаленных объектов или условий постоянно высокой влажности обычно требуется более стабильная система контроля.
Лучше ли стеклопластиковые корпуса подходят для влажного климата, чем металлические?
Стеклопластик обладает коррозионной стойкостью, электроизоляционными свойствами и более низкой теплопроводностью. При выборе также необходимо учитывать механическую прочность, отвод тепла, пожарные характеристики и требования ЭМС.
