Технические характеристики корпусов из стекловолокна, армированного полиэфиром (SMC).
- Technical Data
- Models and Sizes
| Спецификация | Данные |
| Корпус и крышка | SMC стекловолоконный армированный полиэстер |
| Уплотнительная прокладка | МОГ |
| Стандартный замок | ПА66 |
| Без рейтинга | 4X |
| Монтажная пластина | Оцинкованная сталь |
| Настенные кронштейны | Материал варьируется в зависимости от модели. |
| Стандартный цвет | Серый |
| Степень защиты от проникновения влаги и пыли | Степень защиты IP66 в соответствии со стандартом IEC 60529 |
| Механическая ударопрочность | IK09 в соответствии с IEC 62262 |
| Непрерывный температурный диапазон | от -40°C до +100°C |
| Кратковременный температурный диапазон | от -40°C до +120°C |
| Стандартная поставка | Корпус, крышка, универсальный ключ, кронштейны для настенного монтажа и оцинкованная монтажная пластина. |
| Дополнительные аксессуары | Монтажная пластина из полиэстера и замок с ключом. |
| Доступные документы | Документы CE и RoHS соответствуют применимой области применения продукции. |

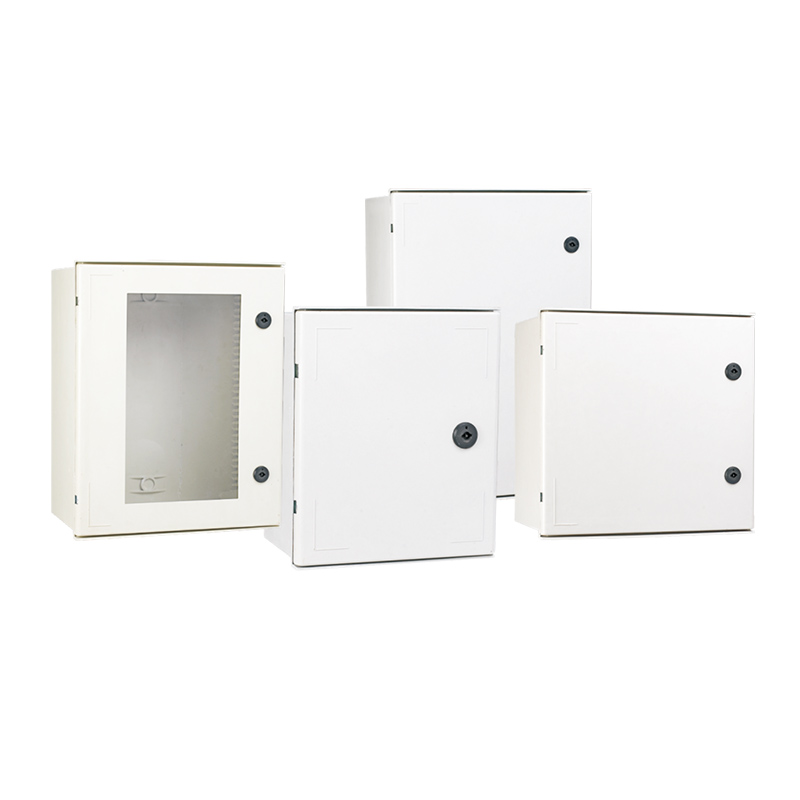

| Размер | Серая обложка | Серая обложка с окном | Серая крышка с внутренней дверцей | Серый чехол с окном и внутренней дверью. |
| В*Ш*Г (мм) | Модель | Модель | Модель | Модель |
| 300*250*140 | DS-SMC-32514 | DS-SMT-32514 | DS-AGM-32514 | DS-ATM-32514 |
| 400*300*200 | DS-SMC-43020 | DS-SMT-43020 | DS-AGM-43020 | DS-ATM-43020 |
| 400*400*200 | DS-SMC-44020 | DS-SMT-44020 | DS-AGM-44020 | DS-ATM-44020 |
| 500*400*200 | DS-SMC-54020 | DS-SMT-54020 | DS-AGM-54020 | DS-ATM-54020 |
| 600*400*230 | DS-SMC-64023 | DS-SMT-64023 | DS-AGM-64023 | DS-ATM-64023 |
| 600*500*230 | DS-SMC-65023 | DS-SMT-65023 | DS-AGM-65023 | DS-ATM-65023 |
| 800*600*300 | DS-SMC-86030 | DS-SMT-86030 | DS-AGM-86030 | DS-ATM-86030 |
| 1060*800*320 | DS-SMC-108030 | DS-SMT-108030 | DS-AGM-108030 | DS-ATM-108030 |
Характеристики корпуса SMC и его установка.
- Core Performance
- Door Design
- Components and Materials
- Lock Reinforcement
- Wall Mounting
- Pole Mounting
1. Огнестойкий материал – UL 94 V-0.
Материал корпуса разработан таким образом, чтобы самозатухать после удаления источника возгорания и препятствовать распространению пламени, помогая ограничить распространение огня вокруг электрооборудования.
2. Устойчивость к УФ-излучению и атмосферным воздействиям.
Устойчивая к атмосферным воздействиям формула помогает уменьшить выцветание, разрушение поверхности и растрескивание при длительном воздействии окружающей среды и многократных перепадах температуры.
3. Коррозионная стойкость.
Неметаллический корпус из SMC-пластика не ржавеет и обладает хорошей устойчивостью ко многим кислотам, щелочам и соленым средам, что делает его пригодным для применения в прибрежных и промышленных условиях. В условиях воздействия солевого тумана срок его службы с точки зрения коррозионной стойкости может достигать 3–4 раз большего, чем у обычных корпусов из окрашенной стали.
4. Герметичная защита IP66.
Сплошная вспененная полиуретановая прокладка обеспечивает плотное прилегание и защиту от пыли и мощных струй воды при правильной установке корпуса, кабельных вводов и принадлежностей.
Расчетный срок службы 5,20 лет.
Корпус из SMC-материала рассчитан на 20 лет эксплуатации на открытом воздухе. Его атмосферостойкая формула сохраняет не менее 90% своих механических свойств после 1000 часов старения в ксеноновой дуге, что помогает снизить затраты на техническое обслуживание более чем на 60% по сравнению с корпусами из окрашенной стали, которые требуют многократной обработки от коррозии или замены.
SMC enclosure’s combined design of transparent outer door and inner door:
1. Transparent Outer Door – Visual Inspection
The transparent outer door allows operators to check meters, indicators and component status without opening the enclosure, reducing unnecessary access and limiting the entry of dust and moisture during routine inspections.
2. Inner Door – Additional Protection and Mounting Space
The inner door provides an additional mounting surface for switches and controls while helping restrict direct access to internal live components when the electrical assembly is correctly configured.
Standard components include an SMC enclosure body and cover, a continuous PU sealing gasket, PA66 lock, zinc-alloy hinges, galvanized steel mounting plate, ABS wall-mounting brackets and a universal key.
Optional mounting plates include powder-coated cold-rolled steel and epoxy resin boards. Selected large enclosure models can be supplied with reinforced 304 stainless steel mounting brackets or project-specific installation hardware.
Standard enclosure models use a flat area around the lock opening.
Selected large models, including the 800×600 mm model and the largest enclosure model, feature reinforcing ribs around the lock area to distribute operating loads and reduce the risk of cracking.
Installation Method – Four-Corner Wall Mounting
1. Carefully drill through the approximately 1 mm protective membrane at each of the four molded mounting points.
2. Position the wall-mounting brackets against the external hexagonal mounting seats.
3. Insert the fastening bolts from inside the enclosure and tighten them securely.
Note: SMC is a thermosetting composite material. Avoid excessive tightening torque that could cause localized damage. Flat washers and spring washers are recommended.
Installation Method – Pole or Clamp Mounting
1. Carefully open the four molded mounting points by drilling through the protective membrane.
2. Insert the fastening bolts from inside the enclosure.
3. Position the external clamp brackets and secure them with nuts.
4. The largest enclosure model requires dedicated reinforced mounting hardware or a project-specific pole-mounting bracket.
See the SMC Fiberglass Enclosure in Detail
Watch the video for a closer look at the enclosure structure, internal mounting space, sealing system, lock design and available cover configurations. It provides a clearer product view before model selection.
Applications for SMC Fiberglass Electrical Enclosures
Корпуса из стекловолокна Saipwell SMC защищают электрические системы в солнечной энергетике, промышленной автоматизации, водоочистке, транспортной инфраструктуре, прибрежных сооружениях и телекоммуникационных установках. Благодаря степени защиты IP66, электрической изоляции и коррозионностойкой конструкции они подходят для клеммных, измерительных, контрольных, распределительных и распределительных коробок в условиях эксплуатации на открытом воздухе, во влажной или агрессивной среде.
Корпуса из стекловолокна SMC против металлических и пластиковых корпусов
| Командный фактор | Стекловолокно SMC | Нержавеющая сталь | Окрашенная сталь | АБС/ПК пластик |
| Коррозионная стойкость | Высокий показатель эффективности во многих условиях эксплуатации на открытом воздухе и в промышленности. | Высокий; зависит от марки стали. | Зависит от целостности покрытия. | Зависит от типа материала и химического воздействия. |
| Электроизоляция | Непроводящий корпус | Проводящий | Проводящий | Непроводящий |
| Беспроводной сигнал | Более низкий экранирующий эффект, чем у металла. | Высокий экранирующий эффект | Высокий экранирующий эффект | Сниженный экранирующий эффект |
| Масса | Легче металла | Тяжелый | Тяжелый | Мир |
| Долговечность при использовании на открытом воздухе | Подходит при использовании соответствующего материала, предназначенного для наружного применения. | Отличный вариант для отдыха на открытом воздухе | Требуется уход за покрытием. | Зависит от степени защиты от УФ-излучения. |
| Несущая способность конструкции | Подходит для настенных электромонтажных узлов. | Лучше всего подходит для тяжелых грузов. | Подходит для общих промышленных нагрузок | Лучше подходит для легких сборок. |
| Рекомендуемое применение | Применение в агрессивных средах, условиях повышенной влажности, на открытом воздухе и в сфере связи. | проекты в пищевой, морской и тяжелой промышленности | Общее промышленное распределение | Корпуса малой и легкой конструкции |
Часто задаваемые вопросы о стекловолоконных корпусах SMC
Электротехнический корпус SMC изготавливается методом формования из листового пресс-материала на основе полиэстера, армированного стекловолокном (SMC — Sheet Molding Compound). Он сочетает высокую механическую прочность, электроизоляционные свойства и устойчивость к коррозии, обеспечивая защиту клеммных колодок, измерительных приборов, оборудования управления и компонентов распределения электроэнергии в сложных условиях эксплуатации.
SMC — это специальный формовочный материал и технология производства корпусов из стеклопластика (GRP). Материал SMC формуется методом компрессионного прессования при контролируемых температуре и давлении, что обеспечивает стабильную механическую прочность, точность размеров и высокое качество поверхности. Поэтому термины «корпус SMC», «корпус GRP» и «корпус из полиэстера, армированного стекловолокном» часто используются для обозначения схожих изделий.
Да. Благодаря степени защиты IP66, коррозионной стойкости материала SMC и непрерывному уплотнителю из полиуретана (PU) корпус подходит для эксплуатации на открытом воздухе, во влажных и запыленных помещениях, а также в прибрежных зонах. Для сохранения заявленной степени защиты необходимо правильно установить корпус и обеспечить надлежащую герметизацию всех кабельных вводов.
Степень защиты IP66 означает, что корпус полностью защищен от проникновения пыли и устойчив к воздействию мощных водяных струй. Такая защита подходит для использования на открытом воздухе и для защиты электрооборудования в сложных условиях эксплуатации. Однако корпус не предназначен для длительного погружения в воду. Фактический уровень защиты также зависит от используемых кабельных вводов, уплотнителей и правильности монтажа.
Глухая крышка подходит для стандартных задач размещения клеммных колодок, оборудования управления и компонентов распределения электроэнергии. Крышка со смотровым окном позволяет контролировать показания измерительных приборов и индикаторов без открытия корпуса. Модель с внутренней дверцей обеспечивает отдельную монтажную поверхность для установки переключателей и органов управления. Конфигурация со смотровым окном и внутренней дверцей сочетает возможность визуального контроля с ограничением доступа к внутренним компонентам.
Да. В корпусе можно выполнить вырезы для кабельных вводов, измерительных приборов, кнопок управления, разъемов и других компонентов, устанавливаемых на панели. Монтажная панель также может быть обработана в соответствии с утвержденной схемой расположения компонентов или чертежом с указанием координат отверстий.
Для проектных заказов и OEM-поставок доступны индивидуальные решения, включая замки, монтажные аксессуары, маркировку, нанесение логотипа и изготовление упаковки по требованиям заказчика.
Неметаллический корпус SMC не обеспечивает проводящий путь для заземления и, как правило, сам по себе не требует заземления. Однако внутренние металлические монтажные панели и установленные электрические компоненты должны быть заземлены, если этого требуют проект системы, применимые электротехнические нормы и правила безопасности.
Для подготовки коммерческого предложения укажите необходимые габариты корпуса, тип крышки, количество изделий, способ монтажа и условия эксплуатации. Если требуется индивидуальная доработка, дополнительно предоставьте чертежи вырезов, схемы расположения компонентов на монтажной панели, требования к аксессуарам и сертификации, а также спецификации по маркировке и нанесению фирменной символики.
