Системы кабельного ввода позволяют безопасно заводить кабели в распределительную коробку, сохраняя герметичность корпуса и защищая оболочку кабеля. Кабельные вводы подходят для отдельных кабелей, которым нужны надежное уплотнение и разгрузка от натяжения; резиновые втулки защищают кабель от кромок; мембранные вводы ускоряют компактную прокладку нескольких кабелей.
Выбор зависит от количества и наружного диаметра кабелей, наличия разъемов, условий среды и механической нагрузки. Поэтому способ ввода следует выбирать вместе с корпусом, особенно если пластиковый водонепроницаемый бокс устанавливается на улице либо в пыльной и влажной среде.
Ключевые выводы
- Кабельные вводы герметизируют отдельные кабели и обеспечивают разгрузку от натяжения.
- Резиновые втулки главным образом защищают кабели от острых кромок корпуса.
- Мембранные вводы ускоряют монтаж нескольких кабелей.
- Для оконцованных кабелей могут потребоваться разъемные вводы или разъемные рамки.
- Итоговая степень защиты IP или тип NEMA зависят от всей системы после монтажа.
Что такое система кабельного ввода для распределительной коробки?
Система кабельного ввода — это узел, через который силовые, управляющие, сигнальные или коммуникационные кабели проходят сквозь стенку корпуса. Она должна:
- Не допускать попадания воды и пыли внутрь коробки.
- Защищать оболочку кабеля от истирания.
- Ограничивать перемещение кабеля и нагрузку на внутренние клеммы.
- Упрощать аккуратный монтаж и обслуживание.
- Сохранять требуемую степень защиты корпуса.
Любое отверстие нарушает целостность стенки корпуса. Поэтому выбранный ввод должен герметизировать и монтажное отверстие, и пространство вокруг кабеля.
Корпус с заявленной степенью IP не сохраняет ее автоматически после прокладки кабелей. На защиту готового узла влияют соответствие кабеля вводу, незадействованные отверстия, компоненты ввода и качество монтажа.

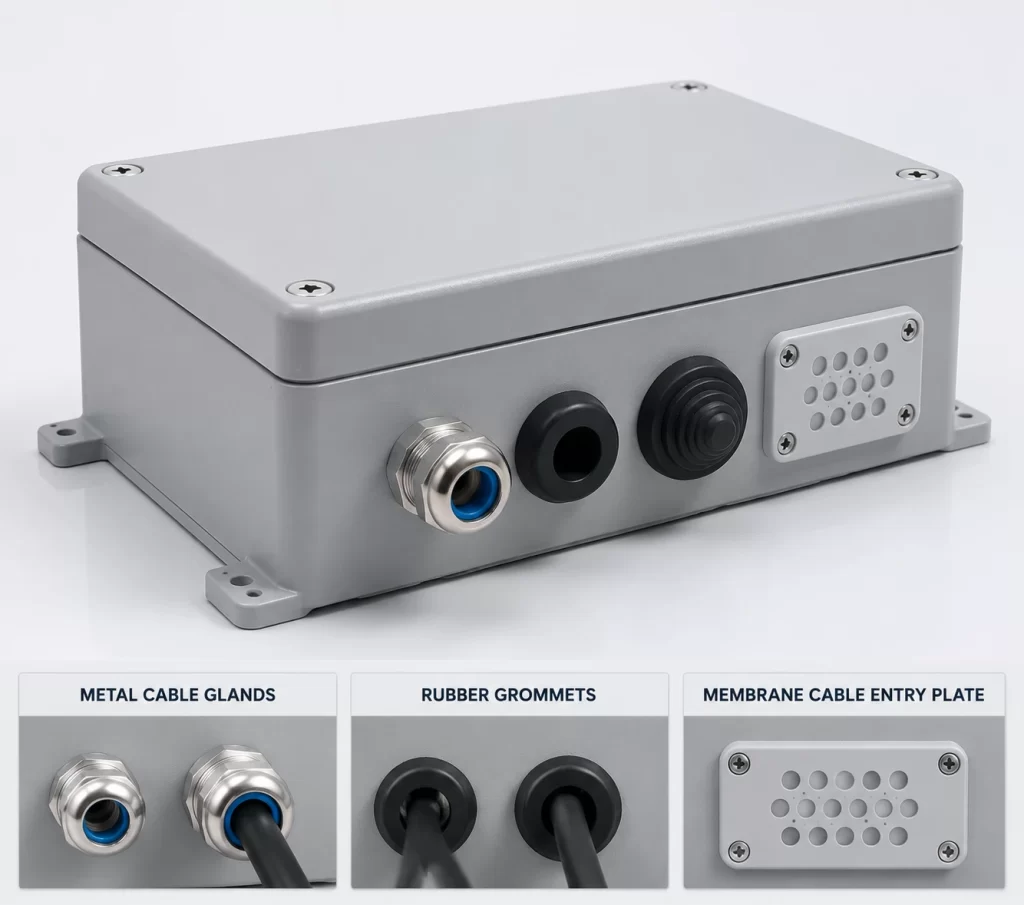

Три основных типа кабельного ввода
Кабельные вводы

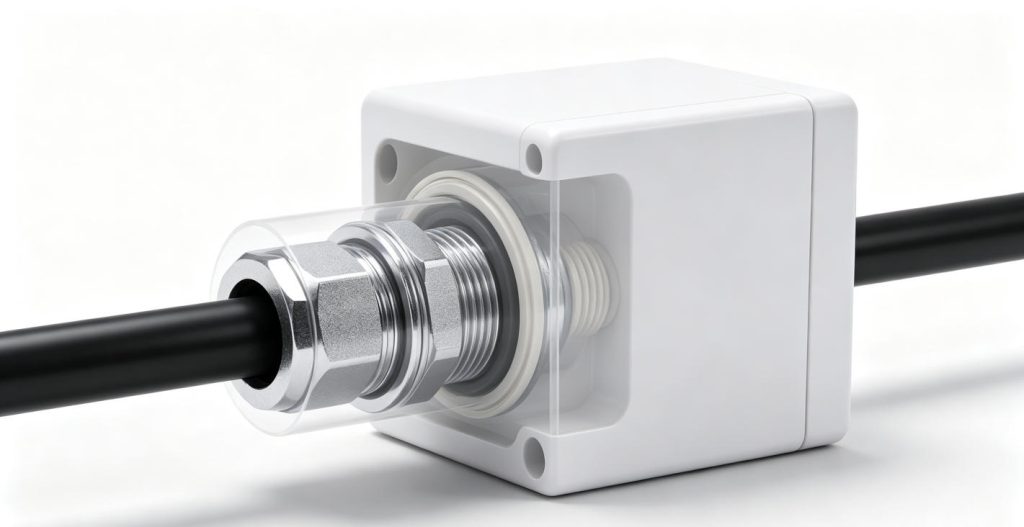

Кабельный ввод — это механическое устройство, которое герметизирует и фиксирует кабель в месте входа в распределительную коробку. Типичная конструкция включает резьбовой корпус, уплотнительную вставку, нажимную гайку, а при необходимости — уплотнительную шайбу и контргайку.
При затягивании нажимной гайки уплотнение обжимает оболочку кабеля. Это защищает от внешней среды и не дает усилию натяжения передаваться на клеммы внутри коробки.
Кабельные вводы применяют в наружном оборудовании, промышленных системах управления, двигателях, датчиках и других установках, где отдельным кабелям нужна надежная разгрузка от натяжения.
Распространенные материалы — полиамид, никелированная латунь и нержавеющая сталь. Для экранированных кабелей выпускаются ЭМС-вводы, однако металлическому вводу в пластиковом корпусе может потребоваться отдельное заземление.
Необходимо проверить два размера:
- Монтажная резьба должна соответствовать отверстию в корпусе.
- Диапазон зажима ввода должен соответствовать наружному диаметру кабеля.
Например, M20 обозначает монтажную резьбу, а не диаметр кабеля. Стандартный ввод обычно рассчитан на один кабель; для нескольких кабелей нужна специальная многоканальная уплотнительная вставка.
Saipwell предлагает кабельные вводы для пластиковых и металлических корпусов, включая полиамидные и металлические модели с разными типами резьбы и диапазонами диаметров кабеля.
Резиновые втулки
Резиновая втулка устанавливается в отверстие корпуса и защищает кабель от острых кромок, истирания и умеренной вибрации.
Основные варианты:
- Открытые втулки: обеспечивают базовую защиту от кромок.
- Закрытые, или глухие, втулки: герметизируют незадействованные отверстия.
- Полуглухие втулки: имеют тонкую перемычку, которую можно проколоть.
- Втулки с разгрузкой от натяжения: фиксируют кабель благодаря специальной форме.
Резиновые втулки недороги, быстро устанавливаются и часто не требуют контргайки. Однако обычную втулку нельзя автоматически считать водонепроницаемым кабельным вводом: герметичность и разгрузка от натяжения зависят от конструкции, соответствия кабелю и подтвержденной степени защиты.
Мембранные кабельные вводы

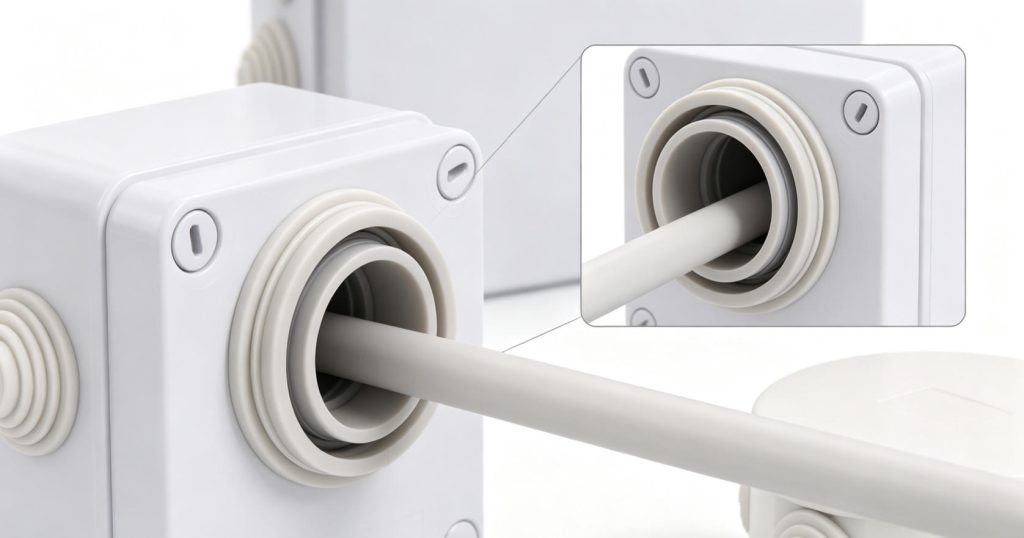

Мембранный ввод содержит тонкий эластомерный участок, который прокалывается при установке кабеля. Одинарные мембранные втулки монтируются в круглые отверстия, а многокабельные панели объединяют несколько позиций в одном компоненте.
Основные преимущества:
- Более быстрый монтаж
- Меньше отверстий в корпусе
- Более высокая плотность кабелей
- Компактная прокладка кабелей
- Герметичные незадействованные мембраны
Стандартные мембранные панели обычно предназначены для кабелей без разъемов. Для оконцованных кабелей с крупными штекерами, как правило, нужны разъемная рамка и разъемные уплотнительные втулки.
Диаметр кабеля должен находиться в пределах диапазона мембраны. Слишком толстый кабель может ее порвать, а чрезмерно большое отверстие — нарушить герметичность. После удаления кабеля может потребоваться совместимая заглушка или замена мембраны.
Резиновые втулки и мембранные вводы: в чем разница
Обычная резиновая втулка представляет собой отдельное кольцо в отверстии панели и прежде всего защищает кабель от кромок. Мембранный ввод имеет закрытый прокалываемый участок, который плотно облегает установленный кабель.
Многокабельная мембранная панель проводит несколько кабелей через один компонент, тогда как стандартным резиновым втулкам обычно нужны отдельные отверстия. Поскольку оба решения могут быть изготовлены из эластомеров, сравнивать их следует по конструкции и заявленной степени защиты, а не только по материалу.
Сравнение кабельных вводов, резиновых втулок и мембранных вводов
| Критерий | Кабельные вводы | Резиновые втулки | Мембранные вводы |
| Основная функция | Герметизация и разгрузка от натяжения | Защита от кромок отверстия | Быстрый ввод нескольких кабелей |
| Скорость монтажа | Средняя | Высокая | Высокая при нескольких кабелях |
| Плотность кабелей | Низкая или средняя | Средняя | Высокая |
| Разгрузка от натяжения | Как правило, надежная | Обычно ограниченная | Зависит от конструкции |
| Герметичность | Высокая при правильном подборе | Базовая либо в пределах заявленного класса | Зависит от изделия |
| Оконцованные кабели | Может потребоваться разъемный ввод | Возможна разъемная конструкция | Обычно нужна разъемная рамка |
| Типичное применение | Наружные и промышленные установки | Простые вводы в коробки | Системы управления и автоматизации |
Кабельные вводы выбирают для отдельных кабелей, которым нужны контролируемая герметизация и фиксация. Резиновые втулки подходят для простой защиты кабеля, а мембранные вводы — когда важны скорость монтажа и высокая плотность кабелей.

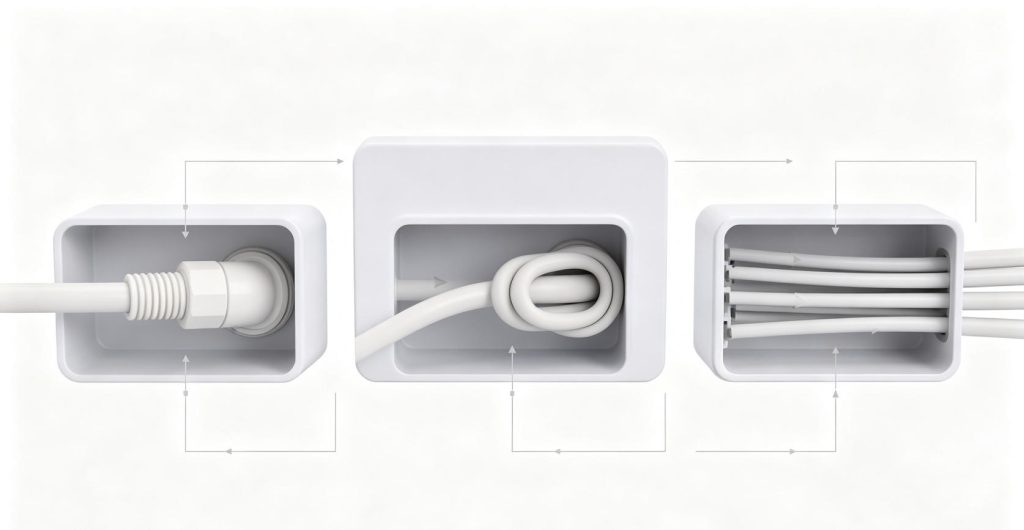

Как выбрать подходящую систему кабельного ввода
Количество кабелей и наличие разъемов
Отдельные кабельные вводы удобны для небольшого числа кабелей. Если через ограниченное пространство нужно провести много неоконцованных кабелей, эффективнее использовать многокабельную мембранную панель.
Если на кабелях уже установлены разъемы, убедитесь, что они проходят через отверстие. Чтобы не снимать разъемы, могут потребоваться разъемные вводы или разъемные кабельные рамки.
Размеры кабеля и ввода
Выбор следует делать по наружному диаметру кабеля, а не только по сечению жил. Проверьте:
- Наружный диаметр кабеля
- Диапазон зажима кабельного ввода
- Диапазон втулки или мембраны
- Диаметр монтажного отверстия
- Тип резьбы: метрическая, PG или NPT
- Толщину стенки корпуса
В коробке должно оставаться достаточно места для изгиба кабелей и доступа к клеммам. Слишком малый радиус изгиба создает лишнюю нагрузку на уплотнения вводов и внутренние соединения.
Требуемая степень защиты IP или тип NEMA
Учитывайте реальные условия эксплуатации:
- Размещение в помещении или на улице
- Воздействие дождя и пыли
- Мойку струей воды или временное погружение
- Ультрафиолет и температуру
- Контакт с маслами или химическими веществами
И корпус, и компонент кабельного ввода должны соответствовать условиям эксплуатации. Обозначения IP и NEMA нельзя считать прямыми эквивалентами: они оценивают защиту по разным системам.
Разгрузка от натяжения и ЭМС
Кабелям, испытывающим натяжение, собственный вес или вибрацию, нужна надежная разгрузка от натяжения. Кабельные вводы обычно фиксируют отдельный кабель лучше стандартных втулок, хотя некоторые мембранные вводы и специальные втулки также имеют такую функцию.
Для экранированных кабелей могут потребоваться ЭМС-вводы. При установке в пластиковую распределительную коробку ввод может нуждаться в отдельном соединении с заземляющей пластиной или проводником.
Будущее обслуживание
Учтите, будут ли кабели добавляться или заменяться. Кабельные вводы упрощают индивидуальную замену, а мембранные панели оставляют свободные позиции для будущих кабелей. Разъемные системы удобны для монтажа оконцованных кабелей без снятия разъемов.

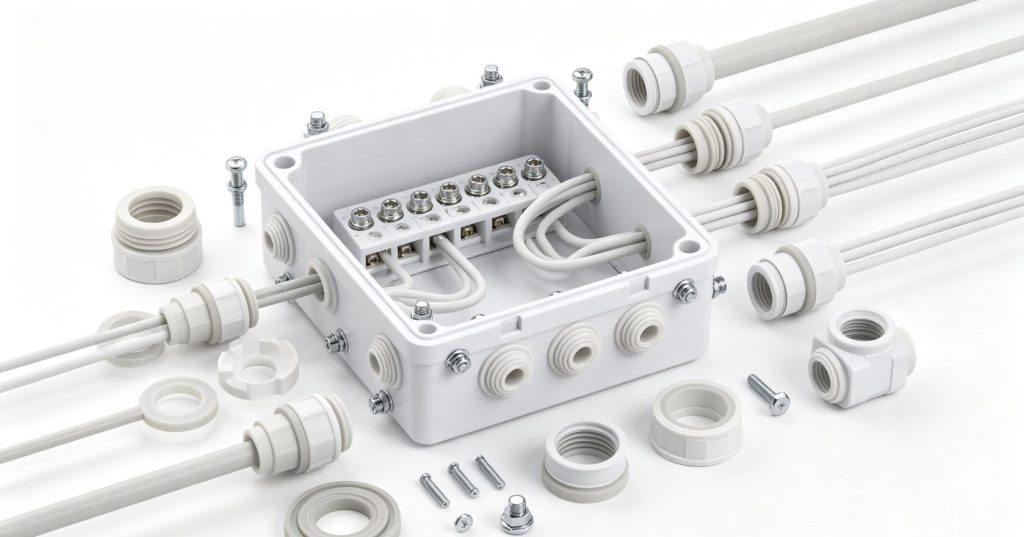

Требования к монтажу и сохранению степени защиты IP
| Тип ввода | Подготовка | Монтаж | Основная проверка |
| Кабельный ввод | Резьбовое или просверленное отверстие нужного размера | Установить шайбу и контргайку, затем затянуть | Диапазон кабеля и обжатие уплотнения |
| Резиновая втулка | Гладкое отверстие правильного диаметра | Полностью установить втулку в отверстие | Толщина стенки и соответствие кабелю |
| Мембранный ввод | Вырез по размерам производителя | Установить и проколоть нужную мембрану | Диапазон кабеля и целостность мембраны |
Соблюдайте основные правила:
- Удаляйте острые кромки после сверления.
- Не соединяйте несовместимые типы резьбы.
- Не перетягивайте кабельные вводы в пластиковых стенках.
- Прокалывайте только необходимые мембраны.
- Закрывайте свободные отверстия заглушками с требуемой степенью защиты.
- Не проводите несколько кабелей через стандартный одноканальный ввод.
- Закрепляйте тяжелые кабели, чтобы их вес не приходился на ввод.
- После монтажа проверьте кабели на подвижность и отсутствие видимых зазоров.
Водонепроницаемая соединительная коробка Saipwell RS-AG с резиновыми уплотнениями
Водонепроницаемая соединительная коробка Saipwell RS-AG с резиновыми уплотнениями — это пластиковый корпус с несколькими заранее предусмотренными герметичными кабельными вводами. Решение удобно, когда в корпус нужно завести несколько кабелей без установки отдельного резьбового ввода в каждой позиции.
Серия включает круглые и прямоугольные модели разных размеров. Их можно использовать как кнопочные, клеммные, сигнальные, релейные, сенсорные или коммуникационные распределительные коробки.
Выбирайте модель с учетом количества кабелей, внутреннего пространства и размеров вводов. Если каждому кабелю нужна усиленная разгрузка от натяжения, предусмотрите дополнительное крепление или отдельный кабельный ввод.
Заключение
Кабельные вводы, резиновые втулки и мембранные вводы решают разные задачи. Кабельные вводы обеспечивают надежную герметизацию и фиксацию, резиновые втулки экономично защищают от кромок, а мембранные вводы упрощают монтаж нескольких кабелей.
Окончательный выбор зависит от количества и наружного диаметра кабелей, наличия разъемов, требуемой защиты и механической нагрузки. Если рассматривать корпус и кабельные вводы как единую систему, проще сохранить герметичность и избежать ошибок монтажа.
Часто задаваемые вопросы
В чем разница между кабельным вводом и резиновой втулкой?
Кабельный ввод герметизирует и механически фиксирует кабель, а стандартная резиновая втулка в основном защищает его от кромки корпуса.
Чем резиновая втулка отличается от мембранного ввода?
Втулка обычно представляет собой отдельное кольцо, а мембранный ввод содержит закрытый участок, который прокалывается при установке кабеля.
Какой ввод лучше для водонепроницаемой распределительной коробки?
Для отдельных кабелей, которым нужны надежная герметизация и разгрузка от натяжения, обычно выбирают кабельные вводы. Для нескольких кабелей подходят мембранные вводы с подтвержденной степенью защиты.
Как выбрать правильный размер кабельного ввода?
Сопоставьте наружный диаметр кабеля с диапазоном зажима ввода, затем проверьте монтажную резьбу и размер отверстия в корпусе.
Можно ли провести несколько кабелей через один ввод?
Да, но только через компонент, рассчитанный на несколько кабелей, например ввод с многоканальной вставкой или мембранную кабельную панель.
Можно ли устанавливать кабельные вводы в пластиковые распределительные коробки?
Да. Кабельный ввод, уплотнительная шайба, контргайка и размер отверстия должны соответствовать коробке; ввод нельзя перетягивать.
