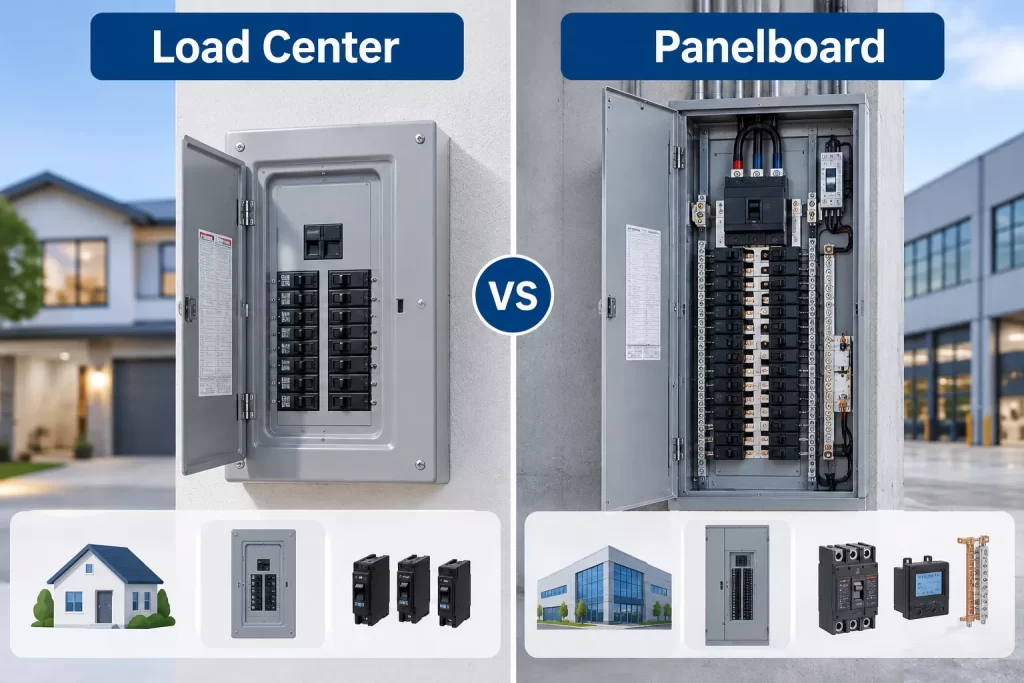

Load Center — это, как правило, компактная и экономичная разновидность распределительного щита Panelboard для жилых зданий и небольших коммерческих объектов. Оборудование, продаваемое под названием Panelboard, обычно имеет более широкий диапазон электрических характеристик и больше вариантов комплектации для коммерческих и промышленных проектов. Практические различия связаны со способом подключения автоматических выключателей, номинальными параметрами и требованиями проекта.
Кратко о главном
- Load Center обычно рассматривают как разновидность распределительного щита для жилых зданий и небольших коммерческих объектов.
- В Load Center чаще применяются автоматические выключатели с втычным подключением; в Panelboard возможны втычные или болтовые соединения.
- Panelboard, как правило, предлагает более широкий выбор номинальных параметров и вариантов комплектации.
- Оборудование выбирают по техническим характеристикам, разрешённым сочетаниям автоматических выключателей и требованиям проекта.
Что такое Load Center и Panelboard?
Оба типа оборудования распределяют поступающую электроэнергию по отходящим цепям и предусматривают установку защитных аппаратов, отключающих цепи при сверхтоках.
Load Center — распределительный щит, который часто используется в частных домах, квартирах и на небольших коммерческих объектах. Обычно это стандартная конструкция, объединяющая корпус, шинную систему и места для установки автоматических выключателей с втычным подключением.
Panelboard — более широкая категория распределительных щитов. В коммерческих каталогах этим термином часто обозначают оборудование с большим выбором вводных устройств, автоматических выключателей отходящих цепей, средств измерения и дополнительных компонентов.
В этой статье используется североамериканская терминология. Согласно пояснениям Eaton, UL и NEC не выделяют Load Center и Panelboard в отдельные категории оборудования. Поэтому само название не определяет, подходит ли конкретный щит для проекта.
Каковы основные различия между Load Center и Panelboard?
Основные различия заключаются в доступных номинальных параметрах, способе подключения автоматических выключателей и возможностях комплектации. В таблице приведены распространённые варианты исполнения, а не обязательные ограничения для всех изделий.
| Характеристика | Load Center | Panelboard для коммерческих объектов |
|---|---|---|
| Типичное применение | Распределение электроэнергии по отходящим цепям в жилых зданиях и на небольших коммерческих объектах | Коммерческие здания, общественные учреждения и промышленные объекты |
| Питание и номинальные параметры | Часто однофазные системы 120/240 В; существуют и другие исполнения | Более широкий выбор однофазных и трёхфазных исполнений, включая оборудование с более высокими номинальными параметрами |
| Автоматические выключатели отходящих цепей | Обычно с втычным подключением | С втычным или болтовым подключением, в зависимости от серии |
| Конструкция | Обычно компактная и стандартизированная | Часто большая глубина корпуса, больше места для проводов и возможность отдельного подбора компонентов |
| Варианты комплектации | Зависят от серии оборудования | Обычно больше вариантов для отходящих линий, измерения параметров, защиты от импульсных перенапряжений и дополнительных компонентов |
Это типичные различия: отдельные серии оборудования могут иметь сходные области применения и возможности.
Втычное подключение (plug-in) и болтовое подключение (bolt-on) описывают способ соединения автоматического выключателя с шинной системой щита. Они не означают универсальную совместимость. Автоматический выключатель должен быть разрешён для применения в конкретном щите, даже если другой аппарат подходит по размерам.
Что выбрать для проекта: Load Center или Panelboard?
Для жилых зданий и несложного распределения по отходящим цепям
Load Center часто подходит, если стандартная конфигурация соответствует параметрам питания, количеству цепей и требованиям к защите. Проверяйте характеристики конкретной модели: щиты, рассчитанные на жилые здания, не обязательно подходят для одинаковых условий установки.

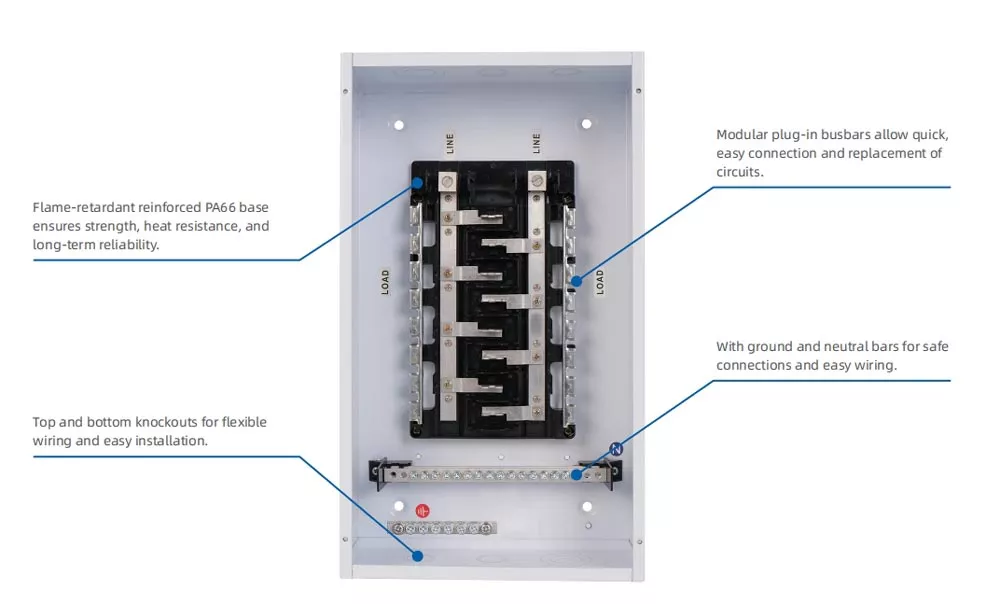

Например, Load Center серии AML от SAIPWELL предназначены для однофазных систем 120/240 В. В опубликованной таблице моделей представлены исполнения на 125 и 200 А для скрытого и накладного монтажа. Эти данные позволяют сравнивать конкретные варианты оборудования.
Для коммерческих объектов и более сложных систем распределения
Рассмотрите Panelboard, если проект требует характеристик или вариантов комплектации, которых нет у доступных Load Center. Например, могут потребоваться автоматические выключатели с болтовым подключением, дополнительные варианты отходящих линий или встроенные средства измерения.
Наличие трёхфазного питания само по себе не определяет выбор: некоторые производители также предлагают трёхфазные Load Center для небольших коммерческих объектов.
Для контроля бюджета и последующего расширения
Стандартные Load Center часто дешевле, чем Panelboard с расширенными возможностями комплектации. Сравнивайте одинаковый состав поставки, включая автоматические выключатели, лицевую панель, шины защитного заземления и дополнительные компоненты. Более низкая цена корпуса может не включать детали, уже учтённые в другом предложении.
Предусмотрите свободные места под будущие цепи и необходимые номинальные параметры для планируемых нагрузок. Свободные места не увеличивают доступную мощность питания и не позволяют превышать номинальные характеристики оборудования.
Что проверить перед заказом?
Передайте поставщику однолинейную схему или краткую спецификацию со следующими шестью пунктами:
- Питание и номинальные параметры. Укажите напряжение, количество фаз, требуемый номинальный ток и ожидаемый ток короткого замыкания в месте установки. Подтвердите соответствующее значение SCCR для комплектного устройства и применяемого сочетания защитных аппаратов.
- Установочные места и цепи. Укажите число полюсов автоматических выключателей, занятые позиции и резерв. Установочные места — это физические позиции для аппаратов; допустимое количество цепей зависит от разрешённых типов выключателей. Сдвоенные выключатели типа tandem увеличивают число цепей только в тех щитах и позициях, где их применение разрешено.
- Исполнение ввода. Укажите, нужен ли вводной автоматический выключатель или только вводные клеммы. Также уточните защиту со стороны питающей линии и пригодность оборудования для установки на вводе, если это предусмотрено проектом.
- Совместимость автоматических выключателей. Запросите перечень разрешённых серий и типов аппаратов. Уточните, входит ли требуемая защита, в том числе от токов утечки, в предлагаемую комплектацию.
- Монтаж и корпус. Согласуйте способ монтажа, размеры, расположение кабельных вводов и степень защиты корпуса для предполагаемых условий эксплуатации.
- Документация и состав поставки. Запросите чертежи конкретной модели, номинальные характеристики, сведения о применимой сертификации и подробный перечень компонентов. Уточните срок поставки и наличие в комплекте автоматических выключателей, лицевых панелей и дополнительных принадлежностей.
Маркировка изделия и документация конкретной модели помогают определить, подходит ли выбранное комплектное устройство для предусмотренного применения.
Если для проекта требуется отдельно подобрать корпус, рассмотрите металлические корпуса SAIPWELL. Передайте требования к размерам, внутренней компоновке, кабельным вводам и условиям эксплуатации. Корпус является частью распределительного щита; электрические характеристики комплектного устройства определяются всей сборкой.
Частые вопросы о Load Center и Panelboard
Breaker box — это то же самое, что Load Center?
Да, в североамериканском бытовом контексте breaker box обычно означает Load Center. Это неофициальное название; фактические номинальные параметры и комплектацию определяют по данным конкретной модели.
Во всех Load Center есть вводной автоматический выключатель?
Нет. Load Center выпускаются с вводным автоматическим выключателем или только с вводными клеммами. Исполнение с вводными клеммами не имеет встроенного вводного автомата и требует соответствующей защиты со стороны питающей линии.
Можно ли использовать Load Center как дополнительный распределительный щит?
Да, подходящий Load Center может использоваться как дополнительный распределительный щит — subpanel. Термин Load Center описывает тип оборудования, а subpanel — его положение после вышестоящего щита в системе распределения. Защита, подключение нейтрали и заземление должны соответствовать инструкции производителя и применимым требованиям к монтажу.
