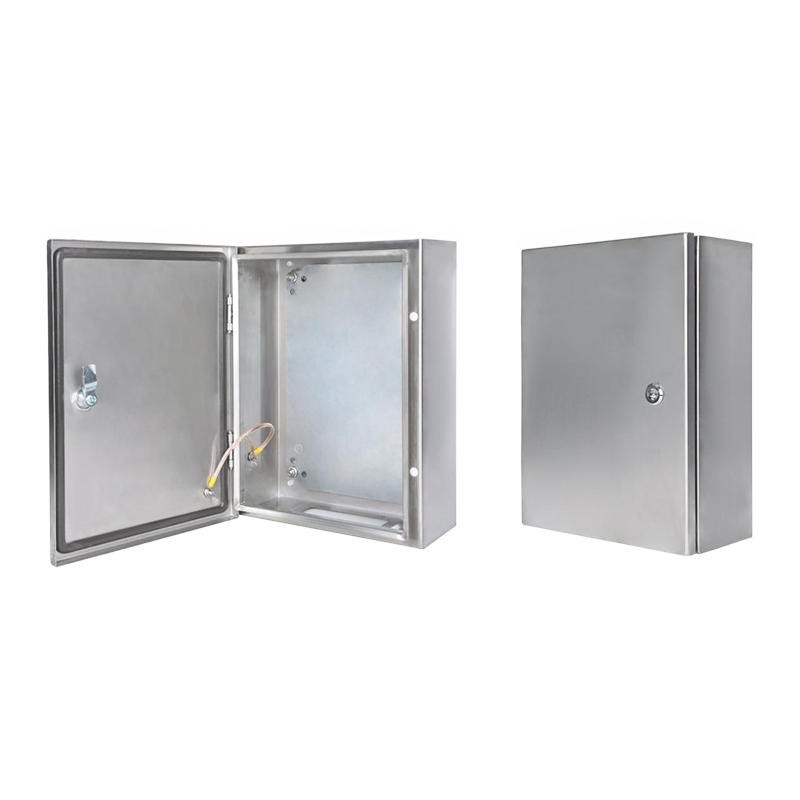

Основные характеристики настенного корпуса SPB UL из нержавеющей стали
| Материал | Нержавеющая сталь SUS304 (другие типы материалов — по желанию) |
Обработка поверхности | волочение |
| Монтажная пластина | оцинкованная монтажная пластина |
| Защита | Стандарт NEMA 250-1991 Национальной ассоциации производителей электрооборудования (NEMA) NEMA4X |
| Стандартная конфигурация | Дверная панель, корпус, уплотнительная лента, заземляющий комплект, монтажная пластина, дверной замок |
| Защита от механических ударов | ИК10 |
| температурный диапазон | от -40℃ до +80℃ |
способ открытия двери | Крышка отверстий внизу, петли слева. |
| Дополнительные аксессуары | Заземляющий провод, металлический подвесной уголок, подвесной уголок из нержавеющей стали |
Конструкция и детали установки
Электрический корпус SPB UL из нержавеющей стали разработан для упрощения настенного монтажа, сборки внутренних компонентов и долговременного обслуживания. Его монтажная пластина, система замков и герметичная конструкция способствуют повышению эффективности установки и обеспечению электрозащиты.

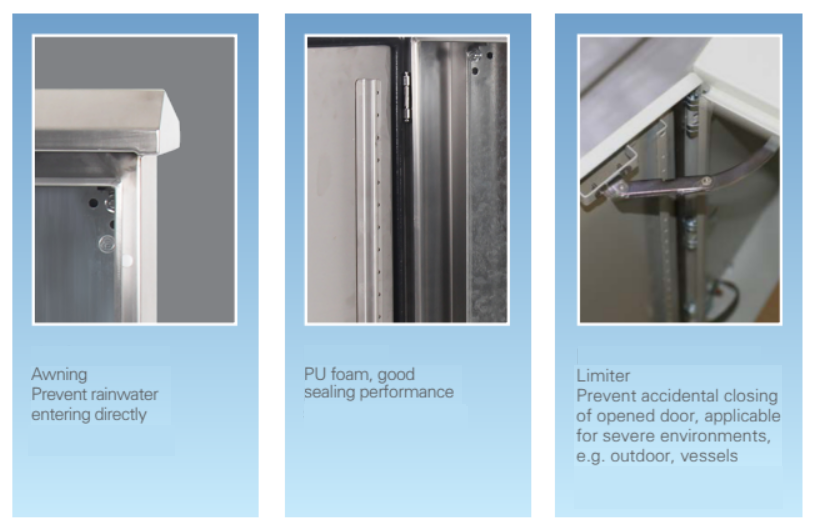

Обзор структуры и дизайна
Каркасная конструкция обеспечивает высокую прочность и несущую способность, идеально подходящую для крупногабаритных шкафов; панельная конструкция позволяет осуществлять экономичное и стандартизированное производство.
Двери усилены ребрами жесткости и оснащены прочными петлями (угол открытия >90°), а также надежными замками и уплотнительными прокладками, соответствующими требованиям IP и безопасности.
Внутри предусмотрены съемные монтажные пластины и раздельная прокладка кабелей для эффективной установки и обслуживания.
Для обеспечения эффективного отвода тепла при сохранении защиты от пыли и воды в системах вентиляции используются жалюзийные или лабиринтные конструкции.
Монтажные принадлежности для настенного монтажа.
Монтажные принадлежности для настенного монтажа помогают надежно закрепить корпус на месте установки. Стандартный комплект крепежных элементов обеспечивает удобную сборку на месте для наружных распределительных коробок, промышленных электрошкафов и проектов распределения электроэнергии.
Примечание: Размеры изделия и размеры вырезов различаются в зависимости от модели. Перед установкой, пожалуйста, сверьтесь с окончательным чертежом или техническим описанием.
Технические характеристики
| Нет. | Номер заказа | Высота | Ширина | Глубина | Толщина стенки | Примечания |
| 1 | СПБ-202015 | 200 | 200 | 150 | 1.5 | – |
| 2 | СПБ-252010 | 250 | 200 | 100 | 1.5 | – |
| 3 | СПБ-302015 | 300 | 200 | 150 | 1.5 | – |
| 4 | СПБ-302515 | 300 | 250 | 150 | 1.5 | – |
| 5 | СПБ-303020 | 300 | 300 | 200 | 1.5 | – |
| 6 | СПБ-403015 | 400 | 300 | 150 | 1.5 | – |
| 7 | СПБ-403020 | 400 | 300 | 200 | 1.5 | – |
| 8 | СПБ-404020 | 400 | 400 | 200 | 1.5 | – |
| 9 | СПБ-504020 | 500 | 400 | 200 | 1.5 | – |
| 10 | СПБ-536130 | 535 | 610 | 300 | 1.5 | – |
| 11 | СПБ-605025 | 600 | 500 | 250 | 1.5 | Дверная панель с усилителями |
| 12 | СПБ-705025 | 700 | 500 | 250 | 2.0 | Дверная панель с усилителями |
| 13 | СПБ-806030 | 800 | 600 | 300 | 2.0 | Дверная панель с усилителями |
| 14 | СПБ-1008030 | 1000 | 800 | 300 | 2.0 | Дверная панель с усилителями |

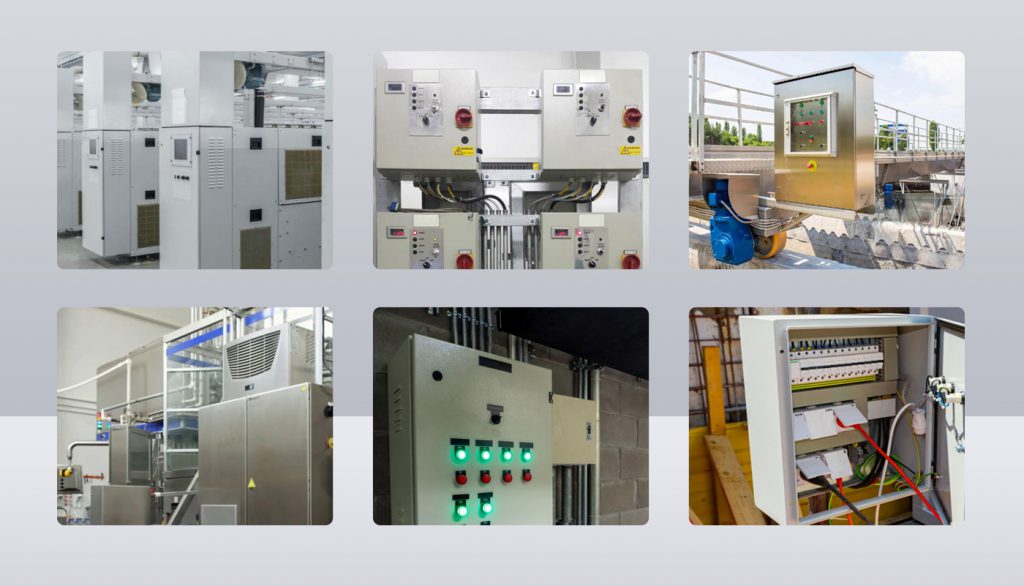

Области применения корпусов из нержавеющей стали стандарта NEMA 4X
Настенные корпуса из нержавеющей стали SPB UL подходят для проектов электрозащиты, где необходимо учитывать воздействие внешней среды, влаги, пыли, условий мойки или коррозионную стойкость.
Технологический процесс производства корпусов из нержавеющей стали, соответствующих стандартам UL.
Компания Saipwell, являясь заводом по производству корпусов из нержавеющей стали, придерживается контролируемого процесса обработки листового металла для повышения точности изготовления корпусов, прочности конструкции, герметичности и единообразия сборки.
Контроль качества и сертификация
Компания Saipwell может предоставить сертификаты и протоколы испытаний в соответствии с конкретной моделью, требованиями к заказу и областью сертификации.
Варианты настенного монтажа из нержавеющей стали, соответствующие требованиям UL.
Saipwell supports custom stainless steel wallmount enclosures based on project drawings, component layout, installation method, certification requirements and branding needs.
| Custom Option | Available Configuration |
| Custom Size | Height, width and depth can be customized |
| Material Options | SUS304, SUS316 or other material options |
| Middle Door Option | Optional acrylic middle door for separated operation and protection |
| Reinforced Structure | Reinforcement ribs can be added for enclosure sizes over 1 meter |
| Cable Entry | Bottom, side or custom cutout positions |
| Mounting Plate | Custom size, holes and internal layout |
| Branding | Private label, logo, label and packaging available |
| MOQ Reference | Custom orders normally start from about 50–60 pcs |
Send your enclosure size, material, quantity, cable entry direction, internal component layout, certification requirement and branding needs. Saipwell can provide a custom UL stainless steel wallmounting enclosure solution for your project.
FAQ About UL Stainless Steel Wallmounting Enclosures
A UL stainless steel wallmounting enclosure is used to protect terminals, switches, relays, power supplies, control components and wiring parts in outdoor, industrial or compliance-sensitive electrical projects.
Yes. The SPB UL stainless steel wallmounting enclosure is designed for NEMA 4X protection requirements, helping protect internal components from outdoor exposure, water, dust and corrosion-related conditions.
Yes. The stainless steel body, NEMA 4X protection focus and IP66 weatherproof structure make it suitable for many outdoor electrical control and wiring projects.
The standard material is SUS304 stainless steel. Other material options can be discussed according to installation environment, corrosion-resistance requirement and project specification.
Wire drawing is the standard surface treatment for this stainless steel enclosure. It provides a clean stainless steel appearance and is suitable for many outdoor and industrial electrical enclosure applications.
Powder coating can be discussed for selected customized metal enclosure projects. If the project requires a specific color, coating finish or surface protection, please confirm the material, quantity and application environment before production.
Yes. Pre-treatment such as degreasing, pickling or phosphating can be arranged according to material and coating requirements to help improve coating adhesion and surface quality.
В корпусе используется немецкий пенополиуретановый уплотнитель Rampf, обеспечивающий высокую термостойкость, эластичность и защиту уровня NEMA 4X.
Да. Компания Saipwell может изготовить продукцию на заказ, включая размеры, отверстия для кабелей, расположение монтажной пластины, акриловую центральную дверцу, фирменную символику и упаковку в соответствии с требованиями проекта.
Да. В качестве опции можно добавить акриловую центральную дверцу, если проект требует раздельного управления, защиты внутренних компонентов или наглядного отображения компоновки.
Да. Для изготовленных на заказ электрических коробок из нержавеющей стали длиной более 1 метра можно добавить ребра жесткости для повышения структурной устойчивости и снижения риска деформации.
Да. Возможна персонализация продукции под собственной торговой маркой, с нанесением логотипа, этикеток и упаковки для OEM-заказов, поставок для проектов и сотрудничества с дистрибьюторами.
Пожалуйста, укажите размеры корпуса, материал, количество, требования к классу защиты NEMA или IP, направление ввода кабелей, расположение внутренних компонентов, способ монтажа, обработку поверхности и желаемую маркировку.
