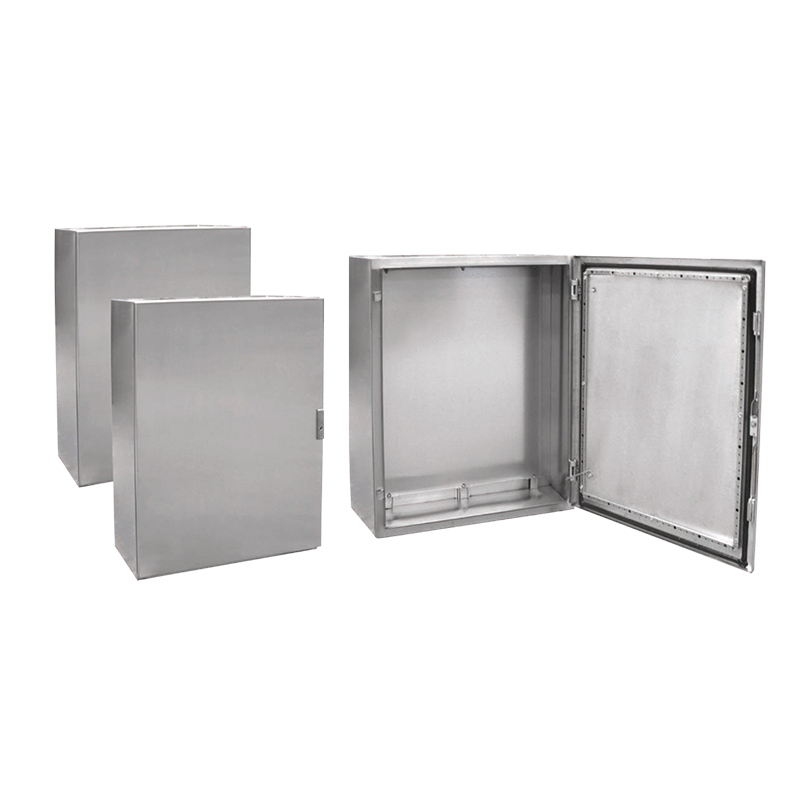

BAE SS304 Трёхфазный Высококлассный Распределительный Шкафвысокого класса

ХАРАКТЕРИСТИКИ ПРОДУКТА

● Уплотнительная лента из пенополиуретана обеспечивает степень защиты корпуса IP66.
● Расширенная рама корпуса, шарнир и квадратный трубчатый усилитель дверной панели обеспечивают высокую прочность корпуса.
● Опционально используемая оцинкованная пластина толщиной 3,0 мм и высокопрочный монтажный кронштейн обеспечивают надежность установки устройства (возможно использование для проводки вне шкафа).
● Выходные и входные провода устройства расположены внизу, что обеспечивает гибкость и удобство подключения.
● Опциональная система транспортировочных колец из нержавеющей стали обеспечивает быструю и удобную транспортировку.
● Обработка поверхности на станке для протяжки проводов (для высококачественных шкафов возможна пескоструйная обработка).

Таблица технических характеристик заказа серии BAE

Нет.	Номер заказа (BAE)	Ширина	Высота	Глубина	Толщина корпуса коробки (мм)	Толщина двери (мм)	Толщина монтажной пластины (мм)	Номер двери	Количество замков Cam	Количество железистых пластинок
1	SAE203012304	200	300	120	1.5	1.5	2.0	1	1	1
2	SAE203015304	200	300	150	1.5	1.5	2.0	1	1	1
3	SAE303015304	300	300	150	1.5	1.5	2	1	1	1
4	SAE303021304	300	300	210	1.5	1.5	2.0	1	1	1
5	SAE304021304	300	400	210	1.5	1.5	2	1	1	1
6	SAE383015304	380	300	150	1.5	1.5	2	1	1	1
7	SAE383021304	380	300	210	1.5	1.5	2.0	1	1	1
8	SAE383821304	380	380	210	1.5	1.5	2.0	1	1	1
9	SAE386021304	380	600	210	1.5	1.5	2.5	1	2	1
10	SAE386035304	380	600	350	1.5	1.5	2.5	1	2	1
11	SAE405021304	400	500	210	1.5	1.5	2.0	1	2	1
12	SAE408030304	400	800	300	1.5	2	3	1	2	1
13	SAE505021304	500	500	210	1.5	2	2.5	1	2	1
14	SAE505030304	500	500	300	1.5	2	2.5	1	2	1
15	SAE507025304	500	700	250	1.5	2	2.5	1	2	1
16	SAE603821304	600	380	210	1.5	1.5	2.5	1	1	1
17	SAE603835304	600	380	350	1.5	1.5	2.5	1	1	1
18	SAE606021304	600	600	210	1.5	2	2.5	1	2	1
19	SAE606025304	600	600	250	1.5	2	2.5	1	2	1
20	SAE606035304	600	600	350	1.5	2	2.5	1	2	1
21	SAE607621304	600	760	210	1.5	2	3.0	1	2	1
22	SAE607635304	600	760	350	1.5	2	3	1	2	1
23	SAE608025304	600	800	250	1.5	2	3	1	2	1
24	SAE601025304	600	1000	250	1.5	2	3	1	2	1
25	SAE601230304	600	1200	300	1.5	2	3	1	3-точечный замок	1
26	SAE767621304	760	760	210	1.5	2	3	1	2	1
27	SAE767630304	760	760	300	1.5	2	3.0	1	2	1
28	SAE806030304	800	600	300	1.5	2	2.5	1	2	1
29	SAE801030304	800	1000	300	1.5	2	3	1	2	1
30	SAE801230304	800	1200	300	1.5	2	3	1	3-точечный замок	1
31	SAE107621304	1000	760	210	1.5	2	3	2	2	2
32	SAE107630304	1000	760	300	1.5	2	3	2	2	2
33	SAE101030304	1000	1000	300	1.5	2	3	2	2	2
34	SAE101230304	1000	1200	300	1.5	2	3	2	3-точечный замок	2
35	SAE101430304	1000	1400	300	1.5	2	3	2	3-точечный замок	2

Таблица размеров серии SAE/BAE

Размеры			Ширина						Высота		Глубина		Монтажная пластина
Ширина	Высота	Глубина	Б1	Б2	Б3	Б4	Б5	Б6	H1	H2	Т1	Т2	Ф	Г
800	1000	300	800	600	710	792	674	654	1000	975	300	275	700	900
800	1200	300	800	600	710	792	674	654	1200	1175	300	275	700	1100
1000	1000	300	1000	800	910	992	874	854	1000	975	300	275	900	900
1000	1200	300	1000	800	910	992	874	854	1200	1175	300	275	900	1100
600	1200	400	600	400	510	592	474	454	1200	1175	400	375	500	1100
800	1200	400	800	600	710	792	674	654	1200	1175	400	375	700	1100
1200	1200	400	1200	400*2	1110	593.5*2	474	454	1200	1175	400	375	1100	1100

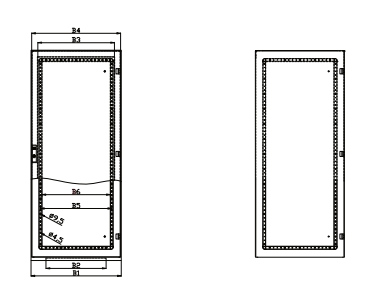

Детальный чертеж серии SAE/BAE

*B1:2.5 Оцинкованная монтажная пластина шириной ≥1100 дополнительно крепится по центру.

B1: Общая ширина.
B2: Ширина монтажной пластины нижней панели для проводки (ширина шкафа = 1200, монтажная пластина в нижней части разделена на левую и правую 2 части).
B3: Чистая ширина каркаса шкафа.

B4: Ширина дверной пластины
B5: Размер центра квадратного трубчатого усиливающего ребра, установленного на задней стороне дверной пластины
B6: Внутренний размер квадратного трубчатого усиливающего ребра на задней стороне дверной пластины
H1: Высота шкафа
H2: Высота дверной пластины

T1: Общая глубина шкафа.
T2: Глубина шкафа без дверной панели.

F: Ширина монтажной пластины
G: Высота монтажной пластины
