Сборный электротехнический шкаф представляет собой корпус, состоящий из несущего каркаса, съемных дверей и панелей, монтажных элементов и крепежа. Вместо перевозки в виде единой готовой конструкции шкаф можно упаковать отдельными секциями и собрать на месте установки. Такая модульная конструкция широко применяется в системах промышленного управления, автоматизации и распределения электроэнергии, где важны эффективная транспортировка, удобный доступ и гибкая конфигурация.
Ключевые выводы
- Сборный электротехнический шкаф собирается из каркаса, дверей, панелей, монтажных элементов и соединителей.
- Основные преимущества — компактная транспортировка, удобное перемещение на объекте и гибкая внутренняя компоновка.
- Прочность конструкции и степень защиты корпуса зависят от каркаса, уплотнений, крепежа и качества сборки.

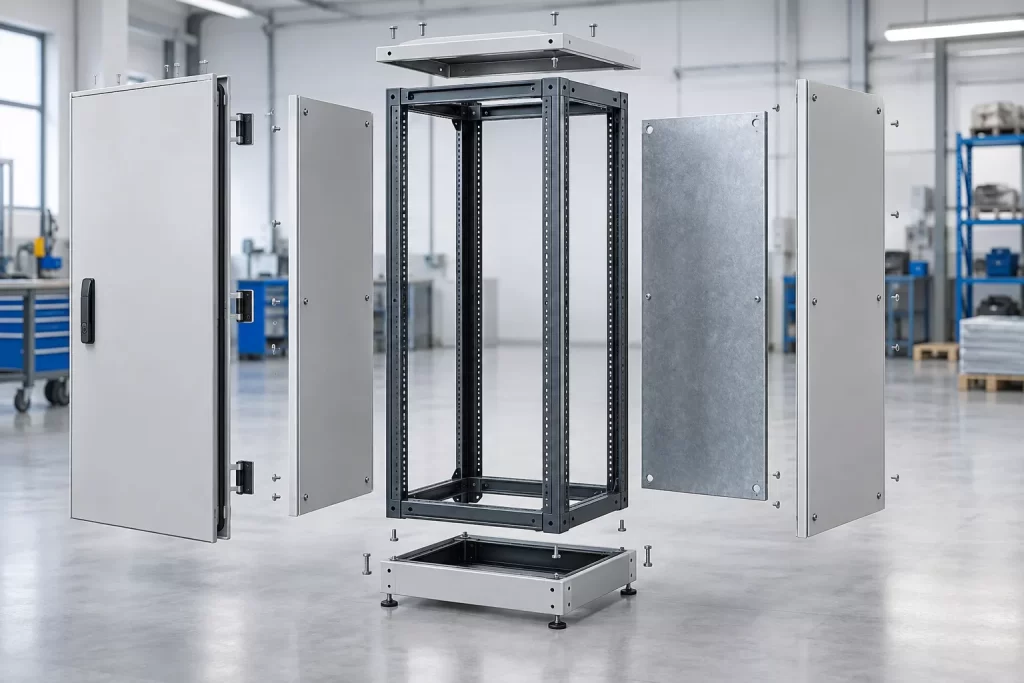

Что такое сборный электротехнический шкаф
Сборный электротехнический шкаф, также называемый модульным электротехническим шкафом, состоит из отдельных элементов корпуса, которые соединяются во время сборки. Основную нагрузку несет каркас, а съемные двери, боковые и задние панели, верхняя и нижняя секции и монтажная панель формируют готовый шкаф. Затем в соответствии с проектной конфигурацией устанавливаются замки, петли, уплотнения, элементы заземления и принадлежности основания.
В отличие от цельносварного корпуса, такой шкаф не требуется перевозить как крупную пустую конструкцию. Отдельные элементы можно упаковать компактнее, пронести через узкие проходы и собрать непосредственно в месте установки или интеграции.
Термин «сборный» описывает конструкцию шкафа и формат его поставки. Сам по себе он не определяет материал, степень защиты, допустимую нагрузку или пригодность для эксплуатации внутри или вне помещения. Эти требования необходимо уточнять для выбранной модели и окончательной конфигурации шкафа.
Как собирают сборный электротехнический шкаф
Сборку выполняют в установленной последовательности, чтобы каркас сохранял правильную геометрию, панели точно прилегали, а двери и уплотнения работали должным образом.
- Проверьте секции каркаса, панели, двери, монтажную панель, крепеж, уплотнения и элементы заземления.
- Соедините элементы каркаса и до окончательной затяжки убедитесь, что конструкция установлена ровно и сохраняет прямые углы.
- Установите верхнюю, нижнюю, заднюю и боковые панели в соответствии с конфигурацией шкафа.
- Установите дверь, петли, замки, уплотнения, монтажную панель и внутренние опорные элементы.
- Выполните заземляющие соединения и проверьте выравнивание, надежность крепежа, герметичность и работу двери.
Видео по сборке: посмотреть процесс сборки шкафа
Зачем использовать сборный электротехнический шкаф
Более эффективная транспортировка и хранение
Полностью собранный шкаф занимает весь свой внешний объем, даже если внутри он пуст. Отдельные элементы каркаса и панелей можно упаковать компактнее, что помогает экспортерам, дистрибьюторам и сборщикам щитов эффективнее использовать место при перевозке и на складе. Фактическая экономия зависит от размера шкафа, способа упаковки, объема заказа и пункта назначения.
Удобная доставка к месту установки
Крупные шкафы бывает сложно перемещать через узкие двери, лифты, подвальные помещения и промышленные проходы. Сборный шкаф можно переносить отдельными секциями и собирать ближе к окончательному месту установки, что упрощает работу в ограниченном пространстве.
Гибкая конфигурация и расширение
Модульный каркас поддерживает съемные панели, регулируемые позиции внутреннего монтажа и объединение шкафов в ряд, если выбранная система рассчитана на расширение. Такое решение подходит для проектов, в которых в будущем может потребоваться дополнительная мощность управления, распределения или мониторинга.
Удобный доступ при монтаже и обслуживании
Снятие двери или боковой панели упрощает установку компонентов, прокладку кабелей, проверку соединений и замену внутренних деталей. Это особенно полезно для крупных систем управления, где доступ только с передней стороны затрудняет монтаж и техническое обслуживание.
Сравнение сборных и сварных шкафов
Ни один из вариантов конструкции не является универсально лучшим для каждого проекта. Выбор зависит от условий транспортировки, доступа к месту установки, возможностей сборки, требований к конфигурации и окончательных требований к корпусу.
| Критерий | Сборный модульный шкаф | Сварной или предварительно собранный шкаф |
| Поставка | Компоненты можно упаковать отдельно. | Шкаф поставляется в виде готового корпуса. |
| Доступ к месту установки | Небольшие детали проще перемещать через ограниченные проходы. | Крупный корпус может требовать больше пространства для перемещения или подъемного оборудования. |
| Сборка | Требует контролируемой сборки и проверки. | На объекте требуется меньше операций по сборке корпуса. |
| Конфигурация | Поддерживает съемные панели и гибкие варианты компоновки. | Обычно имеет фиксированную конструкцию корпуса. |
| Оптимальное применение | Экспорт, рядная установка, ограниченный доступ и проектная компоновка. | Отдельно стоящие проекты и объекты с ограниченными возможностями сборки. |
Что проверить перед выбором
Применение и условия эксплуатации
Начните с назначения и условий установки. Требования к шкафу для внутренней линии автоматизации отличаются от требований к оборудованию, работающему во влажной, пыльной, коррозионной среде или на открытом воздухе. До выбора корпуса уточните воздействие воды, пыли, химических веществ, перепадов температуры, вибрации и процессов мойки.
Размер шкафа и внутренняя компоновка
В корпусе должно быть достаточно места для монтажной панели, компонентов, проводки, изгиба кабелей, циркуляции воздуха и доступа при обслуживании. Учитывайте место для элементов терморегулирования и разумного будущего расширения, а не выбирайте размер, рассчитанный только на первоначальную компоновку оборудования.
Материал и защита поверхности
Сталь с порошковым покрытием часто используется в промышленных проектах внутри помещений. Электротехнический корпус из нержавеющей стали может быть предпочтительнее при наличии влаги, частой мойки, солей или коррозионно-активных веществ. Материал следует выбирать по фактическим условиям эксплуатации; он не заменяет требуемую степень защиты IP или NEMA.
Требования к защите и сборке
Уточните требуемую степень защиты IP или NEMA для шкафа в окончательной конфигурации. Стыки панелей, дверные уплотнения, кабельные вводы, вентиляционные элементы и дополнительные вырезы могут влиять на защиту. Поэтому правильная сборка, затяжка крепежа, заземление и установка уплотнений непосредственно влияют на характеристики готового корпуса.
Стандартная или индивидуальная конфигурация
Стандартные размеры шкафа подходят, если компоновка оборудования соответствует доступному каркасу и монтажной панели. Если проект требует нестандартных размеров, специальных вырезов, определенного расположения кабельных вводов, особых дверей, замков, цветов, оснований или внутренних монтажных решений, лучше выбрать модифицированный стандартный шкаф или электротехнический корпус по индивидуальному заказу.
Поставка и сборка на объекте
До заказа уточните, будет ли шкаф поставляться в разобранном или собранном виде, кто выполнит сборку, какие инструменты потребуются и располагает ли объект подходящими средствами для перемещения и проверки. Решение следует принимать с учетом общей стоимости доставки и монтажа, а не только цены шкафа.
Области применения
- Системы промышленной автоматизации с ПЛК, приводами, реле, источниками питания и клеммами.
- Проекты распределения электроэнергии с автоматическими выключателями, шинами, устройствами защиты и компонентами мониторинга.
- Шкафы управления машинами и производственными линиями с проектной компоновкой и индивидуальными кабельными трассами.
- Инфраструктурные и энергетические проекты, требующие рядной установки шкафов, расширения или упрощенной перевозки на объект.
Модульный корпус Saipwell KT
Для проектов промышленного управления и распределения электроэнергии, которым требуются сборный каркас, съемные панели, гибкая компоновка и возможность расширения, модульный корпус Saipwell KT доступен в различных размерах и с разными вариантами принадлежностей.
- Гибкие размеры шкафа
Размеры шкафа можно адаптировать к проектным чертежам, конфигурации компонентов и доступному монтажному пространству.
- Проектирование внутренней компоновки
Расположение монтажной панели, кабельных трасс и компонентов можно определить в соответствии с проектом электрической системы.
- Упрощение монтажа проводки и обслуживания
Доступ через дверь, боковые и заднюю панели упрощает монтаж проводки, осмотр и последующее техническое обслуживание.
- Конфигурация под конкретное применение
Тип двери, конструкцию панелей, монтажные принадлежности, элементы заземления и варианты основания можно настроить под требования конкретного применения.
Часто задаваемые вопросы
Модульный электротехнический шкаф и сборный шкаф — это одно и то же
В этой категории продукции оба термина обычно обозначают одну и ту же сборную конструкцию. Шкаф состоит из каркаса и съемных панелей, а не из постоянно сваренного цельного корпуса, что обеспечивает гибкость конфигурации, транспортировки и расширения.
Сборный шкаф слабее сварного
Не обязательно. Прочность зависит от профиля каркаса, конструкции соединений, соединителей, крепежа, распределения нагрузки, основания и качества сборки. Требования по нагрузке необходимо сверять с характеристиками выбранной модели и конфигурации шкафа.
Может ли сборный шкаф сохранять степень защиты IP
Да, если конструкция и сборка шкафа рассчитаны на требуемый уровень защиты. На итоговый результат влияют двери, стыки панелей, уплотнения, кабельные вводы, вентиляционные элементы, вырезы и качество монтажа.
Можно ли изготовить сборный шкаф в индивидуальной конфигурации
Да. В зависимости от производственных возможностей под проект можно изменить размеры, монтажные панели, двери, вырезы, кабельные вводы, цвета, замки, основания и принадлежности. Чертеж и окончательную спецификацию следует утвердить до начала производства.
Заключение
Сборный электротехнический шкаф сочетает компактную поставку с удобным доступом и гибкой проектной конфигурацией. Покупателям следует уточнить конструкцию каркаса, компоновку, материал, степень защиты, условия сборки и план расширения. Изучите модульный корпус KT или передайте Saipwell требования к компоновке и условиям установки.
