KT Модульный Корпус

Стыкуемый шкаф с шестнадцатикратным профилем

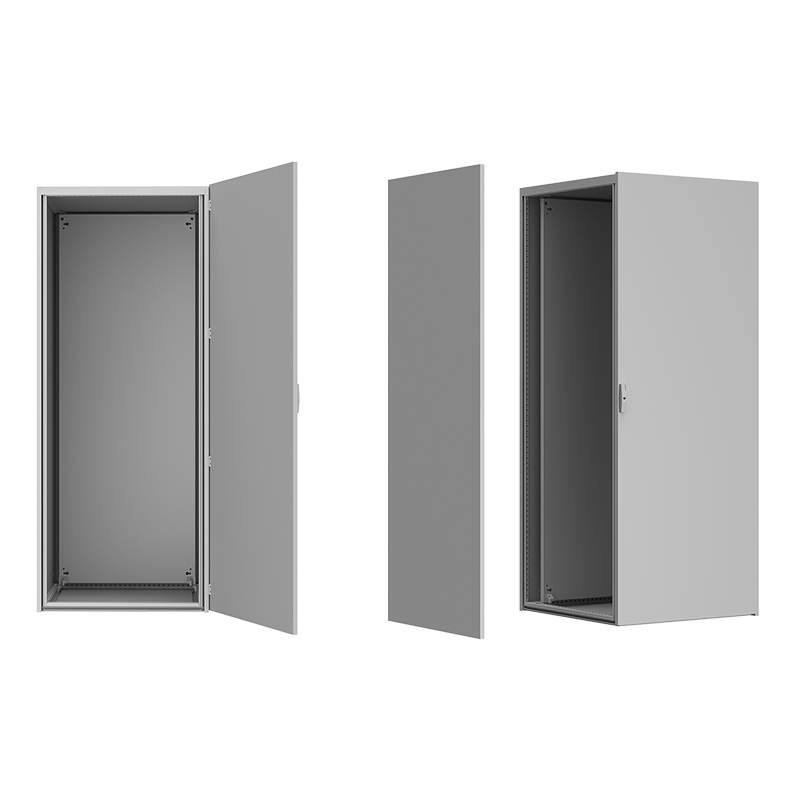

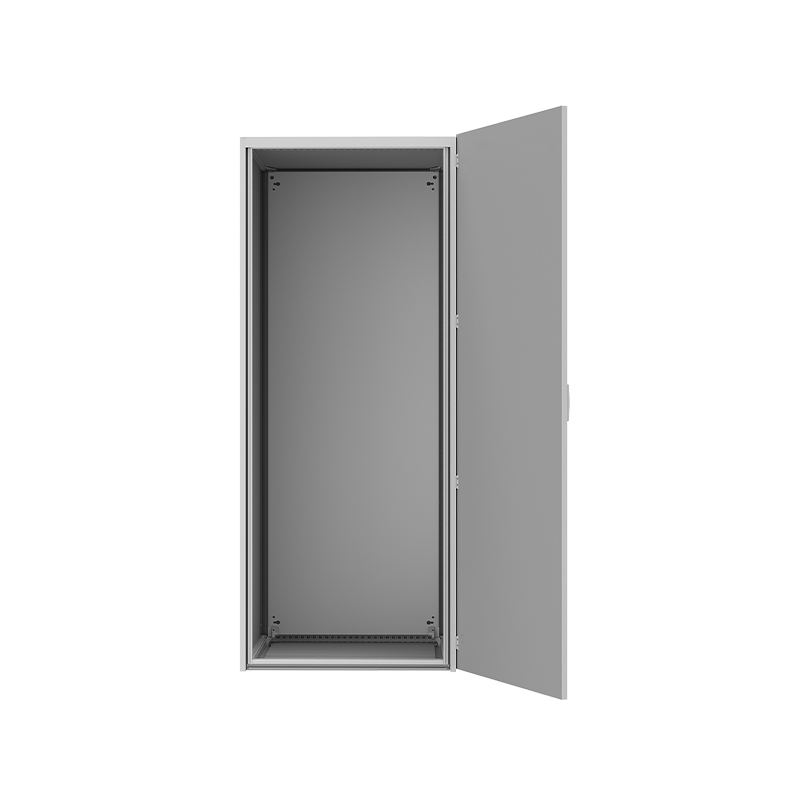

KT Модульный Корпус

● Полностью симметричный 16-секционный стальной профиль для максимальной гибкости
● Разборная конструкция позволяет перевозить конструкцию в плоском виде, экономя до 70% на транспортировке и хранении

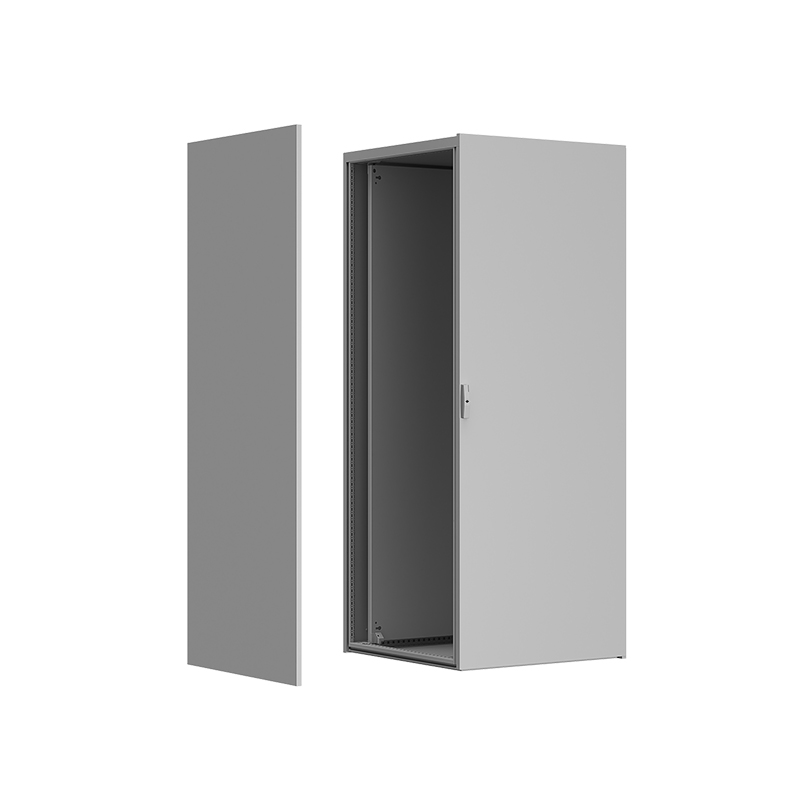

● Боковые панели могут быть преобразованы в двери, возможно расширение спереди назад и сбоку
● Прочная рама с отличной несущей способностью
● Идеально подходит для крупных систем управления и проектов распределения электроэнергии
● Легкая возможность модернизации и переконфигурации в будущем

Запрос Цитировать

Скачать

Поделитесь с:

Основные характеристики вкратце

Элемент	Спецификация
Название продукта	Модульный корпус KT
Категория товара	Шкаф управления
Ряд	КТ
Тип структуры	Модульный корпус с секционным размещением / Шестнадцатисекционный шкаф
Материал	Нержавеющая сталь
Обработка поверхности	Корпус покрыт грунтовкой для травления, а с внешней стороны — порошковой краской.
Цвет	Светло-белый; цвета RAL7032 и RAL7035 указаны в спецификации на странице.
Степень защиты IP	IP54
Без рейтинга	3S
Приложение	В помещении
Стандартная конфигурация	Передняя дверца, задняя панель, монтажная пластина, корпус шкафа, уплотнительная лента, дверной замок и боковая панель (опционально).
Толщина рамы	Профиль TS 1,5 мм
Толщина дверной пластины	2,0 мм
Толщина задней и боковой пластин.	1,5 мм
Толщина монтажной пластины	2,5 мм
Дополнительные/опциональные детали	Боковая пластина (опционально); характеристики боковой стенки указаны на текущей странице.
Доступная ширина	600 мм / 800 мм / 1000 мм / 1200 мм
Доступная высота	1800 мм / 2000 мм / 2200 мм
Доступная глубина	400 мм / 500 мм / 600 мм / 800 мм
Несущая способность	До 1500 кг

Модульная конструкция рамы для повышения прочности электрощитов.

Гибкие размеры шкафов.
Размеры шкафов могут быть подобраны в соответствии с проектными чертежами, конфигурацией компонентов и имеющимся пространством для установки.

Внутреннее проектирование компоновки:
размещение монтажных пластин, прокладка кабелей и расположение компонентов могут быть организованы в соответствии с проектом электрической системы.

Упрощенный
доступ к проводке и техническому обслуживанию через дверь, боковые панели и заднюю панель облегчает прокладку проводов, осмотр и текущее техническое обслуживание.

Конфигурация, адаптированная под конкретные задачи.
Типы дверей, конструкция панелей, монтажные принадлежности, компоненты заземления и варианты основания могут быть сконфигурированы в соответствии с конкретными требованиями применения.

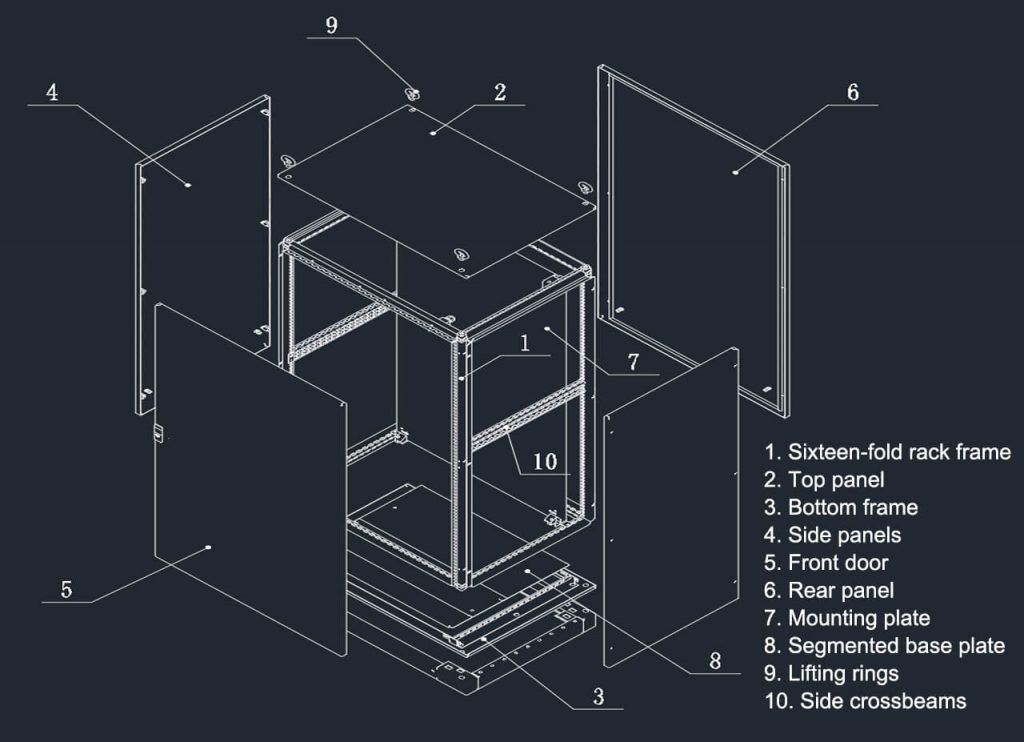

Проектирование конструктивных элементов модульного электрического корпуса

Серверный шкаф из нержавеющей стали разработан с учетом комплексной конструкции, включающей раму, дверные панели, боковые и задние панели, монтажную пластину, заземляющие элементы, подъемные механизмы и аксессуары для установки в основание. Эти скоординированные детали помогают улучшить сборку шкафа, компоновку внутренних компонентов, удобство установки и доступ для долговременного обслуживания.

Cabinet Frame
Door System
Mounting Plate
Grounding & Base

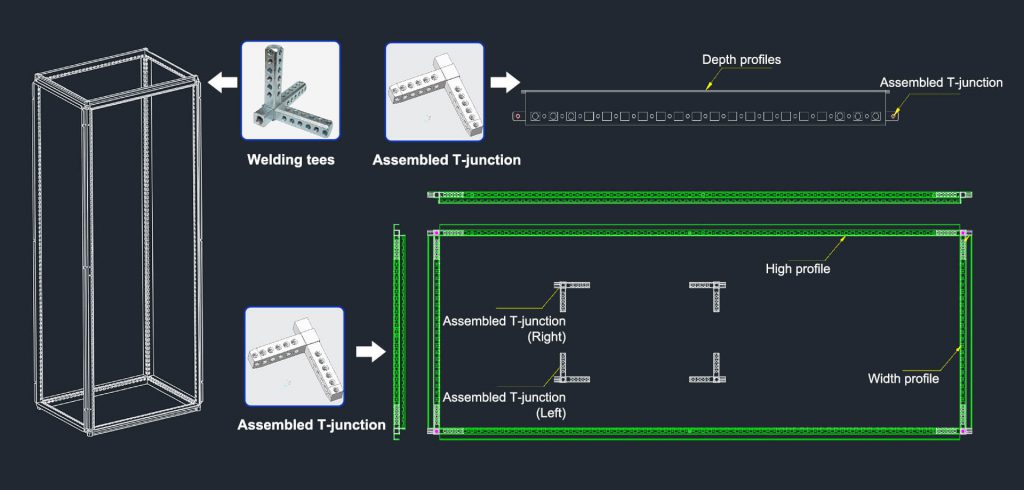

Компоненты для соединения каркаса при сборке модульного шкафа

Каркас корпуса может быть собран с использованием сварных или модульных соединительных элементов, образующих основную несущую конструкцию корпуса. Эти элементы каркаса позволяют собирать корпус, поддерживают установку панелей и обеспечивают устойчивую основу для последующей внутренней конфигурации.

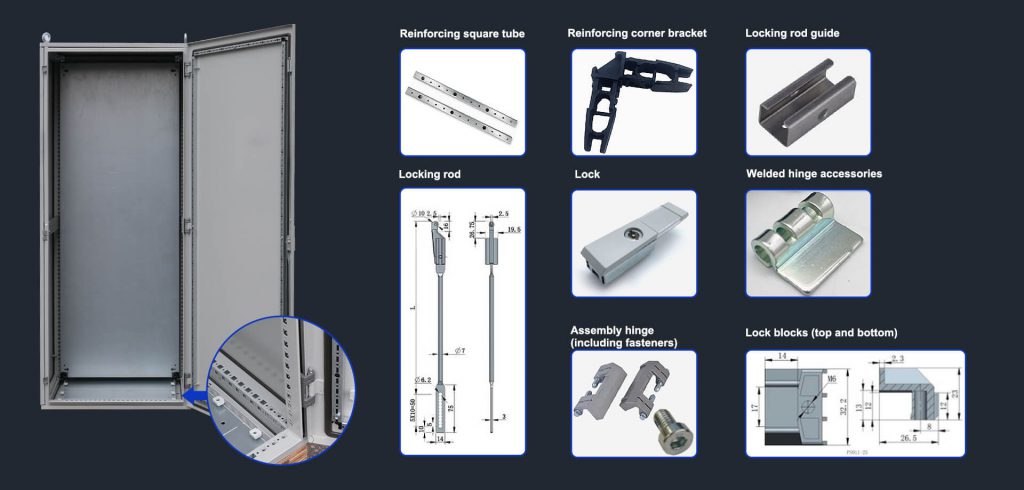

Компоненты для крепления дверей, замков и панелей

Система двери и панели включает в себя запорные стержни, блоки замков, петли, соединители боковых панелей, компоненты крепления задней панели и уплотнительные элементы. Эти компоненты обеспечивают надежную работу двери, прочное крепление и снятие панели, а также улучшенный доступ для прокладки проводов и технического обслуживания.

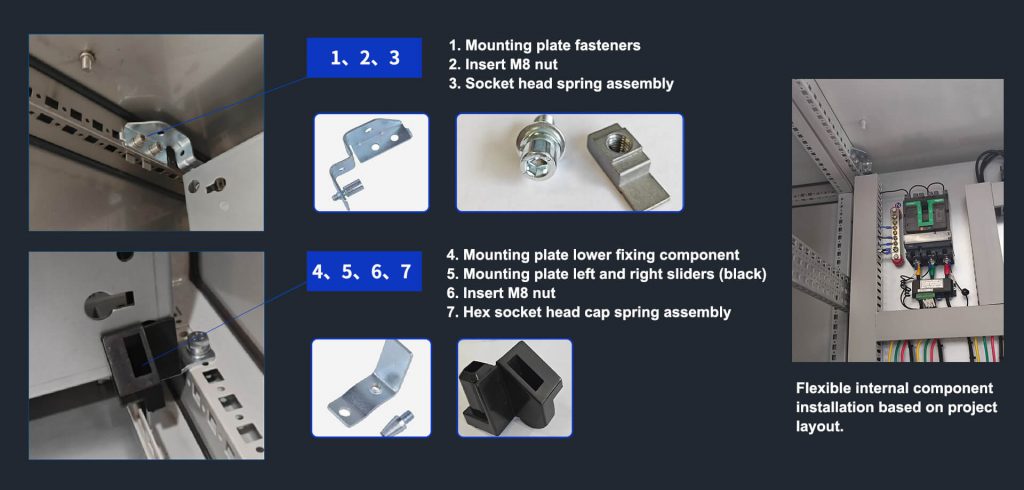

Крепежные элементы монтажной пластины для внутренней установки

Монтажная пластина крепится с помощью верхнего и нижнего крепежных кронштейнов, скользящих элементов, вставных гаек M8 и крепежных элементов. Эти принадлежности обеспечивают надежную установку монтажной пластины и облегчают эффективную установку электрических компонентов в соответствии с требованиями проекта.

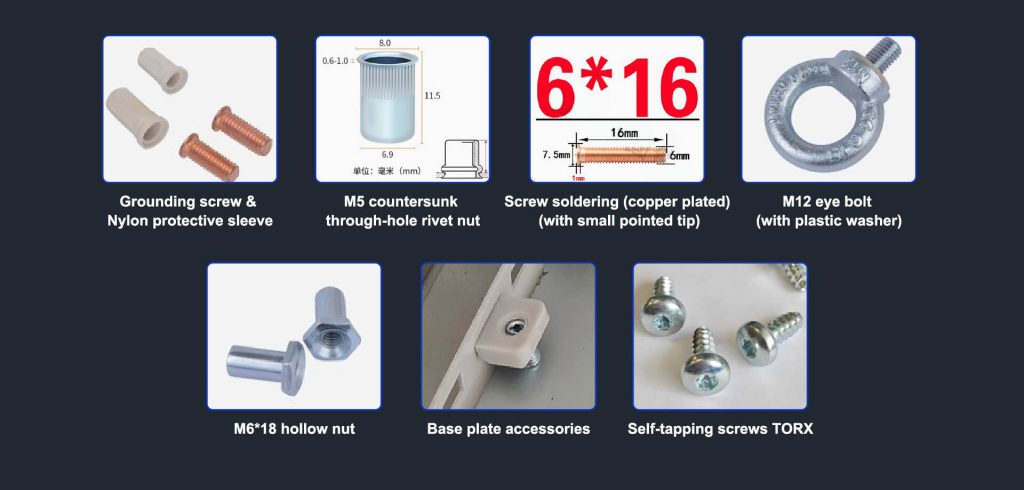

Компоненты заземления, подъема и установки основания

Заземляющие винты, защитные втулки, подъемные кольца, принадлежности для опорной плиты, полые гайки, заклепочные гайки и самонарезающие винты TORX обеспечивают заземление, удобство транспортировки, сборку основания и монтаж на месте. Эти компоненты помогают завершить конструкцию шкафа до доставки или окончательной установки.

Видеоинструкция по установке модульного корпуса KT

Модульные корпуса KT разработаны для повышения эффективности сборки шкафов, установки аксессуаров и проектирования панельных систем. Это видео по установке поможет покупателям и сборщикам панелей понять модульную структуру, прежде чем выбирать размер корпуса, конфигурацию аксессуаров и требования к доставке.

Скачать инструкцию по установке корпуса в формате PDF

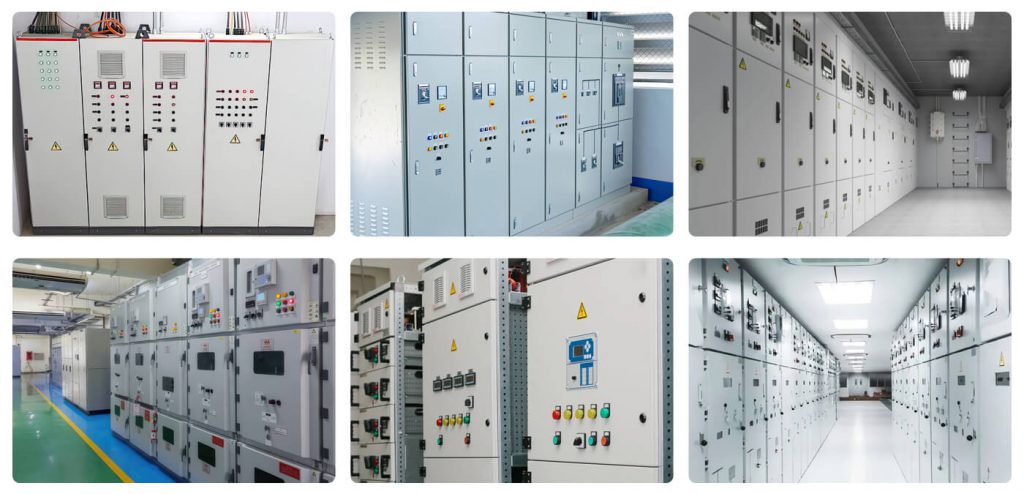

Поддержка конфигурации проекта для промышленных распределительных шкафов электропитания

Модульный шкаф адаптируется к различным промышленным электротехническим применениям, таким как системы распределения электроэнергии, интеграция систем управления, панели автоматизации и корпуса, изготовленные по индивидуальному заказу в рамках конкретных проектов.

Как выбрать правильный размер и конфигурацию

Таблица размеров серии KT

Измерение			Ширина									Высота							Глубина							Монтажная пластина
Ширина	Высота	Глубина	Б1	Б2	Б3	Б4	Б5	Б6	Б7	Б8	Б9	H1	H2	H3	H4	H5	H6	H7	Т1	Т2	Т3	Т4	Т5	Т6	Т7	Ф	Г
600	1800	400	597	592	512	568	475	455	475	535	440	1800	1777.5	1712	1797	1735	1750	1630	405	275	312	368	240	126.5-356.5	335	1696	499
600	1800	500	597	592	512	568	475	455	475	535	440	1800	1777.5	1712	1797	1735	1750	1630	505	375	412	468	340	126.5-456.5	435	1696	499
600	1800	600	597	592	512	568	475	455	475	535	440	1800	1777.5	1712	1797	1735	1750	1630	605	475	512	568	440	126.5-556.5	535	1696	499
600	2000	400	597	592	512	568	475	455	475	535	440	2000	1977.5	1912	1997	1935	1850	1830	405	275	312	368	240	126.5-356.5	335	1896	499
600	2000	500	597	592	512	568	475	455	475	535	440	2000	1977.5	1912	1997	1935	1850	1830	505	375	412	468	340	126.5-456.5	435	1896	499
600	2000	600	597	592	512	568	475	455	475	535	440	2000	1977.5	1912	1997	1935	1850	1830	605	475	512	568	440	26.5-556.5	535	1896	499
600	2000	800	597	592	512	568	475	455	475	535	440	2000	19,775	1912	1997	1935	1850	1830	805	675	712	768	640	126,5-756,6	735	1896	499
600	2200	600	597	592	512	568	475	455	475	535	440	2200	2177.5	2112	2197	2135	2050	2030	605	475	512	568	440	26.5-556.5	535	2096	499
800	1800	400	797	792	712	768	675	655	675	735	640	1800	1777.5	1712	1797	1735	1750	1630	405	275	312	368	240	126.5-356.5	335	1696	699
800	1800	500	797	792	712	768	675	655	675	735	640	1800	1777.5	1712	1797	1735	1750	1630	505	375	412	468	340	126.5-456.5	435	1696	699
800	1800	600	797	792	712	768	675	655	675	735	640	1800	1777.5	1712	1797	1735	1750	1630	605	475	512	568	440	126.5-556.5	535	1696	699
800	2000	400	797	792	712	768	675	655	675	735	640	2000	1977.5	1912	1997	1935	1850	1830	405	275	312	368	240	126.5-356.5	335	1896	699
800	2000	500	797	792	712	768	675	655	675	735	640	2000	1977.5	1912	1997	1935	1850	1830	505	375	412	468	340	1265-456.5	435	1896	699
800	2000	600	797	792	712	768	675	655	675	735	640	2000	1977.5	1912	1997	1935	1850	1830	605	475	512	568	440	126.5-556.5	535	1896	699
800	2000	800	797	792	712	768	675	655	675	735	640	2000	1977.5	1912	1997	1935	1850	1830	805	675	712	768	640	126.5-756.6	735	1896	699
800	2200	600	797	792	712	768	675	655	675	735	640	2200	2177.5	2112	2197	2135	2050	2030	605	475	512	568	440	26.5-556.5	535	2096	699
1000	1800	400	997	492	912	968	875	355	375	935	400	1800	17,775	1712	1797	1735	1750	1630	405	275	312	368	240	126,5-356,5	335	1896	899
1000	2000	500	997	492	912	968	875	355	375	935	400	2000	1977.5	1912	1997	1935	1850	1830	505	375	412	468	340	126.5-456.5	435	2096	899
1000	2000	600	997	492	912	968	875	355	375	935	400	2000	1977.5	1912	1997	1935	1850	1830	605	475	512	568	440	126.5-556.5	535	2096	899
1200	1800	400	1197	592	1112	1168	1075	455	475	1135	500	1800	1777.5	1712	1797	1735	1750	630	405	275	312	368	240	126.5-356.5	335	1696	1099
1200	1800	500	1197	592	1112	1168	1075	455	475	1135	500	1800	1777.5	1712	1797	1735	1750	1630	505	375	412	468	340	126.5-456.5	435	1696	1099
1200	1800	600	1197	592	1112	1168	1075	455	475	1135	500	1800	1777.5	1712	1797	1735	1750	1630	605	475	512	568	440	126.5-556.5	535	1696	1099
1200	2000	400	1197	592	1112	1168	1075	455	475	1135	500	2000	1977.5	1912	1997	1935	1850	1830	405	275	312	368	240	126.5-356.5	335	1896	1099
1200	2000	500	1197	592	1112	1168	1075	455	475	1135	500	2000	1977.5	1912	1997	1935	1850	1830	505	375	412	468	340	126.5-456.5	435	1896	1099
1200	2000	600	1197	592	1112	1168	1075	455	475	1135	500	2000	1977.5	1912	1997	1935	1850	1830	605	475	512	568	440	126.5-556.5	535	1896	1099
1200	2000	800	1197	592	1112	1168	1075	455	475	1135	500	2000	1977.5	1912	1997	1935	1850	1830	805	675	712	768	640	126.5-756.6	735	1896	1099
1200	2200	600	1197	592	1112	1168	1075	455	475	1135	500	2200	2177.5	2112	2197	2135	2050	2030	605	475	512	568	440	126.5-556.5	535	2096	1099

Нужна помощь в выборе модели? Отправьте схему расположения компонентов или чертеж корпуса для получения рекомендаций.

Сертификационная поддержка и обеспечение соответствия требованиям для проектов по изготовлению электрощитов.

Производители модульных корпусов Saipwell могут предоставить сертификационные документы для поддержки оценки проекта, утверждения поставщика и процессов закупок. Если ваш проект требует соблюдения определенных стандартов, пожалуйста, сообщите нашей команде информацию о целевом рынке и соответствующих нормативных актах для проверки.

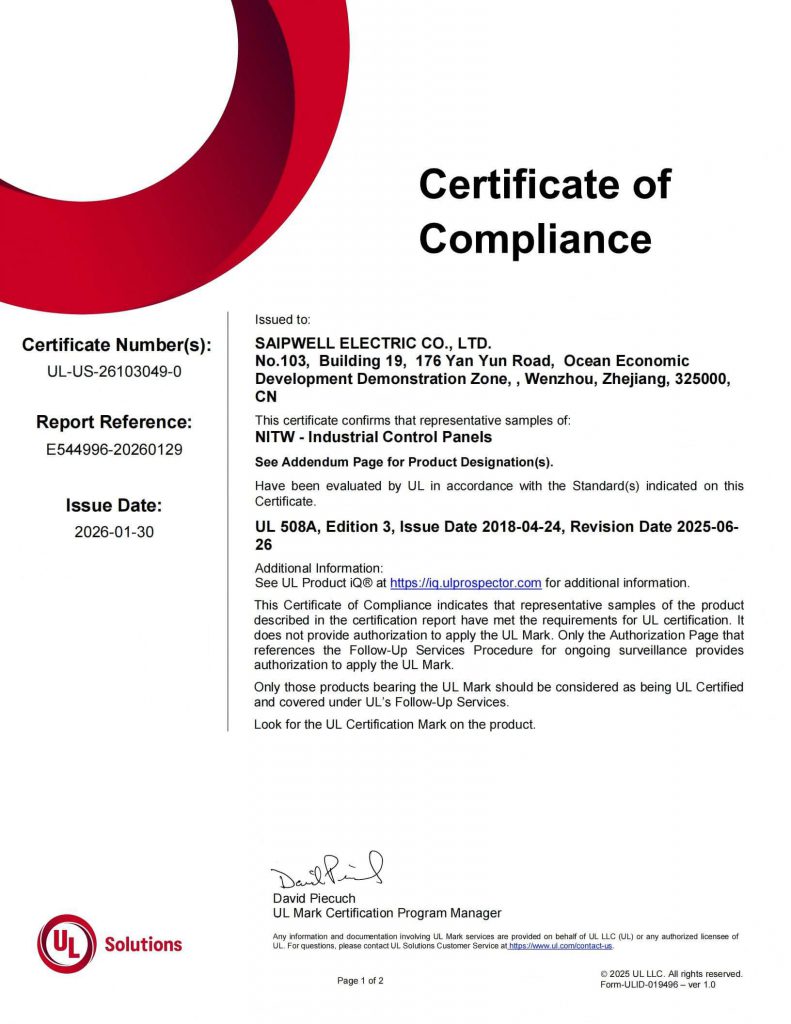

Сертификат UL компании American Standard - Spreewell — **Сертификат соответствия стандартам UL от American Standard**

Сертификат соответствия канадскому стандарту Spreewell UL. — **Сертификат соответствия канадскому стандарту UL.**

Случайный тест на вибрацию — **Вибрационный тест**

Тест на случайную вибрацию — **Вибрационные испытания**

What is a KT Modular Enclosure?

KT Modular Enclosure is a floor standing modular cabinet system used for indoor electrical control, power distribution, automation, and industrial panel building projects. It is designed with a bayable modular frame, flexible accessory installation, and strong load-bearing structure.

What is the main advantage of the KT modular enclosure?

The main advantage is its strong sixteen-fold modular frame structure. It supports baying on all sides, flexible accessory installation, fast mounting plate assembly, and high load-bearing performance for large electrical cabinet projects.

Can KT modular enclosures be connected together?

Yes. The KT enclosure is bayable on all sides, making it suitable for building modular enclosure rows and larger electrical modular cabinet systems.

What is the load-bearing capacity of the KT enclosure?

The current product page states that the KT enclosure has a high load-bearing capacity of up to 1500 kg. For heavy component layouts, the final configuration should still be confirmed according to the mounting plate, internal structure, and project requirements.

What material is used for the KT modular enclosure?

The current page has inconsistent material information. The top product summary lists Stainless Steel, while the specification section states Cold-roll steel sheet. This should be confirmed internally before publishing the final product page.

What standard configuration is included?

The standard configuration includes front door, back plate, mounting plate, cabinet body, sealing strip, door lock, and optional side plate.

Can the door opening direction be changed?

Yes. The current product page states that the door hinge can be swapped to the opposite side without machining, which helps adapt the cabinet to different installation layouts.

Is KT suitable for large electrical cabinet projects?

Yes. KT is suitable for large electrical cabinet and modular cabinet row projects because it supports baying, strong frame structure, high load-bearing capacity, and flexible accessory installation.

Can Saipwell help choose the right KT enclosure size?

Yes. Buyers can send cabinet size requirements, component layout, drawings, or application information, and Saipwell can help confirm the suitable KT model, accessory configuration, and quotation.
