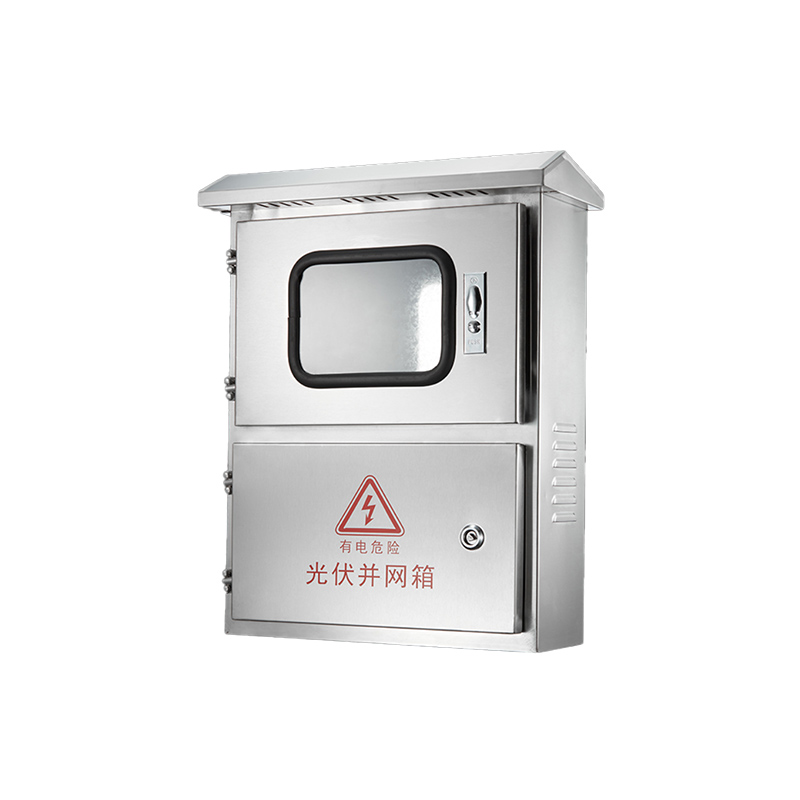

ОБЗОР ПРОДУКТА
Этот продукт в основном используется в фотоэлектрических распределенных источниках электроэнергии, подключенных к сетям, которые
Переключение происходит последовательно между подключенным к сети инвертором и сетью. Продукт имеет серию
защиты, как такие сети низкого напряжения, перенапряжение сети, входная молниезащита, перегрузка системы по току,
изоляция сети и т.д. Точный учет электроэнергии, связи и интеллектуального управления
Важнейшие элементы бытовой системы производства электроэнергии, подключенные к сети. Продукт отправлен CCC
сертификация, сертификация CE, сертификация системы менеджмента качества ISO9001 и т.д.
ОСНОВНЫЕ ХАРАКТЕРИСТИКИ
Резервирование места для установки счетчика и коллектора;
Визуальное окошко и свинцовая пломба счетчика учета (защита от кражи электричества);
Интегрированная конструктивная концепция изделия, распределительная часть питания полностью изолирована от измерительной части, электромагнитные помехи снижены;
Специальный фотоэлектрический литой корпус ручки выключателя, с более надежной работой;
Это может быть согласовано с устройством контроля качества электроэнергии в режиме реального времени и защиты от неисправности, неисправности.
отключение отключения и т.д.;
Дополнительная наружная и внутренняя установка, делающая установку более удобной;
Поддержка особых требований и функций настройки.
ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ
| Модель продукта | СПК5-15КН3П | СПК20-30КН3П |
| Согласованная мощность инвертора | 5 кВт, 10 кВт, 15 кВт | 5 кВт, 10 кВт, 15 кВт |
| Количество входных каналов инвертора | 1-канальный/2-канальный | |
| Выходные соединения, подключенные к сети | 1-канальный | |
| Требование к подключению к сети | Трехфазная фаза, подключенная к сети | |
| Напряжение в сети | 380 В переменного тока | |
| Коммутационная способность | 32А | 63А |
| Защитная функция | ||
| Защита от короткого замыкания | Да | |
| Молниезащита | Да (номинальный ток: In: 20KA, Imax: 40KA, Up≤4KV) | |
| Защита от срабатывания (визуальная точка остановки) | Да (выключатель/разъединитель с ручным приводом) | |
| Защита от перенапряжения и пониженного напряжения | Да | |
| Автоматическое повторное закрытие | Да | |
| Выключатель, подключенный к сети | ||
| Самосбрасывающаяся защита от перенапряжения и пониженного напряжения | 1. При отключении электросети или напряжении подключения более 20% она автоматически отключается (внутреннее отключение); 2. Когда электросеть приходит в норму, она автоматически закроется (внутреннее подключение); | |
| Специальный фотоэлектрический автоматический выключатель с повторным замыканием | 1. Когда электросеть отключена или напряжение смещения достигает 20%, происходит автоматическое торможение (действие рабочей рукоятки); 2. Когда электросеть приходит в нормальное состояние, она автоматически включается (управляя ручкой); 3. Ручное управление и автоматический режим можно переключать; | |
| Закрытие формованного корпуса Чаншу | 1. Когда электросеть отключена или напряжение смещения достигает 20%, он автоматически срабатывает (время отключения с задержкой регулируется от 0 до 0 ~ 10 С); 2. Когда электросеть вернется в нормальное состояние, возможно переключение; 3. Ручное управление и автоматический режим можно переключать; | |
| Применимость к окружающей среде | ||
| Температура и влажность воздуха | Рабочая температура: от -25 до +60°С. Температура хранения: от -40 до +70°С. Полития: 0-90% без конденсации. Место без коррозионного газа (если есть, уточните, пожалуйста) | |
| Использовать высоту | ≤3000M | |
| Устойчивость к соляному туману | Стандартное испытание на воздействие соляного тумана составляет 336 часов. | |
| Обычные параметры | ||
| Материал | Нержавеющая сталь, холоднокатаный лист, литье под давлением, литье под давлением нержавеющей стали. | |
| степени защиты | IP55 Наружный IP55 | |
| Тип коробки | Двойные двери с позициями счетчиков (распределительный склад и склад учета) | |
| Режим установки | Тип настенного крепления | |
| Размер коробки (длина * ширина * высота) | 770мм*550мм*150мм | |
| Справочный вес | 18 кг | |
