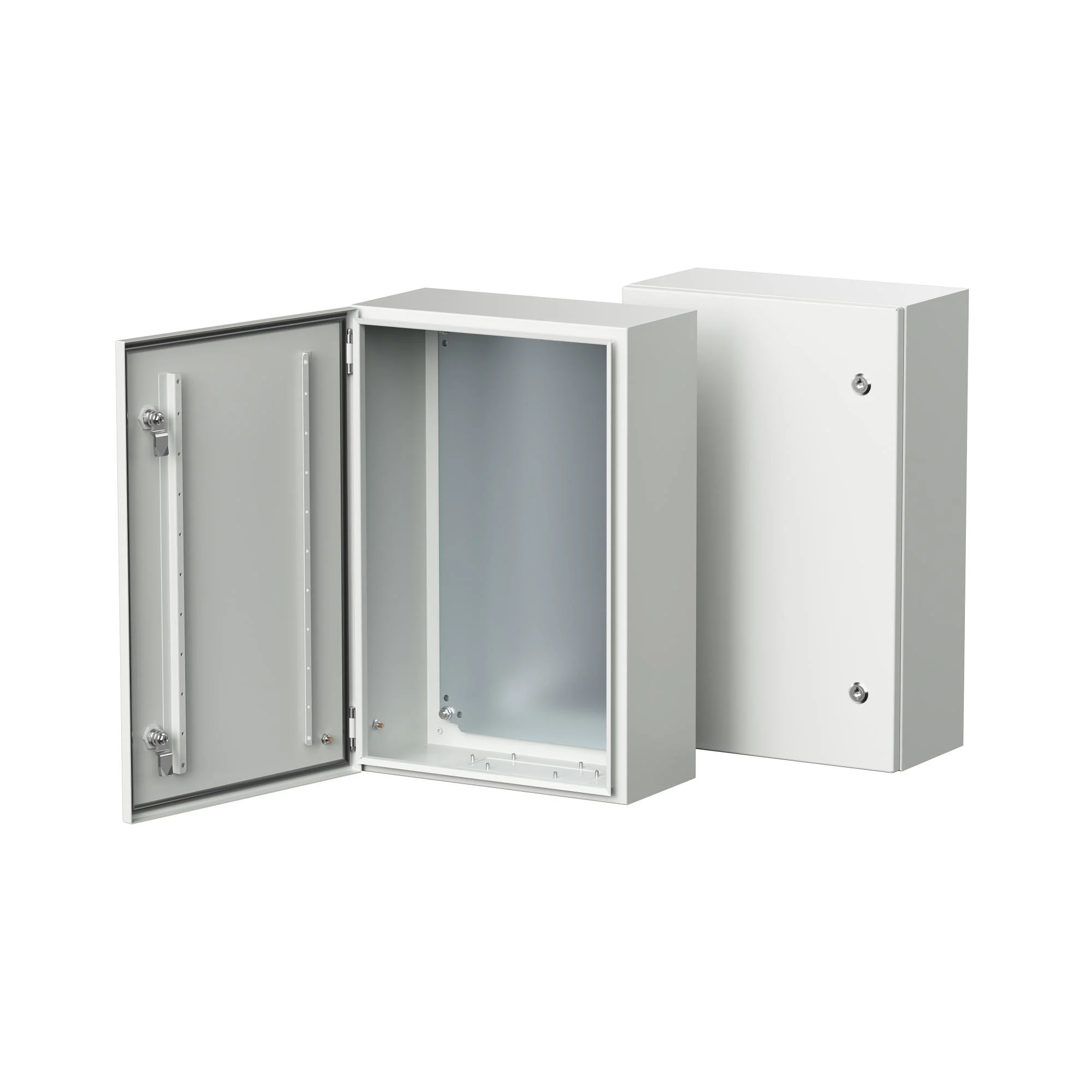

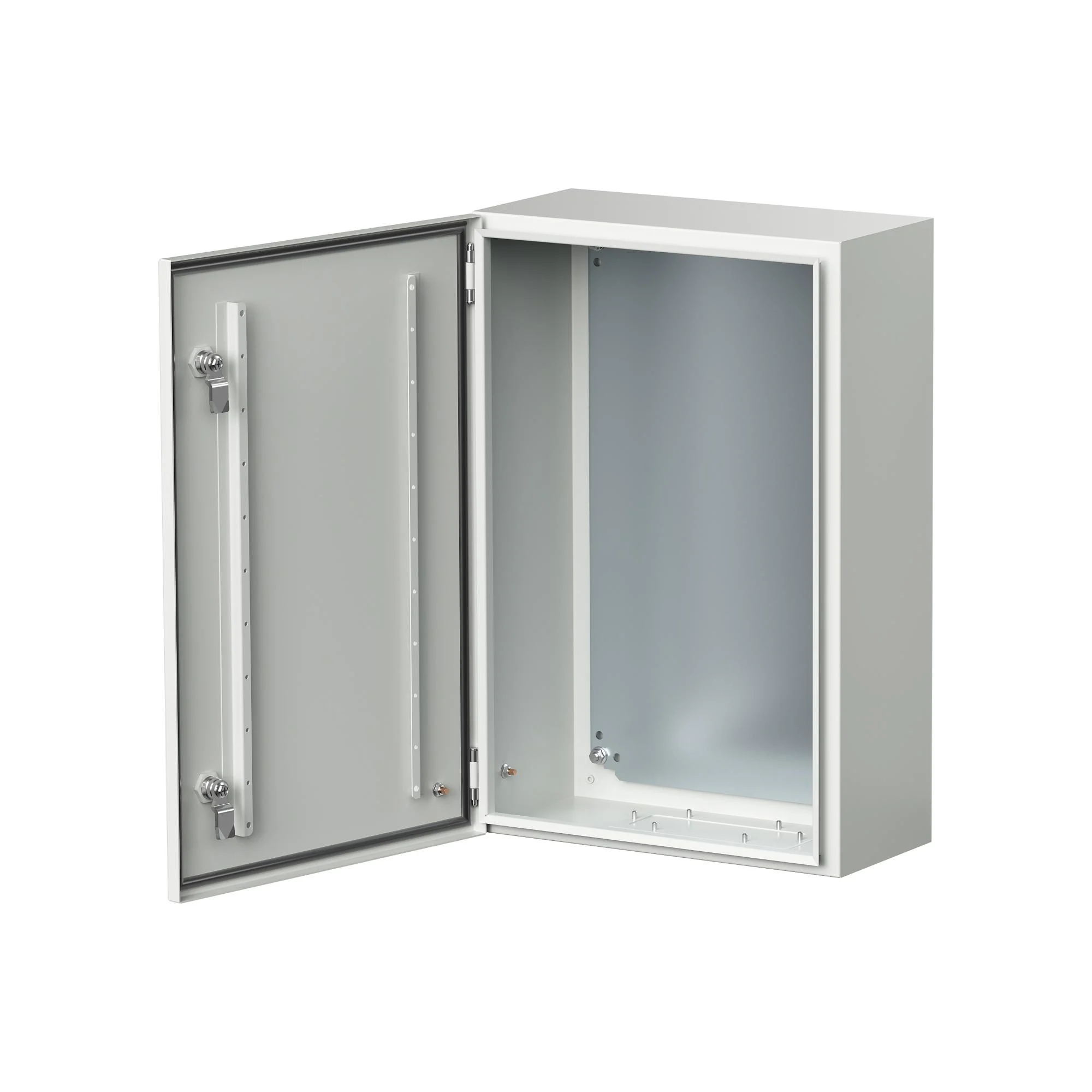

Технические характеристики настенного электрического корпуса
-
Технические данные
-
Технические характеристики
| Спецификация | Технические данные |
| Материал корпуса | Корпус и дверь из холоднокатаной стали |
| Монтажная пластина | Лист оцинкованной стали |
| Обработка поверхности | Термореактивное порошковое покрытие с текстурированной поверхностью |
| Степень защиты | IP66 |
| Ударопрочность | ИК10 |
| Стандартный цвет | RAL 7035 |
| Диапазон рекомендуемых температур | от -40°C до +80°C |
| Уплотнитель двери | Сплошная прокладка из пенополиуретана |
| Конфигурация дверей | Одностворчатая дверь с петлями с левой стороны. |
| Система запирания | Двухзубчатый цилиндрический замок |
| Кабельный ввод | Съемная нижняя сальниковая пластина |
| Дополнительные аксессуары | Заземляющий провод, монтажные кронштейны из окрашенной стали и монтажные кронштейны из нержавеющей стали. |
| Нет. | Номер заказа | Высота | Ширина | Глубина | Толщина стенки | Примечания |
| 1 | SPT202010 | 200 | 200 | 100 | 1.2 | – |
| 2 | SPT252015 | 250 | 200 | 150 | 1.2 | – |
| 3 | SPT302015 | 300 | 200 | 150 | 1.2 | – |
| 4 | SPT302520 | 300 | 250 | 200 | 1.2 | – |
| 5 | SPT403020 | 400 | 300 | 200 | 1.2 | – |
| 6 | SPT503020 | 500 | 300 | 200 | 1.2 | – |
| 7 | SPT503030 | 500 | 300 | 300 | 1.2 | – |
| 8 | SPT504020 | 500 | 400 | 200 | 1.2 | – |
| 9 | SPT505025 | 500 | 500 | 250 | 1.2 | – |
| 10 | SPT604020 | 600 | 400 | 200 | 1.2 | Дверные панели с усилителями |
| 11 | SPT604025 | 600 | 400 | 250 | 1.2 | Дверные панели с усилителями |
| 12 | SPT605020 | 600 | 500 | 200 | 1.2 | Дверные панели с усилителями |
| 13 | SPT605025 | 600 | 500 | 250 | 1.2 | Дверные панели с усилителями |
| 14 | SPT705020 | 700 | 500 | 200 | 1.2 | Дверные панели с усилителями |
| 15 | SPT705025 | 700 | 500 | 250 | 1.2 | Дверные панели с усилителями |
| 16 | SPT806025 | 800 | 600 | 250 | 1.5 | Дверные панели с усилителями |
| 17 | SPT806030 | 800 | 600 | 300 | 1.5 | Дверные панели с усилителями |
| 18 | SPT1006030 | 1000 | 600 | 300 | 1.5 | Дверные панели с усилителями |
| 19 | SPT1008030 | 1000 | 800 | 300 | 1.5 | Дверные панели с усилителями |
| 20 | SPT12010030 | 1200 | 1000 | 300 | 1.5 | Дверные панели с усилителями |
| 21 | SPT12010040 | 1200 | 1000 | 400 | 1.5 | Дверные панели с усилителями |

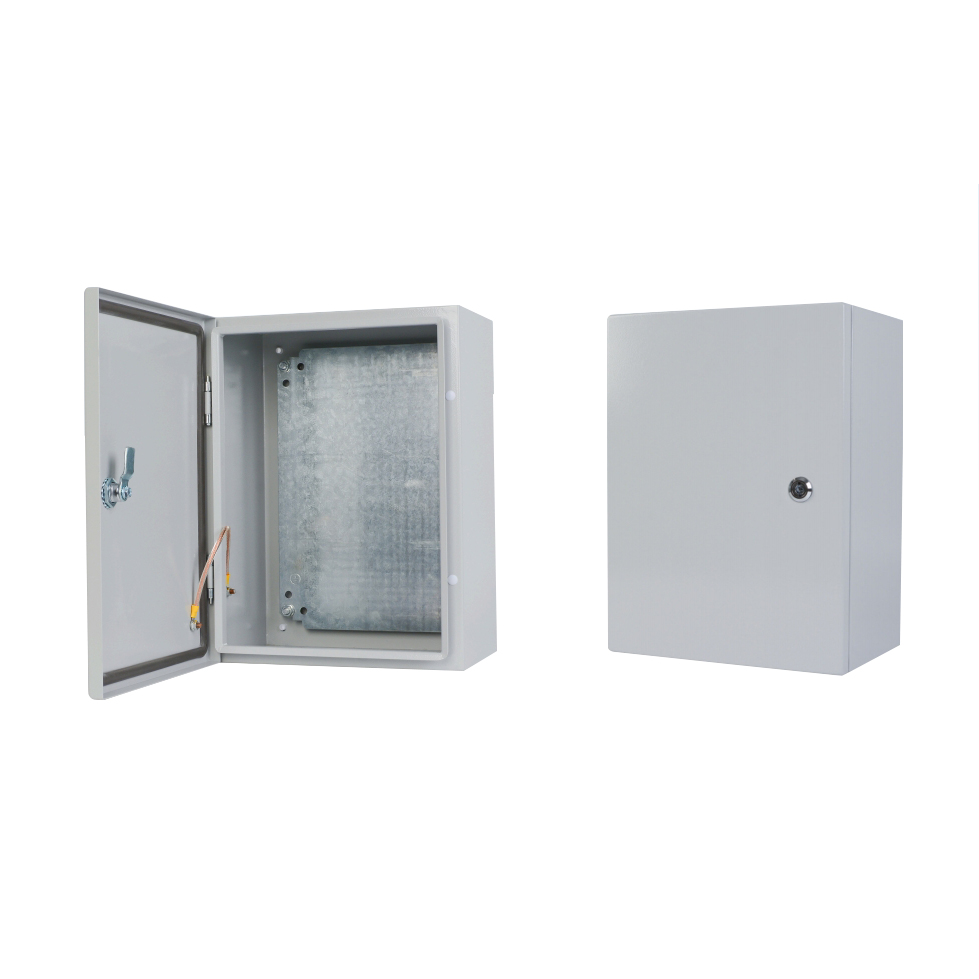

Конфигурация и варианты индивидуального оформления стального корпуса SPT для настенного монтажа.
Стальной настенный корпус SPT поставляется в виде пустого корпуса для сборки на панели. Стандартная комплектация включает в себя корпус и дверь из холоднокатаной стали, оцинкованную монтажную пластину, уплотнитель двери из пенополиуретана, съемную нижнюю сальниковую пластину с уплотнительной прокладкой, двухзубчатый замок, ключ и крепежные элементы.

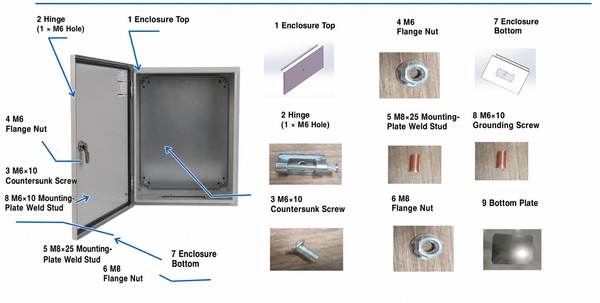

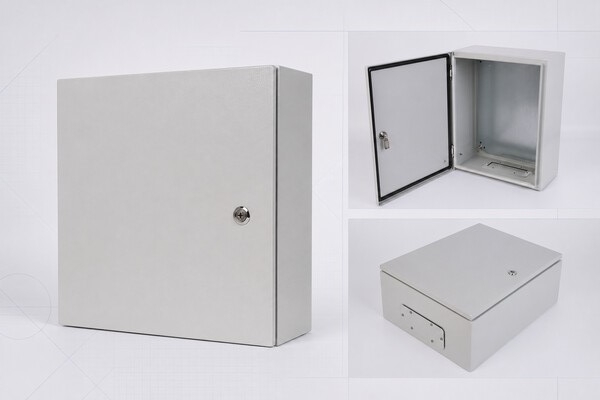

Для проектов, требующих индивидуального подхода, корпус может быть изготовлен на заказ по высоте, ширине и глубине, с вырезами в дверце для кнопок, измерительных приборов, переключателей и панелей HMI, с обработкой нижней или боковой части для ввода кабелей, а также с отверстием для монтажной пластины в соответствии с утвержденными чертежами.
Руководство по установке настенного электрического корпуса
- Подготовка монтажной пластины.
Снимите оцинкованную монтажную пластину и отметьте места для DIN-рейек, кабельных каналов, клемм и других электрических компонентов. Установку компонентов и предварительную проводку можно выполнить вне корпуса. - Подготовка кабельного ввода.
Снимите нижнюю пластину сальника и просверлите или пробойте необходимые отверстия для ввода кабеля в соответствии с количеством кабелей и размером сальника. Установите подходящие кабельные сальники и правильно расположите прокладку пластины сальника. - Монтаж корпуса.
Выберите подходящие настенные кронштейны и крепежные элементы в соответствии с материалом стен, размерами корпуса и конечным весом оборудования. Убедитесь, что корпус установлен ровно и надежно закреплен. - Завершите сборку и заземление.
Установите на место монтажную пластину, завершите внутреннюю проводку и подключите точки заземления двери и корпуса. Перед началом работы проверьте замок, петли, уплотнительную прокладку и сальниковую пластину.
Области применения настенных корпусов из стали SPT

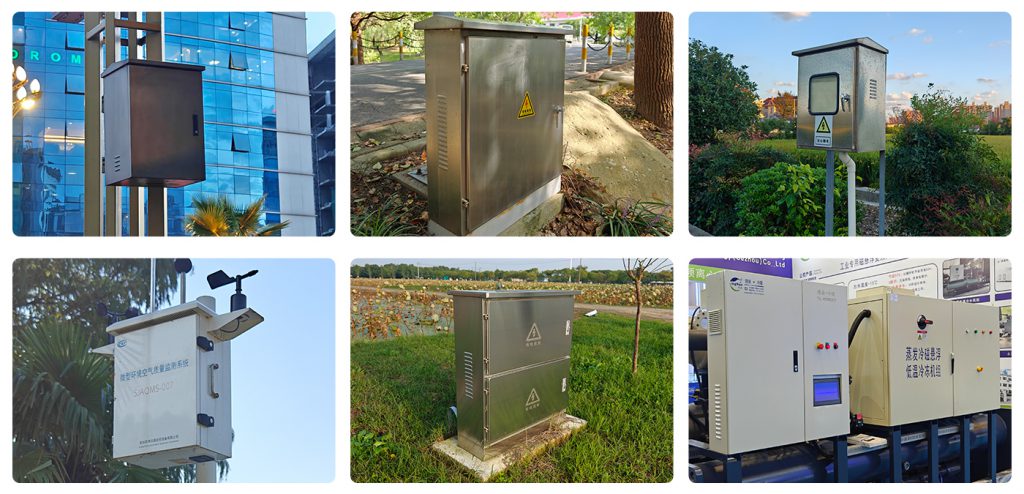

Стальные настенные корпуса SPT предназначены для размещения компонентов управления, защиты, распределения и электропроводки в промышленных и коммерческих электрических системах.

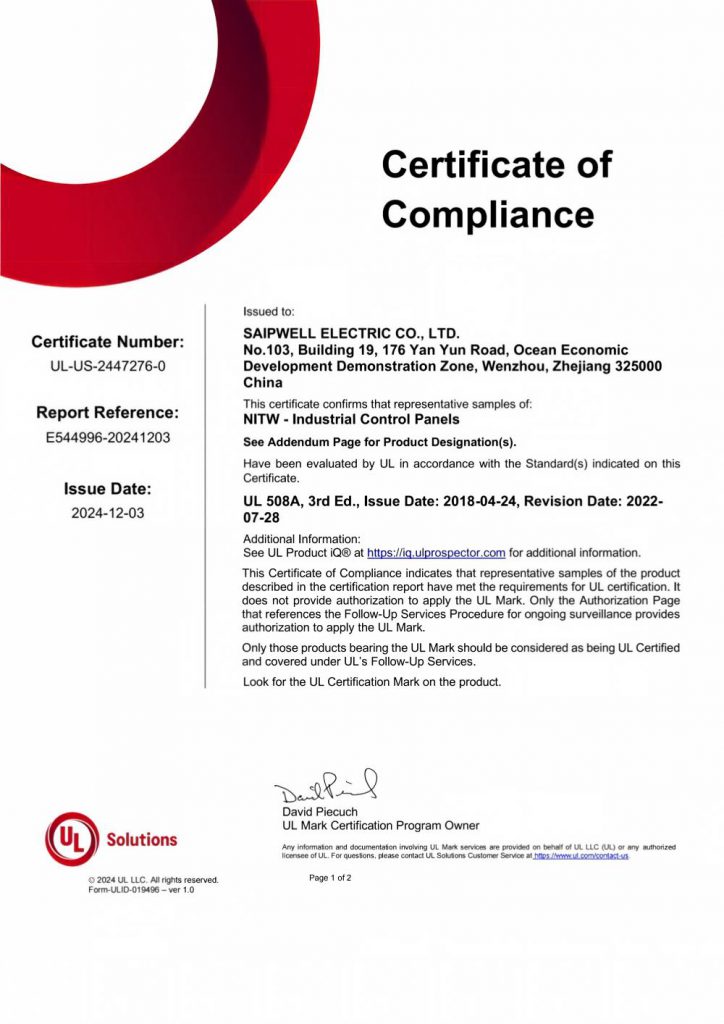

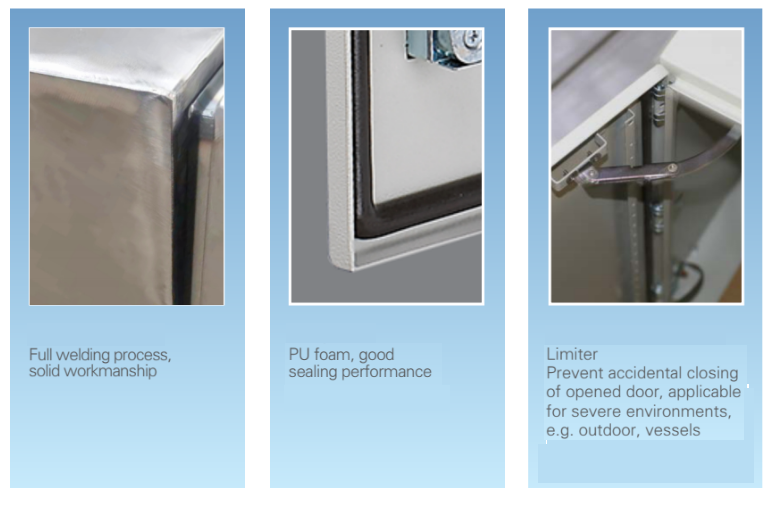

Контроль качества от производителя металлических корпусов
Часто задаваемые вопросы о стальных настенных корпусах IP66
Как выбрать подходящий стальной настенный корпус?
Выберите корпус в соответствии с расположением монтажных пластин, глубиной компонентов, требованиями к вводу кабелей, тепловыделением и пространством для обслуживания. Перед заказом подтвердите как внешние размеры, так и полезное внутреннее пространство.
Можно ли изменить форму отверстий для ввода кабеля?
Да. Отверстия для ввода кабеля и обработка сальниковой пластины могут быть выполнены по индивидуальному заказу в соответствии с требуемым количеством кабелей, размером сальника и положением ввода.
Можно ли установить стальной корпус SPT на открытом воздухе?
Да, его можно использовать в подходящих наружных установках при условии надлежащей герметизации всех кабельных вводов и отверстий. При постоянном прямом попадании дождя используйте наружный корпус SPW с дождевой крышей.
Повлияют ли нестандартные отверстия для кабелей на степень защиты IP?
Да, могут. Для поддержания степени защиты IP корпуса необходимы соответствующие кабельные вводы, уплотнительные элементы и правильно установленные прокладки кабельных вводов.
В каких случаях следует выбирать корпус из нержавеющей стали?
Для прибрежных районов, агрессивных сред, сред с химическими веществами или сред, подверженных частой промывке, выбирайте электрические корпуса из нержавеющей стали. Корпуса из стали с порошковым покрытием подходят для стандартных проектов промышленного управления и распределения.
Какая информация необходима для расчета стоимости корпуса, изготовленного на заказ?
Укажите необходимые размеры, количество, расположение компонентов, вырезы в дверях, направление ввода кабеля, способ монтажа и целевой уровень защиты.
