Технические характеристики стальных электрических корпусов SAE IP66
- Technical Data
- Specification Data
| Параметр | Спецификация |
| Материал корпуса | Холоднокатаный стальной лист |
| Конструкция кузова | Цельносварной и прецизионно отшлифованный стальной корпус |
| Конструкция дверей | Усиленная стальная дверь с запрессованными углами |
| Обработка поверхности | Травление грунта с последующим порошковым покрытием для наружных работ. |
| Степень защиты | IP66 / NEMA 4X |
| Стандартный цвет | Текстурированная отделка RAL 7032 или RAL 7035 |
| Толщина тела | 1,5 мм |
| Толщина двери | 1,5–2,0 мм, в зависимости от модели |
| Монтажная пластина | Оцинкованная сталь толщиной 2,0–3,0 мм, в зависимости от модели. |
| Открытие двери | Примерно 130° |
| Кабельный ввод | Съемная нижняя сальниковая пластина или пластины |
| Монтаж на стену | Прямой монтаж на стену или с помощью дополнительных монтажных кронштейнов. |
| Заземление | Точки соединения на корпусе, двери и монтажной пластине. |
| Стандартная поставка | Корпус, дверь, уплотнитель, монтажная пластина, комплект заземления, замок и монтажная пластина, специфичная для данной модели. |
| Нет. | Номер заказа | Ширина | Высота | Глубина | Толщина корпуса коробки | Толщина двери | Толщина монтажной пластины | Номер двери | Количество замков Cam | Количество железистых пластинок |
| 1 | SAE203012005 | 200 | 300 | 120 | 1.5 | 1.5 | 2.0 | 1 | 1 | 1 |
| 2 | SAE203015005 | 200 | 300 | 150 | 1.5 | 1.5 | 2.0 | 1 | 1 | 1 |
| 3 | SAE303015005 | 300 | 300 | 150 | 1.5 | 1.5 | 2 | 1 | 1 | 1 |
| 4 | SAE303021005 | 300 | 300 | 210 | 1.5 | 1.5 | 2.0 | 1 | 1 | 1 |
| 5 | SAE304021005 | 300 | 400 | 210 | 1.5 | 1.5 | 2 | 1 | 1 | 1 |
| 6 | SAE383015005 | 380 | 300 | 150 | 1.5 | 1.5 | 2 | 1 | 1 | 1 |
| 7 | SAE383021005 | 380 | 300 | 210 | 1.5 | 1.5 | 2.0 | 1 | 1 | 1 |
| 8 | SAE383821005 | 380 | 380 | 210 | 1.5 | 1.5 | 2.0 | 1 | 1 | 1 |
| 9 | SAE386021005 | 380 | 600 | 210 | 1.5 | 1.5 | 2.5 | 1 | 2 | 1 |
| 10 | SAE386035005 | 380 | 600 | 350 | 1.5 | 1.5 | 2.5 | 1 | 2 | 1 |
| 11 | SAE405021005 | 400 | 500 | 210 | 1.5 | 1.5 | 2.0 | 1 | 2 | 1 |
| 12 | SAE408030005 | 400 | 800 | 300 | 1.5 | 2 | 3 | 1 | 2 | 1 |
| 13 | SAE505021005 | 500 | 500 | 210 | 1.5 | 2 | 2.5 | 1 | 2 | 1 |
| 14 | SAE505030005 | 500 | 500 | 300 | 1.5 | 2 | 2.5 | 1 | 2 | 1 |
| 15 | SAE507025005 | 500 | 700 | 250 | 1.5 | 2 | 2.5 | 1 | 2 | 1 |
| 16 | SAE603821005 | 600 | 380 | 210 | 1.5 | 1.5 | 2.5 | 1 | 1 | 1 |
| 17 | SAE603835005 | 600 | 380 | 350 | 1.5 | 1.5 | 2.5 | 1 | 1 | 1 |
| 18 | SAE606021005 | 600 | 600 | 210 | 1.5 | 2 | 2.5 | 1 | 2 | 1 |
| 19 | SAE606025005 | 600 | 600 | 250 | 1.5 | 2 | 2.5 | 1 | 2 | 1 |
| 20 | SAE606035005 | 600 | 600 | 350 | 1.5 | 2 | 2.5 | 1 | 2 | 1 |
| 21 | SAE607621005 | 600 | 760 | 210 | 1.5 | 2 | 3.0 | 1 | 2 | 1 |
| 22 | SAE607635005 | 600 | 760 | 350 | 1.5 | 2 | 3 | 1 | 2 | 1 |
| 23 | SAE608025005 | 600 | 800 | 250 | 1.5 | 2 | 3 | 1 | 2 | 1 |
| 24 | SAE601025005 | 600 | 1000 | 250 | 1.5 | 2 | 3 | 1 | 2 | 1 |
| 25 | SAE601230005 | 600 | 1200 | 300 | 1.5 | 2 | 3 | 1 | 3-точечный замок | 1 |
| 26 | SAE767621005 | 760 | 760 | 210 | 1.5 | 2 | 3 | 1 | 2 | 1 |
| 27 | SAE767630005 | 760 | 760 | 300 | 1.5 | 2 | 3.0 | 1 | 2 | 1 |
| 28 | SAE806030005 | 800 | 600 | 300 | 1.5 | 2 | 2.5 | 1 | 2 | 1 |
| 29 | SAE801030005 | 800 | 1000 | 300 | 1.5 | 2 | 3 | 1 | 2 | 1 |
| 30 | SAE801230005 | 800 | 1200 | 300 | 1.5 | 2 | 3 | 1 | 3-точечный замок | 1 |
| 31 | SAE107621005 | 1000 | 760 | 210 | 1.5 | 2 | 3 | 2 | 2 | 2 |
| 32 | SAE107630005 | 1000 | 760 | 300 | 1.5 | 2 | 3 | 2 | 2 | 2 |
| 33 | SAE101030005 | 1000 | 1000 | 300 | 1.5 | 2 | 3 | 2 | 2 | 2 |
| 34 | SAE101230005 | 1000 | 1200 | 300 | 1.5 | 2 | 3 | 2 | 3-точечный замок | 2 |
| 35 | SAE101430005 | 1000 | 1400 | 300 | 1.5 | 2 | 3 | 2 | 3-точечный замок | 2 |

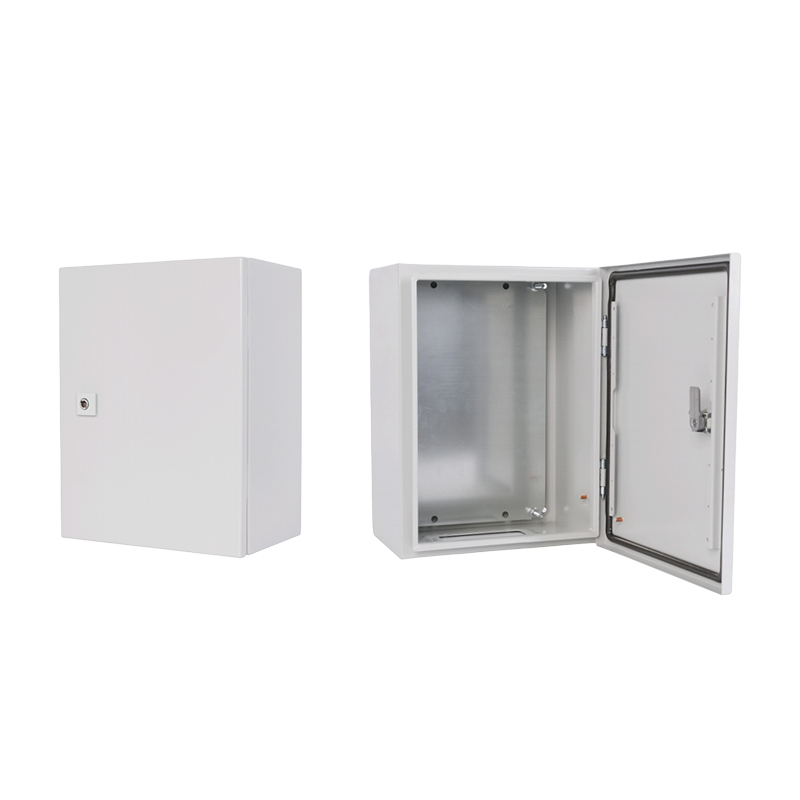

Проектирование и конфигурация компактного стального корпуса по стандартам SAE

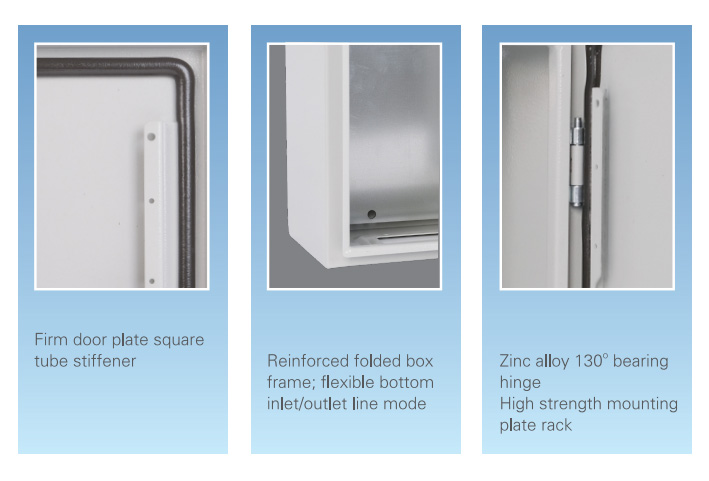

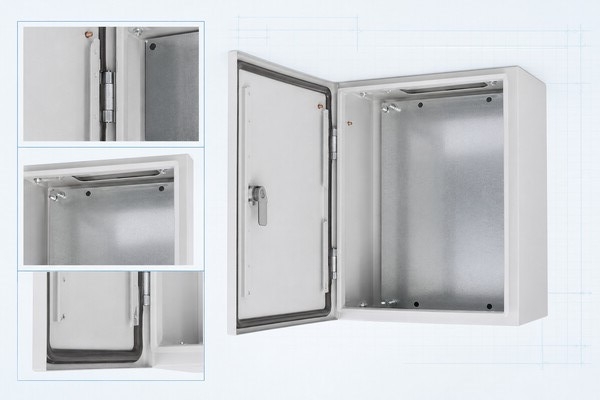

Корпус электрооборудования из стали SAE сочетает в себе усиленную дверцу с запрессованными углами, многосекционную раму корпуса, шарниры на 130°, оцинкованную монтажную пластину и съемные сальниковые пластины, образуя компактную конструкцию для настенного монтажа.

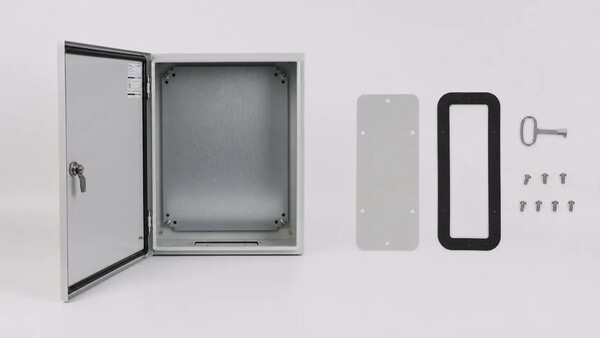

В стандартную комплектацию входят корпус и дверца, уплотнитель из пенополиуретана, оцинкованная монтажная пластина, компоненты заземления, стандартный замок и количество сальниковых уплотнений, указанное для выбранного номера заказа. Для конкретного проекта может потребоваться обработка в соответствии с заданными размерами корпуса, вырезами в дверце для счетчиков, переключателей, кнопок и панелей HMI, предварительной перфорацией сальниковых уплотнений и сверлением отверстий в монтажной пластине.
Руководство по установке настенного корпуса SAE
- Подготовка монтажной пластины.
Снимите оцинкованную монтажную пластину и отметьте места для DIN-рейек, кабельных каналов, клемм и других электрических компонентов. Установку компонентов и предварительную проводку можно выполнить вне корпуса. - Подготовка кабельного ввода.
Снимите нижнюю монтажную пластину, соответствующую конкретной модели, и просверлите необходимые отверстия для ввода кабеля в соответствии с количеством кабелей и размером сальника. Установите подходящие кабельные сальники и правильно расположите прокладку монтажной пластины. - Установите корпус.
Используйте подготовленные точки крепления на задней панели или совместимые монтажные кронштейны и крепежные элементы в зависимости от материала стен, размеров корпуса и конечного веса оборудования. Убедитесь, что корпус установлен ровно и надежно закреплен. - Выполните заземление и герметизацию.
Установите на место монтажную пластину, завершите внутреннюю проводку и подключите точки заземления на двери, корпусе и монтажной пластине. Перед вводом в эксплуатацию проверьте петли, замок, герметичность прокладки и сальниковую пластину.

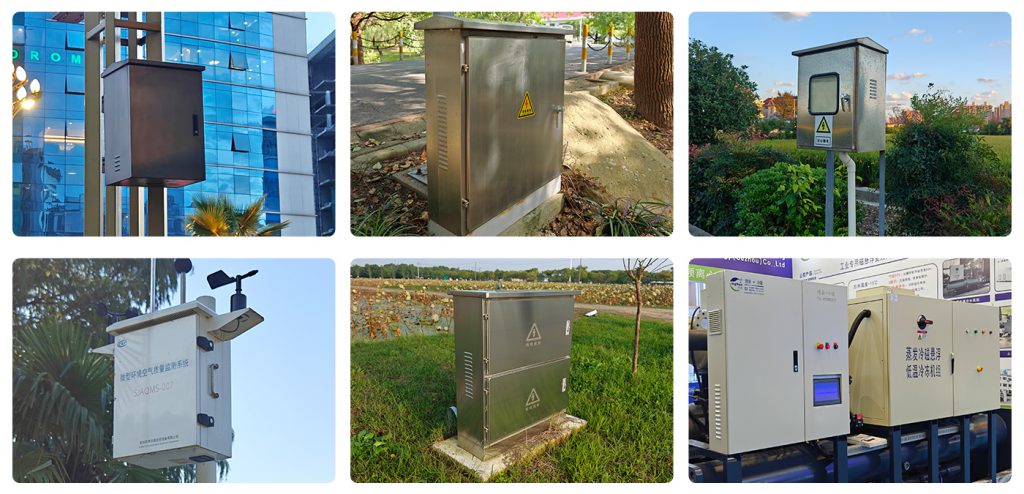

Области применения стальных наружных корпусов, соответствующих стандартам SAE.
Эти компактные стальные электромонтажные коробки подходят для проектов, требующих настенного монтажа защиты, без необходимости занимать место более крупного напольного шкафа.
Контроль качества от производителя металлических корпусов
Часто задаваемые вопросы о компактных корпусах SAE
Компактный электрический корпус — это занимающий мало места шкаф, предназначенный для защиты компонентов управления, распределения и проводки, обеспечивающий при этом стандартизированное внутреннее монтажное пространство.
Сначала выберите внешнюю ширину, высоту и глубину, затем подтвердите размер монтажной пластины, количество дверей, количество замков и конфигурацию сальниковой пластины в таблице заказов SAE.
Да. Корпуса SAE можно использовать на открытом воздухе при условии надлежащей герметизации кабельных вводов, сальниковых пластин и дополнительных устройств для обеспечения требуемого класса защиты IP66.
Да. Количество поставляемых уплотнительных пластин варьируется в зависимости от модели и указано в таблице технических характеристик заказа SAE.
Да. Вырезы в дверях, отверстия в сальниковых пластинах и отверстия в монтажных пластинах могут быть выполнены в соответствии с утвержденными проектными чертежами.
В серии SAE используются стандартизированные размеры, места крепления и интерфейсы для дополнительных устройств. Перед заменой компонентов других производителей или интеграцией в проект сравните чертеж выбранной модели с чертежом соответствующей модели.
Да. Корпус SAE можно использовать в качестве наружного металлического кожуха при условии надлежащей герметизации кабельных вводов, сальников и дополнительных устройств для обеспечения требуемого уровня защиты IP66.
Компактный настенный корпус имеет стандартизированные размеры и эффективную внутреннюю компоновку, в то время как обычный стальной корпус может иметь более простую конструкцию с меньшим количеством стандартизированных монтажных интерфейсов.
Сначала выберите внешнюю ширину, высоту и глубину, затем подтвердите подходящий размер монтажной пластины, количество дверей, кулачковых замков и сальниковых пластин в таблице заказа SAE.
Да. Вырезы в дверцах, отверстия в сальниковых пластинах, отверстия для монтажных пластин и заданные размеры корпуса могут быть выполнены в соответствии с утвержденными проектными чертежами.
