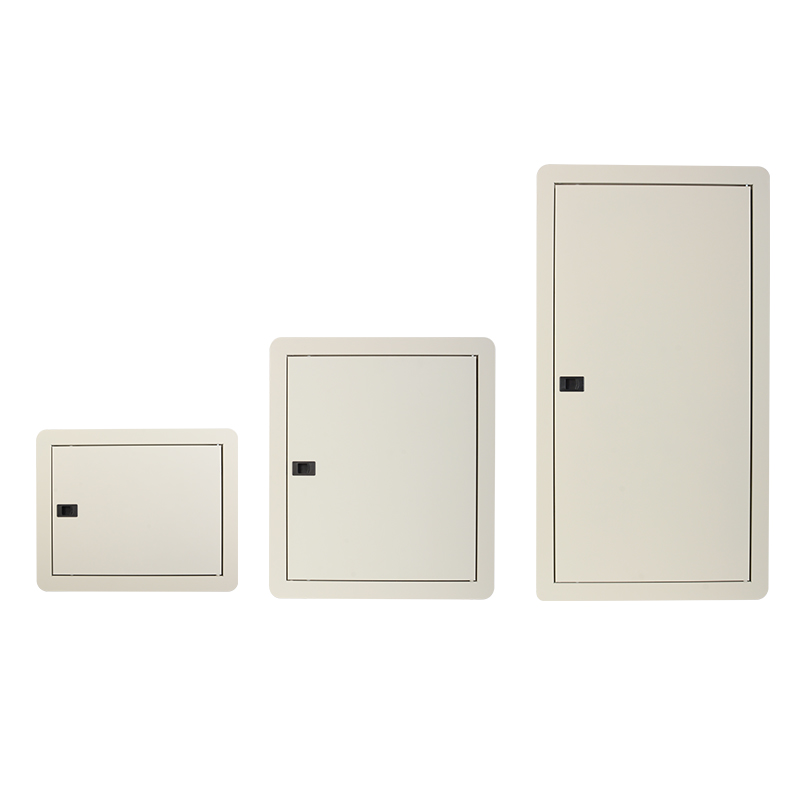

Характеристики продукции
- Легко установить

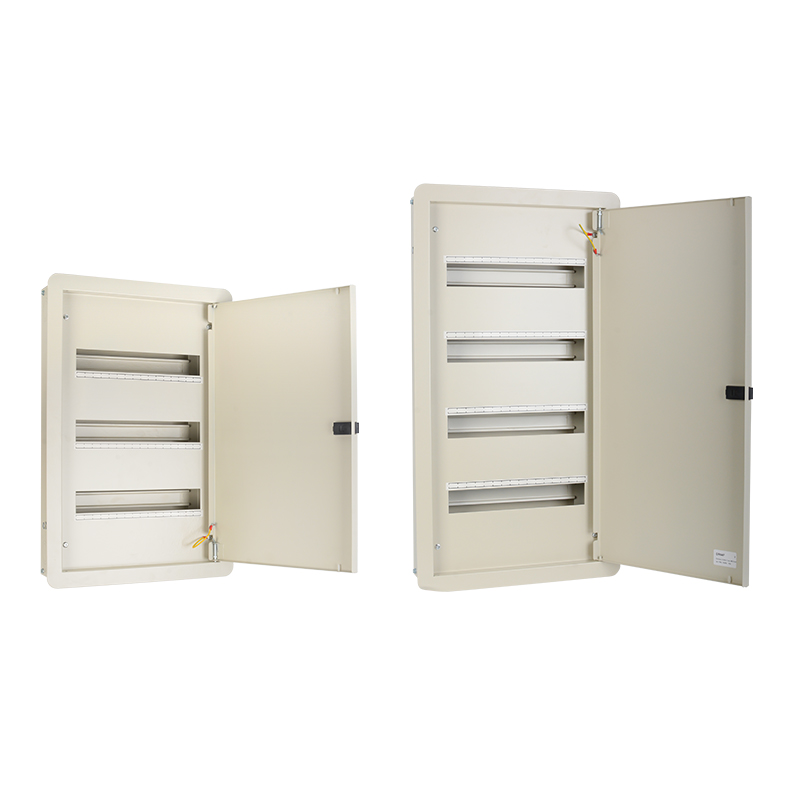

- Съемное шасси DIN
- Регулируемое по высоте шасси DIN
- Расстояние между центрами двух рядов 150 мм.
- Съемная дверь
- Съемные предварительно перфорированные верхние и нижние пластины сальника
- Листовая сталь толщиной 1.2 мм с эпоксидным порошковым покрытием цвета RAL 9002
- Подходит только для модульных входящих и исходящих
- Доски можно собирать вертикально.
| Тип установки | Номер заказа | Размеры (мм) Ш*В*Г | Монтажные размерымм Ш*В*Г | Количество строк | Количество модулей | Описание |
Скрытый монтаж | SDR16F | 431.6*351.6*112.5 | 400*320*110 | 1 | 16 | Распределительные щиты на DIN-рейку 16 модулей |
| SDR32F | 431.6*501.6*112.5 | 400*470*110 | 2 | 32 | ||
| SDR48F | 431.6*651.6*112.5 | 400*620*110 | 3 | 48 | ||
| SDR64F | 431.6*800.6*112.5 | 400*770*110 | 4 | 64 | ||
| SDR80F | 431.6*950.6*112.5 | 400*920*110 | 5 | 80 | ||
| SDR96F | 431.6*1100.6*112.5 | 400*1070*110 | 6 | 96 | ||
| SDR424F | 600*800*113 | 570*770*110 | 4 | 96 | Распределительные щиты DIN Rall 24 модуля | |
| SDR524F | 600*950*113 | 570*920*110 | 5 | 120 | ||
| SDR624F | 600*1100*113 | 570*1070*110 | 6 | 144 | ||
Поверхностный монтаж | SDR16С | 406.6*326.6*112.5 | 400*320*110 | 1 | 16 | Распределительные щиты на DIN-рейку 16 модулей |
| SDR32S | 406.6*476.6*112.5 | 400*470*110 | 2 | 32 | ||
| SDR48S | 406.6*626.6*112.5 | 400*620*110 | 3 | 48 | ||
| SDR64S | 406.6*776.6*112.5 | 400*770*110 | 4 | 64 | ||
| SDR80S | 406.6*926.6*112.5 | 400*920*110 | 5 | 80 | ||
| SDR96S | 406.6*1076.6*112.5 | 400*1070*110 | 6 | 96 | ||
| SDR424S | 576*776*113 | 570*770*110 | 4 | 96 | Распределительные щиты DIN Rall 24 модуля | |
| SDR524S | 576*926*113 | 570*920*110 | 5 | 120 | ||
| SDR624S | 576*1076*113 | 570*1070*110 | 6 | 144 |
