ОБЗОР ПРОДУКТА
Датчик расхода воздуха используется для индикации потерь воздуха вентилятором или фильтром вентилятора.
ТЕХНИЧЕСКИЕ ДАННЫЕ
| Тип контакта | Геркон/магнитный контакт |
| Нормально закрытый (NC) | Контакт переключателя разомкнут при потоке воздуха |
| Нормально разомкнутый (NO) | Контакт переключателя замкнут при потоке воздуха |
| Макс.коммутационное напряжение | НЦ: 240 В ПОСТОЯННОГО ТОКА (UL), 240 В ПЕРЕМЕННОГО / ПОСТОЯННОГО ТОКА (VDE) / НЕТ: 60 В ПОСТОЯННОГО ТОКА |
| Максимальный коммутационный ток | НЗ: DC 500mA / NO: DC 170mA |
| Максимальная коммутационная способность | 10 Вт (резистивная нагрузка) |
| Порог переключения скорости воздушного потока | > 2,5 м/с (гистерезис: > 1 м/с) |
| Максимальная скорость воздушного потока | 50 м/с |
| Контактное сопротивление | < 370 мОм (с проводом) |
| Максимальная влажность воздуха | 70% относительной влажности (без атмосферного осадка) |
| Срок службы | >100 000 циклов |
| Связь | 2 x одножильный AWG 26, длина 500 мм, наконечник многожильной проволоки 5 мм зачищенный и луженый (NC: черный, No: синий) |

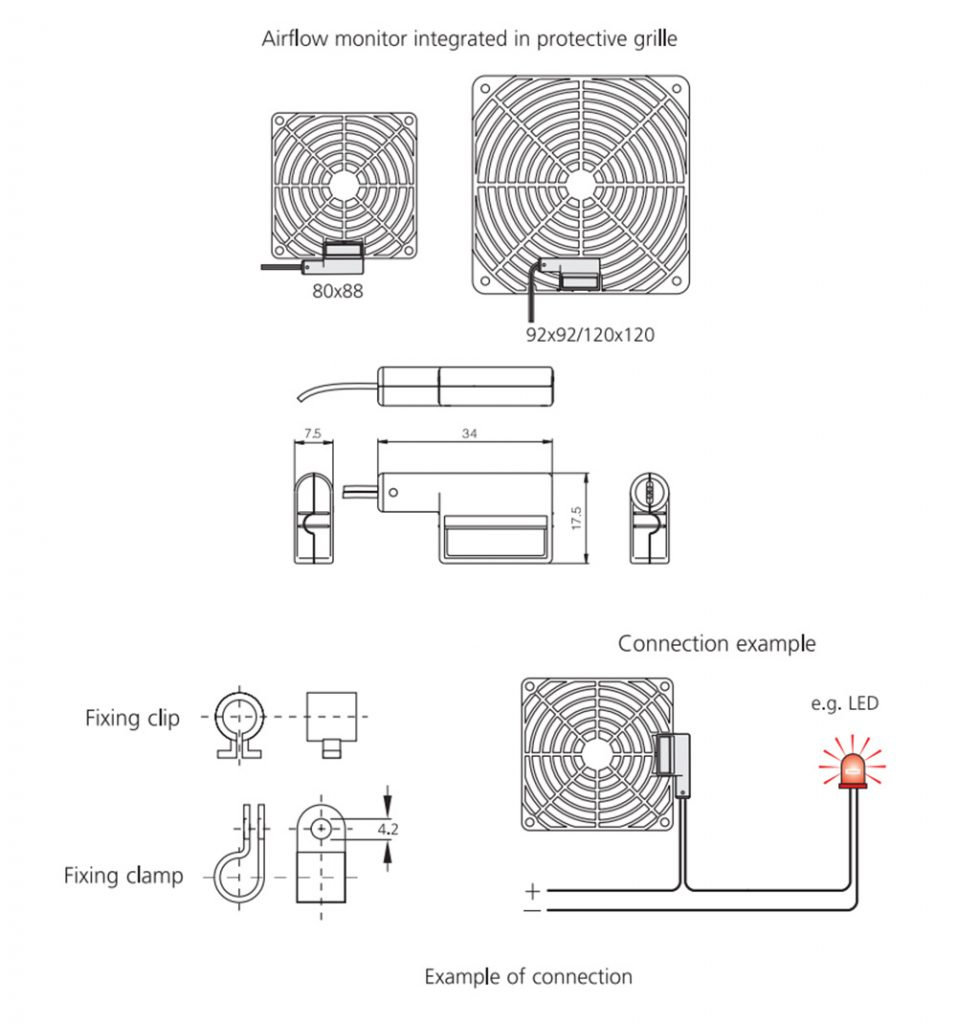

| Установка | В качестве альтернативы встроен в защитную решетку (см. таблицу), монтажный зажим или монтажный зажим |
| Оболочка | пластик по UL94-HB, черный |
| Положение установки | двунаправленный язычок, перпендикулярный воздушному потоку |
| Рабочая температура/температура хранения | от -20 до +50°C (от -4 до +122°F)/от -20 до +80°C (от -4 до +176°F) |
| Тип защиты | IP20 |
| Description | Art. No(NC) | Art. No(NO) | Dimensions | Weight(approx.) |

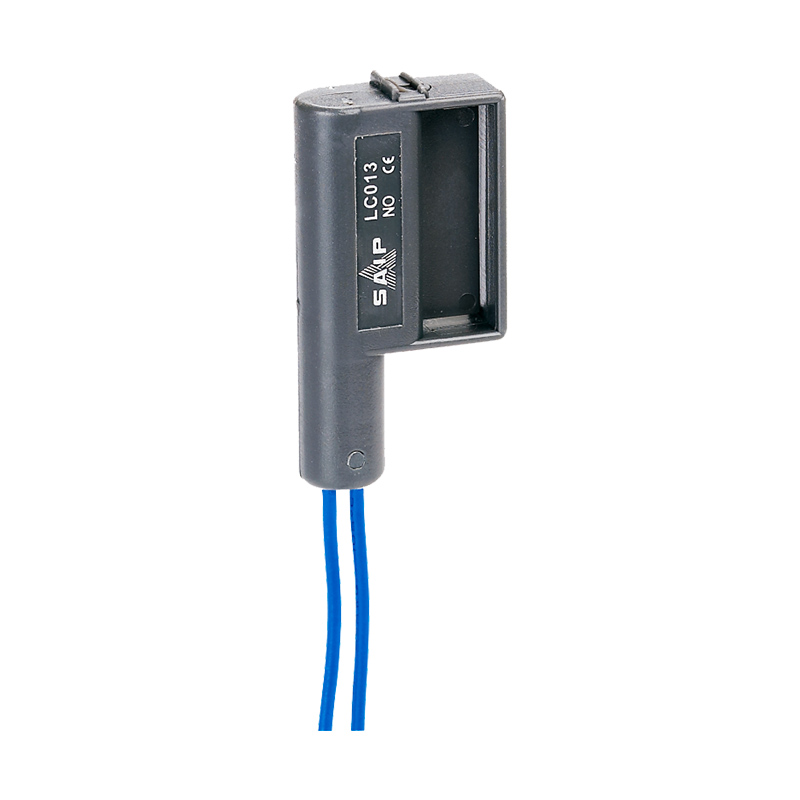

| Airflow monitor with mounting clamp and mounting clip LC 013 | 01300.0-00 | 01300.1-00 | 34 x 17.5 x 7.5mm | 5g |
| Airflow monitor integrated in protective grille (plastic) LCF 013 | 01301.0-00 | 01301.1-00 | 80×88 x10.5mm | 20g |
| 01302.0-00 | 01302.1-00 | 92 x 92 x 10mm | 20g | |
| 01303.0-00 | 01303.1-00 | 120 x 120 x 10mm | 30g |
