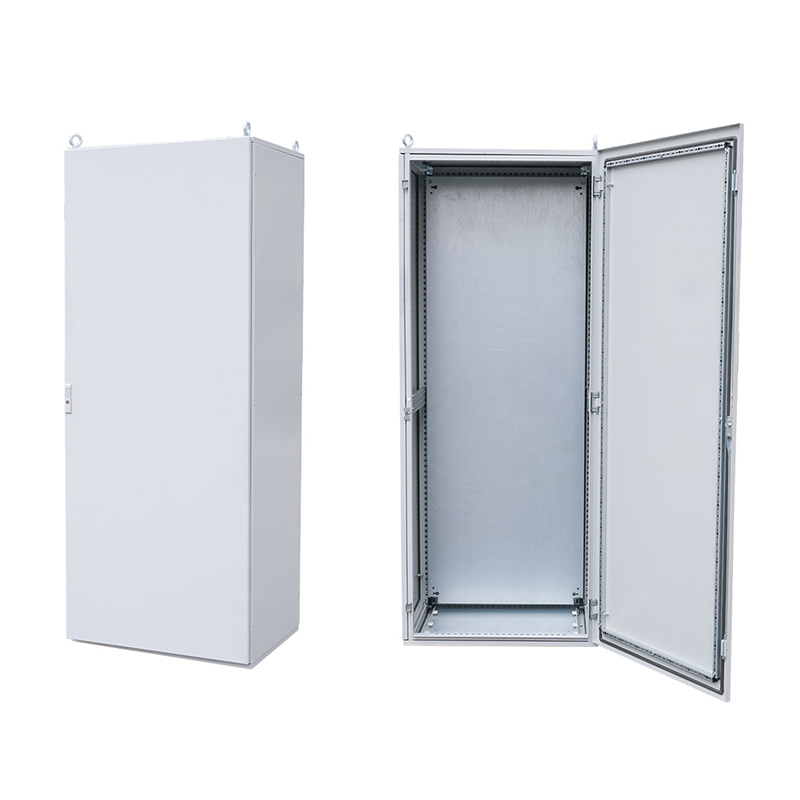

Модульный разборный корпус KPZ

Industrial-Metal-Cabinet-with-Internal-Racking

Модульный разборный корпус KPZ

Оптимизируйте свою инфраструктуру распределения электроэнергии с помощью большого напольного распределительного шкафа KD, предлагающего надежное и эффективное решение для ваших электрических потребностей.

Запрос Цитировать

Скачать

Поделитесь с:

ОСОБЕННОСТИ ПРОДУКТА

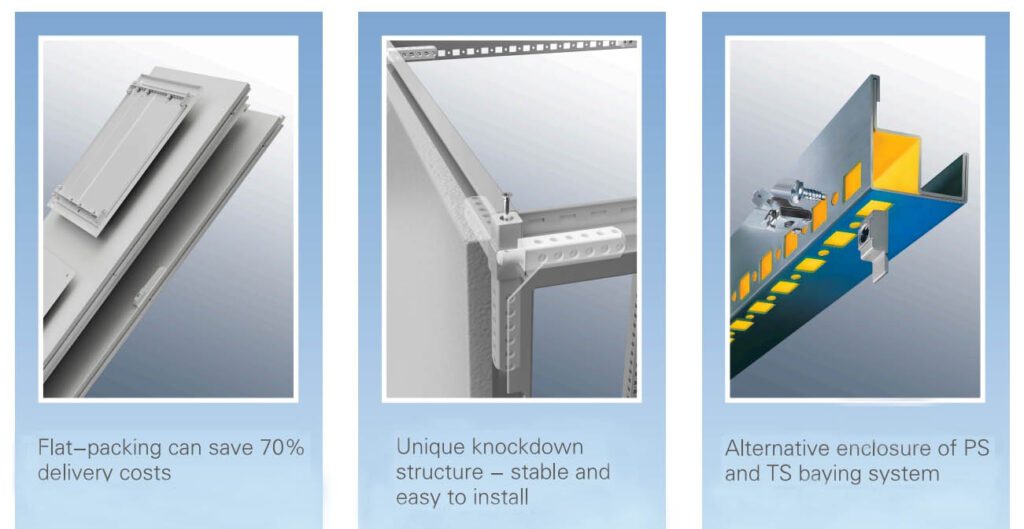

● Модульный промышленный корпус, совместимый влево и вправо без ограничений

● Уникальная разборная структура сокращает примерно на 70% площадь хранения и стоимость доставки за счет плоской упаковки

● Каждый корпус, доступный со всех сторон, обеспечивает легкость и комфорт для операторов

● Расстояние между нижним краем двери и полом составляет 25 мм.

● Дверь может плавно открываться и закрываться в любом месте

● Подвижная дверная коробка с отверстиями с шагом 25 мм может усилить дверь и дать больше возможностей для различных применений.

● После установки монтажная пластина может быть легко вставлена

Материал	Холоднокатаный лист (другой материал не обязателен)
Поверхностная обработка	Порошковое покрытие текстурированного RAL 7035
Степень защиты	IP55 (согласно GB4205-1993 EN60529)
Стандартная конфигурация	Рама, передняя дверь, монтажная пластина, задняя панель, крышевая пластина, сальниковые пластины (боковая стенка и основание опционально)
Толщина пластины	Рама: 1,5 мм Дверь: 2,0 мм Монтажная пластина: 2,5 мм Другие: 1,5 мм

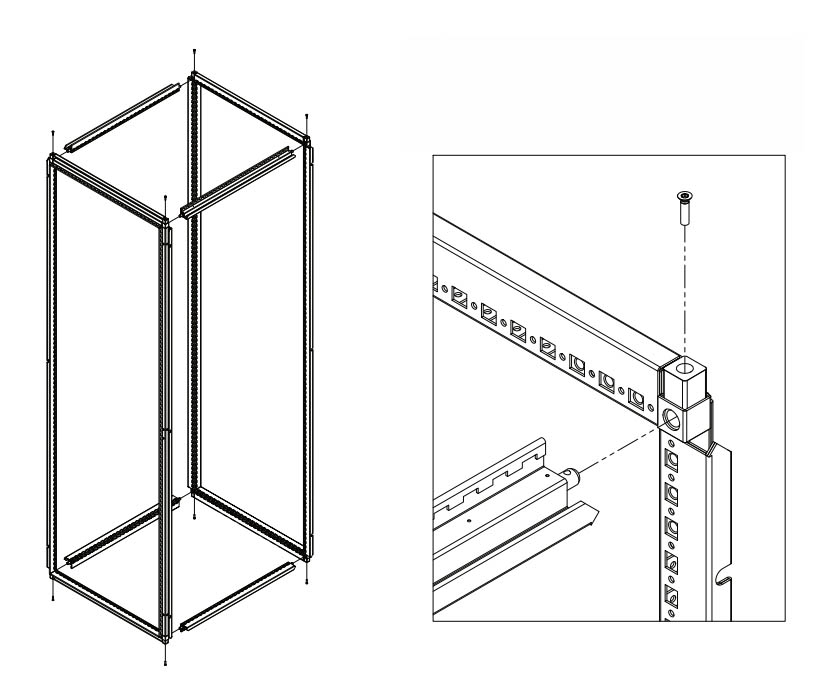

Монтаж на раме

Инструмент для установки

1. TX-25 бит, электрическая отвертка

2. и закрепите их с помощью винта 5X20 с многозубой головкой.

Номер LTEM	Описание	Количество
1	Треугольные стопорные винты с потайной головкой и торцевой головкой M5×20	8
1	M5X20 Винт с многозубой головкой	8 шт

Перечень спецификаций корпусов КПЗ

*Нестандартные изделия можно изготовить по индивидуальному заказу

Нет.	Категория	Номер заказа	Ширина (мм)	Высота (мм)	Глубина (мм)	Толщина пластины
1	Полное вложение	КПЗ601850005	600	1800	500	Включает: 2 передние/задние рамы, 4 глубинные балки , 1 одинарную дверь, 1 заднюю стенку, 1 крышу, 4 рым-болта, 1 дно, 1 монтажную пластину. RAL 7035
2		КПЗ601860005	600	1800	600
3		КПЗ602060005	600	2000	600
4		КПЗ602080005	600	2000	800
5		КПЗ601840005	600	1800	400
6		КПЗ801850005	800	1800	500
7		КПЗ801860005	800	1800	600
8		КПЗ801880005	800	1800	800
9		КПЗ802050005	800	2000	500
10		КПЗ802060005	800	2000	600
11		КПЗ802080005	800	2000	800
12		КПЗ802260005	800	2200	600
13		КПЗ802280005	800	2200	800
14		КПЗ102060005	1000	2000	600
15		КПЗ121860015	1200	1800	600	Включает: 2 передние/задние рамы, 4 глубинные балки , 1 двойную дверь, 1 заднюю стенку, 1 крышу, 4 рым-болта, 1 дно, 1 монтажную пластину. RAL 7035
16		КПЗ122050015	1200	2000	500
17		КПЗ122060015	1200	2000	600
18		КПЗ122080015	1200	2000	800
19		КПЗ122260015	1200	2200	600
20	Боковая стена	KPSW1840005	ЮЗ	1800	400	В комплект входят: 2 боковые стенки, 1 комплект крепежных принадлежностей типа А (12 крепежей, 12 винтов с крестообразным шлицем ST6.3×18)
21		KPSW1850005	ЮЗ	1800	500
22		KPSW1860005	ЮЗ	1800	600
23		KPSW1880005	ЮЗ	1800	800
24		KPSW2050005	ЮЗ	2000	500
25		KPSW2060005	ЮЗ	2000	600
26		KPSW2080005	ЮЗ	2000	800
27		KPSW2260005	ЮЗ	2200	600
28		KPSW2280005	ЮЗ	2200	800
29	Основание/цоколь для передней и задней части	KP6010BF00J	600	100	БФ	Включает: 4 угловые ножки, 2 передние/задние пластины, 1 набор крепежных принадлежностей. RAL9005
30		KP8010BF00J	800	100	БФ
31		KP1010BF00J	1000	100	БФ
32		KP1210BF00J	1200	100	БФ
33		KP6020BF00J	600	200	БФ
34		KP8020BF00J	800	200	БФ
35		КП1020БФ00Ж	1000	200	БФ
36		KP1220BF00J	1200	200	БФ
37	Отделка основания/цоколя для боковой стороны	KPBL104000J	БЛ	100	400	Включает: 2 левые/правые пластины, 1 комплект крепежных принадлежностей.RAL9005
38		KPBL105000J	БЛ	100	500
39		KPBL106000J	БЛ	100	600
40		KPBL108000J	БЛ	100	800
41		КПБЛ204000J	БЛ	200	400
42		КПБЛ205000J	БЛ	200	500
43		КПБЛ206000J	БЛ	200	600
44		КПБЛ208000J	БЛ	200	800
45	Передняя/задняя рама	КПЗ6018FF005	600	1800	ФФ	Включает:2 рамки
46		КПЗ6020FF005	600	2000	ФФ
47		КПЗ8018FF005	800	1800	ФФ
48		КПЗ8020FF005	800	2000	ФФ
49		КПЗ8022FF005	800	2200	ФФ
50		КПЗ1020ФФ005	1000	2000	ФФ
51		КПЗ1218ФФ005	1200	1800	ФФ
52		КПЗ1220FF005	1200	2000	ФФ
53		КПЗ1222FF005	1200	2200	ФФ

Нет.	Категория	Номер заказа	Ширина (мм)	Высота (мм)	Глубина (мм)	Толщина пластины
54	Глубинный луч	KPZFDFD40005	ФД	ФД	400	В комплект входят: 4 балки и 8 винтов M5X20.
55		KPZFDFD50005	ФД	ФД	500
56		KPZFDFD60005	ФД	ФД	600
57		KPZFDFD80005	ФД	ФД	800
58	Дверь	КП6018DS005	600	1800	ДС	В комплект входят: 1 маленький замок-защелка, 3 петли, 1 пара стержней замка, 2 запорных устройства, 1 запорная пластина.
59		КП6020DS005	600	2000	ДС
60		КП8018DS005	800	1800	ДС
61		KP8020DS005	800	2000	ДС
62		KP8022DS005	800	2200	ДС
63		КП1020DS005	1000	2000	ДС
64		КП1218ДД015	1200	1800	ДД	В комплект входят: малый замок, 6 петель, 1 комплект деталей для замка левой двери, 1 комплект деталей для замка правой двери.
65		КП1220ДД015	1200	2000	ДД
66		КП1222ДД015	1200	2200	ДД
67	Задняя стена	KP6018RW005	600	1800	РВ	В комплект входят: 1 задняя стенка, 1 набор принадлежностей для крепления типа С (6 креплений Real Plate, 6 винтов с шестигранной головкой M6x10, 6 винтов с крестообразной головкой M6x16).
68		KP6020RW005	600	2000	РВ
69		KP8018RW005	800	1800	РВ
70		KP8020RW005	800	2000	РВ
71		KP8022RW005	800	2200	РВ
72		КП1020RW005	1000	2000	РВ	В комплект входят: 1 задняя стенка, 1 набор крепежных принадлежностей (крепежные элементы Real Plate, 8 винтов с шестигранной головкой M6x10, 8 винтов с крестообразной головкой M6x16).
73		КП1218RW005	1200	1800	РВ
74		КП1220RW005	1200	2000	РВ
75		КП1222RW005	1200	2200	РВ
76	Монтажная пластина	КП6018МП000	600	1800	МП	Включает в себя: 1 монтажную пластину, 1 набор аксессуаров для крепления типа E. Оцинкованный
77		КП6020МП000	600	2000	МП
78		КП8018МП000	800	1800	МП
79		КП8020МП000	800	2000	МП
80		КП8022МП000	800	2200	МП
81		КП1020МП000	1000	2000	МП
82		КП1218МП000	1200	1800	МП
83		КП1220МП000	1200	2000	МП
84		КП1222МП000	1200	2200	МП
85	Крыша	КПЗ60РФ40005	600	РФ	400	В комплект входят: 1 крыша, 4 рым-болта, 1 комплект крепежных принадлежностей G-типа (4 резиновых кольца).
86		КПЗ60РФ50005	600	РФ	500
87		КПЗ60РФ60005	600	РФ	600
88		КПЗ60РФ80005	600	РФ	800
89		КПЗ80РФ50005	800	РФ	500
90		КПЗ80РФ60005	800	РФ	600
91		КПЗ80РФ80005	800	РФ	800
92		КПЗ10РФ60005	1000	РФ	600	В комплект входят: 1 крыша, 4 рым-болта, 1 набор крепежных принадлежностей F-типа (2 крепления, 2 винта с крестообразным шлицем ST6.3×18, 4 резиновых кольца)
93		КПЗ12РФ50005	1200	РФ	500
94		КПЗ12РФ60005	1200	РФ	600
95		КПЗ12РФ80005	1200	РФ	800
96	Нижний	КПЗ60БТ40005	600	БТ	400	В комплект входят: 1 нижняя рама, 1 комплект сальников, 4 винта М8.
97		КПЗ60БТ50005	600	БТ	500
98		КПЗ60БТ60005	600	БТ	600
99		КПЗ60БТ80005	600	БТ	800
100		КПЗ80БТ50005	800	БТ	500
101		КПЗ80БТ60005	800	БТ	600
102		КПЗ80БТ80005	800	БТ	800
103		КПЗ10БТ60005	1000	БТ	600	Включает: 1 нижнюю раму, 1 комплект пластин сальника, 4 винта M8, 4 винта M5. RAL7035
104		КПЗ12БТ50005	1200	БТ	500
105		КПЗ12БТ60005	1200	БТ	600
106		КПЗ12БТ80005	1200	БТ	800
