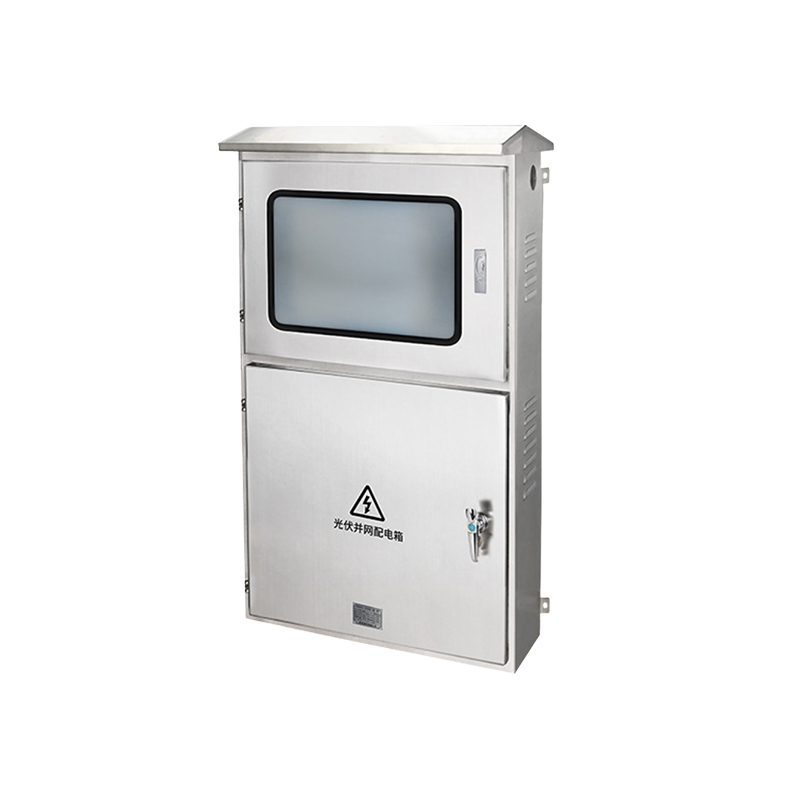

Однофазный распределительный бокс для солнечных батарей из нержавеющей стали

ОБЗОР ПРОДУКТА

Этот продукт в основном используется в фотоэлектрических распределенных системах производства электроэнергии, подключенных к сети, которые

Подключается последовательно между подключенным к сети инвертором и сетью. Продукт имеет серию

защиты, такие как низкое напряжение сети, перенапряжение сети, входная молниезащита, перегрузка системы по току,

изоляция сети и т.д. Точный учет электроэнергии, передача и интеллектуальное управление работой

Важнейшие элементы бытовой системы производства электроэнергии, подключенной к сети. Продукт прошел CCC

сертификация, сертификация CE, сертификация системы менеджмента качества ISO9001 и т.д.

ОСНОВНЫЕ ХАРАКТЕРИСТИКИ:

Резервирование места установки счетчика и коллектора;

Визуальное окошко и свинцовая пломба счетчика учета (защита от кражи электроэнергии);

Интегрированная конструктивная концепция изделия, распределительная часть питания полностью изолирована от измерительной части, а электромагнитные помехи снижены;

Специальный фотоэлектрический литой корпус автоматического выключателя, с более надежной работой;

Он может быть согласован с устройством контроля качества электроэнергии в режиме реального времени и защиты от изоляции, неисправности

устройство отключения и т.д.;

Опциональная наружная и внутренняя установка, что делает установку более удобной;

Поддержка специальных требований и настройка функций.

ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ

Модель продукта	СПГК-5КНБ	СПГК-10КНБ
Согласованная мощность инвертора	3 кВт, 5 кВт	8 кВт, 2*5 кВт
Количество входных каналов инвертора	1-канальный	1-канальный/2-канальный
Выходные каналы, подключенные к сети	1-канальный
Требование к подключению к сети	Однофазное подключение к сети
Напряжение в сети	220 В переменного тока
Коммутационная способность	32А	63А
Защитная функция
Защита от короткого замыкания	Да
Молниезащита	Да (номинальный ток: In: 20KA, Imax: 40KA, Up≤4KV)
Защита от изоляции (визуальная точка останова)	Да (выключатель/разъединитель с ручным приводом)
Защита от перенапряжения и пониженного напряжения	Да
Автоматическое повторное закрытие	Да
Выключатель, подключенный к сети
Самосбрасывающаяся защита от перенапряжения и пониженного напряжения	1. При отключении электросети или напряжении смещения более 20% она автоматически отключится (внутреннее отключение); 2. Когда электросеть придет в норму, она автоматически закроется (внутреннее подключение);
Специальный фотоэлектрический автоматический выключатель с повторным замыканием	1. Когда электросеть отключена или напряжение смещения превышает 20%, происходит автоматический тормоз-торможение (действие рабочей рукоятки); 2. Когда электросеть придет в нормальное состояние, она автоматически включится (управляя ручкой); 3. Ручное управление и автоматический режим можно переключать;
Закрытие формованного корпуса Changshu	1. Когда электросеть отключена или напряжение смещения превышает 20%, он автоматически сработает (время отключения с задержкой регулируется от 0 до 0 ~ 10 С); 2. Когда электросеть вернется в нормальное состояние, автоматическое переключение; 3. Ручное управление и автоматический режим можно переключать;
Применимость к окружающей среде
Температура и влажность	Рабочая температура: от -25 до +60℃ Температура хранения: от -40 до +70℃ Влажность: 0-90% без конденсации. Места без агрессивного газа (если таковые имеются, пожалуйста, укажите)
Используйте высоту	≤3000M
Устойчивость к солевому туману	Стандартное испытание солевым туманом длится 336 часов.
Обычные параметры
Материал	Нержавеющая сталь, холоднокатаный лист, формование распылением, формование распылением из нержавеющей стали.Нержавеющая сталь, холоднокатаный лист, формование распылением, формование распылением из нержавеющей стали.
степени защиты	Outdoor IP55
Тип коробки	Двойные двери с позициями для счетчиков (распределительный склад и склад учета)
Режим установки	Тип настенного крепления
Размер коробки (длина * ширина * высота)	610mm*430mm*150mm
Контрольный вес	10 kg
