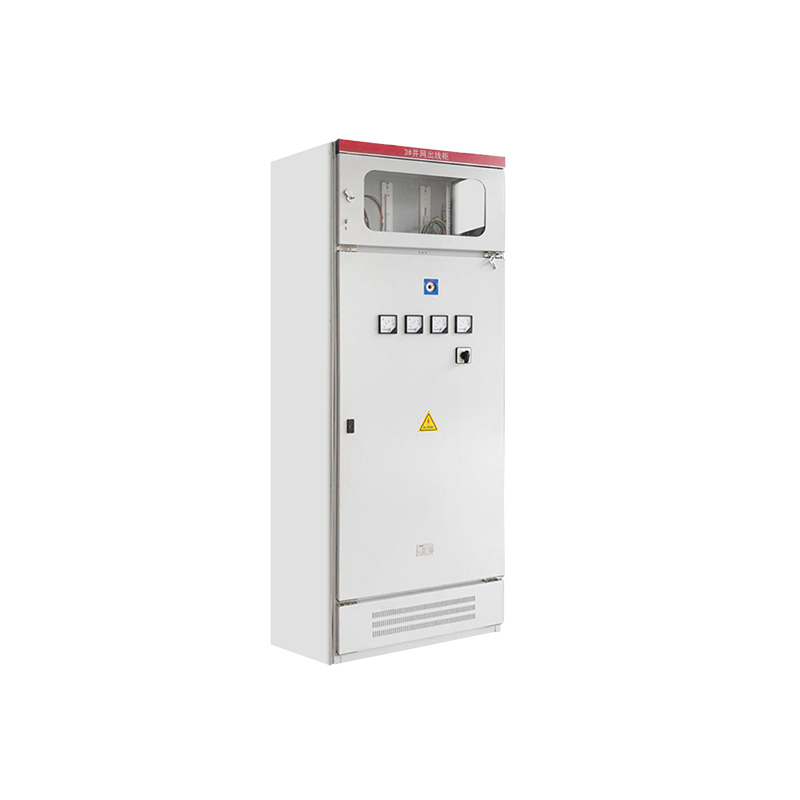

ОБЗОР ПРОДУКТА
Этот продукт в основном используется в фотоэлектрической распределенной системе генерации электроэнергии, подключенной к сети, которая последовательно подключена между инвертором, подключенным к сети, и сетью. Продукт имеет ряд защит, таких как низкое напряжение сети, перенапряжение сети, защита от молний на входе, перегрузка по току системы, изоляция сети и т. д. Точный учет электроэнергии, передача и интеллектуальное управление работой являются неотъемлемыми частями бытовой системы генерации электроэнергии, подключенной к сети. Продукт прошел сертификацию CCC, сертификацию CE, сертификацию системы менеджмента качества ISO9001 и т. д.
Основные характеристики:
Зарезервировать место установки счетчика и коллектора;
Визуальное окошко и свинцовая пломба счетчика (защита от хищения электроэнергии);
Интегрированная концепция конструкции продукта, часть распределения электроэнергии полностью изолирована от измерительной части, а электромагнитные помехи снижены;
Специальный фотоэлектрический автоматический выключатель повторного включения в литом корпусе с более надежной работой;
Его можно совмещать с онлайн-мониторингом качества электроэнергии и устройством защиты от сбоев.
разъединительное устройство и т.п.;
Возможность установки как снаружи, так и внутри помещения, что делает монтаж более удобным;
Поддержка специальных требований и настройка функций.
ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ
| Модель продукта | SPC100-500KN3P |
| Мощность инвертора общей серии | 5 кВт, 10 кВт, 15 кВт, 20 кВт, 25 кВт, 30 кВт, 40 кВт, 50 кВт, 60 кВт |
| Количество входных каналов инвертора | 1-канальный ~ 8-канальный (рекомендуется подходить к распределительному шкафу переменного тока) |
| Выходные каналы, подключенные к сети | 1-канальный |
| Требование к подключению к сети | Трехфазное сетевое подключение |
| Напряжение сети | 380 В переменного тока |
| Сменить марку (опционально) | Dexi, Chint, Changshu, ABB, Schneider |
| Защитная функция | |
| Защита от короткого замыкания | Да |
| Защита от молнии | Да (номинальный ток: In: 20KA, Imax： 40KA, Up≤4KV) |
| Изоляционная защита (визуальная точка останова) | Да (автоматический выключатель/разъединитель с ручным приводом) |
| Защита от перенапряжения и пониженного напряжения | Да |
| Автоматическое повторное включение | Да |
| Ручное включение и выключение панели | Да |
| Автоматическое повторное включение | 1. Онлайн-монитор качества электроэнергии; 2. Устройство защиты острова; 3. Устройство отключения при сбое; |
| Сетевой коммутатор | |
| Устройство защитного отключения | 1. При отключении электросети или повышении напряжения смещения более чем на 20% произойдет автоматическое отключение тормоза; 2. При восстановлении нормального состояния электросети произойдет автоматическое включение; 3. Ручной и автоматический режимы работы можно переключать; |
| Повторное закрытие формованного корпуса Changshu | 1. При отключении электросети или повышении напряжения смещения более чем на 20% произойдет автоматическое отключение (время задержки отключения регулируется от 0 до 0~10 с); 2. При возвращении электросети в нормальное состояние происходит автоматическое переключение; 3. Можно переключаться между ручным и автоматическим режимами работы; |
| Экологическая применимость | |
| Температура и влажность | Рабочая температура: от -25 до +60℃ Температура хранения: от -40 до +70℃ Влажность: 0-90% без конденсации. Места без едких газов (если есть, укажите) |
| Использовать высоту | ≤3000M |
| Устойчивость к соляному туману | Стандартное испытание на воздействие соляного тумана составляет 336 часов. |
| Обычные параметры | |
| Материал корпуса | Холоднокатаный лист, формование распылением, нержавеющая сталь |
| Место использования | Внутренний тип (наружный тип может быть настроен) |
| Тип шкафа | Распределительный склад, склад учета, склад трансформаторов и склад разъединителей |
| Режим установки | Вертикальный |
| Размер шкафа (глубина * ширина * высота) | 600мм*800мм*2200мм |
| Справочный вес | Необходимо решить или урегулировать |
