Надежность электрооборудования зависит от надежной защиты от пыли, воды, коррозии и других опасностей окружающей среды, а классы защиты NEMA и IP металлических корпусов являются определяющими критериями для оценки этой защиты. В этом руководстве подробно рассматриваются основные значения, системы классификации и практическое применение классов защиты NEMA (Национальная ассоциация производителей электрооборудования США) и IP (IEC Ingress Protection) для металлических корпусов, а также представлена сертифицированная линейка корпусов Saipwell, включая модели SPT UL Wall Mounting, SAE Compact и SPB Stainless Steel Waterproof, соответствующие обоим стандартам. Мы расскажем, как подобрать класс защиты NEMA и IP в соответствии с вашими потребностями в использовании внутри и вне помещений, требованиями соответствия и условиями окружающей среды, чтобы вы выбрали металлический корпус, обеспечивающий сертифицированную и долговечную защиту ваших важных электроприборов.
Что такое рейтинги NEMA?
Определение NEMA
Важно понимать, что означают рейтинги NEMA. NEMA расшифровывается как Национальная ассоциация производителей электрооборудования. Эта организация устанавливает правила для электрических корпусов в США. Рейтинги NEMA показывают, насколько хорошо корпус защищает от пыли и воды. Они также показывают, защищает ли он от других опасностей. Эти рейтинги используются для выбора корпуса, чтобы выбрать подходящий корпус для вашего помещения. Стандарты NEMA помогают обеспечить безопасность и бесперебойную работу вашего оборудования.
Уровни NEMA
В обозначениях NEMA уровни защиты указываются цифрами и буквами. Каждый уровень предназначен для выполнения определенной задачи. В таблице ниже показаны основные уровни NEMA и их назначение.
| Уровень NEMA | Описание | Вариант использования |
| NEMA 1 | Базовая защита для использования внутри помещений. Защищает от света, пыли и предотвращает случайные попадания. | Используется в офисах и других закрытых помещениях. |
| NEMA 3R | Подходит для использования на открытом воздухе. Защищает от дождя, мокрого снега и снега. | Используется в навесах для автомобилей или амбарах. |
| NEMA 4 и 4X | Водонепроницаемый, подходит для использования внутри и снаружи помещений. Защищает от пыли, переносимой ветром, дождя, воды из шлангов и ржавчины. | Используется на предприятиях пищевой промышленности и в панелях управления. |
| NEMA 6 и 6P | Может ненадолго погружаться под воду. Защищает от попадания воды. | Используется в морской среде и на очистных сооружениях. |
| NEMA 12 | Защищает от пыли и капель воды. Предназначен для использования внутри помещений. | Используется на заводах и промышленных предприятиях. |
| NEMA 13 | предотвращает проникновение пыли, обеспечивает пылезащиту , брызги воды, масло и охлаждающие жидкости. | Используется в автоматизации. |
Обзор NEMA 1-13
Классы защиты NEMA обозначаются цифрами от 1 до 13. Каждая цифра означает разный уровень защиты. NEMA 1 — это базовая защита для помещений. NEMA 4 и 4X защищают от воды и пыли. NEMA 6 и 6P позволяют использовать устройство под водой. NEMA 12 и 13 предотвращают попадание пыли и капель воды. Всегда проверяйте класс защиты перед покупкой корпуса.
Защита от пыли, воды и коррозии
Классы защиты NEMA проверяют оборудование на пыль, воду и ржавчину. В ходе этих испытаний распыляют воду, сдувают пыль и проверяют на наличие ржавчины. Например, оборудование класса NEMA 4X должно пройти испытание на ржавчину. В этом испытании используется солевой туман или химические вещества. Высокий класс защиты NEMA означает, что ваше оборудование будет безопасно в сложных условиях.
NEMA для металлических корпусов
Промышленные применения
Во многих отраслях промышленности используются корпуса класса NEMA. Заводы, электростанции и открытые площадки нуждаются в прочных корпусах. Корпуса NEMA 4X и NEMA 12 широко используются в таких местах. Они защищают от пыли, воды и химических веществ. Их можно использовать для электроснабжения, автоматизации и многого другого.
Saipwell Compliance
Компания Saipwell производит металлические корпуса, соответствующие стандартам NEMA. В их конструкции используется прочная сталь или нержавеющая сталь. Сварка и прессование углов обеспечивают прочность и герметичность. Корпуса Saipwell проходят испытания на пыле-, водонепроницаемость и устойчивость к коррозии. На них можно найти маркировку UL, CE и ISO. Это означает, что ваше оборудование безопасно даже в сложных условиях.
Совет: Всегда проверяйте рейтинг NEMA и сертификаты перед выбором корпуса. Это поможет избежать проблем и обеспечит безопасность ваших устройств.
Что такое IP-рейтинги?
Определение IP
Важно знать, насколько хорошо металлический корпус способен блокировать пыль и воду. Об этом свидетельствуют показатели IP. Международная электротехническая комиссия разработала правило EN 60529, в котором показатели IP показывают, насколько хорошо корпус защищает от твердых частиц и воды. По показателю IP вы можете определить, защищено ли ваше оборудование от пыли, дождя или воды. Эта система поможет вам выбрать оптимальный корпус для ваших нужд.
Структура рейтингов IP
Рейтинг IP состоит из двух чисел. Каждое число обозначает разный уровень защиты.
| Цифра | Описание |
| 1 | Защита от твердых предметов (например, пыли) |
| 2 | Защита от влаги (например, воды) |
- Первая цифра показывает, насколько хорошо корпус задерживает твердые частицы, такие как пыль.
- Вторая цифра показывает, насколько хорошо он блокирует воду.
Защита от твердых частиц
Первая цифра в рейтинге IP указывает, какое количество пыли или твердых частиц может попасть внутрь. Чем больше число, тем лучше защита. Например, 6 означает, что корпус пыленепроницаем. Это важно, если вы используете оборудование в пыльных местах, таких как заводы или открытые пространства.
Защита от проникновения воды
Вторая цифра в рейтинге IP указывает на то, какое количество воды может выдержать корпус. Чем больше число, тем лучше защита от воды. Например, 7 означает, что корпус допускается кратковременное погружение. Это помогает понять, будет ли ваше оборудование в безопасности во время дождя, уборки или наводнения.
Степень защиты IP для металлических корпусов

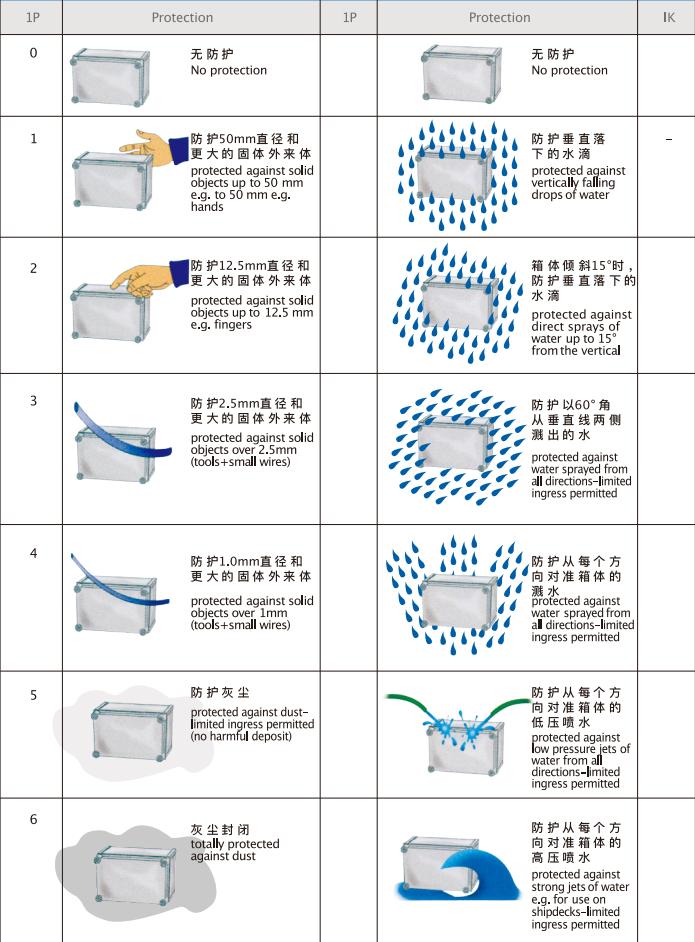

Классификация IP-рейтинга (IEC 60529)
Степень защиты IP (Ingress Protection) определяется стандартом IEC 60529 и указывает уровень защиты корпуса от твердых предметов и воды. Степень защиты IP состоит из двух цифр: первая цифра обозначает защиту от твердых частиц, а вторая — защиту от жидкостей.
Уровни защиты от твердых частиц (пыли)
| Уровень IP | Описание защиты |
| IP0X | Нет защиты |
| IP1X | Защита от предметов размером ≥50 мм |
| IP2X | Защита от предметов размером ≥12,5 мм |
| IP3X | Защита от предметов размером ≥2,5 мм |
| IP4X | Защита от предметов размером ≥1 мм |
| IP5X | Защита от пыли (допускается ограниченное проникновение пыли, вредного воздействия не наблюдается). |
| IP6X | Пылезащитный (полная защита от попадания пыли) |
Уровни защиты от проникновения воды
| Уровень IP | Описание защиты |
| IPX0 | Нет защиты |
| IPX1 | Защита от вертикального капания воды |
| IPX2 | Защита от капель воды (наклон на 15°) |
| IPX3 | Защита от брызг воды |
| IPX4 | Защита от брызг воды |
| IPX5 | Защита от водяных струй |
| IPX6 | Защита от мощных струй воды |
| IPX7 | Защита от кратковременного погружения (до 1 м в течение 30 минут) |
| IPX8 | Защита от длительного погружения в воду (условия определены производителем). |
| IPX9 / IPX9K | Защита от струй воды высокого давления и высокой температуры |
Стандартные степени защиты IP для металлических корпусов
| Степень защиты IP | Уровень защиты | Типичное применение |
| IP65 | Пыленепроницаемый, защищен от водяных струй | Наружные корпуса, распределительные щиты |
| IP66 | Пыленепроницаемый, защищен от мощных струй воды. | Промышленные условия, открытые наружные установки |
| IP67 | Пыленепроницаемый, защищен от кратковременного погружения в воду. | промышленное оборудование, наружные электротехнические системы, солнечные системы |
| IP68 | Пыленепроницаемый, защищен от длительного погружения в воду. | Морские, водоочистные, подземные системы |
Руководство по применению
Выбор соответствующего класса защиты IP должен основываться на фактических условиях эксплуатации. Классы защиты IP65–IP66 обычно используются в промышленных и наружных условиях, где требуется защита от пыли и водяных струй. Классы IP67 и IP68 обычно выбираются для сред, где возможно временное или постоянное погружение в воду. Выбор правильного уровня защиты IP обеспечивает адекватную защиту, избегая при этом излишних затрат или избыточных требований.
Сертификация продукции Saipwell

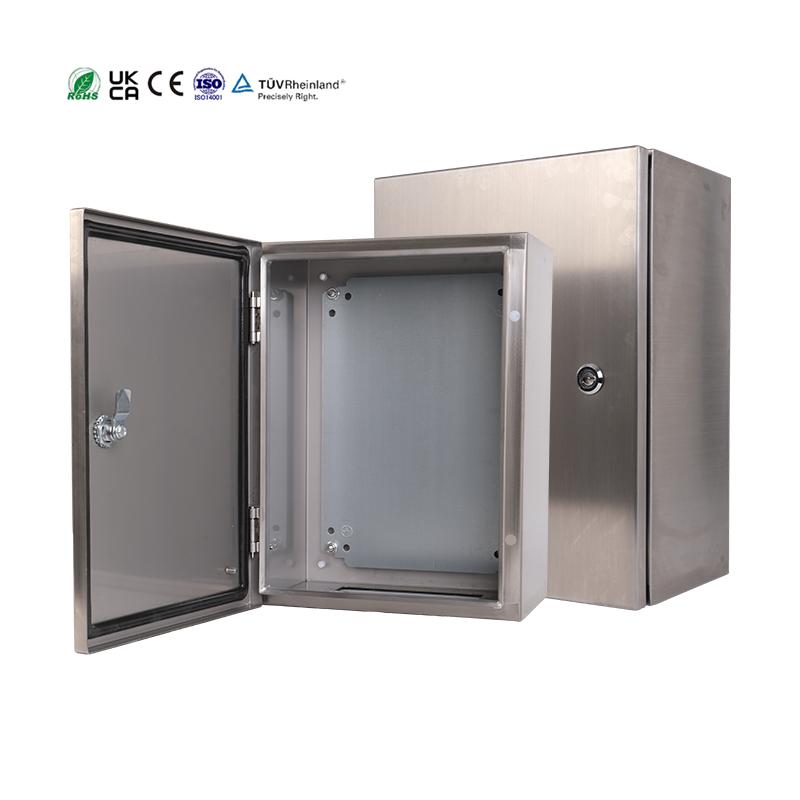

Компания Saipwell производит металлические корпуса с высоким классом защиты IP. Их продукция соответствует строгим требованиям по защите от пыли и воды. Saipwell использует прочные материалы и обеспечивает надежную герметизацию. Корпуса проходят испытания на пыле- и водонепроницаемость. Продукция Saipwell соответствует стандартам в вопросах выбора корпуса с высоким классом защиты IP, независимо от того, нужны ли вам водонепроницаемые или пыленепроницаемые корпуса.
Совет: Всегда проверяйте степень защиты IP перед покупкой. Правильная степень защиты обеспечит безопасность вашего оборудования и поможет вам соблюдать правила техники безопасности.
Сравнение рейтингов NEMA и IP
Ключевые различия
Возможно, вас заинтересует разница между рейтингами NEMA и IP. Рейтинги NEMA охватывают множество факторов, таких как дождь, снег , лед и вода из шлангов. NEMA также проверяет устойчивость корпуса к коррозии и работоспособность уплотнительной прокладки. Рейтинги IP оценивают только способность корпуса блокировать пыль и воду. NEMA в основном используется в Северной Америке. IP используется во всем мире. Рейтинги NEMA предоставляют более подробную информацию о безопасности и защите . Рейтинги IP указывают на герметичность от твердых частиц и жидкостей. Например, NEMA 3 защищает от дождя и снега. IP54 защищает от пыли и брызг воды. NEMA охватывает больше опасностей, чем IP. Это поможет вам выбрать подходящий металлический корпус для ваших нужд.
Сходства
Классы защиты NEMA и IP помогают оценить, насколько хорошо корпуса защищают ваше оборудование. Обе системы можно использовать для проверки пыле- и водостойкости. Многие заводы и предприятия, работающие на открытом воздухе, используют эти классы защиты для обеспечения безопасности устройств. Оба стандарта проверяют наличие твердых частиц и жидкостей внутри корпусов. Вы можете доверить выбор любой из этих систем. Обе они обеспечивают безопасность и бесперебойную работу вашего оборудования.

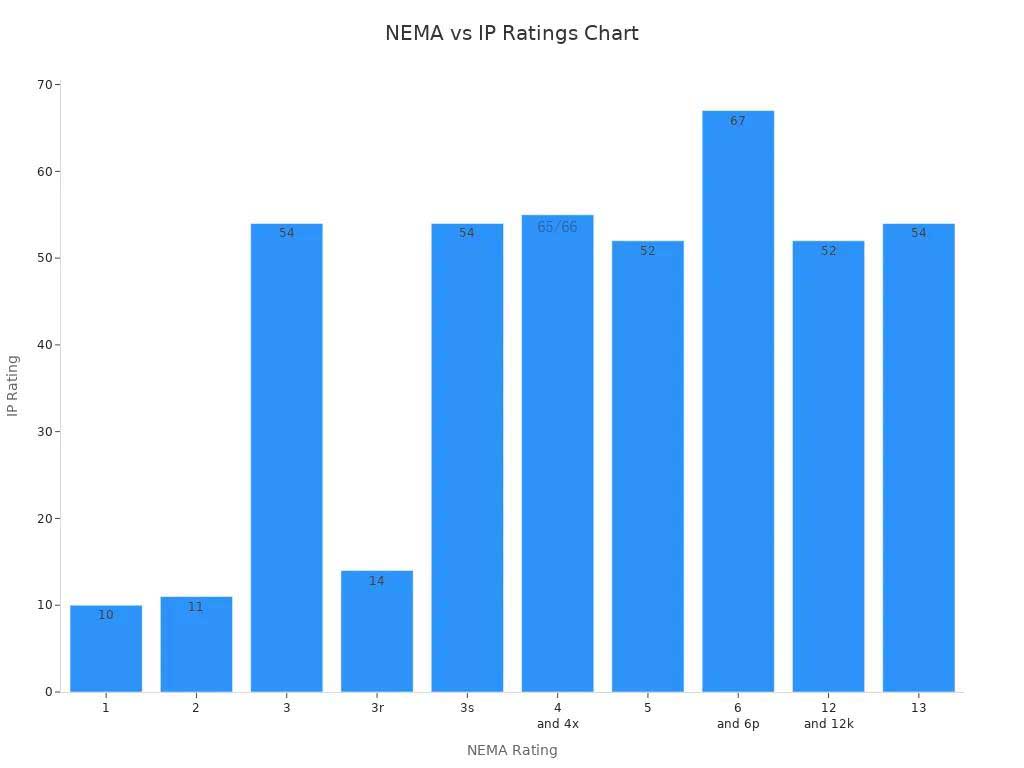

Справочник по преобразованию NEMA в IP
Возможно, вам захочется сравнить рейтинги NEMA и IP. В таблице ниже показано, как совпадают некоторые рейтинги . Помните, это всего лишь ориентир. В двух системах используются разные тесты и правила. Всегда проверяйте детали, прежде чем принимать решение.
| NEMA | IP |
| 1 | 10 |
| 2 | 11 |
| 3 | 54 |
| 3р | 14 |
| 3с | 54 |
| 4/4x | 65/66 |
| 5 | 52 |
| 6/6p | 67 |
| 12 | 52 |
| 13 | 54 |
Практическое сравнение
Таблица соответствия дает лишь приблизительное представление. Рейтинги NEMA и IP не всегда идеально совпадают. NEMA проверяет наличие большего количества опасностей, таких как воздействие масла и ржавчины. Рейтинги IP ориентированы только на пыль и воду. Например, NEMA 13 проверяет маслостойкость, а IP — нет. Необходимо ознакомиться с подробными характеристиками каждого рейтинга. Это поможет избежать ошибок при выборе корпусов для ваших проектов.
Двойная сертификация Saipwell
Компания Saipwell предлагает корпуса с классами защиты NEMA и IP. Это обеспечивает дополнительную уверенность в надежности. Эти изделия подходят для использования во многих отраслях промышленности. Корпуса из нержавеющей стали защищают панели управления от попадания воды на пищевые предприятия. Эти корпуса также соответствуют требованиям безопасности для наружных подстанций. Вы получаете надежную защиту, повышенную безопасность и упрощенную процедуру получения разрешений для ваших проектов. Металлические корпуса Saipwell с двойной сертификацией помогают соответствовать как местным, так и международным стандартам. Вы можете быть уверены, что эти изделия защитят ваше оборудование и обеспечат бесперебойную работу ваших предприятий.
Совет: Всегда проверяйте наличие двойной сертификации, если вам необходимо соответствовать стандартам NEMA и IP. Это гарантирует безопасность вашего оборудования и успешное прохождение проверок в рамках вашего проекта.
Как выбрать правильный номинал для вашего металлического корпуса
Экологические потребности
В помещении против на улице
Необходимо определиться с местом использования металлического корпуса . Внутри и снаружи помещений существуют разные опасности. Внутри помещений это может быть пыль, влажность или случайные удары. На улице же вы столкнетесь с дождем, снегом, солнечным светом и перепадами температур. Убедитесь, что ваш корпус способен выдерживать эти воздействия. Для наружного применения обращайте внимание на устойчивость к ультрафиолетовому излучению и надежную герметизацию. Компания Saipwell производит корпуса с цельносварными соединениями и запрессованными углами. Эти особенности помогают предотвратить попадание воды и пыли даже в плохую погоду.
Пыль, вода, воздействие коррозионных веществ
Во многих местах присутствует пыль, вода или химические вещества, которые могут повредить оборудование. Вам следует проверить характеристики защитного кожуха, чтобы они соответствовали вашим потребностям. Вот несколько моментов, которые следует учесть:
Устойчивость к УФ-излучению для наружного применения
Высокие или низкие температуры
Влажность и влажность
Пыль или мусор в воздухе
Коррозионные газы , пары или жидкости
Побочные продукты производства вещей
Классы защиты NEMA и IP показывают, насколько хорошо корпуса защищают от этих опасностей. Например, NEMA 4X и IP67 означают надежную защиту от пыли, воды и коррозии. Компания Saipwell использует два слоя для предотвращения ржавления и специальную дренажную систему. Это предотвращает скопление воды и обеспечивает длительную защиту вашего оборудования.
Совет: Всегда подбирайте корпус, соответствующий требованиям вашей среды. Это обеспечит безопасность и бесперебойную работу ваших устройств.
Требования к заявке
Распределение электроэнергии, автоматизация
Необходимо знать, что именно будет защищать ваш корпус. В системах распределения электроэнергии требуется пространство для проводов, циркуляция воздуха и безопасный доступ. В системах автоматизации необходимо защищать системы управления, датчики и детали машин от пыли и воды. В таблице ниже показаны типичные потребности:
| Область применения | Требования |
| Распределение электроэнергии и управление двигателями | Надежная защита, пространство для проводки, безопасный доступ для рабочих. |
| Промышленная автоматизация | Защита систем управления и датчиков от пыли, влаги и повреждений. |
| Распределение электроэнергии | Защита автоматических выключателей, переключателей и панелей от внешних повреждений. |
Металлические корпуса Saipwell отвечают этим потребностям. Вы можете выбрать настенные или напольные модели. Каждая из них обеспечивает надежную защиту и легкий доступ для обслуживания.
Параметры настройки
Каждый проект уникален. Вам могут потребоваться специальные размеры, дополнительные отверстия или нестандартная компоновка. Индивидуальный подход поможет вам подобрать оптимальный вариант для вашей задачи. При замене корпуса необходимо сохранить его номинальное давление. Правильный выбор конструкции имеет значение:
Выберите подходящий материал прокладки для герметизации.
Убедитесь, что дверь плотно закрыта.
Используйте покрытия, устойчивые к химическим веществам и ржавчине.
Запланируйте регулирование температуры, чтобы избежать перегрева.
Компания Saipwell предлагает индивидуальные решения и гибкие конструкции отверстий. В их корпусах для герметизации используется пенополиуретан, а для прочности — петли из цинкового сплава. Вы можете быть уверены, что эти характеристики обеспечат сохранение вашего рейтинга и защиту вашего оборудования.
Сертификация и соответствие требованиям
UL, CE, RoHS, ISO
Необходимо соблюдать правила безопасности и качества. Сертификация электрических корпусов, такая как UL, CE, RoHS и ISO, показывает, что продукция соответствует строгим стандартам. Вот что означает каждая из них:
| Сертификация | Описание |
| УЛЬ | Соответствует правилам безопасности для электротехнических изделий в Северной Америке. |
| СЕ | Соответствует законодательству ЕС в области безопасности, охраны здоровья и окружающей среды. |
| RoHS | Ограничивает использование вредных материалов в электронике. |
| ISO 9001:2015 | Демонстрирует высокий уровень управления качеством. |
На электрических корпусах Saipwell имеются эти маркировки. Это помогает пройти проверки и соответствовать международным стандартам.
Служба поддержки Saipwell
Выбор подходящего электрического корпуса NEMA может быть сложной задачей. Компания Saipwell поможет вам на каждом этапе. Вы можете обратиться за помощью в выборе корпуса с учетом требований к номинальным параметрам, индивидуальной настройке или соответствию стандартам. Их команда поможет вам выбрать оптимальный корпус для вашего проекта. Вы можете быть уверены в безопасности вашего оборудования и в том, что ваш проект соответствует всем нормам.
Примечание: Всегда проверяйте наличие сертификатов перед покупкой. Это защитит ваши инвестиции и обеспечит безопасность на рабочем месте.
Распространенные ошибки и советы
Ошибки при выборе рейтинга
Экологические опасности
При выборе класса защиты для корпусов можно допустить ошибки. Некоторые считают, что большие числа означают лучшую защиту от пыли . Это не всегда так. Каждый класс защиты выполняет свою функцию. NEMA 4X защищает от пыли и коррозии. NEMA 6 предназначен для погружения в воду. Если вы забудете букву «X» в обозначении NEMA 4X, вы упустите возможность обеспечить защиту от коррозии. Также необходимо учитывать, что происходит внутри корпуса. Защита от пыли не предотвращает попадание влаги. Конденсация может повредить электрические компоненты. Для контроля влажности необходимы вентиляционные отверстия или нагреватели.
- Большие цифры не всегда означают большую пылезащиту.
- Таблицы пересчета могут сбивать с толку. В них не указаны все опасности.
- Буква «X» в обозначении NEMA 4X означает коррозионную стойкость. Не игнорируйте это.
- Влага внутри может повредить электрические компоненты. Необходимо принять меры по контролю влажности.
Неправильное прочтение рейтингов
Использование только таблиц соответствия может привести к путанице. Классы защиты NEMA и IP используют разные критерии. Класс NEMA проверяет наличие большего количества опасностей, таких как коррозия и обледенение. Класс защиты IP учитывает только пыль и воду. Если вы покупаете корпуса из других стран, запросите сертификаты NEMA и IP . Это поможет вам получить надлежащую защиту от пыли и соответствовать требованиям США. Многие компании, например Saipwell, предлагают корпуса с обоими классами защиты. Всегда проверяйте, что означает каждый класс защиты.
| Класс защиты NEMA | Описание | Степень защиты IP | Условия окружающей среды |
| NEMA 3R | Защита от дождя на открытом воздухе | – | Только в дождь |
| NEMA 4 | Промывка или полив из шланга | – | Смывка |
| NEMA 4X | Коррозионная стойкость | – | Коррозия |
| NEMA 6 | Защита от погружения | – | Погружение |
| NEMA 6P | Надежная защита от погружения | – | Погружение |
| – | – | IP65 | Пыленепроницаемые, водяные струи |
| – | – | IP67 | Погружение в воду |
Советы покупателям
Проверки сертификации
Перед покупкой корпусов необходимо проверить наличие сертификатов. Ищите маркировку UL или аналогичные знаки. Эти знаки подтверждают, что корпус прошел испытания на пыле-, водонепроницаемость, коррозию и погружение в воду. Регулярно проверяйте корпус, чтобы убедиться в его безопасности. Узнайте, какие сертификационные организации используются в вашей отрасли. Всегда проверяйте наличие сертификационных знаков на корпусе.
- Проверьте наличие сертификатов UL или аналогичных.
- Узнайте о методах анализа на пыль, воду и коррозию.
- Регулярные проверки обеспечат безопасность вольера.
- Узнайте, какие сертификационные группы принимаются.
- Ищите сертификационные знаки.
Надежность Saipwell
Корпуса Saipwell защищают ваше оборудование от пыли. Компания использует прочные материалы и обеспечивает надежную герметизацию. Вы можете доверять Saipwell благодаря двойной сертификации и поддержке. Их корпуса соответствуют мировым стандартам и обеспечивают безопасность вашего электрооборудования. Saipwell помогает покупателям выбирать характеристики, настраивать и соблюдать правила. Эта поддержка помогает избежать ошибок и выбрать правильную защиту от пыли для вашего проекта.
Совет: Всегда подбирайте корпус в соответствии с требованиями вашей среды и выполняемой работы. Это обеспечит безопасность ваших электроприборов и длительную защиту от пыли.
Вам следует выбрать металлический корпус, подходящий для ваших условий эксплуатации. Важно понимать разницу между рейтингами NEMA и IP . Сертифицированные и изготовленные на заказ корпуса, такие как Saipwell, помогут вам обеспечить безопасность и соблюдать правила. Это руководство поможет вам сравнить рейтинги, выбрать материалы и спланировать установку.
- Оцените окружающую обстановку и выберите наивысший рейтинг .
- Для обеспечения безопасности выбирайте сертифицированные корпуса.
- Подумайте о размере, способе крепления и любых особых потребностях.
Если вам нужна дополнительная помощь, обратитесь к экспертам или ознакомьтесь с сертифицированными корпусами Saipwell.
Часто задаваемые вопросы
Что означает рейтинг NEMA или IP для металлического корпуса?
Эти показатели демонстрируют, насколько хорошо ваш корпус защищает ваше оборудование. Рейтинги NEMA и IP помогут вам понять, может ли внутрь попасть пыль или вода. Вы можете доверять этим рейтингам при выборе защиты для электрооборудования.
Как выбрать степень защиты IP или NEMA для промышленного корпуса для моего проекта?
Определите, где вы будете использовать защитный кожух. Подумайте о пыли, дожде или химических веществах в этом месте. Проверьте рейтинг защитного кожуха. У Saipwell большой выбор , поэтому вы сможете найти то, что вам нужно.
В чём разница между классами защиты NEMA и IP?
Классы защиты NEMA охватывают больше опасностей, таких как ржавчина и обледенение. Классы защиты IP ориентированы только на пыль и воду. Оба класса показывают, насколько хорошо корпус защищает ваше оборудование. Для обеспечения максимальной безопасности проверьте оба класса защиты.
Почему защита электрооборудования от воды важна?
Вода может быстро повредить электрооборудование. Необходимо предотвратить попадание воды внутрь, чтобы защитить ваши устройства. Классы защиты NEMA и IP помогут вам найти корпуса, которые не допускают попадания воды внутрь.
Что означают стандарты защиты от проникновения влаги и пыли?
Стандарты защиты от проникновения влаги и пыли указывают на то, насколько хорошо корпус предотвращает попадание пыли и воды. Эти стандарты обозначаются как IP-рейтинг. Они помогают выбрать подходящий корпус для вашего оборудования.
Можно ли использовать ограждения Saipwell для проектов на открытом воздухе?
Да, корпуса Saipwell подходят для использования на открытом воздухе . Они защищают от дождя, пыли и солнечных лучей. Обеспечивают надежную защиту для наружного электрооборудования.
Как мне узнать, соответствует ли мой вольер необходимым стандартам защиты?
Ищите на корпусе маркировку типа UL, CE или IP. Эти маркировки указывают на то, что корпус прошел испытания на безопасность. Корпуса Saipwell имеют такие маркировки, поэтому вы можете легко это проверить.
Нужна ли мне специальная защита для работы в суровых условиях?
Да, в сложных условиях требуется дополнительная защита. Ищите корпуса с высоким классом защиты NEMA или IP. Компания Saipwell предлагает корпуса с повышенной безопасностью для тяжелых работ.
