Для многих промышленных покупателей разница между NEMA 4 и NEMA 4X не всегда очевидна, потому что оба типа корпусов обеспечивают защиту от воды, пыли и наружных условий эксплуатации. Однако в реальных проектах ключевое отличие заключается не в том, выдерживает ли корпус дождь или направленную струю воды. Главное отличие — коррозионная стойкость.
Корпуса NEMA 4 подходят для общих промышленных и наружных условий, где требуется защита от воды и пыли. Корпуса NEMA 4X обеспечивают тот же базовый уровень защиты, но дополнительно обладают устойчивостью к коррозии. Поэтому они лучше подходят для прибрежных зон, моечных участков, химических производств, очистных сооружений, морской среды и других агрессивных условий.
Краткое сравнение: NEMA 4 и NEMA 4X
| Критерий сравнения | Корпус NEMA 4 | Корпус NEMA 4X |
|---|---|---|
| Защита от пыли | Да | Да |
| Защита от дождя и брызг | Да | Да |
| Защита от направленной струи воды | Да | Да |
| Наружная установка | Да | Да |
| Коррозионная стойкость | Не является ключевым требованием | Да |
| Типичные материалы | Окрашенная сталь, сталь с порошковым покрытием, алюминий | Нержавеющая сталь, стеклопластик, поликарбонат |
| Типичная стоимость | Ниже | Выше |
| Оптимальное применение | Общие промышленные и наружные условия | Коррозионные, прибрежные, моечные и агрессивные среды |
От чего защищают корпуса NEMA 4 и NEMA 4X?

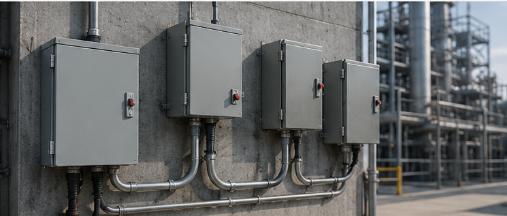

Корпуса NEMA 4 и NEMA 4X предназначены для защиты электротехнического оборудования от распространенных промышленных и наружных воздействий. Они используются для размещения электрических компонентов управления, выключателей, клемм, элементов автоматизации и распределительного оборудования в условиях, где возможен контакт с водой и пылью.
Оба типа корпусов могут обеспечивать защиту от:
- переносимой ветром пыли;
- дождя, мокрого снега и снега;
- водяных брызг;
- направленной струи воды;
- наружных погодных условий;
- образования льда на внешней поверхности корпуса.
Это означает, что для многих стандартных наружных применений корпуса NEMA 4 уже достаточно. Если объект подвергается только дождю, пыли и периодическому водяному распылению, правильно подобранный корпус NEMA 4 может быть практичным и экономичным решением.

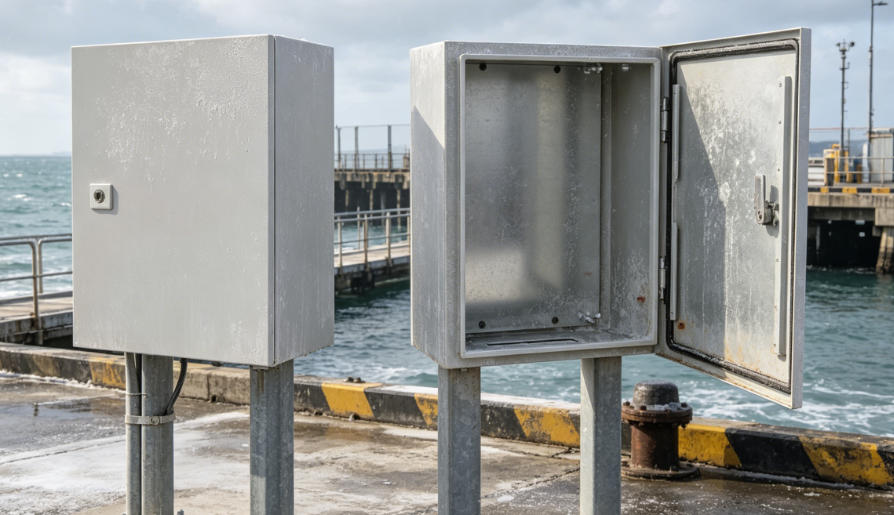

Но выбор становится более важным, когда корпус находится в среде с солевым воздухом, химическими моющими средствами, газами очистных сооружений, длительной влажностью или другими коррозионными факторами. В таких условиях одной защиты от воды недостаточно.

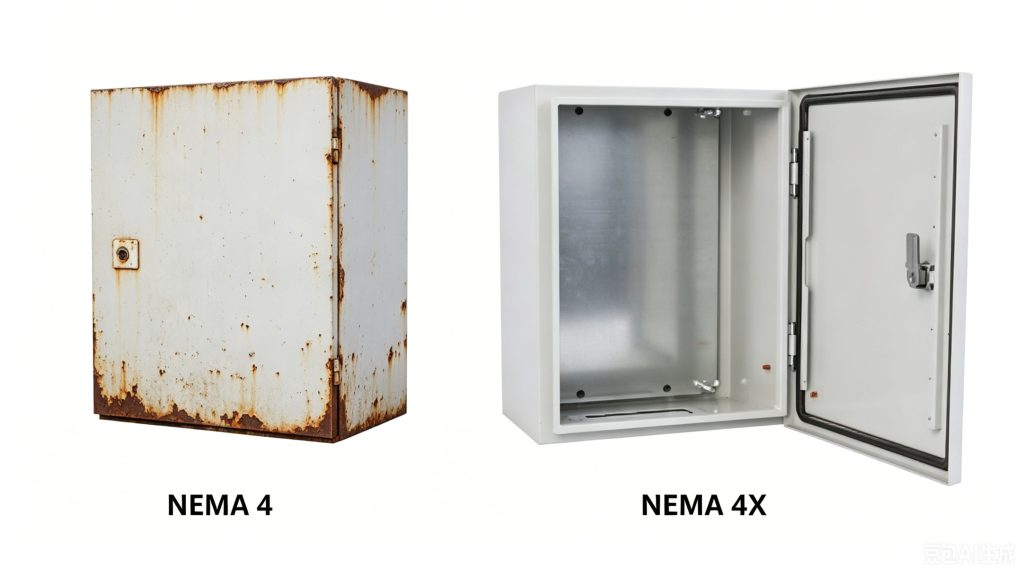

Что означает буква “X” в NEMA 4X?
Буква “X” в NEMA 4X означает, что корпус имеет дополнительную коррозионную стойкость.
Это главное отличие между NEMA 4 и NEMA 4X. Корпус NEMA 4 защищает от пыли и воды, но он не предназначен специально для коррозионных сред. Корпус NEMA 4X обеспечивает аналогичную защиту от пыли и воды, но дополнительно сопротивляется коррозии, вызванной агрессивными условиями эксплуатации.
Коррозионная стойкость особенно важна в таких условиях, как:
- прибрежные зоны с соленым воздухом;
- морские и офшорные установки;
- пищевые производства с регулярной мойкой;
- химические предприятия с коррозионными парами или брызгами;
- станции очистки сточных вод;
- фармацевтические производственные зоны;
- влажные наружные площадки с длительным воздействием окружающей среды.
Для электротехнических корпусов коррозия — это не только проблема внешнего вида. Ржавчина или разрушение материала могут повредить корпус, петли, замки, монтажные точки, кабельные вводы и поверхности уплотнения. Если нарушается герметичность, корпус уже не сможет эффективно защищать внутренние электрические компоненты.
Именно поэтому многие покупатели выбирают NEMA 4X не просто потому, что это «более высокий» тип защиты, а потому что условия проекта требуют более длительного срока службы и меньших затрат на обслуживание, связанных с коррозией.
Материалы корпусов NEMA 4 и NEMA 4X: что важно знать покупателю
Выбор материала — одна из основных причин, почему корпуса NEMA 4X обычно стоят дороже, чем корпуса NEMA 4. Однако материал нельзя рассматривать отдельно от условий применения. Он должен соответствовать среде эксплуатации, способу очистки, риску коррозии и требуемому сроку службы.
Для стандартных применений NEMA 4 часто используются окрашенная углеродистая сталь, сталь с порошковым покрытием и алюминий. Эти материалы хорошо подходят для заводов, складов, наружных электрических систем и других некоррозионных промышленных условий. Основной риск связан с повреждением покрытия. Если краска или порошковое покрытие поцарапаны или изношены, открытая сталь может начать ржаветь.
Для применений NEMA 4X обычно используются нержавеющая сталь 304, нержавеющая сталь 316, стеклопластик и поликарбонат. Эти материалы лучше подходят там, где корпусу требуется повышенная устойчивость к солевому воздуху, чистящим средствам, влаге или химическому воздействию.
| Материал | Типичное применение | Что учитывать покупателю |
|---|---|---|
| Окрашенная сталь или сталь с порошковым покрытием | Общие применения NEMA 4 | Экономичное решение, но повреждение покрытия может привести к ржавчине |
| Алюминий | Наружные или облегченные корпуса | Подходит для ряда наружных применений, но требует проверки на химическую совместимость |
| Нержавеющая сталь 304 | Моечные и общие коррозионно-стойкие применения | Часто используется в пищевой, промышленной и влажной среде |
| Нержавеющая сталь 316 | Прибрежные, морские, химические и более агрессивные среды | Более высокая коррозионная стойкость, но выше стоимость |
| Стеклопластик или поликарбонат | Неметаллические корпуса NEMA 4X | Подходят, когда важны коррозионная стойкость и небольшой вес |
Если вашему проекту требуются варианты корпусов из стали или нержавеющей стали, вы можете также посмотреть металлические электротехнические корпуса Saipwell, чтобы сравнить доступные конструкции, материалы, уровни защиты и возможности кастомизации.
Когда следует использовать корпус NEMA 4?
Корпус NEMA 4 следует выбирать, когда основное требование — защита от пыли, дождя, брызг или направленной струи воды, но окружающая среда не является сильно коррозионной.
Корпуса NEMA 4 часто применяются для:
- стандартных наружных электрических установок;
- промышленных шкафов управления;
- производственных зон;
- складов и логистических объектов;
- сельскохозяйственного оборудования;
- внутренних моечных зон без сильных химических средств;
- машин и систем автоматизации в контролируемых условиях.
Например, если корпус установлен на заводской площадке снаружи и в основном подвергается дождю, пыли и обычным погодным условиям, NEMA 4 может быть достаточным. Такой корпус обеспечивает надежную защиту без более высокой стоимости коррозионно-стойкого корпуса NEMA 4X.
NEMA 4 обычно является лучшим выбором, когда бюджет проекта ограничен, а риск коррозии низкий.
Когда следует использовать корпус NEMA 4X?
Корпус NEMA 4X следует выбирать, когда корпус должен одновременно выдерживать воздействие воды и сопротивляться коррозии в течение длительного срока службы.
Корпуса NEMA 4X часто применяются в следующих условиях:
- пищевые и напиточные производства;
- морские и прибрежные установки;
- офшорные платформы;
- станции очистки сточных вод;
- химические производства;
- фармацевтические производственные зоны;
- наружные системы, подверженные длительной влажности или загрязнению;
- объекты с частой мойкой или использованием чистящих средств.
В таких условиях корпус контактирует не только с водой. Он также может подвергаться воздействию соли, химикатов, моющих растворов, кислотных газов или влажного воздуха. Если в такой среде использовать стандартный корпус из стали с покрытием, коррозия может появиться на кромке двери, петлях, замке, монтажных отверстиях или в зоне кабельных вводов.
Для проектов, где требуется компактный наружный корпус с защитой IP66 и характеристиками NEMA 4X, можно рассмотреть компактный корпус NEMA 4X Saipwell для шкафов управления, наружных электрических систем и защиты промышленного оборудования.
Всегда ли NEMA 4X лучше, чем NEMA 4?
NEMA 4X обеспечивает более высокую коррозионную стойкость, но это не означает, что он всегда необходим.
Для агрессивных или коррозионных сред NEMA 4X обычно является более правильным выбором, поскольку помогает снизить риск ржавчины, увеличить срок службы и уменьшить нагрузку на обслуживание. Это особенно важно, когда простой оборудования обходится дорого или когда корпус защищает критически важное электротехническое оборудование.
Однако если корпус устанавливается на обычном промышленном объекте без солевого воздуха, химического воздействия, агрессивных моющих средств и серьезной влажности, NEMA 4 может полностью соответствовать требованиям.
Иными словами, NEMA 4X не является автоматическим ответом для каждого проекта. Избыточная спецификация NEMA 4X может увеличить стоимость без реальной пользы. Правильный выбор зависит от фактической среды эксплуатации.
NEMA 4 и NEMA 4X: таблица для закупочного сравнения
| Вопрос покупателя | Выбирайте NEMA 4, если… | Выбирайте NEMA 4X, если… |
|---|---|---|
| Есть ли воздействие воды? | Да, но это только дождь, брызги или обычная струя воды | Да, и вода сочетается с коррозионными условиями |
| Есть ли солевой воздух? | Нет | Да, особенно на прибрежных или морских объектах |
| Используются ли химикаты или моющие средства? | Нет или очень ограниченно | Да, есть регулярная мойка или химическое воздействие |
| Является ли среда контролируемой? | Да, обычная промышленная среда | Нет, среда агрессивная или коррозионная |
| Важна ли долгосрочная защита от коррозии? | Риск низкий | Риск высокий |
| Главный фактор — бюджет? | Более подходящий вариант | Выше начальная стоимость, но лучше долговечность |
| Лучшее применение | Общая наружная и промышленная защита | Пищевая, морская, химическая, фармацевтическая среда, сточные воды и прибрежные зоны |
Как выбрать подходящий корпус для проекта
Для закупочных команд выбор между NEMA 4 и NEMA 4X не должен основываться только на названии рейтинга. Решение должно учитывать условия установки, требования к материалу, конструкцию уплотнения, долговечность фурнитуры и ожидания по обслуживанию.
Выбирайте NEMA 4, если:
- объекту требуется только защита от воды и пыли;
- среда не является коррозионной;
- нет солевого воздуха или химических паров;
- корпус используется в контролируемой промышленной зоне;
- окрашенная сталь или алюминий соответствуют ожидаемому сроку службы;
- необходимо контролировать стоимость проекта.
Выбирайте NEMA 4X, если:
- корпус будет подвергаться воздействию солевого воздуха;
- на объекте используются моющие средства или процедуры мойки;
- среда содержит химические пары, газы сточных вод или высокую влажность;
- проект расположен рядом с побережьем или в морской среде;
- коррозия может повлиять на герметичность, безопасность или надежность;
- более низкие затраты на обслуживание и длительный срок службы важнее начальной стоимости.
Основные факторы, которые нужно проверить перед закупкой
Перед подтверждением модели корпуса покупателям следует проверить:
- Материал: окрашенная сталь, нержавеющая сталь, алюминий, стеклопластик или поликарбонат.
- Фурнитура: петли, замки, винты и монтажные элементы должны соответствовать среде эксплуатации.
- Уплотнение: качество прокладки и конструкция двери должны поддерживать требуемый уровень защиты.
- Кабельный ввод: отверстия и вводы не должны снижать степень защиты корпуса.
- Монтаж: неправильная установка может снизить фактический уровень защиты.
- Документация: необходимо подтвердить рейтинг, чертежи, размеры и возможности кастомизации у поставщика.
Такой подход делает выбор более практичным, чем простой вопрос, является ли NEMA 4X «лучше».
Заключение: NEMA 4 или NEMA 4X?
Корпуса NEMA 4 и NEMA 4X обеспечивают надежную защиту от пыли, дождя, водяных брызг, направленной струи воды и наружных условий эксплуатации. Реальное различие заключается в коррозионной стойкости.
Выбирайте NEMA 4, если проект требует надежной защиты от пыли и воды в обычной промышленной или наружной среде. Выбирайте NEMA 4X, если корпус будет подвергаться воздействию солевого воздуха, чистящих химических средств, газов очистных сооружений, прибрежных условий, морской среды или других коррозионных факторов.
Для закупочных команд лучший выбор — это не всегда самый высокий рейтинг. Правильный корпус должен соответствовать реальной среде эксплуатации, требованиям к материалу, способу монтажа, плану обслуживания и ожидаемому сроку службы.
Saipwell предлагает решения в области металлических корпусов для промышленных, наружных и сложных проектных условий. Покупатели могут сравнить материалы, размеры, уровни защиты и варианты кастомизации корпуса в зависимости от фактических требований проекта.
FAQ: частые вопросы о корпусах NEMA 4 и NEMA 4X
IP66 — это то же самое, что NEMA 4X?
Нет. IP66 и NEMA 4X часто сравнивают, потому что оба стандарта связаны с высокой защитой от пыли и воды, но это разные системы классификации. IP-рейтинг в основном описывает защиту от проникновения твердых частиц и жидкостей, тогда как NEMA 4X также включает требования к коррозионной стойкости. Покупателям не следует заменять NEMA 4X на IP66, если это не разрешено спецификацией проекта.
Можно ли использовать корпус NEMA 4X внутри помещения?
Да. Корпус NEMA 4X можно использовать как внутри помещений, так и снаружи. Его часто выбирают для внутренних зон, где все равно существует риск коррозии, например в пищевых цехах, моечных линиях, очистных сооружениях или зонах работы с химическими веществами. Главный фактор — не только место установки, а наличие влаги, чистящих средств, соли или коррозионного воздействия.
Означает ли NEMA 4X, что корпус обязательно изготовлен из нержавеющей стали?
Не всегда. Многие корпуса NEMA 4X изготавливаются из нержавеющей стали 304, нержавеющей стали 316, стеклопластика или поликарбоната, но сам материал не гарантирует соответствие NEMA 4X. Рейтинг должен обеспечиваться всей конструкцией корпуса: уплотнением, фурнитурой, дверной системой и подтвержденными защитными характеристиками.
Подходит ли NEMA 4X для зон мойки?
Да, NEMA 4X часто используется в моечных зонах, потому что защищает от направленной струи воды и имеет коррозионную стойкость. Это особенно важно там, где чистящие химикаты, моющие средства, влажность или регулярные санитарные процедуры могут со временем повредить обычные стальные корпуса с покрытием. При использовании сильных химикатов покупателям все равно следует проверить совместимость материала.
Защищает ли NEMA 4X от погружения в воду?
Нет. NEMA 4X предназначен для защиты от дождя, брызг, направленной струи воды, пыли, наружных условий и коррозии, но не рассчитан на постоянное погружение. Если корпус может временно или постоянно находиться под водой, покупателям следует рассмотреть другие рейтинги, например NEMA 6 или NEMA 6P, в зависимости от требований проекта.
